كشاف عاكس بيضاوي الشكل

بقعة عاكسة بيضاوية الشكل (يُختصر إلى ERS ، أو بالعامية بيضاوية أو إهليلجية ) هو اسم لنوع من أجهزة إضاءة المسرح ، سُمّي بهذا الاسم نسبةً إلى العاكس البيضاوي الشكل المستخدم لتجميع الضوء وتوجيهه عبر أسطوانة تحتوي على عدسة أو مجموعة عدسات. وتتشابه بصريات جهاز ERS تقريبًا مع بصريات جهاز عرض الشرائح 35 مم.

تتوفر أنواع عديدة من أجهزة الإضاءة الموجهة (ERS) المصممة لتناسب التطبيقات المتنوعة في صناعة الترفيه. وتأتي هذه الأجهزة بأشكال وأحجام مختلفة، ولكل طراز منها خصائصه المميزة. وبشكل عام، تُعد أجهزة الإضاءة الموجهة (ERS) الأكثر تنوعًا واستخدامًا بين أجهزة إضاءة المسرح. ويُطلق عليها أيضًا اسم " أضواء كاشفة مُخصصة" (خاصة في أوروبا) نظرًا لإمكانية تشكيل شعاعها ليتناسب مع شكل الجسم المراد إضاءته.

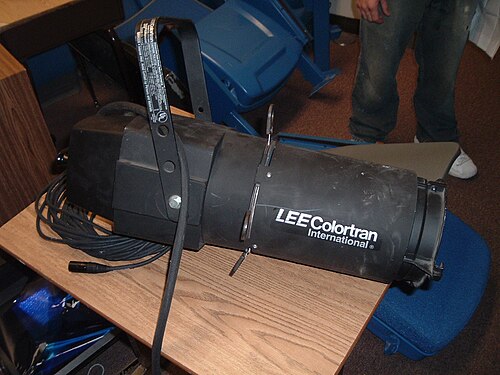

تُستخدم العاكسات الإهليلجية لقوتها ووضوح إضاءتها وتعدد استخداماتها. وتُعدّ Leko و Source Four علامتين تجاريتين تُستخدمان غالبًا، ولكن بشكل غير دقيق، للإشارة إلى أي نوع من العاكسات الإهليلجية.

تشمل خصائص وحدة الإضاءة الإهليلجية النموذجية ما يلي:

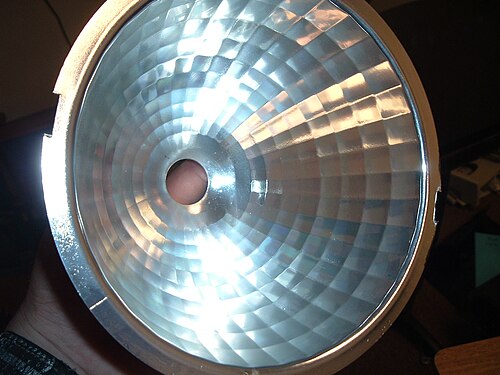

• عاكس بيضاوي الشكل
• أنبوب عدسة قابل للتعديل يحتوي على العدسة أو سلسلة العدسات. يسمح تعديل الأنبوب، بدفعه للداخل أو سحبه للخارج، بتغيير تركيز (نعومة أو حدة) شعاع الضوء الصادر من الجهاز. وينتج هذا عن تغيير المسافة بين العاكس وسلسلة العدسات. تتيح أجهزة ERS المزودة بخاصية "التكبير" تغيير حجم الشعاع بالإضافة إلى تركيزه.
• عدسة واحدة أو عدستان محدبتان مستويتان (PC اختصارًا) داخل أنبوب العدسات لتكوين سلسلة العدسات. تتميز العدسات المحدبة المستوية، التي سُميت بهذا الاسم لوجود جانب مسطح وجانب محدب (مقوس للخارج)، بأن جوانبها المحدبة متقابلة داخل الأنبوب. وتحدد المسافة بين هذه العدسات والمسافة بينها وبين العاكس عرض شعاع الضوء الخارج.
• مجموعة من الأقواس في نهاية أنبوب العدسة لإدخال إطارات الجل ، أو وحدة تغيير اللون، أو أي نوع من الملحقات. تحتوي معظم الوحدات الحديثة على فتحتين تسمحان بدمج ملحقات مختلفة.
• تتألف الوحدة من سلسلة من أربع مصاريع مثبتة عند نقطة التركيز الداخلية (حيث تلتقي زوايا الضوء المختلفة المنبعثة من العاكس). تتيح هذه المصاريع تشكيل وتحديد حجم شعاع الوحدة بدقة على شكل خطوط. بالإضافة إلى ذلك، قد توجد فتحة دائرية لتحديد حجم الشعاع بشكل دائري.
• يوجد في معظم الحالات فتحة في جسم الوحدة لإدخال قوالب معدنية لتغيير نمط الضوء، ويمكن لهذه الفتحة أيضًا أن تحمل قالبًا زجاجيًا أو دائرة لونية ثنائية اللون أو وحدة تأثيرات مثل دوار القالب أو القزحية.

تُحمّل المصابيح من الخلف (في معظم الحالات)، وتُثبّت إما محوريًا أو شعاعيًا مع توجيه القاعدة لأعلى أو لأسفل (يُعدّ التوجيه مهمًا عند تركيب الجهاز، إذ أن استخدام الضوء مقلوبًا يُقصّر عمر المصباح) بزاوية 45 درجة أو أحيانًا بزاوية 90 درجة. يقع فتيل المصباح في إحدى بؤرتي العاكس الإهليلجي، بينما تقع البوابة المزودة بالستائر والنموذج الضوئي في البؤرة الأخرى.

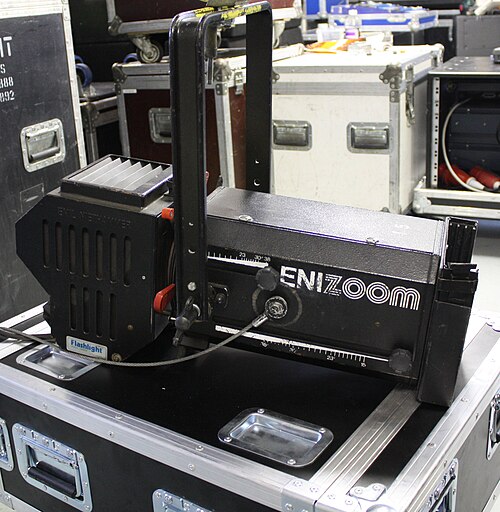

تُزوَّد أجهزة الإضاءة الإهليلجية بعدسة أو عدسات ذات حجم محدد، تُحدد زاوية المجال، والتي تتراوح بين خمس وتسعين درجة. زاوية المجال هي زاوية شعاع الضوء عند وصوله إلى 10% من شدة مركز الشعاع. يستخدم معظم المصنّعين حاليًا زاوية المجال للإشارة إلى مدى انتشار الجهاز، وعادةً ما تكون هذه السلسلة كالتالي: (5°، 10°، 19°، 26°، 36°، 50°، 75°، 90°). أما الأجهزة القديمة، فتُوصَف بعرض العدسة مضروبًا في البعد البؤري للجهاز . على سبيل المثال، يحتوي جهاز الإضاءة الإهليلجي 6x9 على عدسة قطرها 6 بوصات وبعد بؤري 9 بوصات. تتميز أجهزة 6x9 بزاوية مجال تبلغ حوالي 37 درجة، بينما تتميز أجهزة 6x12 بزاوية مجال تبلغ حوالي 27 درجة. كلما ضاقت زاوية المجال، أمكن استخدام الجهاز على مسافة أبعد من المسرح. تتوفر أيضًا أجهزة ذات تركيز متغير (تكبير/تصغير) بعدستين تتحركان للداخل والخارج من هيكل المصباح، مما يسمح للمستخدم بضبط البعد البؤري يدويًا ضمن نطاق محدد. يمكن استخدام العدسات الإهليلجية لأي غرض، لكن وظيفتها الأساسية هي إضاءة منطقة قريبة. وهي شائعة الاستخدام في الأضواء الكاشفة لأنها تُعطي دائرة صغيرة حادة. تحتوي على عاكس إهليلجي خلف المصباح لعكس الضوء في الاتجاه المطلوب. كما تحتوي على أقواس في نهايتها لتركيب فلاتر الألوان وأبواب التحكم في الإضاءة. تؤدي أبواب التحكم في الإضاءة نفس وظيفة الستائر، لكنها تُعطي حوافًا أكثر نعومة. ^{[ 1 ]}

أصدرت شركة Electronic Theatre Controls جهاز Source Four عام 1992، والذي مثّل تحديثًا لتصميم ERS التقليدي. استغلت الشركة التطورات في تكنولوجيا المصابيح والعاكسات لزيادة شدة الإضاءة باستهلاك طاقة أقل. ويُستمد اسم Source Four من تصميم المصباح المُحسّن الذي يستخدم أربعة عناصر فتيل.

وشملت التحسينات الأخرى استخدام عدسة واحدة في معظم سلاسل العدسات، مما جعل الوحدة أخف وزنًا وأكثر كفاءة فيما يتعلق بإخراج الضوء، بالإضافة إلى أسطوانة دوارة تحتوي على مجموعة أنبوب العدسة والمصاريع وفتحة الملحقات للسماح بزيادة الدقة في استخدام المصاريع و/أو تسجيل الجوبو بسهولة أكبر.

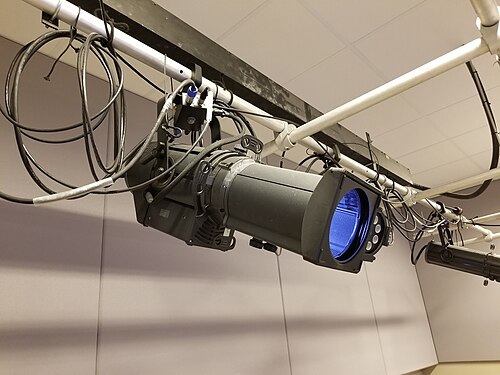

منذ إطلاق جهاز Source Four، قام مصنعو الإضاءة الآخرون بتحديث منتجاتهم للمنافسة على حصة السوق إلى جانب شركة ETC. يتميز جهاز Selecon Pacific، وهو جهاز إضاءة ERS على شكل حرف L، بشكل غير منتظم نتيجة لمرآة ثنائية اللون مدمجة ، تعمل على فصل الأطوال الموجية المرئية لشعاع الضوء عن الأشعة تحت الحمراء، مما يسمح بتبديد الحرارة بواسطة مشتت حراري بعيدًا عن الجهاز. هذا يحافظ على برودة شعاع الجهاز، مما يتيح استخدام قوالب الإضاءة البلاستيكية (gobos). كما يُحسّن الشعاع عمر الغالق وقوالب الإضاءة وجل الألوان، ويمكنه تحسين درجة الحرارة على المسرح. ^{[ 2 ]} أطلقت شركة Altman Lighting سلسلة Shakespeare من الوحدات في عام 1994 كرد فعل على جهاز Source Four. ومن بين التحسينات التي طرأت على جهاز Source Four نطاق أوسع من التعديل فيما يتعلق بدوران مجموعة الأسطوانة. وقد تم ترخيص براءات اختراع بعض مكونات هذه الوحدة من شركة ETC.

في عام ٢٠٠٤، قدمت شركة ADB جهاز WARP Profile، وهو عبارة عن كشاف ضوئي بيضاوي الشكل، استُبدلت فيه المصاريع التقليدية بأربع شفرات مدمجة يتم التحكم بها بواسطة سلسلة من الحلقات، تتميز كل منها بإمكانية دوران لا نهائي بزاوية ٣٦٠ درجة. كما يتم التحكم في إعدادات التركيز والتكبير/التصغير بواسطة مجموعة من الحلقات المخصصة. وبفضل هذه الحلقات، يخلو الجزء الخارجي من جهاز WARP من أي مقابض أو أذرع بارزة. يسمح تصميم WARP باستبدال أذرع الارتكيز القياسية بذراع تحكم آلي. ويرتبط هذا الذراع أيضًا بحلقات التحكم، مما يوفر أتمتة جميع الوظائف الأخرى - التركيز والتكبير/التصغير، وإدخال/تدوير المصاريع، وتدوير الجوبو. تعمل الوحدة الآلية بدون أي تهوية قسرية (مراوح) وبصمت تام، مما يجعلها مثالية للتطبيقات التي تتطلب خصائص صوتية دقيقة (استوديوهات التلفزيون، وقاعات الحفلات الموسيقية، وغيرها).

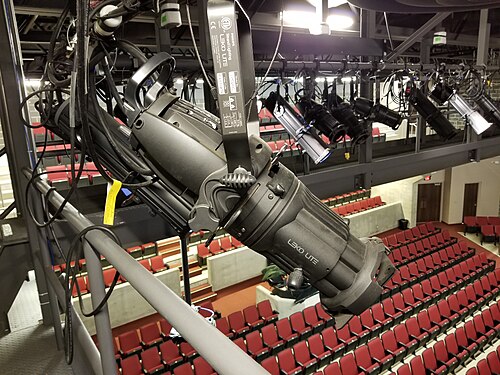

أصدرت شركة فيليبس ستراند لايتنج مؤخراً جهاز الإضاءة ليكولايت إي آر إس. وتشمل التحسينات في هذا الجهاز تحسينات في البصريات، ودوران الأسطوانة بزاوية 360 درجة، وتصميم نير متخصص يسمح بالتركيب السريع بدون أدوات، ومصباح قابل للتغيير السريع، وتقنية محسّنة لتبديد الحرارة، وتكامل التصميم.

في عام 2011، وصلت تقنية LED أخيرًا إلى تطبيقات أنظمة الطاقة المتجددة، حيث قدمت العديد من شركات تصنيع الإضاءة الكبرى حول العالم نسخة حديثة موفرة للطاقة ولا تحتاج إلى صيانة من معيار ETC Source Four. وفي 6 أبريل 2011، أطلقت شركة Coemar الإيطالية منتج Reflection LEDko في معرض PLASA (معرض جمعية ProLight+Sound، أحد أهم المعارض التجارية في صناعة الإضاءة، والذي يُقام سنويًا في فرانكفورت، ألمانيا)، وهو تطوير من شأنه أن يُحقق توفيرًا في استهلاك الطاقة بنسبة 85% في المتوسط.
