مصفوفة شبكية كروية مدمجة على مستوى الرقاقة

تُعدّ تقنية مصفوفة الكرات الشبكية المدمجة على مستوى الرقاقة (eWLB) تقنية تغليف للدوائر المتكاملة. يتم تطبيق وصلات التغليف على رقاقة اصطناعية مصنوعة من رقائق السيليكون ومركب صب.

تُعدّ تقنية eWLB تطوراً إضافياً لتقنية مصفوفة الكرات الشبكية الكلاسيكية على مستوى الرقاقة (WLB أو WLP: حزمة على مستوى الرقاقة ). وكان الدافع الرئيسي وراء تقنية eWLB هو إتاحة إمكانية التوزيع وتوفير مساحة أكبر لتوجيه التوصيلات البينية.

تُنفَّذ جميع خطوات تصنيع العبوة على الرقاقة. وهذا يُتيح، مقارنةً بتقنيات التغليف التقليدية (مثل مصفوفة الكرات الشبكية )، إنتاج عبوات صغيرة جدًا ومسطحة ذات أداء كهربائي وحراري ممتاز بأقل تكلفة. ومن الشائع في جميع تقنيات WLB، المبنية على رقاقة سيليكون، أن تكون الوصلات البينية (عادةً كرات اللحام ) مُدمجة في الشريحة (ما يُعرف بتصميم المروحة). ولذلك، لا يُمكن تغليف إلا الشرائح ذات عدد محدود من الوصلات البينية.

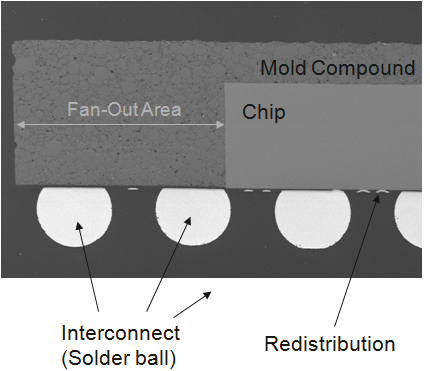

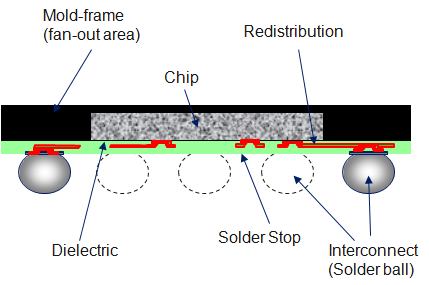

تتيح تقنية eWLB تصنيع رقائق ذات عدد كبير من الوصلات البينية. لا تُصنع العبوة على رقاقة سيليكون كما هو الحال في عبوات الرقاقات التقليدية، بل على رقاقة اصطناعية. ولذلك، تُقطع رقاقة معالجة مسبقًا إلى شرائح، وتُوضع الشرائح المفردة على حامل. يمكن اختيار المسافة بين الشرائح بحرية، ولكنها عادةً ما تكون أكبر من تلك الموجودة على رقاقة السيليكون. تُملأ الفجوات والحواف المحيطة بالشرائح بمادة صب لتشكيل رقاقة. بعد المعالجة، تُصنع رقاقة اصطناعية تحتوي على إطار قالب حول الشرائح لحمل عناصر الوصلات البينية الإضافية. بعد بناء الرقاقة الاصطناعية (ما يُسمى بإعادة التركيب ) ، تُصنع التوصيلات الكهربائية من نقاط توصيل الشرائح إلى الوصلات البينية بتقنية الأغشية الرقيقة، كما هو الحال في أي عبوة رقاقة تقليدية أخرى.

تتيح هذه التقنية إمكانية إضافة أي عدد من الوصلات البينية الإضافية على الرقاقة بمسافة غير محددة (تصميم التوزيع المروحي). لذا، يمكن استخدام هذه التقنية لتغليف الرقاقات في التطبيقات التي تتطلب مساحة محدودة، حيث لا تكفي مساحة الشريحة لوضع العدد المطلوب من الوصلات البينية على مسافة مناسبة. طُوّرت تقنية eWLB بواسطة شركات Infineon و STMicroelectronics وSTATS ChipPAC Ltd. ^{[ 1 ]} وطُرحت أولى مكوناتها في الأسواق منتصف عام 2009 (للهواتف المحمولة).

1. تغليف الرقائق المعدنية على الحامل (أداة التغليف)
2. وضع الرقاقة على الرقاقة ( أداة الالتقاط والوضع )
3. التشكيل (مكبس القوالب)
4. إزالة حامل المادة اللاصقة (أداة إزالة المادة اللاصقة)
5. رقاقة معاد بناؤها بتقنية القلب
6. إعادة تدفق الماء باستخدام تقنية إسقاط الكرة واختبار الرقاقة

• تكلفة منخفضة (تشمل التغليف والاختبار)
• الحد الأدنى لحجم وارتفاع العبوة الجانبية
• خصائص كهربائية وحرارية ممتازة
• لا يوجد حد لعدد الوصلات البينية القابلة للتنفيذ على العبوة
• إمكانية تكامل عالية للحزم متعددة الرقاقات والمكدسة
• معيار الحزمة القادم

• يُعدّ الفحص والإصلاح صعبين نظرًا لتقييد الفحص البصري.
• يتم نقل الإجهاد الميكانيكي بين العبوة واللوحة بشكل أقوى مما هو عليه في تقنيات التغليف الأخرى.

• حزمة بحجم رقاقة
• مصفوفة شبكة الكرات
