جامع شائع

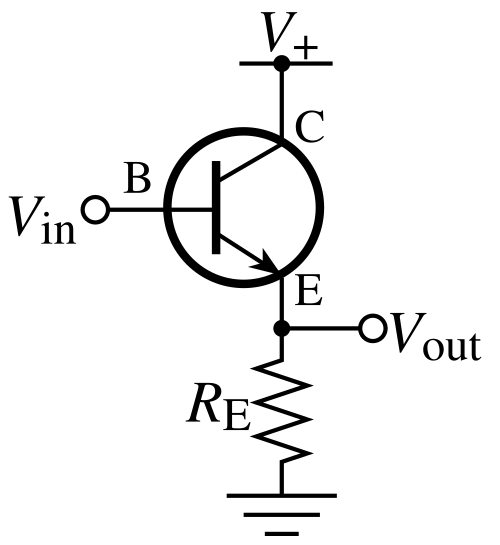

الشكل 1: دائرة جامع مشترك أساسية من نوع NPN (مع إهمال تفاصيل التحيز ).

في مجال الإلكترونيات ، يعتبر مكبر الجامع المشترك (المعروف أيضًا باسم تابع الباعث ) أحد أنواع مكبرات الترانزستور ثنائي القطب أحادي المرحلة الأساسية الثلاثة ، والتي تستخدم عادة كمخزن مؤقت للجهد .

في هذه الدائرة ، يعمل طرف قاعدة الترانزستور كمدخل، والباعث كمخرج، والمجمع مشترك بينهما (على سبيل المثال، قد يكون موصولًا بالأرض أو بمصدر الطاقة )، ​​ومن هنا جاء اسمها. الدائرة المماثلة لترانزستور تأثير المجال هي مكبر المصرف المشترك ، والدائرة المماثلة للأنبوب هي تابع الكاثود .

الدائرة الأساسية

الشكل 2: مضخم تغذية عكسية سالبة

يمكن شرح الدائرة بالنظر إلى الترانزستور على أنه خاضع للتحكم بتغذية راجعة سالبة . من هذا المنظور، تُعتبر مرحلة الجامع المشترك (الشكل 1) مُضخِّمًا بتغذية راجعة سالبة متسلسلة كاملة . في هذا التكوين (الشكل 2 مع β = 1)، يوضع جهد الخرج الكلي V<sub> out</sub> عكسيًا ومتسلسلًا مع جهد الدخل V <sub>in</sub> . وبالتالي، يُطرح الجهدان وفقًا لقانون كيرشوف للجهد (KVL) (يتم تنفيذ دائرة الطرح من مخطط كتلة الوظائف بواسطة حلقة الدخل فقط)، ويُطبَّق فرق الجهد بينهما V<sub> diff</sub> = V <sub>in</sub> - V <sub>out</sub> على وصلة القاعدة-الباعث. يراقب الترانزستور V <sub>diff </sub> باستمرار ويضبط جهد باعثه ليساوي V <sub> in </sub> مطروحًا منه V<sub> BE </sub> الثابت تقريبًا ( انخفاض جهد أمامي يُعادل تقريبًا جهد ثنائي واحد) عن طريق تمرير تيار الجامع عبر مقاومة الباعث RE . ونتيجة لذلك، يتبع جهد الخرج تغيرات جهد الدخل من V <sub>BE</sub> إلى V<sub> + </sub> ؛ ومن هنا جاء اسم "مُتَّبع الباعث".

يمكن فهم هذا السلوك بديهيًا بإدراك أن جهد القاعدة-الباعث (VBE ) غير حساس لتغيرات الانحياز ، لذا فإن أي تغيير في جهد القاعدة ينتقل (بشكل تقريبي جيد) مباشرةً إلى الباعث. ويعتمد هذا السلوك بشكل طفيف على عوامل التشويش المختلفة ( تفاوتات الترانزستور ، وتغيرات درجة الحرارة ، ومقاومة الحمل، ومقاومة المجمع إن وُجدت، إلخ)، حيث يتفاعل الترانزستور مع هذه العوامل ويعيد التوازن. ولا يصل الترانزستور إلى حالة التشبع أبدًا حتى لو وصل جهد الدخل إلى جهد التغذية الموجب.

يمكن إثبات أن دائرة المجمع المشترك رياضياً لها كسب جهد يقارب الواحد:

أv=vخارجvفي1.{\displaystyle A_{v}={\frac {v_{\text{out}}}{v_{\text{in}}}}\approx 1.}
الشكل 3: نسخة PNP من دائرة الباعث-المتابع، جميع الأقطاب معكوسة.

سيتم تكرار تغيير طفيف في الجهد على طرف الإدخال عند الخرج (يعتمد ذلك بشكل طفيف على كسب الترانزستور وقيمة مقاومة الحمل؛ انظر معادلة الكسب أدناه). هذه الدائرة مفيدة لأنها تتميز بمقاومة إدخال عالية.

رفيβ0Rهـ،{\displaystyle r_{\text{in}}\approx \beta _{0}R_{\text{E}},}

لذلك لن يُحمّل الدائرة السابقة، ومقاومة خرج صغيرة

رخارجRهـRمصدرβ0،{\displaystyle r_{\text{out}}\approx R_{\text{E}}\parallel {\frac {R_{\text{source}}}{\beta _{0}}},}

لذا يمكنه تشغيل الأحمال ذات المقاومة المنخفضة .

عادةً، تكون مقاومة الباعث أكبر بكثير ويمكن إزالتها من المعادلة:

رخارجRمصدرβ0.{\displaystyle r_{\text{out}}\approx {\frac {R_{\text{source}}}{\beta _{0}}}.}

التطبيقات

الشكل 4: مُتابع جهد NPN مع تحيز مصدر تيار مناسب للدوائر المتكاملة

تسمح مقاومة الخرج المنخفضة لمضخم الجامع المشترك لمصدر ذي مقاومة خرج عالية بتشغيل حمل ذي مقاومة منخفضة دون تغيير جهده. ولذلك، تُستخدم هذه الدائرة كمخزن جهد . بعبارة أخرى، تتميز هذه الدائرة بكسب تيار (يعتمد بشكل كبير على معامل التضخيم للترانزستور ) بدلاً من كسب الجهد. يؤدي تغيير طفيف في تيار الدخل إلى تغيير أكبر بكثير في تيار الخرج المُزوَّد لحمل الخرج.

يتمثل أحد جوانب عمل المُخفِّف في تحويل المعاوقات. فعلى سبيل المثال، تنخفض مقاومة ثيفينين لمجموعة من مُتابِع الجهد المُشغَّل بمصدر جهد ذي مقاومة ثيفينين عالية إلى مقاومة خرج مُتابِع الجهد فقط (مقاومة صغيرة). هذا الانخفاض في المقاومة يجعل المجموعة مصدر جهد أكثر مثالية. في المقابل، يُشكِّل مُتابِع الجهد المُدخَل بين مقاومة حمل صغيرة ومرحلة قيادة حملاً كبيراً على مرحلة القيادة، وهو ما يُعد ميزة في ربط إشارة الجهد بحمل صغير.

يُستخدم هذا التكوين عادةً في مراحل الإخراج لمضخمات الفئة B والفئة AB . يتم تعديل دائرة القاعدة لتشغيل الترانزستور في وضع الفئة B أو AB. في وضع الفئة A ، يُستخدم أحيانًا مصدر تيار نشط بدلًا من المقاومة RE (الشكل 4) لتحسين الخطية و/أو الكفاءة. [ 1 ]

صفات

عند الترددات المنخفضة وباستخدام نموذج هجين باي مبسط، يمكن اشتقاق خصائص الإشارة الصغيرة التالية . (المعامل)β=زمرπ{\displaystyle \beta =g_{m}r_{\pi }}وتشير الخطوط المتوازية إلى المكونات المتصلة على التوازي .

تعريفتعبيرالتعبير التقريبيشروط
كسب التيارأأنا=أناخارجأنافي{\displaystyle A_{\mathrm {i} }={i_{\text{out}} \over i_{\text{in}}}}β0+1 {\displaystyle \beta _{0}+1\ }β0{\displaystyle \approx \beta _{0}}β01{\displaystyle \beta _{0}\gg 1}
كسب الجهدأv=vخارجvفي{\displaystyle A_{\mathrm {v} }={v_{\text{out}} \over v_{\text{in}}}}زمRهـزمRهـ+1{\displaystyle {g_{m}R_{\text{E}} \over g_{m}R_{\text{E}}+1}}1{\displaystyle \approx 1}زمRهـ1{\displaystyle g_{m}R_{\text{E}}\gg 1}
مقاومة الإدخالرفي=vفيأنافي{\displaystyle r_{\text{in}}={\frac {v_{\text{in}}}{i_{\text{in}}}}}رπ+(β0+1)Rهـ {\displaystyle r_{\pi }+(\beta _{0}+1)R_{\text{E}}\ }β0Rهـ{\displaystyle \approx \beta _{0}R_{\text{E}}}(زمRهـ1)(β01){\displaystyle (g_{m}R_{\text{E}}\gg 1)\wedge (\beta _{0}\gg 1)}
مقاومة الخرجرخارج=vخارجأناخارج{\displaystyle r_{\text{out}}={\frac {v_{\text{out}}}{i_{\text{out}}}}}Rهـرπ+Rمصدرβ0+1{\displaystyle R_{\text{E}}\parallel {r_{\pi }+R_{\text{source}} \over \beta _{0}+1}}1زم+Rمصدرβ0{\displaystyle \approx {1 \over g_{m}}+{R_{\text{source}} \over \beta _{0}}}(β01)(رفيRمصدر){\displaystyle (\beta _{0}\gg 1)\wedge (r_{\text{in}}\gg R_{\text{source}})}

أينRمصدر {\displaystyle R_{\text{source}}\ }هي مقاومة المصدر المكافئة لثيفينين .

الاشتقاقات

الشكل 5: دائرة الإشارة الصغيرة المقابلة للشكل 3 باستخدام نموذج باي الهجين للترانزستور ثنائي القطب عند ترددات منخفضة بما يكفي لتجاهل سعات الجهاز ثنائي القطب.
الشكل 6: دائرة إشارة صغيرة منخفضة التردد لمتابع الجهد ثنائي القطب مع تيار اختبار عند الخرج لإيجاد مقاومة الخرج. مقاومRهـ=Rلرo{\displaystyle R_{\text{E}}=R_{\text{L}}\parallel r_{\text{o}}}.

يوضح الشكل 5 نموذجًا هجينًا من نوع باي منخفض التردد لدائرة الشكل 3. وباستخدام قانون أوم ، تم تحديد تيارات مختلفة، وتظهر هذه النتائج على الرسم التخطيطي. وبتطبيق قانون كيرشوف للتيار عند الباعث، نجد ما يلي:

(β+1)vفي-vخارجRS+رπ=vخارج(1Rل+1رo).{\displaystyle (\beta +1){\frac {v_{\text{in}}-v_{\text{out}}}{R_{\text{S}}+r_{\pi }}}=v_{\text{out}}\left({\frac {1}{R_{\text{L}}}}+{\frac {1}{r_{\text{o}}}}\right).}

حدد قيم المقاومة التالية:

1Rهـ=1Rل+1رo،R=RS+رπβ+1.{\displaystyle {\begin{aligned}{\frac {1}{R_{\text{E}}}}&={\frac {1}{R_{\text{L}}}}+{\frac {1}{r_{\text{o}}}},\\[2pt]R&={\frac {R_{\text{S}}+r_{\pi }}{\beta +1}}.\end{aligned}}}

ثم بجمع الحدود، يتم إيجاد كسب الجهد:

أv=vخارجvفي=11+RRهـ.{\displaystyle A_{\text{v}}={\frac {v_{\text{out}}}{v_{\text{in}}}}={\frac {1}{1+{\frac {R}{R_{\text{E}}}}}}.}

من هذه النتيجة، يقترب الكسب من الواحد (كما هو متوقع لمضخم عازل ) إذا كانت نسبة المقاومة في المقام صغيرة. تنخفض هذه النسبة مع زيادة قيم كسب التيار β ومع زيادة قيمRهـ{\displaystyle R_{\text{E}}}يتم إيجاد مقاومة الدخل على النحو التالي:

Rفي=vفيأناب=RS+رπ1-أv=(RS+رπ)(1+RهـR)=RS+رπ+(β+1)Rهـ.{\displaystyle {\begin{aligned}R_{\text{in}}&={\frac {v_{\text{in}}}{i_{\text{b}}}}={\frac {R_{\text{S}}+r_{\pi }}{1-A_{\text{v}}}}\\&=\left(R_{\text{S}}+r_{\pi }\right)\left(1+{\frac {R_{\text{E}}}{R}}\right)\\&=R_{\text{S}}+r_{\pi }+(\beta +1)R_{\text{E}}.\end{aligned}}}

مقاومة خرج الترانزستورريا{\displaystyle r_{\text{O}}}عادة ما يكون حجمه كبيرًا مقارنة بالحملRل{\displaystyle R_{\text{L}}}وبالتاليRل{\displaystyle R_{\text{L}}}يهيمنRهـ{\displaystyle R_{\text{E}}}وبناءً على هذه النتيجة، فإن مقاومة دخل المضخم أكبر بكثير من مقاومة حمل الخرج.Rل{\displaystyle R_{\text{L}}}لتحقيق كسب تيار كبيرβ{\displaystyle \beta }أي أن وضع المضخم بين الحمل والمصدر يمثل حملاً أكبر (عالي المقاومة) على المصدر مقارنةً بالاقتران المباشر بـRل{\displaystyle R_{\text{L}}}مما يؤدي إلى تقليل توهين الإشارة في مقاومة المصدرRS{\displaystyle R_{\text{S}}}نتيجة لتقسيم الجهد .

يوضح الشكل 6 دائرة الإشارة الصغيرة الموضحة في الشكل 5 مع دائرة قصر عند المدخل وتيار اختبار عند المخرج. يتم إيجاد مقاومة الخرج باستخدام هذه الدائرة كما يلي:

Rخارج=vxأناx.{\displaystyle R_{\text{out}}={\frac {v_{\text{x}}}{i_{\text{x}}}}.}

باستخدام قانون أوم، تم إيجاد تيارات مختلفة، كما هو موضح في الرسم التخطيطي. بجمع حدود تيار القاعدة، نجد أن تيار القاعدة هو

(β+1)أناب=أناx-vxRهـ،{\displaystyle (\beta +1)i_{\text{b}}=i_{\text{x}}-{\frac {v_{\text{x}}}{R_{\text{E}}}},}

أينRهـ{\displaystyle R_{\text{E}}}تم تعريفها أعلاه. باستخدام هذه القيمة لتيار القاعدة، ينص قانون أوم على ما يلي:

vx=أناب(RS+رπ).{\displaystyle v_{\text{x}}=i_{\text{b}}\left(R_{\text{S}}+r_{\pi }\right).}

باستبدال التيار الأساسي، وجمع الحدود،

Rخارج=vxأناx=RRهـ،{\displaystyle R_{\text{out}}={\frac {v_{\text{x}}}{i_{\text{x}}}}=R\parallel R_{\text{E}},}

حيث يرمز الرمز || إلى اتصال متوازٍ، وR{\displaystyle R}كما هو موضح أعلاه. لأنR{\displaystyle R}تكون المقاومة صغيرة بشكل عام عندما يكون كسب التيارβ{\displaystyle \beta }كبير،R{\displaystyle R}يهيمن على مقاومة الخرج، والتي تكون بالتالي صغيرة أيضًا. تعني مقاومة الخرج الصغيرة أن التوصيل التسلسلي لمصدر الجهد الأصلي ومتابع الجهد يُنتج مصدر جهد ثيفين بمقاومة ثيفين أقل عند عقدة الخرج؛ أي أن توصيل مصدر الجهد مع متابع الجهد يُنتج مصدر جهد أكثر مثالية من المصدر الأصلي.
