برج إذاعة برلين

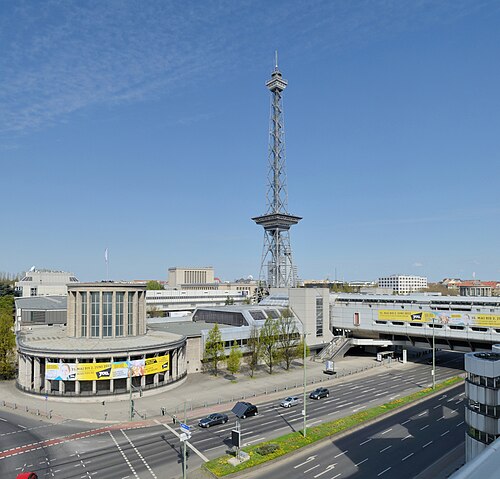

برج برلين الإذاعي ( Berliner Funkturm ) هو برج إذاعي سابق في برلين ، ألمانيا. شُيّد بين عامي 1924 و1926 وفقًا لتصاميم المهندس المعماري هاينريش شتراومر، وافتُتح في 3 سبتمبر 1926، بمناسبة افتتاح المعرض الإذاعي الألماني الكبير الثالث (Große Deutsche Funkausstellung ) في أرض معرض ميسي برلين التجاري في حي شارلوتنبورغ-فيلمرسدورف . يُعرف البرج بلقب "الفتى النحيل" ( der lange Lulatsch )، وهو أحد أبرز معالم مدينة برلين ، ورغم أنه لم يعد يُستخدم لأغراض البث الإذاعي، إلا أنه لا يزال معلمًا تاريخيًا محميًا .

شُيّد البرج كهيكل فولاذي ضخم ، على غرار برج إيفل في باريس. كان من المخطط أصلاً أن يكون برج الراديو ، الذي يبلغ ارتفاعه 150 متراً (490 قدماً) ويزن حوالي 600 طن متري، برجاً للإرسال فقط، ولكن أُضيفت إليه لاحقاً إضافات شملت مطعماً على ارتفاع 52 متراً تقريباً، ومنصة مراقبة على ارتفاع 125 متراً تقريباً. يصل الزوار إلى المطعم ومنصة المراقبة بواسطة مصعد تصل سرعته إلى 6 أمتار في الثانية.

يتميز برج الراديو بسمتين هيكليتين بارزتين. أولاً، يقع على مساحة مربعة لا تتجاوز 20 مترًا مربعًا، بنسبة مساحة سطح إلى ارتفاع تبلغ 1:6.9. وللمقارنة، يقع برج إيفل على مساحة مربعة تبلغ 129 مترًا مربعًا، بنسبة مساحة سطح إلى ارتفاع تبلغ 1:2.3. ثانيًا، يُعد برج الراديو على الأرجح برج المراقبة الوحيد في العالم الذي يقوم على عوازل خزفية . صُمم البرج في الأصل ليكون قاعدة لهوائي على شكل حرف T للموجات المتوسطة ، وكان الهدف من العوازل منع تسرب طاقة الإرسال إلى أسفل البرج نفسه. إلا أن هذا التصميم كان غير عملي، إذ كان الزوار سيتعرضون لصدمات كهربائية شديدة، لذا تم تأريض البرج لاحقًا عبر بئر المصعد. صُنعت العوازل المستخدمة في مصنع الخزف البروسي الملكي ( Koeniglich Preussische Porzellanmanufaktur ).

في 22 مارس 1935، بُثّ أول برنامج تلفزيوني منتظم في العالم من هوائي على قمة البرج. وفي عام 1962، توقف استخدام البرج لبثّ برامج التلفزيون في ألمانيا الغربية. وفي عام 1973، توقف البرج عن العمل كبرج بثّ منتظم، ولكنه لا يزال يُستخدم كمحطة تقوية لراديو الشرطة وخدمات الهاتف المحمول. أُجريت آخر عملية ترميم شاملة عام 1987 احتفالاً بالذكرى 750 لتأسيس برلين.

• المرتفعات
• ارتفاع المطبخ: 48 مترًا
• ارتفاع المطعم: 51 مترًا
• ارتفاع منصة المراقبة: 121 مترًا
• ارتفاع منصة المراقبة: 124 مترًا
• ارتفاع عمود البرج: 129 مترًا
• ارتفاع البرج: 150 متراً
• مقاطع عرضية للبرج
• امتداد القواعد فوق الأساسات مباشرة: 18.5 متر
• المسافة بين حواف الأساس والأرض: 24.5 متر
• المقطع العرضي في المطبخ: 9.1 متر
• المقطع العرضي عند قاعدة المطعم: 15 مترًا
• المقطع العرضي لسقف المطعم: 18.7 متر
• المقطع العرضي لمنصة المراقبة: 4.4 متر
• المقطع العرضي لمنصة المراقبة: 7.9 متر
• مقاطع عرضية أخرى
• المقطع العرضي لألواح القبو عند مستوى الأرض: 5.7 متر
• مقاطع عرضية لبئر الرفع
  • أسفل المطعم: 4.05 متر
  • فوق المطعم: 2.4 متر
• الوزن : 600 طن متري

• ديسمبر 1924: بعد انتهاء معرض الراديو الأول، بدأ بناء برج الراديو. لهذا المعرض، وفي موقع برج الراديو الحالي، تم نصب سارية هوائي بارتفاع 120 متراً، والتي كانت بمثابة رافعة لبناء البرج.
• أبريل 1925: تم الانتهاء من بناء برج الراديو ضمن البنية التحتية.
• 25 سبتمبر 1925: افتتاح جهاز الإرسال على تردد الموجة المتوسطة 520.8  كيلوهرتز. تم تعليق هوائي واحد على شكل حرف T بين قمة البرج وصاري فولاذي مدعوم بالكابلات يبلغ ارتفاعه 80 متراً.
• 1925-1926: لحماية الزوار من المخاطر الكهربائية، تم تأريض برج الراديو حول عمود المصعد الخاص به، على الرغم من أن هذا وجه شعاع جهاز الإرسال اللاسلكي بعيدًا عن مركز برلين.
• 28 مارس 1926: قبول مكاتب البناء لبرج الراديو.
• 3 سبتمبر 1926: تم افتتاح برج الراديو للجمهور في افتتاح المعرض الإذاعي الألماني الكبير الثالث ( Funkausstellung ).
• 1929: إعادة ضبط جهاز إرسال الموجة المتوسطة إلى 716  كيلو هرتز، أول اختبارات إرسال تلفزيوني.
• 20 ديسمبر 1933: تولى جهاز الإرسال الكبير الجديد في محطة برلين تيغل بثّ البرامج الإذاعية من برج الراديو. بعد ذلك، أصبح جهاز إرسال الموجات المتوسطة في برج الراديو مجرد جهاز إرسال احتياطي لمحطة برلين تيغل.
• 1934: إعادة ضبط جهاز إرسال الموجات المتوسطة (كوحدة احتياطية لمحطة برلين تيجل) إلى 834  كيلوهرتز
• 22 مارس 1935: من هوائي أعلى برج الإذاعة، تم بث أول برنامج تلفزيوني منتظم في العالم
• 22 أغسطس 1935: حريق هائل في قاعة المعارض ببرج الإذاعة، مما أدى إلى تدمير جميع أجهزة الإرسال في البرج. كما تسببت الشرر المتطايرة في احتراق مطعم البرج.
• 23 ديسمبر 1935: استئناف البث التلفزيوني.
• 1938: إزالة معدات بث التلفزيون من البرج.
• 1939-1945: برج الراديو يعمل كمركز إنذار ومراقبة.
• 19 أبريل 1945: دمرت القذائف إحدى أرجل البرج الأربع على ارتفاع 38 متراً. واحترق المطعم مرة أخرى.
• 1945: إصلاح ساق البرج المدمرة باستخدام  براغي وزنها 800 كجم و7.2 طن من الفولاذ.
• 1948: تجارب الإرسال اللاسلكي الموجه نحو جبل هارتس .
• 28 مايو 1950: إعادة افتتاح مطعم البرج.
• ١٩٥١: تركيب هوائي دوار فائق واحد على قمة البرج لبث برامج الراديو والتلفزيون بتقنية FM. وبفضل هذا الهوائي، ازداد ارتفاع البرج حوالي ١٢ متراً، من ١٣٨ متراً إلى ١٥٠ متراً.
• 1 أكتوبر 1951: استئناف البث التلفزيوني الذي تعطل بسبب الحرب العالمية الثانية وفترة ما بعد الحرب مباشرة.
• 15 مايو 1963: بعد الانتهاء من بناء برج الإرسال الذي يبلغ ارتفاعه 230 متراً بالقرب من شولزبلاتز ، تم إيقاف البث المنتظم للبرامج التلفزيونية والإذاعية من البرج تقريباً.
• 1973: نهاية أي بث إذاعي منتظم من برج الراديو.
• 1989: تفكيك آخر أجهزة الإرسال في البرج لبث الراديو والتلفزيون.

• نسخ طبق الأصل ومشتقات برج إيفل
• برج برلين التلفزيوني

• Archiv für das Post- und Fernmeldewesen ( أرشيفات مكتب البريد ونظام الاتصالات )، 29. فئة NR. 5. بون، سبتمبر 1977 (الجانب 392 - الصفحة 421)
• Archiv für das Post- und Fernmeldewesen , 25. Class NR. 5/6. بون، سبتمبر 1973 (الجانب 668-الصفحة 671 ومن الصفحة 778 إلى الصفحة 794)
• Wie man ein Wahrzeichen wird ( كيف تصبح معلمًا )، أ. وإي. فرويد، 1976، ISBN 3-921532-04-3
• 65 Jahre Funkturm: Ein Wahrzeichen geht nicht in den Ruhestand ( الذكرى الخامسة والستون لبرج الراديو: معلم لا يذهب إلى التقاعد )، من منشورات Messe Berlin GmbH zum 65. Geburtstag des Funkturms (معرض برلين بمناسبة الذكرى الخامسة والستين لميلاد برج الراديو)، 1991
• كلاويتر، جيرد: 100 عام من التكنولوجيا في ألمانيا Funksendestellen rund um Berlin ( 100 عام من هندسة الراديو في ألمانيا ومواقع الراديو في برلين وما حولها )، برلين، Wissenschaft und Technik Verlag، 1997.
