سلسلة GeForce 400 هي سلسلة من وحدات معالجة الرسومات طورتها شركة Nvidia ، وكانت بمثابة مقدمة لبنية Fermi الدقيقة . كان من المقرر إطلاقها في الأصل في نوفمبر 2009، [ 2 ] ولكن بعد التأجيلات، تم إطلاقها في 26 مارس 2010، وأصبحت متاحة في الأسواق في أبريل 2010.

كان منافسها المباشر سلسلة Radeon HD 5000 من شركة ATI .

بنيان

وصفت شركة إنفيديا معمارية فيرمي الدقيقة بأنها الخطوة الرئيسية التالية في سلسلة وحدات معالجة الرسومات الخاصة بها، بعد معمارية تسلا الدقيقة المستخدمة منذ G80 . يُعدّ GF100، أول منتج بمعمارية فيرمي، ضخمًا: 512 معالج تدفق ، موزعة على ست عشرة مجموعة من 32 معالجًا، و3 مليارات ترانزستور، تم تصنيعها بواسطة TSMC بتقنية 40  نانومتر. وهو أول شريحة من إنفيديا تدعم OpenGL 4.0 و Direct3D 11. لم يتم بيع أي منتجات مزودة بوحدة معالجة رسومات GF100 كاملة التفعيل. كانت بطاقة GTX 480 تحتوي على معالج تدفق متعدد واحد معطل. أما بطاقة GTX 470 فكانت تحتوي على معالجين تدفق متعددين ووحدة تحكم ذاكرة واحدة معطلة. بينما كانت بطاقة GTX 465 تحتوي على خمسة معالجات تدفق متعددة ووحدتي تحكم ذاكرة معطلتين. جاءت بطاقات GeForce المخصصة للمستهلكين مزودة بذاكرة GDDR5 سعة 256 ميجابايت لكل وحدة تحكم، ليصبح المجموع 1.5 أو 1.25 أو 1.0 جيجابايت. كانت بطاقة Tesla C2050 تحتوي على 512 ميجابايت لكل وحدة تحكم من وحداتها الست، بينما كانت بطاقة Tesla C2070 تحتوي على 1024 ميجابايت لكل وحدة تحكم. وكانت كلتا بطاقتي Tesla تحتويان على 14 مجموعة نشطة من معالجات التدفق.

تتميز الرقاقات الموجودة في بطاقات Tesla عالية الأداء بذاكرة مزودة بخيار تصحيح الأخطاء (ECC) وقدرة على إجراء عملية حسابية واحدة مزدوجة الدقة لكل دورة لكل نواة؛ بينما تُقيّد برامج تشغيل بطاقات GeForce المخصصة للمستهلكين بإجراء عملية حسابية مزدوجة الدقة واحدة لكل أربع دورات. بهذه الميزات، بالإضافة إلى دعم Visual Studio و C++ ، استهدفت Nvidia الأسواق الاحترافية والتجارية، فضلاً عن استخدامها في الحوسبة عالية الأداء .

سميت فيرمي على اسم الفيزيائي الإيطالي إنريكو فيرمي .

القيود والمفاضلات الحالية

انخفضت كمية ذاكرة الوصول العشوائي الثابتة (SRAM) المدمجة لكل وحدة حسابية ومنطقية (ALU) بشكل متناسب مقارنةً بالجيل السابق G200، على الرغم من زيادة ذاكرة التخزين المؤقت من المستوى الثاني (L2) من 256 كيلوبايت لكل 240 وحدة حسابية ومنطقية إلى 768 كيلوبايت لكل 512 وحدة حسابية ومنطقية. وذلك لأن معالج فيرمي يحتوي على 32768 مسجلاً فقط لكل 32 وحدة حسابية ومنطقية (مقابل 16384 لكل 8 وحدات حسابية ومنطقية)، و48 كيلوبايت فقط من الذاكرة المشتركة لكل 32 وحدة حسابية ومنطقية (مقابل 16 كيلوبايت لكل 8 وحدات حسابية ومنطقية)، و16 كيلوبايت فقط من ذاكرة التخزين المؤقت لكل 32 وحدة حسابية ومنطقية (مقابل 8 كيلوبايت من ذاكرة التخزين المؤقت الثابتة لكل 8 وحدات حسابية ومنطقية + 24 كيلوبايت من ذاكرة التخزين المؤقت للنسيج لكل 24 وحدة حسابية ومنطقية). يمكن الاطلاع على معايير مثل عدد المسجلات في جدول مقارنة قدرات الحوسبة لـ CUDA في دليل المستخدم. [ 3 ]

تاريخ

في 30 سبتمبر 2009، أصدرت شركة إنفيديا ورقة بيضاء تصف بنية المعالج: [ 4 ] يتميز المعالج بـ 16 معالجًا متعددًا متدفقًا، يحتوي كل منها على 32 نواة CUDA قادرة على إجراء عملية حسابية أحادية الدقة لكل دورة أو عملية حسابية مزدوجة الدقة كل دورتين، ومساحة عناوين افتراضية 40 بت تسمح بربط ذاكرة المضيف بمساحة عناوين المعالج، مما يعني وجود نوع واحد فقط من المؤشرات، ويسهل دعم لغة C++ بشكل ملحوظ، وواجهة ذاكرة GDDR5 بعرض 384 بت. وكما هو الحال في معالجي G80 و GT200 ، تُجدول الخيوط في مجموعات تُسمى "اللفائف"، تتكون كل منها من 32 خيطًا، ويعمل كل منها على نواة تظليل واحدة. بينما كان لدى GT200 ذاكرة مشتركة بحجم 16 كيلوبايت مرتبطة بكل مجموعة تظليل، وكان يتطلب قراءة البيانات من خلال وحدات النسيج إذا كانت هناك حاجة إلى ذاكرة تخزين مؤقتة، فإن GF100 لديه 64 كيلوبايت من الذاكرة المرتبطة بكل مجموعة، والتي يمكن استخدامها إما كذاكرة تخزين مؤقتة بحجم 48 كيلوبايت بالإضافة إلى 16 كيلوبايت من الذاكرة المشتركة، أو كذاكرة تخزين مؤقتة بحجم 16 كيلوبايت بالإضافة إلى 48 كيلوبايت من الذاكرة المشتركة، إلى جانب ذاكرة تخزين مؤقتة من المستوى الثاني بحجم 768 كيلوبايت مشتركة بين جميع المجموعات الـ 16.

يصف التقرير التقني الشريحة بأنها معالج للأغراض العامة لأحمال العمل التي تشمل عشرات الآلاف من الخيوط - تذكرنا ببنية Tera MTA ، ولكن بدون دعم ذلك الجهاز للوصول إلى الذاكرة العشوائية بكفاءة عالية - أكثر من كونها معالج رسومات.

الجانب السفلي لرقاقة GeForce GTX 480 (GF100)

أبلغ العديد من المستخدمين عن ارتفاع درجات الحرارة واستهلاك الطاقة مع ضعف ملحوظ في أداء معالجات الرسوميات GeForce 400 من سلسلة Fermi مقارنةً بمعالجات Radeon HD 5000 من AMD المنافسة ، ما دفع AMD إلى إنتاج ونشر فيديو ترويجي بعنوان "سوء الفهم" [ 5 ] للسخرية من هذه المشكلة. يُظهر الفيديو وحدة شرطة تداهم منزلًا ترتفع حرارته بشكل كبير، ما يشير إلى وجود مزرعة لزراعة القنب . ولكن عند دخول المنزل، يتضح أن مصدر الحرارة المرتفعة هو معالج رسوميات Fermi. [ 6 ] [ 7 ] وأصبحت نكتة شائعة مفادها أنه يمكن قلي بيضة على معالج رسوميات Fermi عند تشغيله بكامل طاقته. [ 8 ]

منتجات

  • 1 وحدة معالجة تظليل - معالجات تظليل موحدة : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض
  • ٢- تحتوي كل وحدة معالجة متعددة البث (SM) في وحدة معالجة الرسومات (GPU) ذات بنية GF100 على 32 وحدة معالجة (SP) و4 وحدات معالجة فرعية (SFU). بينما تحتوي كل وحدة معالجة متعددة البث (SM) في وحدة معالجة الرسومات (GPU) ذات بنية GF104/106/108 على 48 وحدة معالجة (SP) و8 وحدات معالجة فرعية (SFU). تستطيع كل وحدة معالجة (SP) تنفيذ عمليتين من عمليات الضرب والجمع المدمجة أحادية الدقة ( FMA ) لكل دورة. وتستطيع كل وحدة معالجة فرعية (SFU) تنفيذ أربع عمليات من عمليات الفاصلة العائمة (SF) لكل دورة. تُحسب عملية الضرب والجمع المدمجة (FMA) الواحدة كعمليتين من عمليات الفاصلة العائمة. لذا، يمكن تقدير ذروة الأداء النظري أحادي الدقة، مع عدد وحدات التظليل [ n ] وترددها [ f ، جيجاهرتز]، كما يلي: FLOPS sp ≈ f × n × 2 (FMA). إجمالي قوة المعالجة: بالنسبة لـ GF100 FLOPS sp ≈ f × m × (32 SPs × 2(FMA) + 4 × 4 SFUs) وبالنسبة لـ GF104/106/108 FLOPS sp ≈ f × m × (48 SPs × 2(FMA) + 4 × 8 SFUs) أو بالنسبة لـ GF100 FLOPS sp ≈ f × n × 2.5 وبالنسبة لـ GF104/106/108 FLOPS sp ≈ f × n × 8 / 3. [ 9 ]

SP - معالج التظليل (معالج التظليل الموحد، نواة CUDA )، SFU - وحدة الوظائف الخاصة، SM - المعالج المتعدد المتدفق.

  • 3. تحتوي كل وحدة معالجة متعددة (SM) في GF100 على 4 وحدات ترشيح نسيج لكل وحدة عنوان نسيج. تحتوي شريحة GF100 الكاملة على 64 وحدة عنوان نسيج و256 وحدة ترشيح نسيج [ 10 ]. تحتوي كل وحدة معالجة متعددة (SM) في بنية GF104/106/108 على 8 وحدات ترشيح نسيج لكل وحدة عنوان نسيج. تحتوي شريحة GF104 الكاملة على 64 وحدة عنوان نسيج و512 وحدة ترشيح نسيج، وتحتوي شريحة GF106 الكاملة على 32 وحدة عنوان نسيج و256 وحدة ترشيح نسيج، وتحتوي شريحة GF108 الكاملة على 16 وحدة عنوان نسيج و128 وحدة ترشيح نسيج. [ 11 ]

تُصنّع جميع المنتجات بتقنية 40  نانومتر. تدعم جميع المنتجات Direct3D 12.0 بمستوى ميزات 11_0، وOpenGL 4.6، وOpenCL 1.1. الاستثناء الوحيد هو بطاقة GeForce 405، وهي بطاقة مخصصة لمصنعي المعدات الأصلية (OEM) فقط، وتعتمد على معالج GT218 ( Tesla ) الذي يدعم DirectX 11.1 بمستوى ميزات 10_1، وOpenGL 3.3 فقط، ولا يدعم OpenCL، وهي البطاقة الوحيدة في سلسلة GeForce 400 التي لا تعتمد على معمارية Fermi الدقيقة. من حيث المواصفات، تُطابق GeForce 405 بطاقة GeForce 310 ، وهي أيضًا بطاقة مخصصة لمصنعي المعدات الأصلية (OEM)، والتي بدورها تعتمد على GeForce 210. تحتوي جميع المنتجات على موصل VGA واحد من نوع DB15 على بطاقة كاملة الارتفاع والطول، إلا إذا ذُكر خلاف ذلك.

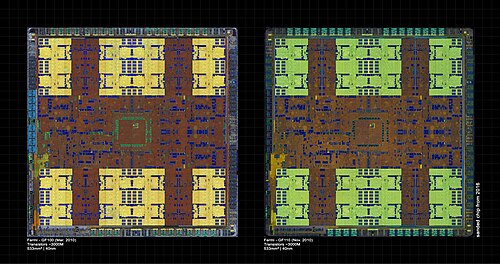

في 8 نوفمبر 2010، أطلقت شركة إنفيديا شريحة GF110، إلى جانب بطاقة GTX 580 (بديلة 480). وهي شريحة مُعاد تصميمها من شريحة GF100، تستهلك طاقة أقل بكثير. وقد مكّن هذا إنفيديا من تفعيل جميع وحدات المعالجة المتعددة (SMs) الست عشرة (جميع النوى الست عشرة)، وهو ما كان مستحيلاً سابقاً في بطاقة GF100 "Nvidia GeForce GTX 580" .كانت العديد من ميزات بنية GF100 متاحة فقط في سلسلة بطاقات Quadro وTesla الأكثر تكلفة. [ 12 ] أما بالنسبة لمنتجات GeForce المخصصة للمستهلكين، فإن أداء الدقة المزدوجة يُعادل ربع أداء بنية Fermi "الكاملة". كما أن خاصية فحص وتصحيح أخطاء الذاكرة (ECC) غير متوفرة في بطاقات المستهلكين. [ 13 ] توفر بطاقات GF100 قدرة حسابية 2.0، بينما توفر بطاقات GF104/106/108 قدرة حسابية 2.1.

جدول مجموعة الشرائح

نموذجيطلقالاسم الرمزيفاب ( نانومتر )الترانزستورات (مليون)حجم القالب ( مم² )عدد الرسائل الخاصةالتكوين الأساسي [ أ ] [ ب ]معدل الساعةمعدل التعبئةتكوين الذاكرةإصدار واجهة برمجة التطبيقات المدعومةقوة المعالجة ( جيجا فلوبس ) [ ج ]TDP (واط) [ د ]سعر الإصدار (بالدولار الأمريكي)
النواة ( ميجاهرتز )معالج التظليل ( ميجاهرتز )الذاكرة ( ميجاهرتز )بكسل ( GP /s)الملمس ( GT /s)الحجم ( ميغابايت )عرض النطاق الترددي ( جيجابايت /ثانية)نوع ذاكرة الوصول العشوائي الديناميكية (DRAM)عرض ناقل البيانات ( بت )فولكانDirect3DOpenGLOpenCL [ e ]دقة واحدةالدقة المزدوجة
GeForce 405 [ f ]16 سبتمبر 2011GT216 GT21840 نانومتر486 260100 57148:16:8 16:8:4475 5891100 1402800 7903.8 2.367.6 4.71512 102412.6DDR364غير متوفر [ 16 ]11.1 (FL 10_1)3.31.1105.6 44.86مجهول30.5مصنّع المعدات الأصلية
GeForce GT 4203 سبتمبر 2010GF108TSMC 40  نانومتر58511648:4:4700140018002.82.851228.8GDDR312812 (FL 11_0)4.6134.4مجهول50
GeForce GT 43011 أكتوبر 2010GF108 GF108-300-A1296:16:41600 180011.251225.6 28.81.2268.8مجهول60
1800512 1024 204828.81281.1268.8مجهول4979
130010.464
GeForce GT 4401 فبراير 2011GF10881016201800 32003.212.9512 102428.8 51.2GDDR3 GDDR5128311.04مجهول65100
11 أكتوبر 2010GF10611702383144:24:2459411891600 18004.8619.441536 307243.2DDR3192342.43مجهول56مصنّع المعدات الأصلية
GeForce GTS 450790158040004.718.9153696.0GDDR5455.04مجهول106
13 سبتمبر 2010 - 15 مارس 2011GF106-250 GF116-2004192:32:1678315661200-1600 (GDDR3) 3608 (GDDR5)6.225.0512 102457.7128601.34مجهول106129
GeForce GTX 460 SE15 نوفمبر 2010GF104-225-A119503326288:48:32650130034007.831.21024108.8256748.8مجهول150160
GeForce GTX 46011 أكتوبر 2010GF1047336:56:329.136.41024108.8873.6مجهولمصنّع المعدات الأصلية
12 يوليو 2010GF104-300-KB-A1336:56:24675135036009.437.876886.4192907.2مجهول199
336:56:321024 2048115.2256160229
24 سبتمبر 2011GF114336:56:247791557400810.943.6102496.21921045.6مجهول199
GeForce GTX 46531 مايو 2010GF100-030-A33000 [ 17 ]52911352:44:326081215320613.326.71024102.72561.2855.36106.92200 [ د ]279
GeForce GTX 47026 مارس 2010GF100-275-A314448:56:40334817.034.01280133.93201088.64136.08215 [ د ]349
GeForce GTX 48026 مارس 2010GF100-375-A315480:60:487011401369621.042.01536177.43841344.96168.12250 [ د ]499
نموذجيطلقالاسم الرمزيفاب ( نانومتر )الترانزستورات (مليون)حجم القالب ( مم² )عدد الرسائل الخاصةالتكوين الأساسي [ أ ] [ ب ]معدل الساعةمعدل التعبئةتكوين الذاكرةإصدار واجهة برمجة التطبيقات المدعومةقوة المعالجة ( جيجا فلوبس ) [ ج ]TDP (واط) [ د ]سعر الإصدار (بالدولار الأمريكي)
النواة ( ميجاهرتز )معالج التظليل ( ميجاهرتز )الذاكرة ( ميجاهرتز )بكسل ( GP /s)الملمس ( GT /s)الحجم ( ميغابايت )عرض النطاق الترددي ( جيجابايت /ثانية)نوع ذاكرة الوصول العشوائي الديناميكية (DRAM)عرض ناقل البيانات ( بت )فولكانDirect3DOpenGLOpenCL [ e ]دقة واحدةالدقة المزدوجة
  1. 1 2 تظليل موحد : وحدات تعيين النسيج : وحدات إخراج العرض
  2. تحتوي كل وحدة معالجة متعددة ( SM ) في معالج GF100 على 4 وحدات تصفية نسيجية لكل وحدة عنوان نسيجي. تحتوي شريحة GF100 الكاملة على 64 وحدة عنوان نسيجي و256 وحدة تصفية نسيجية. [ 10 ] تحتوي كل وحدة معالجة متعددة (SM) في بنية GF104/106/108 على 8 وحدات تصفية نسيجية لكل وحدة عنوان نسيجي، ولكن مع مضاعفة عدد وحدات العنوان والتصفية. تحتوي شريحة GF104 الكاملة أيضًا على 64 وحدة عنوان نسيجي و512 وحدة تصفية نسيجية على الرغم من انخفاض عدد وحدات المعالجة المتعددة (SM) إلى النصف، بينما تحتوي شريحة GF106 الكاملة على 32 وحدة عنوان نسيجي و256 وحدة تصفية نسيجية، وتحتوي شريحة GF108 الكاملة على 16 وحدة عنوان نسيجي و128 وحدة تصفية نسيجية. [ 14 ]
  3. 1 2 لحساب قوة المعالجة، انظر Fermi (microarchitecture)#Performance .
  4. ١ ٢ ٣ ٤ ٥ لاحظ أنه على الرغم من أن استهلاك الطاقة الحرارية (TDP) لبطاقة GTX 460 يُقارن باستهلاك سلسلة AMD HD5000، فإن البطاقات التي تعتمد على معالج GF100 (GTX 480/470/465) تُصنف باستهلاك طاقة أقل بكثير، إلا أنها تستهلك طاقة أكبر بكثير، على سبيل المثال، تستهلك بطاقة GTX 480 ذات استهلاك طاقة حرارية 250 واط طاقة أكثر من بطاقة HD 5970 ذات استهلاك طاقة حرارية 297 واط. [ ١٥ ]
  5. تُعدّ سلسلة 400 العائلة الوحيدة غير المصنّعة من قِبل الشركات المصنّعة الأصلية (OEM) من سلسلة GeForce 9 إلى 700 التي لا تتضمن نظامًا رسميًا ثنائي المعالج الرسومي. مع ذلك، في 18 مارس 2011، أصدرت EVGA أول بطاقة رسومات أحادية اللوحة (PCB) مزودة بمعالجين رسوميين من طراز 460. تأتي البطاقة بذاكرة سعتها 2048 ميجابايت بتردد 3600ميجاهرتز، و672 معالج تظليل بتردد 1400ميجاهرتز، وعُرضت بسعر 429 دولارًا أمريكيًا.
  6. ↑ بطاقة GeForce 405 هي بطاقة GeForce 310 معاد تسميتها، والتي هي بدورها بطاقة GeForce 210 معاد تسميتها.

يدعم

أعلنت شركة Nvidia أنها بعد إصدار برامج التشغيل رقم 390، لن تصدر برامج تشغيل 32 بت لأنظمة التشغيل 32 بت. [ 18 ]

أعلنت شركة Nvidia في أبريل 2018 أن Fermi ستنتقل إلى حالة دعم برامج التشغيل القديمة وسيتم الحفاظ عليها حتى يناير 2019. [ 19 ]
