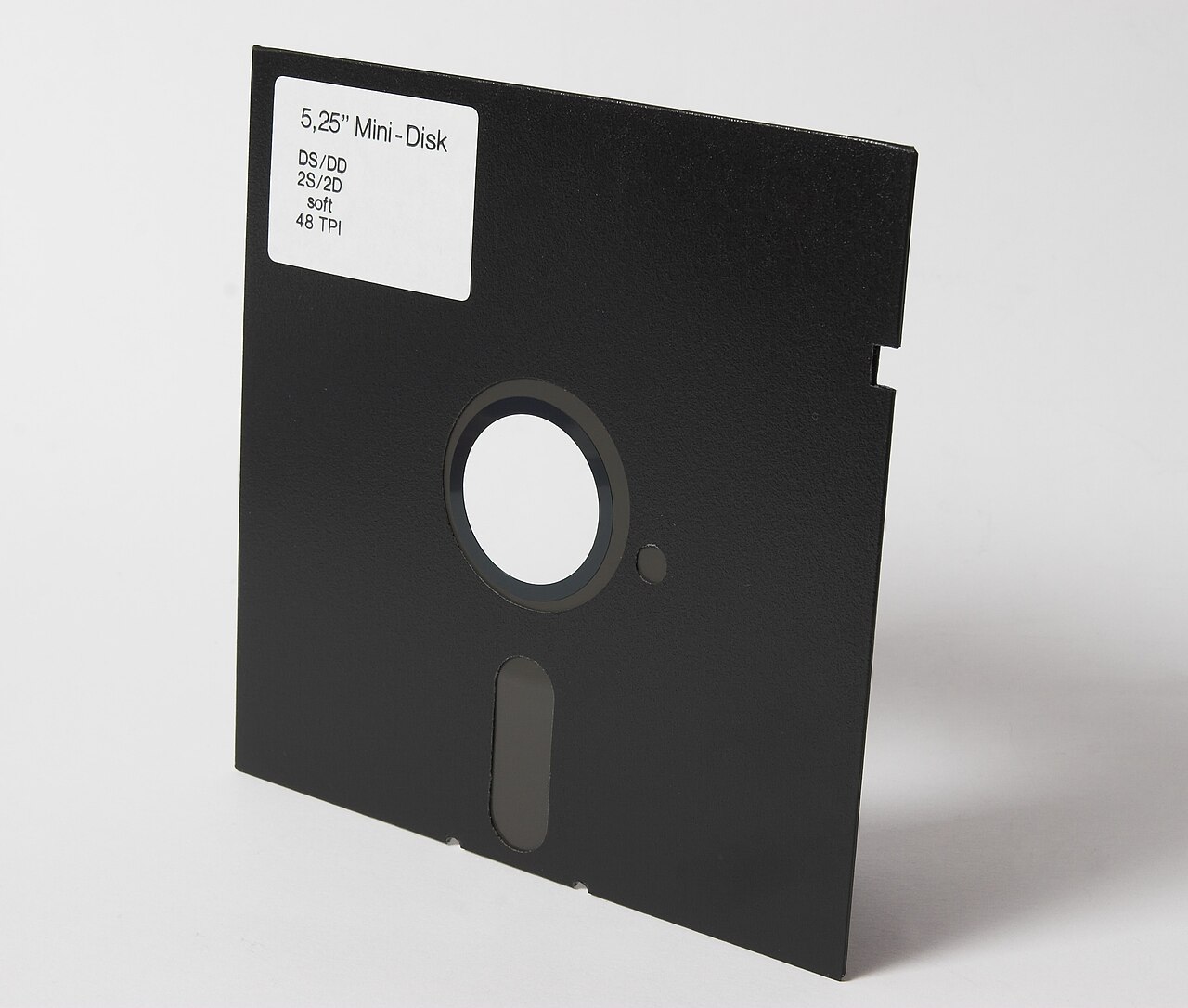

قرص DD مقاس 5¼ بوصة

كثافة القرص هي تسمية لسعة التخزين المغناطيسي ، وعادة ما تكون الأقراص المرنة . يصف كل تسمية مجموعة من الخصائص التي يمكن أن تؤثر على الكثافة المساحية للقرص أو كفاءة البيانات المشفرة. تتضمن هذه الخصائص طريقة التعديل وعرض المسار والقوة القسرية واتجاه المجال المغناطيسي.

وسائط 8 بوصة

تصف الكثافة المفردة (SD أو 1D) الجيل الأول من الأقراص المرنة التي تستخدم طلاء أكسيد الحديد. تستخدم محركات الأقراص المرنة رؤوس كتابة مقاس 300 أورستد، وترميز FM ، وعرض مسار يبلغ 0.330 مم (0.0130 بوصة) لكثافة 48 مسارًا لكل بوصة (tpi) و5876 بت لكل بوصة (bpi).

تضاعف الكثافة المزدوجة (DD أو 2D) السعة على SD عن طريق استبدال تشفير FM برمز خط محسّن ، مثل التضمين الترددي المعدل (MFM)، أو التضمين الترددي المعدل المعدل (M²FM)، أو FM/MFM أو التسجيل المشفر الجماعي (GCR).

وسائط مقاس 5¼ بوصة

كانت تسميات SD ( 1D ) و DD ( 2D ) متطابقة بشكل عام مع تسميات الأقراص مقاس 8 بوصات.

تضاعف كثافة الرباعي (QD أو 4D) السعة على DD عن طريق تضييق عرض المسارات إلى 0.160 مم (0.0063 بوصة) لكثافة 96 tpi. استخدمت بعض الشركات المصنعة ( Micropolis و Tandon وMicro Peripherals (MPI) و Teac ) كثافة مسار تبلغ 100 tpi لمحركات الكثافة الرباعية، والتي كانت غير متوافقة مع نماذج 96 tpi.

إن Commodore 8050 و 8250 عبارة عن حالات نادرة لمحركات الأقراص التي تستخدم رمز GCR بمعدل 375 كيلوبت/ثانية بدلاً من تنسيق الكثافة المزدوجة المعتاد بمعدل 250 كيلوبت/ثانية، ويمكنها تخزين ما يقرب من 500 كيلوبايت على جانب واحد من القرص.

تعمل الكثافة العالية (HD) على تحسين السعة من خلال استخدام كثافة مسار تبلغ 96 نقطة في البوصة بالتزامن مع طلاء قرص الكوبالت المحسن ورؤوس الكتابة الأقوى 600 أورستد، مما يسمح بكتابة 9646 نقطة في البوصة.

وسائط مقاس 3½ بوصة

تستخدم الأقراص ذات الكثافة المزدوجة (DD) مقاس 3½ بوصة طلاء أكسيد الحديد، تمامًا كما هو الحال مع أقراص DD/QD مقاس 5¼ بوصة. ومع ذلك، تستخدم محركات الأقراص رؤوس كتابة أقوى من 670 أورستد وعرض مسار أضيق يبلغ 0.115 مم (0.0045 بوصة) لكثافة 135 tpi و8717 bpi.

تتحول الأقراص عالية الكثافة (HD) مقاس 3½ بوصة إلى طلاء أقراص من الكوبالت، تمامًا كما هو الحال مع الأقراص عالية الكثافة مقاس 5¼ بوصة. تستخدم محركات الأقراص رؤوس كتابة مقاس 700 أورستد لكثافة 17434 بت في البوصة.

تضاعف الكثافة العالية جدًا (ED) السعة مقارنة بالكثافة العالية من خلال استخدام طلاء فيريت الباريوم ورأس كتابة خاص يسمح باستخدام التسجيل العمودي . [1] [2]

تضاعف الكثافة الثلاثية (TD) السعة ثلاث مرات مقارنة بالكثافة الثلاثية (ED) من خلال مضاعفة كثافة المسار ثلاث مرات وتحسين المعلمات الأخرى. [3] [4] [5] تستخدم محركات التسجيل الطولي . [2]

ملخص

مقاس 8 بوصة 5¼ بوصة 3½ بوصة
كثافة SD د د SD د د كم د عالية الدقة د د عالية الدقة [1] إد ت.د [4]
طلاء القرص أكسيد الحديد [1] [6] الكوبالت [1] [6] ؟ أكسيد الحديد، الكوبالت؟ [1] الكوبالت [1] [6] فيريت الباريوم [1] ؟
الإكراه [ أوي ] 290، [7] 300 [8] [1] [6] 600، [1] [6] 660، [7] 670 [8] حوالي 600 600؟، [1] [6] 660، [7] 670 [8] 700، [8] 720 [7] [1] 750؟، [1] 1060، [7] 1200 ؟
سمك الطلاء [ ميكرومتر ] 110 110 ؟ 100، [8] 2.5، [7] 2.0-3.0 [6] ؟ 55، [8] 1.3، [7] 1.0-1.5 [6] ؟ 65، [8] 1.9، [7] 2.0-3.0 [6] 55، [8] 0.9، [7] 1.0-1.5 [6] ؟ ؟
رمز الخط اف ام MFM ، M²FM ، FM/MFM أو GCR اف ام MFM أو GCR م ف م [9] م ف م MFM أو GCR م ف م
عرض المسار [مم] 0.330 [1] 0.160 [1] ؟ 0.115 [1] ؟
كثافة المسار [tpi] 48 [1] 96 [1] أو 100 96 [1] 67.5 [9] 135 [1] 406.5 [4]
كثافة البت [bpi] 5,876، [2] [1] 5,922 [10] 9,646، [1] 9,870 [2] 8,650 [9] 8,717 [2] [1] 17,432، [2] 17,434 [1] 34,868 [2] [1] 36700 [4]
اتجاه التسجيل طولي / أفقي [1] عمودي / رأسي [1] طولي [2]  / أفقي [1]

انظر أيضا

مراجع

  1. ^ abcdefghijklmnopqrstu vwxyz aa مولر، سكوت (1994). تطبيقات الأجهزة - أجهزة الكمبيوتر الشخصية تحذر من الإصلاحات والتعديلات والتكوينات (باللغة الألمانية) (الطبعة الثالثة). شركة أديسون ويسلي للنشر . رقم ISBN 3-89319-705-2.
  2. ^ abcdefgh Shah, Katen A. (1996) [سبتمبر 1992، أبريل 1992]. Intel 82077SL للأقراص المرنة فائقة الكثافة (PDF) (Application Note) (الطبعة الثانية). Intel Corporation ، IMD Marketing. AP-358، 292093-002. مؤرشف (PDF) من الأصل في 2017-06-19 . تم الاسترجاع في 2017-06-19 .
  3. ^ آي دي جي (29/07/1988). قرص مرن جديد من Hitachi-Maxell NEC بسعة 12.5 ميجابايت. كومبيوتر ووش (في المانيا). طوكيو، اليابان. مؤرشفة من الأصلي بتاريخ 2017-06-19 . تم الاسترجاع 2017/06/19 . […] Hitachi-Maxell لديه 3½-Zoll-Diskettenlaufwerk مع مساحة تخزين واحدة تبلغ 12.5 ميغابايت. سوف تقوم شركة Nach eigenen Angaben ببيع منتجاتها على أساس OEM - على أساس شركة Hersteller NEC مع إصدار الأجهزة. يجب أن تكون بمثابة Speicher خارجي لسلسلة أجهزة الكمبيوتر الجديدة PC88VA3 التي يتم توصيلها. The Laufwerke mit der Bezeichnung PC FD810.1 is voraussichtlich ab dem Vierten Quartal dieses Jahres lieferbar. بحلول نهاية عام 1989، ستموت شركة NEC150000 Geräte verkauft haben. […]
  4. ^ abcd NEC μPD72070 - مواصفات وحدة تحكم القرص المرن الإصدار 2.0 (PDF) . 2.0 تمهيدي. شركة NEC . أكتوبر 1991. مؤرشف (PDF) من الأصل في 2017-03-20 . تم الاسترجاع في 2017-03-20 .
  5. ^ “PC-88VA <ハードウエア>” (باللغة اليابانية). 24/06/1995. مؤرشف من الأصل بتاريخ 18-06-2017 . تم الاسترجاع 2017/06/18 .
  6. ^ abcdefghij Yaskawa, Seiichi; Heath, John (1988). "3. Data Storage on Flexible Disks". In Mee, C. Denis; Daniel, Eric D. (eds.). Magnetic Recording . المجلد الثاني: تخزين بيانات الكمبيوتر (الطبعة الأولى). McGraw-Hill Book Company . ص 130-169. ISBN 0-07-041272-3.
  7. ^ abcdefghi Guzis, Charles P. (2011-08-12) [يوليو 2009]. Johnson, Herbert R. (محرر). "استخدام محركات الأقراص الصلبة والقرص الصلب والأقراص المرنة". مؤرشف من الأصل في 2017-06-19 . تم الاسترجاع في 2017-06-19 .(ملاحظة: بناءً على المواصفات التي وضعها مختبر الوسائط الوطني، المرتبط بشركة 3M / Imation .)
  8. ^ abcdefgh Scott, Greg (1990-07-16). "More on Floppies". UM Computing News . 5 (12). جامعة ميشيغان ، قسم تكنولوجيا المعلومات: 10–11 . تم الاسترجاع في 2017-06-19 .
  9. ^ abc Epson PF-10 Operating Manual (PDF) . Nagano, Japan: Epson Corporation . 1984. مؤرشف من الأصل (PDF) في 2017-06-19 . تم الاسترجاع في 2017-06-19 .(ملاحظة: محرك الأقراص المرنة Epson PF-10 هو محرك أقراص مرن خارجي لجهاز الكمبيوتر المحمول Epson PX-8 (Geneva) CP/M.)
  10. ^ ويليامز، جون جيه. "ترميز FM مقابل MFM". دليل خدمة القرص III - أطلق العنان لقوة نظامك! (PDF) (الطبعة الثالثة). ألاموجوردو، نيو مكسيكو، الولايات المتحدة الأمريكية: Consumertronics Co. تم ​​الاسترجاع في 2021-11-02 .
  • (M)Tronics SCS (2007-05-20). "Floppy-Disketten-Laufwerke" [محركات الأقراص المرنة] (باللغة الألمانية). مؤرشف من الأصل في 2017-06-19 . تم الاسترجاع في 2017-06-19 .
