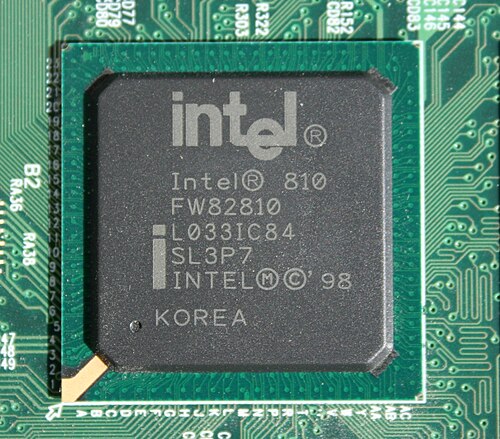

الجسر الشمالي لشريحة Intel 810

أصدرت شركة إنتل شريحة Intel 810 في أوائل عام 1999 تحت الاسم الرمزي "Whitney" [ 1 ] كمنصة لسلسلة معالجات Socket 370 القائمة على معمارية P6 ، بما في ذلك معالجات Pentium III و Celeron . تتضمن بعض تصميمات اللوحات الأم فتحة Slot 1 لمعالجات إنتل القديمة، أو مزيجًا من Socket 370 وSlot 1. استهدفت هذه الشريحة شريحة السوق منخفضة التكلفة، موفرةً منصة قوية لأنظمة أحادية المعالج ذات الميزانية المحدودة والمزودة برسومات مدمجة. كانت شريحة 810 أول تصميم لشريحة من إنتل يدمج بنية المحور ، والتي زُعم أنها تتمتع بمعدل نقل بيانات إدخال/إخراج أفضل [ 2 ] ووحدة معالجة رسومات مدمجة، مشتقة من Intel740 . [ 3 ]

ملخص

يوجد خمسة أنواع مختلفة من طراز 810 :

  • 810-L: microATX (4 PCI )، بدون ذاكرة تخزين مؤقتة للعرض، واجهة قرص صلب ATA33 .
  • 810: microATX (4 PCI)، بدون ذاكرة تخزين مؤقتة للعرض، ATA33 و ATA66 .
  • 810-DC100: ATX (6 PCI)، ذاكرة تخزين مؤقتة للعرض 4 ميجابايت ( AIMM )، ATA33 وATA66.
  • 810E: تمت إضافة دعم لمعالجات سلسلة Pentium III أو Celeron "Coppermine-EB" بتردد ناقل أمامي 133 ميجاهرتز.
  • 810E2: تمت إضافة دعم لوحدات المعالجة المركزية Pentium III و Celeron مع  نواة "Tualatin" بتقنية 130 نانومتر، و ATA100 و 4 منافذ USB 1.1.

سعت شركة إنتل في معالجها 810 إلى دمج أكبر قدر ممكن من الوظائف في اللوحة الأم. وتشمل الميزات ما يلي: [ 2 ] [ 4 ]

  •  دعم ناقل البيانات بتردد 66 و 100 ميجاهرتز
  • منفذان USB​
  • معالج رسومات مدمج.
    • يعتمد على معالج Intel740 ثنائي/ثلاثي الأبعاد (i752).
    • ذاكرة تخزين مؤقتة اختيارية مخصصة للفيديو أو استخدام ذاكرة الوصول العشوائي للنظام.
    • تعويض الحركة للأجهزة لتشغيل أقراص DVD .
    • مخرج فيديو رقمي
  • مودم وصوت AC'97

يتألف تصميم وحدة التحكم المركزية من ثلاث رقاقات، تشمل وحدة التحكم بالرسومات والذاكرة (GMCH)، ووحدة التحكم بالإدخال/الإخراج (ICH)، ووحدة البرامج الثابتة (FWH). وترتبط هذه المكونات عبر ناقل بيانات منفصل بسرعة 266 ميجابايت/ثانية، أي ضعف السرعة المعتادة سابقًا البالغة 133 ميجابايت/ثانية عبر ناقل PCI . وقد كانت هذه السعة الإضافية ضرورية نظرًا لتزايد متطلبات نقل البيانات بين المكونات. [ 4 ]

كانت رقائق GMCH (82810) المبكرة (خطوة A2؛ يمكن العثور على أرقام S-spec في السطر الرابع من مجموعة الشرائح: SL35K، SL35X، SL3KK، SL3KL، Q790، Q789) تدعم معالجات Celeron فقط لأنها لم تكن قادرة على التعامل مع تعليمات SSE بشكل صحيح.

يدعم المعالج 810 تشغيل ساعة ناقل غير متزامنة بين مجموعة الشرائح ووحدة المعالجة المركزية (الناقل الأمامي) وذاكرة الوصول العشوائي للنظام. لذا، إذا كان الجهاز مزودًا بمعالج Celeron يستخدم  ناقلًا بتردد 66 ميجاهرتز فقط، فسيظل بالإمكان الاستفادة من ذاكرة الوصول العشوائي الديناميكية المتزامنة PC100، مما سيفيد وحدة معالجة الرسومات المدمجة. [ 4 ]

لا تحتوي اللوحات الأم المبنية على هذه الشريحة على منفذ توسعة AGP ، مما يضطر المستخدم إلى استخدام PCI لبطاقات الفيديو. أما اللوحات الأم المبنية على شريحة 810 فتتضمن منفذ توسعة AMR . إضافةً إلى ذلك، لا تدعم بطاقة الرسومات المدمجة وضع 32 بت، مما يجبر المستخدم على خفض دقة العرض من 24 بت إلى 16 بت لتشغيل معظم الألعاب أو برامج DirectX/OpenGL بملء الشاشة. تقوم العديد من الألعاب تلقائيًا بخفض دقة العرض إلى 16 بت عند التحميل، بينما تتوقف ألعاب أخرى ببساطة، سواءً مع ظهور خطأ أو بدونه، أو حتى تتعطل بسبب عدم دعمها لوضع 24 بت. كان أداء بطاقة الرسومات المدمجة في الألعاب غير مُرضٍ، وكان على العديد من ألعاب ذلك الوقت العمل بدقة منخفضة ومستويات تفاصيل متدنية لتكون قابلة للعب.
