الفتحة 1

يشير Slot 1 إلى المواصفات الفيزيائية والكهربائية للموصل المستخدم في بعض معالجات Intel ذات البنية الدقيقة P6 ، بما في ذلك Pentium Pro و Celeron و Pentium II و Pentium III . وقد تم تنفيذ كل من تكوينات المعالج الفردي والثنائي.

عادت شركة إنتل إلى واجهة المقبس التقليدية مع إصدار Socket 370 في عام 1999.

مع طرح معالج Pentium II، برزت الحاجة إلى سهولة الوصول لإجراء الاختبارات، مما استدعى الانتقال من مقبس المعالج إلى فتحة التثبيت. في السابق، مع معالج Pentium Pro ، جمعت إنتل رقائق المعالج والذاكرة المؤقتة في حزمة مقبس 8 واحدة . وكانت هذه الرقائق متصلة بناقل بيانات عالي السرعة، مما أدى إلى تحسينات كبيرة في الأداء. لسوء الحظ، تطلبت هذه الطريقة ربط المكونين معًا في وقت مبكر من عملية الإنتاج، قبل إمكانية إجراء الاختبارات. ونتيجة لذلك، كان أي عيب صغير في أي من الرقائق يستدعي التخلص من المجموعة بأكملها، مما يتسبب في انخفاض إنتاجية التصنيع وارتفاع التكاليف.

صممت إنتل لاحقًا لوحة دوائر مطبوعة تُسمى خرطوشة التلامس أحادية الحافة (SECC)، حيث تم دمج وحدة المعالجة المركزية والذاكرة المؤقتة بشكل وثيق . تتيح هذه اللوحة اختبار وحدة المعالجة المركزية والذاكرة المؤقتة بشكل منفصل قبل تجميعها النهائي في حزمة واحدة، مما يقلل التكلفة ويجعل وحدة المعالجة المركزية أكثر جاذبية لأسواق أخرى غير سوق الخوادم المتطورة. كما يمكن توصيل هذه البطاقات بسهولة في الفتحة رقم 1، مما يمنع انحناء أو كسر دبابيس وحدة المعالجة المركزية التقليدية عند تركيبها في المقبس.

كان شكل الموصل المستخدم في الفتحة 1 عبارة عن موصل حافة بطول 5 بوصات و242 طرف توصيل ، يُسمى SC242. ولمنع إدخال الخرطوشة بشكل خاطئ، صُممت الفتحة بحيث تسمح بالتركيب في اتجاه واحد فقط. استُخدم موصل SC242 لاحقًا في الفتحة A من AMD أيضًا، وعلى الرغم من تطابق الفتحتين ميكانيكيًا، إلا أنهما كانتا غير متوافقتين كهربائيًا. ولتثبيط مستخدمي الفتحة A عن محاولة تركيب معالج من الفتحة 1، تم تدوير الموصل 180 درجة على لوحات الأم الخاصة بالفتحة A. كما سمح هذا لمصنعي لوحات الأم بتوفير التكاليف من خلال تخزين نفس القطعة لكل من تجميعات الفتحة 1 والفتحة A.

مع إضافة منفذ Slot 1 الجديد، دعمت إنتل تقنية المعالجة المتعددة المتناظرة (SMP). يمكن استخدام معالجين كحد أقصى من نوع Pentium II أو Pentium III في لوحة أم ثنائية المنافذ. أما معالج Celeron فلا يدعم تقنية SMP رسميًا.

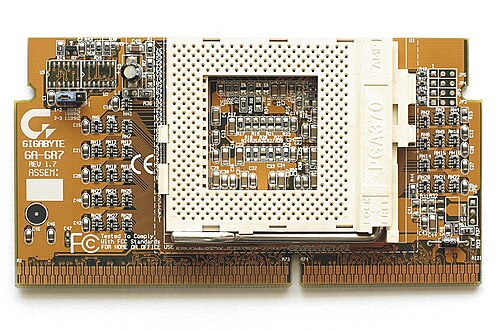

توجد أيضًا بطاقات تحويل، تُعرف باسم "Slotkets" ، تحتوي على مقبس 8 ، مما يسمح باستخدام معالج Pentium Pro مع اللوحات الأم ذات الفتحة 1. ^{[ 2 ]} مع ذلك، فإن هذه المحولات نادرة. يسمح نوع آخر من "Slotkets" باستخدام معالج مقبس 370 في الفتحة 1. هذه البطاقات أكثر شيوعًا من بطاقات "Slotkets" التي تُحوّل من مقبس 8 إلى الفتحة 1. العديد من هذه الأجهزة الأخيرة مُجهزة بوحدات تنظيم جهد خاصة بها، لتزويد المعالج الجديد بجهد أساسي أقل، وهو ما لا تسمح به اللوحة الأم في الأحوال العادية.

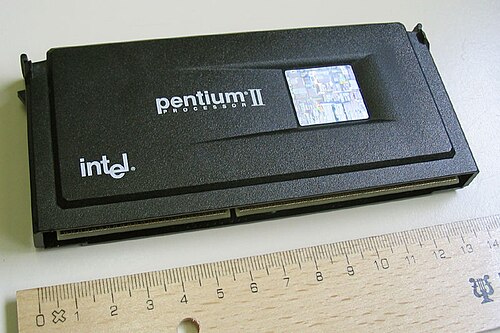

استُخدمت خرطوشة التلامس أحادية الحافة، أو " SECC "، في بداية عصر فتحة المعالج رقم 1 لمعالجات بنتيوم 2. داخل هذه الخرطوشة، يُغلّف المعالج نفسه بغلاف هجين من البلاستيك والمعدن. الجزء الخلفي من الغلاف مصنوع من البلاستيك ويحمل عدة علامات: اسم "بنتيوم 2"، وشعار إنتل، وصورة ثلاثية الأبعاد، ورقم الطراز. أما الجزء الأمامي فيتكون من صفيحة من الألومنيوم المؤكسد الأسود ، تُستخدم لتثبيت مُبرّد المعالج. يتميز تصميم SECC بمتانته العالية، لأن المعالج نفسه مُثبّت بأمان داخل الغلاف. بالمقارنة مع المعالجات ذات المقبس، لا توجد دبابيس قابلة للانحناء، وبالتالي تقل احتمالية تلف المعالج نتيجة التركيب غير الصحيح للمُبرّد.

بعد SECC، ظهر في السوق شكل SEPP (حزمة المعالج أحادي الحافة). صُمم هذا الشكل لوحدات المعالجة المركزية Celeron منخفضة السعر. يفتقر هذا الشكل إلى الغلاف تمامًا، ويتكون فقط من لوحة الدوائر المطبوعة التي تحمل المكونات.

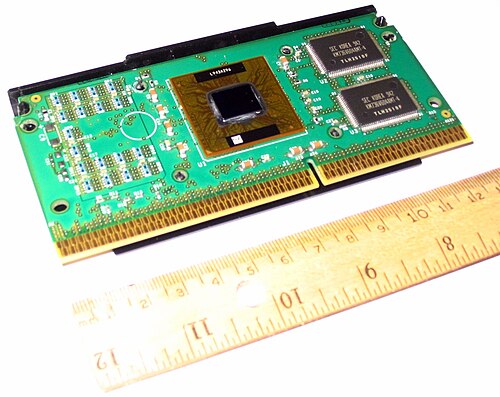

استُخدم عامل شكل يُسمى SECC2 لمعالجات Pentium II و Pentium III المتأخرة في الفتحة 1، وقد صُمم هذا العامل خصيصًا لاستيعاب التحول إلى تغليف الرقاقات المقلوبة . ^{[ 3 ]} تم نقل اللوحة الأمامية فقط، بينما أصبحت المبردات مثبتة مباشرة على لوحة الدوائر المطبوعة، مما أدى إلى كشف رقاقة المعالج، وبالتالي فهي غير متوافقة مع خراطيش SECC.

تاريخياً، هناك ثلاث منصات لوحدات المعالجة المركزية Intel P6 : Socket 8 و Slot 1 و Socket 370.

يُعدّ منفذ Slot 1 خليفةً لمنفذ Socket 8. فبينما كانت معالجات Socket 8 (مثل Pentium Pro) تحتوي على ذاكرة التخزين المؤقت L2 مدمجةً مباشرةً في المعالج، إلا أنها تقع (خارج النواة) على لوحة دوائر مشتركة مع النواة نفسها. ويُستثنى من ذلك معالجات Slot 1 اللاحقة المزودة بنواة Coppermine ، حيث تكون ذاكرة التخزين المؤقت L2 مدمجةً في الشريحة.

في مطلع عام 2000، بالتزامن مع انتشار معالجات Coppermine Pentium III المزودة بهيكل FC-PGA ، بدأ التخلص التدريجي من منفذ Slot 1 لصالح منفذ Socket 370 ، وذلك بعد فترة طويلة من بدء شركة إنتل بتقديم معالجات تدعم كلا المنفذين (Socket 370 وSlot 1) في أواخر عام 1998. صُمم منفذ Socket 370 في البداية لمعالجات Celeron منخفضة التكلفة، بدءًا من معالجات Mendocino Celeron، بينما اعتُبر منفذ Slot 1 منصةً لمعالجات Pentium II و Pentium III الأغلى سعرًا. وكانت كل من الذاكرة المؤقتة والمعالج الأساسي مدمجة في الشريحة.

أدى منفذ Slot 1 أيضًا إلى إلغاء معيار Socket 7 القديم كمنصة قياسية للمستخدمين المنزليين، على الأقل فيما يتعلق بمعالجات Intel. فبعد أن حلت Intel محل معالج Intel P5 Pentium MMX في أواخر التسعينيات، انسحبت تمامًا من سوق Socket 7.

المصادر: ^{[ 4 ] [ 5 ]}
