إير (وحدة)
تُستخدم وحدة IRE في قياس إشارات الفيديو المركبة . ويشتق اسمها من الأحرف الأولى لمعهد مهندسي الراديو . [1]
يتم تعريف قيمة 100 IRE على أنها +714 مللي فولت في إشارة فيديو NTSC التناظرية . تتوافق قيمة 0 IRE مع قيمة الجهد 0 مللي فولت، وهي قيمة الإشارة أثناء فترة التعتيم . تكون نبضة المزامنة عادةً أقل من قيمة 0 IRE هذه بمقدار 40 IRE، وبالتالي فإن النطاق الإجمالي المغطى من الذروة إلى القاع لإشارة بيضاء بالكامل سيكون 140 IRE. [2]

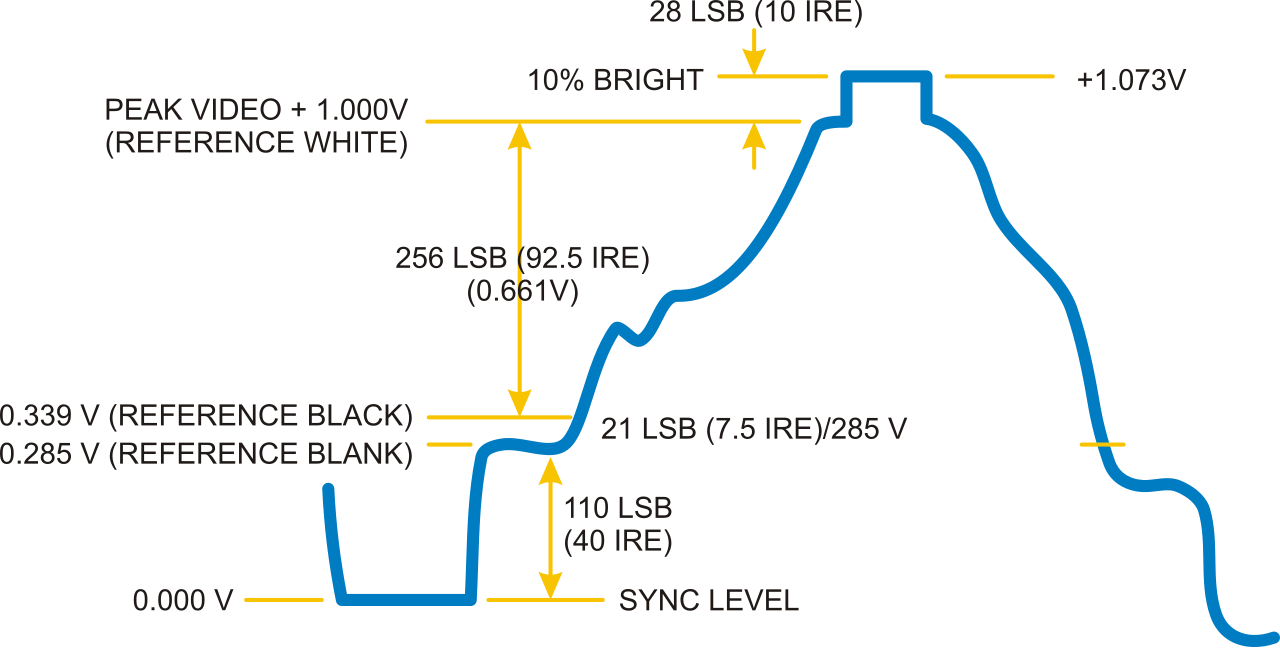

تستخدم إشارات الفيديو وحدة "IRE" بدلاً من جهد التيار المستمر لوصف المستويات والسعات. بناءً على إشارة فيديو مركبة NTSC قياسية 1 فولت pp تتأرجح من -286 مللي فولت (طرف المزامنة) إلى +714 مللي فولت (فيديو الذروة)، يتم إنشاء اتفاقية ذروة إلى ذروة 140 IRE. وبالتالي، فإن وحدة NTSC IRE واحدة تساوي 7.143 مللي فولت ( 1/140 V أو 7+1/7 mV)، [3] حيث -40 IRE يعادل -285.7 mV، و+100 IRE يعادل +714.3 mV. 0 IRE يعادل 0 V. مستوى السواد يعادل 53.57 mV (7.5 IRE). [4]
تختلف إشارة الفيديو PAL قليلاً في أنها تتأرجح من -300 مللي فولت إلى +700 مللي فولت، بدلاً من ذلك. وبالتالي، فإن وحدة PAL IRE واحدة تساوي 7 مللي فولت، حيث يعادل -43 IRE -300 مللي فولت عند طرف المزامنة، ويعادل +100 IRE +700 مللي فولت عند مستوى ذروة الفيديو. مستوى السواد هو نفس مستوى التعتيم 0 مللي فولت (0 IRE). [5] [6]
السبب وراء كون IRE قياسًا نسبيًا (نسبة مئوية) هو أن إشارة الفيديو قد تكون بأي سعة. تُستخدم هذه الوحدة في توصيات ITU BT.470 وBT.1700 التي تحدد PAL وNTSC و SECAM : [7] [8] [9]
| مستوى المزامنة | مستوى التعتيم | مرجع أسود | مرجع أبيض | مستوى الذروة | سعة الانفجار | |
|---|---|---|---|---|---|---|
| إم-إن تي إس سي | -40 IRE، -285.7 م فولت | 0 إير | 7.5 IRE، 53.57 م فولت | +100 IRE، 714.3 م فولت | 120 إير | 20.0 إير |
| ب/ج-بال | -43 IRE، -300 م فولت | 0 إير | 0 إير | +100 IRE، 700 مللي فولت | 133 إيرلندا | 21.5 إير |
| سيكام | -43 إير | 0 إير | 0 إير | +100 إير | 130 إيرا | غير متاح |
