إنتل 8279

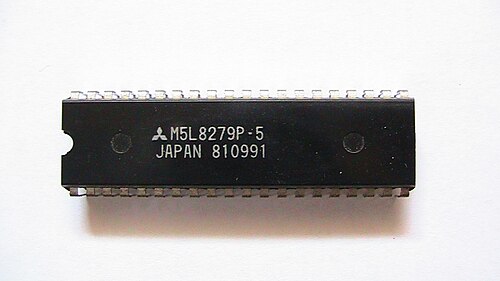

وحدة التحكم Intel 8279 هي وحدة تحكم في لوحة المفاتيح والشاشة، مصممة للتوافق مع معالجات Intel 8085 و 8086 و 8088 . كان الإصدار الصناعي من ID8279 متوفرًا بسعر 30.70 دولارًا أمريكيًا عند شراء 100 وحدة. ^{[ 1 ]} أهم ميزاتها هي: ^{[ 2 ]}

• عمليات لوحة المفاتيح والشاشة في آن واحد.
• وضع لوحة المفاتيح الممسوحة ضوئياً.
• وضع المستشعر الممسوح ضوئيًا.
• لوحة مفاتيح من 8 أحرف بنظام FIFO.
• ذاكرة عرض RAM بسعة 16 بايت، مدخل يمين أو يسار .
• توقيت المسح القابل للبرمجة.
• يُستخدم للتفاعل بين لوحة المفاتيح والمعالجات الدقيقة المختلفة.

قسم لوحة المفاتيح:

• يتكون قسم لوحة المفاتيح من ثمانية خطوط إرجاع RL0 - RL7 والتي يمكن استخدامها لتشكيل أعمدة مصفوفة لوحة المفاتيح.
• يحتوي على مدخلين إضافيين  : مفتاح التحويل ومفتاح التحكم/الوميض. يتم منع ارتداد المفاتيح تلقائيًا.
• وضعا التشغيل لقسم لوحة المفاتيح هما قفل مفتاحين وضغط عدد من المفاتيح .
• في وضع القفل بمفتاحين، إذا تم الضغط على مفتاحين في وقت واحد، يتم التعرف على المفتاح الأول فقط.
• في وضع تمرير المفاتيح المتعددة، يتم التعرف على المفاتيح المتزامنة وتخزين رموزها في FIFO.
• يحتوي قسم لوحة المفاتيح أيضًا على ذاكرة وصول عشوائي (RAM) من نوع FIFO (الأول في الأول خارج) بحجم 8 × 8.
• يمكن لذاكرة FIFO تخزين ثمانية رموز مفاتيح في وضع مسح لوحة المفاتيح. كما يتم تخزين حالة مفتاح Shift ومفتاح Control مع رمز المفتاح. يُصدر المعالج 8279 إشارة مقاطعة عند وجود إدخال في ذاكرة FIFO.
• في وضع مصفوفة المستشعرات، تُخزَّن حالة 64 مفتاحًا (أي حالة الفتح/الإغلاق) في ذاكرة الوصول العشوائي FIFO. إذا تغيرت حالة أي من هذه المفاتيح، يقوم المعالج 8279 بتفعيل مقاطعة IRQ لإيقاف المعالج.

قسم العرض:

• يحتوي قسم العرض على ثمانية خطوط إخراج مقسمة إلى مجموعتين A0-A3 و B0-B3.
• يمكن استخدام خطوط الإخراج إما كمجموعة واحدة من ثمانية خطوط أو كمجموعتين من أربعة خطوط، بالاقتران مع خطوط المسح لعرض متعدد الإرسال .
• يتم توصيل خطوط الإخراج بالأنودات من خلال ترانزستورات القيادة في حالة مصابيح LED ذات 7 أجزاء ذات كاثود مشترك.
• يتم توصيل الكاثودات بخطوط المسح من خلال ترانزستورات القيادة.
• يمكن إطفاء الشاشة بواسطة خط BD (المنخفض).
• يتكون قسم العرض من ذاكرة وصول عشوائي للعرض بحجم 16 × 8. ويمكن لوحدة المعالجة المركزية القراءة من أي موقع في ذاكرة الوصول العشوائي للعرض أو الكتابة إليه.

قسم المسح الضوئي:

• يحتوي قسم المسح الضوئي على عداد مسح ضوئي وأربعة خطوط مسح ضوئي، من SL0 إلى SL3.
• في وضع المسح الضوئي بعد فك التشفير، سيكون خرج خطوط المسح الضوئي مشابهًا لفك التشفير من 2 إلى 4.
• في وضع المسح المشفر، سيكون ناتج خطوط المسح عبارة عن عدد ثنائي، ويجب استخدام جهاز فك تشفير خارجي لتحويل العدد الثنائي إلى ناتج تم فك تشفيره.
• خطوط المسح مشتركة بين لوحة المفاتيح والشاشة.
• تُستخدم خطوط المسح لتشكيل صفوف لوحة المفاتيح المصفوفية، كما أنها متصلة بمحركات الأرقام الخاصة بشاشة العرض متعددة الإرسال، لتشغيلها وإيقافها.

قسم واجهة وحدة المعالجة المركزية:

• يتولى قسم واجهة وحدة المعالجة المركزية مسؤولية نقل البيانات بين 8279 والمعالج.
• يحتوي هذا القسم على ثمانية خطوط بيانات ثنائية الاتجاه من DB0 إلى DB7 لنقل البيانات بين 8279 ووحدة المعالجة المركزية.
• يحتوي على خط عنوان واحد لتحديد مخزن البيانات (A0=0) أو سجل التحكم (A0=1) الخاص بـ 8279.
• تُستخدم إشارات التحكم WR (منخفضة النشاط)، وRD (منخفضة النشاط)، وCS (منخفضة النشاط)، وA0 للقراءة/الكتابة إلى 8279.
• يحتوي على خط طلب مقاطعة IRQ، لنقل البيانات مع المعالج عن طريق المقاطعة.
• يبلغ تردد الساعة الداخلية للمعالج 8279 اسميًا 100 كيلوهرتز . يقوم مقسم التردد الداخلي بتقسيم إشارة الساعة الخارجية على عدد صحيح بين 2 و31 (شاملًا كلا العددين) لإنتاج إشارة الساعة الداخلية.
• تقوم إشارة إعادة الضبط بضبط جهاز 8279 على شاشة عرض مكونة من 16 حرفًا مع وضعين لقفل لوحة المفاتيح.

في نظام يعتمد على المعالج الدقيق، عندما يتم توصيل لوحة المفاتيح وشاشة LED ذات 7 أجزاء باستخدام المنافذ أو المزالج، فإن المعالج يجب أن يقوم بالمهمة التالية.

• مسح لوحة المفاتيح
• إزالة ارتداد المفاتيح
• توليد رمز المفتاح
• إرسال رمز العرض إلى مؤشر LED
• تحديث الشاشة

أوضاع الإدخال الأساسية لجهاز 8279 هي

• لوحة المفاتيح الممسوحة ضوئيا
• مصفوفة المستشعر الممسوحة ضوئيا
• مدخلات نبضية
• أوضاع العرض

نمطا الإخراج الأساسيان هما

• مدخل يساري (نوع الآلة الكاتبة)
• إدخال من اليمين (نوع الآلة الحاسبة)

رابط ورقة البيانات الكاملة:

http://www.futurlec.com/Datasheet/80Series/8279.pdf
