مركاتور الأيرلندي المستعرض
نظام الإحداثيات الأيرلندي المستعرض ميركاتور ( ITM ) هو نظام الإحداثيات الرسمي المُسقط لأيرلندا. وقد تم تنفيذه بشكل مشترك من قبل هيئة المساحة الأيرلندية (OSi) وهيئة المساحة في أيرلندا الشمالية (OSNI) في عام 2001. وهو يعتمد على إسقاط خريطة ميركاتور المستعرض ، المُحسَّن لجزيرة أيرلندا.
تاريخ
كان نظام الإحداثيات الشبكية الأيرلندي القديم يتطلب "ترجمة" قياسات نظام تحديد المواقع العالمي (GPS) (باستخدام تحويلات الإحداثيات ). وكلما زادت دقة قياسات نظام تحديد المواقع العالمي، زادت الأخطاء التي تُدخلها عملية الترجمة.
في حين أن نظام الإحداثيات UTM الحالي قد لبى جزئياً متطلبات التوافق المباشر مع نظام تحديد المواقع العالمي (GPS)، إلا أنه كان يعاني من بعض العيوب، بما في ذلك مستويات متفاوتة من التشوه عبر الجزيرة بسبب وجود خط الزوال المركزي على الساحل الغربي لأيرلندا.
كان على النظام الجديد أن يستوفي معايير متعددة: التوافق مع نظام تحديد المواقع العالمي (GPS)، والحد الأدنى من تشوه الخريطة لجزيرة أيرلندا بأكملها، وأن يكون متوافقًا مع الخرائط الحالية. وقد تم اختيار إسقاط ميركاتور المستعرض المُخصص.
سيتم استخدام نظام الإحداثيات الأيرلندي (ITM) ونظام الإحداثيات الأيرلندي الأقدم والأكثر رسوخًا بالتوازي (مبدئيًا على الأقل). ونتيجةً لذلك، كان لا بد من أن تكون إحداثيات نظام الإحداثيات الأيرلندي مختلفة بشكل واضح حتى لا يخلط المستخدمون بينهما. وقد تم ذلك عن طريق نقل نقطة الأصل الوهمية لنظام الإحداثيات الأيرلندي إلى داخل المحيط الأطلسي، مما أدى إلى إنشاء أرقام إحداثيات مختلفة بشكل كبير لأي موقع محدد.
بينما تعتزم كل من OSi و OSNI توفير معلومات الخرائط بتنسيق الشبكة الأيرلندية القديمة في المستقبل، فقد أوصت المؤسسة الأيرلندية للمساحين باعتماد ITM في أسرع وقت ممكن كنظام الإحداثيات الرسمي المفضل لأيرلندا.
أمثلة

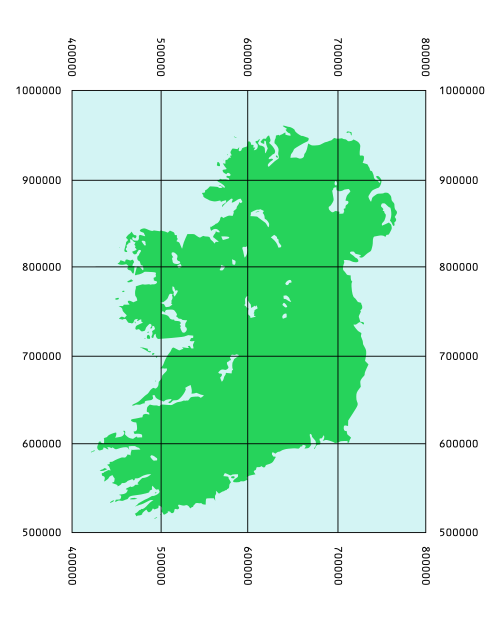

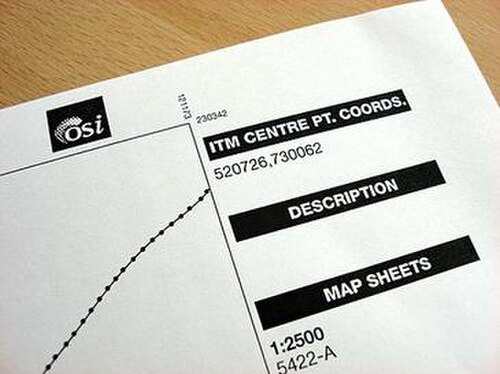

تُعطى إحداثيات نظام ITM عادةً على شكل زوج من الأرقام، كل رقم مكون من ستة خانات (باستثناء الأرقام التي تلي الفاصلة العشرية، والتي قد تُستخدم في عمليات المسح الدقيقة للغاية). الرقم الأول هو دائمًا الإحداثي الشرقي ، والثاني هو الإحداثي الشمالي . ويُقاس كل من الإحداثي الشرقي والشمالي بالأمتار من نقطة الأصل الوهمية .
إحداثيات نظام إدارة الحركة الجوية (ITM) لبرج دبلن في شارع أوكونيل هي:
- 715830، 734697
الرقم الأول هو الإحداثي الشرقي، ويعني أن الموقع يقع على بُعد 715,830 مترًا شرق نقطة الأصل الوهمية (على طول المحور السيني ). أما الرقم الثاني فهو الإحداثي الشمالي، ويضع الموقع على بُعد 734,697 مترًا شمال نقطة الأصل الوهمية (على طول المحور الصادي ).
إحداثيات الشبكة الأيرلندية المكافئة لنفس الموقع هي:
- 315904، 234671 أو O1590434671
يُقدّم مثال برج دبلن تحديدًا دقيقًا للموقع يصل إلى متر واحد. باستخدام نظام ITM، يُمكن تحديد إحداثيات أكثر دقة لموقع مُعيّن باستخدام فاصلة عشرية بعد أول ستة أرقام في الإحداثيات الشرقية والشمالية.
إحداثيات ITM لمحطة GPS السلبية في مكتب OSi هي:
- شرقاً 709885.081 متر، شمالاً 736167.699 متر
تحتوي إحداثيات ITM هذه على ثلاثة أرقام بعد الفاصلة العشرية، مما يوفر تحديدًا للموقع بدقة تصل إلى المليمتر. لاحظ أيضًا كيف يُشار إلى الإحداثي الشرقي في هذا المثال بالحرف "E"، وكذلك الإحداثي الشمالي بالحرف "N". ويُشار إلى أن الإحداثيات بوحدة المتر بالحرف "m" الصغير.
لا يسمح نظام ITM باستخدام عدد كبير من الأحرف والإحداثيات المختصرة كما هو الحال في نظام الإحداثيات الأيرلندي . يجب تحديد كل إحداثية بستة أرقام على الأقل في كل من الشرق والشمال انطلاقاً من نقطة الأصل الوهمية.
مقارنة بين أنظمة ITM و Irish Grid و UTM
| ITM | شبكة الكهرباء الأيرلندية | UTM 29 | |
|---|---|---|---|
| القطع الناقص المرجعي : | GRS80 | معدل هوائي | GRS80 |
| خط الزوال المركزي: | 8° غرباً | 8° غرباً | 9° غرباً |
| المقياس على خط الزوال المركزي: | 0.999 820 | 1.000 035 | 0.999 600 |
| الأصل الحقيقي: | 53° 30' شمالاً؛ 8° غرباً | 53° 30' شمالاً؛ 8° غرباً | 0° 00' شمالاً؛ 9° غرباً |
| أصل زائف: | 600,000 متر غرباً؛ 750,000 متر جنوباً | 200,000 متر غرباً؛ 250,000 متر جنوباً | 500,000 متر غرباً؛ 0 متر جنوباً |
| المرجع الرأسي : | رأس مالين | رأس مالين | ؟ |
| رمز EPSG : | 2157 | 29902 | 32629 |
