موظفو المستوى

مسطرة التسوية ، أو قضيب التسوية ، هي قضيب مدرج مصنوع من الخشب أو الألومنيوم، يُستخدم مع جهاز التسوية لتحديد فرق الارتفاع بين النقاط أو ارتفاعات النقاط فوق مستوى مرجعي رأسي . وعند استخدامها في تحديد المدى الاستاديومتري ، تُسمى مسطرة التسوية بقضيب الاستاديوم .

قد تكون قضبان التسوية قطعة واحدة، لكن العديد منها يتكون من أجزاء قابلة للتقصير للتخزين والنقل أو الإطالة للاستخدام. يمكن تقصير قضبان الألومنيوم عن طريق إدخال أجزائها داخل بعضها البعض، بينما يمكن ربط أجزاء القضبان الخشبية ببعضها البعض بوصلات انزلاقية أو مفاصل انزلاقية ، أو تثبيتها بمفصلات لطيها عند عدم الاستخدام.

توجد أنواع عديدة من المساطر، ولكل نوع اسم يدل على شكل التدريجات ​​وخصائص أخرى. قد تكون العلامات بالوحدات الإمبراطورية أو المترية. بعض المساطر مدرجة من جانب واحد فقط، بينما البعض الآخر مدرج من كلا الجانبين. إذا كانت العلامات مدرجة من كلا الجانبين، فقد تكون متطابقة أو قد تحمل وحدات إمبراطورية على جانب ووحدات مترية على الجانب الآخر.

في الصورة على اليمين، يظهر كل من قضيب التسوية المتري (يسار) والإمبراطوري (يمين). وهو قضيب ألومنيوم ذو وجهين، مطلي باللون الأبيض وعليه علامات بألوان متباينة. يتميز الجانب الإمبراطوري بخلفية صفراء زاهية.

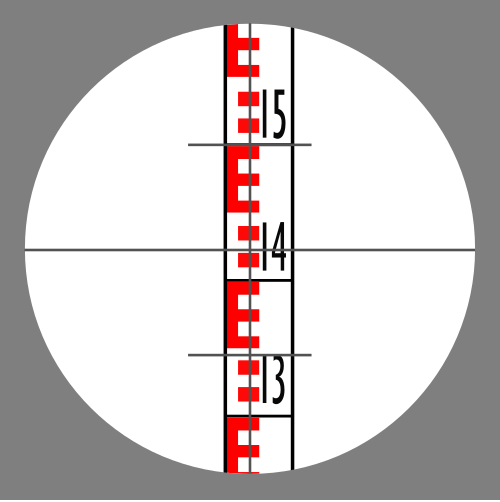

يحتوي المقياس المتري على تدريجات ​​رئيسية مرقمة بالمتر وأجزاء من المتر (مثلاً، 18 يساوي 1.8 متر - توجد فاصلة عشرية صغيرة بين الرقمين). بين العلامات الرئيسية يوجد إما نمط من المربعات والفراغات بألوان مختلفة، أو شكل حرف E (أو صورته المعكوسة) بمكونات أفقية وفراغات متساوية الحجم. في كلا جزئي النمط، يبلغ ارتفاع المربعات أو الخطوط أو الفراغات سنتيمترًا واحدًا بالضبط. عند النظر من خلال تلسكوب الجهاز، يمكن للمراقب تقدير ارتفاع علامة 1  سم بصريًا إلى عُشر ارتفاعها، مما يعطي قراءة دقيقة بالمليمتر. عادةً ما تُسجل القراءات بدقة المليمتر. على هذا الجانب من المقياس، تتناوب ألوان العلامات بين الأحمر والأسود مع كل متر من الطول.

تُقاس الوحدات الإمبراطورية بالأقدام (أرقام حمراء كبيرة)، وأجزاء من عشرة أقدام (أرقام سوداء صغيرة)، وأجزاء من مئة أقدام (علامات غير مرقمة أو مسافات بين العلامات). تُشير قمة العلامة الطويلة ذات الطرف المائل للأعلى إلى نقطة عُشر القدم. أما النقطة الواقعة في منتصف المسافة بين علامتي عُشر القدم فتُشير إليها قاعدة علامة سوداء متوسطة الطول ذات طرف مائل للأسفل. يبلغ طول كل علامة أو مسافة حوالي 3 مم، مما يُعطي دقة مماثلة تقريبًا لدقة المسطرة المترية.

تأتي قضبان الصيد في فئتين:

1. قضبان القراءة الذاتية (تسمى أحيانًا قضبان التحدث).
2. قضبان التوجيه.

قضبان القراءة الذاتية هي قضبان يقرأها الشخص الذي ينظر إليها من خلال تلسكوب الجهاز. وتكون التدريجات ​​واضحة بما يكفي لقراءتها بدقة جيدة. أما قضبان الهدف، فهي مزودة بهدف. الهدف عبارة عن لوحة دائرية أو بيضاوية مقسمة إلى أربعة أجزاء بألوان متباينة، مثل الأحمر والأبيض في الأجزاء المتقابلة. يسمح ثقب في المنتصف لمستخدم الجهاز برؤية مقياس القضيب. يقوم مساعد المستخدم بضبط الهدف وفقًا لتعليمات فني الجهاز. عندما يُضبط الهدف ليتوافق مع شعيرات الجهاز، يسجل مساعد المستخدم قيمة المستوى. قد يحتوي الهدف على فرنييه يسمح بقراءة أجزاء التدريج.

تقرأ أجهزة التسوية الرقمية إلكترونيًا مقياسًا مُرمّزًا على المسطرة. وتتضمن هذه الأجهزة عادةً خاصية تسجيل البيانات. يُغني التشغيل الآلي المشغل عن قراءة المقياس وتدوين القيمة، مما يقلل الأخطاء. كما يمكنه أيضًا حساب وتطبيق تصحيحات الانكسار والانحناء.

قضبان المساحين هي قضبان خاصة تُستخدم في المسوحات الطبوغرافية. تحتوي هذه القضبان على علامة الصفر عند منتصف الارتفاع، وتزداد التدريجات ​​في كلا الاتجاهين بعيدًا عن منتصف الارتفاع.

أثناء الاستخدام، يتم ضبط قضيب التسوية بحيث تكون نقطة الصفر مستوية مع الجهاز (أو مع عين المساح إذا كان يستخدم ميزانًا يدويًا لأعمال ذات دقة منخفضة). عند وضعه في أي نقطة يُراد قراءة مستوى التسوية منها، تكون القيمة المرئية هي الارتفاع فوق أو تحت موضع المشاهد.

يحتوي عصا قياس التضاريس البديلة على تدريجات ​​مرقمة تصاعدياً من القاعدة.

• قضبان التسوية ( مؤرشفة بتاريخ 31 ديسمبر 2019 في أرشيف الإنترنت )

1. ريموند ديفيس، فرانسيس فوت، جو كيلي، المسح: النظرية والتطبيق ، شركة ماكجرو هيل للنشر، 1966، LC 64-66263
