كانت الشعيرات المتقاطعة تُصنع في الأصل من الشعر أو خيوط العنكبوت ، نظرًا لرقة هذه المواد وقوتها. ^{[ 5 ]} تستخدم العديد من المناظير الحديثة شعيرات متقاطعة سلكية، يمكن تسطيحها بدرجات متفاوتة لتغيير عرضها. عادةً ما تكون هذه الأسلاك فضية اللون، ولكنها تظهر سوداء عند إضاءتها من الخلف بواسطة الصورة المارة عبر عدسات المنظار. تتميز الشبكات السلكية ببساطتها، إذ تتطلب خطوطًا تمتد عبر الشبكة بالكامل، وتقتصر أشكالها على اختلافات السماكة المسموح بها عند تسطيح السلك؛ ومن الممكن استخدام شعيرات متقاطعة مزدوجة، وشعيرات متقاطعة بنقاط، كما يمكن استخدام خطوط أفقية أو رأسية متعددة. تتميز الشعيرات المتقاطعة السلكية بمتانتها وقوتها، وعدم إعاقتها للضوء المار عبر المنظار.

في أدوات علم الفلك القديمة، كانت تُصنع شعيرات التقاطع وعلامات الاستاديا باستخدام خيوط مأخوذة من شرنقة عنكبوت الناسك البني ، الذي يُعدّ حريره الناعم والقوي للغاية شعيرات تقاطع ممتازة. ^{[ 6 ] [ 7 ]}

كان فيليب دي لا هير أول من اقترح استخدام شبكات التصويب الزجاجية المحفورة عام 1700. ^{[ 8 ]} اعتمدت طريقته على نقش الخطوط على لوح زجاجي باستخدام رأس ماسي . في الواقع، تُحفر العديد من شبكات التصويب الحديثة على لوح زجاجي رقيق ، مما يتيح مرونة أكبر في الأشكال. يمكن أن تحتوي شبكات التصويب الزجاجية المحفورة على عناصر عائمة لا تتقاطع مع الشبكة؛ وتُعد الدوائر والنقاط شائعة، كما تحتوي بعض أنواع شبكات التصويب الزجاجية على أقسام معقدة مصممة للاستخدام في تقدير المدى وتعويض انخفاض وانحراف الرصاصة (انظر المقذوفات الخارجية ). من عيوب شبكات التصويب الزجاجية المحتملة أن سطح الزجاج يعكس بعض الضوء (حوالي 4% لكل سطح على الزجاج غير المطلي ^{[ 9 ]} )، مما يقلل من نفاذية الضوء عبر المنظار، على الرغم من أن هذا الفقدان للضوء يكاد يكون معدومًا إذا كان الزجاج متعدد الطبقات (الطلاء هو المعيار في جميع المنتجات البصرية الحديثة عالية الجودة).

يمكن إضاءة الشبكات إما بواسطة أنبوب ضوئي بلاستيكي أو من الألياف البصرية يجمع الضوء المحيط، أو بواسطة مصباح LED يعمل بالبطارية في ظروف الإضاءة المنخفضة . كما تستخدم بعض المناظير التحلل الإشعاعي للتريتيوم للإضاءة، والذي يمكن أن يعمل لمدة 11 عامًا دون الحاجة إلى بطارية، كما هو الحال في منظار SUSAT البريطاني لبندقية SA80 (L85) الهجومية، وفي منظار ACOG الأمريكي (منظار القتال البصري المتقدم) . يُعد اللون الأحمر الأكثر شيوعًا، لأنه الأقل تأثيرًا على الرؤية الليلية للمستخدم ، ولكن بعض المنتجات تستخدم إضاءة خضراء أو صفراء، إما كلون ثابت أو قابلة للتغيير حسب اختيار المستخدم.

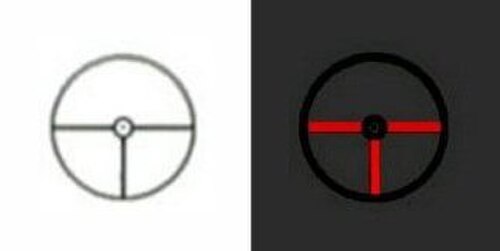

تُنتج الشبكات المتوازية بواسطة أجهزة بصرية غير مكبرة، مثل المناظير العاكسة (التي تُسمى غالبًا مناظير الانعكاس )، والتي تُظهر للمستخدم صورة الشبكة مُركّبة على مجال الرؤية، بالإضافة إلى مناظير التجميع العمياء التي تُستخدم بكلتا العينين. تُصنع الشبكات المتوازية باستخدام مُجمّعات بصرية انكسارية أو عاكسة لتوليد صورة متوازية لشبكة مُضاءة أو عاكسة. تُستخدم هذه الأنواع من المناظير في معدات المسح/التثليث، وللمساعدة في توجيه التلسكوبات السماوية، وكأجهزة تصويب على الأسلحة النارية . تاريخيًا، استُخدمت هذه المناظير في أنظمة الأسلحة العسكرية الكبيرة التي يُمكنها توفير مصدر كهربائي لإضاءتها، حيث يحتاج المُشغل إلى مجال رؤية واسع لتتبع وتحديد مدى هدف متحرك بصريًا (أي الأسلحة من عصر ما قبل الليزر / الرادار / الحاسوب ). في الآونة الأخيرة، أصبحت المناظير التي تستخدم ثنائيات باعثة للضوء متينة ومنخفضة استهلاك الطاقة كشبكة تصويب (تسمى مناظير النقطة الحمراء ) شائعة في الأسلحة الصغيرة، مع إصدارات مثل Aimpoint CompM2 التي يستخدمها الجيش الأمريكي على نطاق واسع.

تستخدم مناظير الأسلحة الهولوغرافية صورة هولوغرافية لشبكة التصويب على مدى محدد، مدمجة في نافذة الرؤية، بالإضافة إلى صمام ليزري متوازي لإضاءتها. من مزايا هذه المناظير أنها تتجنب مشكلة اختلاف المنظر الموجودة في بعض المناظير البصرية القائمة على الموازاة (مثل منظار النقطة الحمراء )، حيث يتسبب المرآة الكروية المستخدمة في حدوث انحراف كروي قد يؤدي إلى انحراف شبكة التصويب عن المحور البصري للمنظار . كما أن استخدام الهولوغرام يُغني عن الحاجة إلى طلاءات عاكسة ضيقة النطاق لتعتيم الصورة، ويتيح استخدام شبكات تصويب بأي شكل أو حجم تقريبًا . من عيوب مناظير الأسلحة الهولوغرافية وزنها وقصر عمر بطاريتها. وكما هو الحال مع مناظير النقطة الحمراء، أصبحت مناظير الأسلحة الهولوغرافية شائعة الاستخدام في الأسلحة الصغيرة، حيث تُستخدم نماذج مثل Eotech 512.A65 ونماذج مشابهة من قبل الجيش الأمريكي ^{[ 10 ]} والعديد من وكالات إنفاذ القانون.

بينما تُعدّ الخطوط المتقاطعة الرفيعة التقليدية الشكل الأصلي والأكثر شيوعًا لشعيرات التصويب، إلا أنها الأنسب للتصويب الدقيق على الأهداف ذات التباين العالي، إذ يسهل فقدان هذه الخطوط الرفيعة في الخلفيات المعقدة، كما هو الحال في الصيد. أما الخطوط السميكة، فيسهل تمييزها على الخلفيات المعقدة، لكنها تفتقر إلى دقة الخطوط الرفيعة. وتُعدّ أنواع شعيرات التصويب الأكثر شيوعًا في المناظير الحديثة هي أنواع مختلفة من شعيرات التصويب المزدوجة ، حيث تكون الخطوط سميكة على المحيط ورفيعة في المنتصف. تسمح الخطوط السميكة للعين بتحديد مركز الشبكة بسرعة، بينما تُمكّن الخطوط الرفيعة في المركز من التصويب بدقة. وقد تُصمّم الخطوط الرفيعة في شبكة التصويب المزدوجة لتُستخدم أيضًا كمقياس. تُسمى هذه الشبكة بشبكة 30/30، وتغطي خطوطها الرفيعة 30 دقيقة قوسية (0.5 درجة)، أي ما يُعادل تقريبًا 30 بوصة على مسافة 100 ياردة أو 90 سنتيمترًا على مسافة 100 متر. وهذا يمكّن الرامي الخبير من استنتاج المدى، على أساس الحجم المعروف للجسم المرئي، (بدلاً من التخمين أو التقدير) ضمن حد خطأ مقبول.

قد تقع شبكة التصويب في المستوى البؤري الأمامي أو الخلفي (المستوى البؤري الأول أو المستوى البؤري الثاني) ^{[ 11 ]} للمنظار. في المناظير ذات التكبير الثابت، لا يوجد فرق يُذكر، أما في المناظير ذات التكبير المتغير، فتبقى شبكة التصويب في المستوى الأمامي ثابتة الحجم مقارنةً بالهدف، بينما تبقى شبكة التصويب في المستوى الخلفي ثابتة الحجم بالنسبة للمستخدم مع تغير حجم صورة الهدف. تتميز شبكات التصويب في المستوى البؤري الأمامي بمتانة أكبر، لكن معظم المستخدمين الأمريكيين يفضلون ثبات حجم الشبكة مع تغير حجم الصورة، لذا فإن جميع المناظير الأمريكية الحديثة ذات التكبير المتغير تقريبًا مصممة في المستوى البؤري الخلفي. غالبًا ما يترك مصنّعو البصريات عالية الجودة في أمريكا وأوروبا للعميل خيار تركيب شبكة التصويب في المستوى البؤري الأمامي أو الثاني.

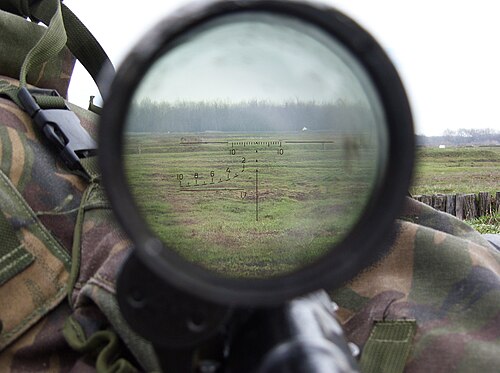

تُعدّ المناظير التلسكوبية للأسلحة النارية، والتي تُعرف عمومًا باسم "المناظير" ، على الأرجح أكثر الأجهزة ارتباطًا بعلامة التصويب. غالبًا ما تستخدم الأفلام ووسائل الإعلام الرؤية من خلال علامة التصويب كأداة درامية، مما أكسب علامة التصويب انتشارًا ثقافيًا واسعًا.

يُطلق على الشبكات المستخدمة في المجاهر اسم " الشبكة" ، وهو مصطلح شائع في الكتيبات الفنية البريطانية والعسكرية البريطانية. وقد شاع استخدامه خلال الحرب العالمية الأولى . ^{[ 12 ]}

في التطبيقات الفلكية، قد تكون الشبكات بسيطة على شكل شعيرات متقاطعة، أو أكثر تعقيدًا لأغراض خاصة. فعلى سبيل المثال، قد تحتوي التلسكوبات المستخدمة في المحاذاة القطبية على شبكة تُشير إلى موقع نجم القطب الشمالي بالنسبة للقطب السماوي الشمالي. أما التلسكوبات المستخدمة في القياسات الدقيقة جدًا، فتستخدم ميكرومترًا خيطيًا كشبكة، ويمكن للمستخدم ضبطه لقياس المسافات الزاوية بين النجوم.

تُستخدم المناظير العاكسة بشكل شائع لتوجيه التلسكوبات، وغالبًا ما تُستخدم مع تلسكوب صغير مزود بشبكة تصويب متقاطعة. فهي تُسهّل توجيه التلسكوب نحو الأجرام السماوية .

تم اختيار كوكبة الشبكة للاعتراف بالشبكة ومساهماتها في علم الفلك.

في مجال المسح، تُصمَّم الشبكات لأغراض محددة. وتختلف الشبكات المستخدمة في أجهزة التسوية وأجهزة قياس الزوايا اختلافًا طفيفًا. ومع ذلك، قد تحتوي كلتاهما على ميزات مثل علامات الاستاديا لقياس المسافات.
