شاشة موجهة ضوئية

شاشة الدليل الضوئي (المعروفة أيضًا باسم شاشة الإضاءة الجانبية) هي آلية إلكترونية قديمة كانت تستخدم لعرض الأحرف الأبجدية الرقمية في الأجهزة الإلكترونية مثل الآلات الحاسبة ، وأجهزة القياس المتعددة ، وأدوات القياس المختبرية ، وآلات الترفيه مثل ألعاب الكرة والدبابيس .

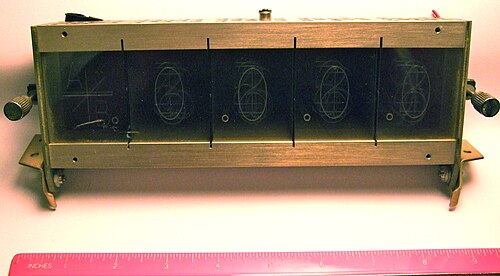

يتكون هذا الجهاز من مجموعة من الألواح المتراصة من الأكريليك أو البلاستيك الشفاف، كل منها محفور عليه رقم أو حرف لعرضه. ينعكس الضوء المنبعث من مصابيح متوهجة يتم التحكم بها بشكل مستقل ، والذي يمر عبر حواف هذه الألواح، على الأسطح الداخلية للبلاستيك. وعندما يصطدم الضوء بالأرقام المحفورة، يتشتت، مما ينتج عنه رقم أو حرف مضيء بشكل ساطع.

تم اكتشاف مبدأ الإضاءة الجانبية مبكرًا واستُخدم في اللافتات التجارية. تم تقديم طلب براءة اختراع أمريكية رقم 1,139,723 لـ"لافتة كهربائية مضاءة جانبيًا" في 31 يوليو 1914، ومُنحت في عام 1915. ^{[ 1 ]} كما تم تقديم طلبات براءات اختراع أخرى مماثلة ( 1,707,965 ، 1,741,748 ، 2,082,724 ، 2,623,313 ) للافتات المضيئة بين عامي 1928 و1948. ^{[ 1 ]} إلا أن الحاجة إلى قراءة الأرقام برزت مع ظهور الحواسيب الإلكترونية في خمسينيات القرن العشرين، مع العديد من الاختراعات المستقلة، سواء في مجال الإضاءة الجانبية أو أنابيب النيكسي أو غيرها من التقنيات.

تم تقديم طلب براءة الاختراع الأمريكية رقم 2,751,584 لجهاز قراءة مرئي متعدد الطبقات بإضاءة جانبية في 10 نوفمبر 1953، من قبل المخترع كارل إل. إيسبورن من هاوثورن، كاليفورنيا، لصالح شركة ناشيونال كاش ريجستر وتم منحها في 19 يونيو 1956. ^{[ 1 ]}

بالنسبة لاختراع مماثل لـ "مؤشر إشارة متعدد الرموز المرئي المدمج"، تم تقديم براءة الاختراع الأمريكية رقم 2,766,447 في 7 يوليو 1954، من قبل ويسلي إي. وودسون الابن، إل كاجون، وجاك آي. مورغان من سان دييغو، كاليفورنيا، وتم منحها في 9 أكتوبر 1956. ^{[ 1 ]}

تم تقديم طلب براءة الاختراع الأمريكية رقم 2,813,266 لـ "جهاز مؤشر ووسائل تركيبه" في 9 يناير 1956، من قبل أندرو إف. كاي، وكوفرت بي. ميريديث، وليونارد إم. شول من مقاطعة سان دييغو، كاليفورنيا، وتم منحها في 12 نوفمبر 1957. ^{[ 1 ]} تصف براءة الاختراع هذه عرضًا لخمسة أرقام متجاورة، بينما تصف البراءتان السابقتان رقمًا واحدًا فقط.

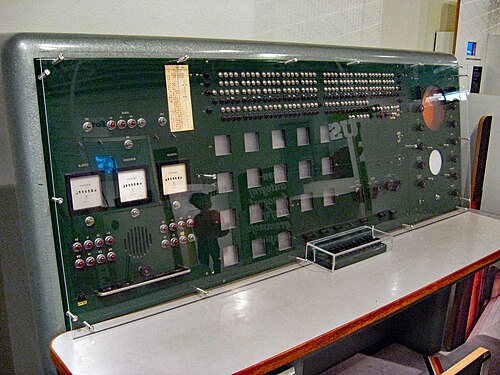

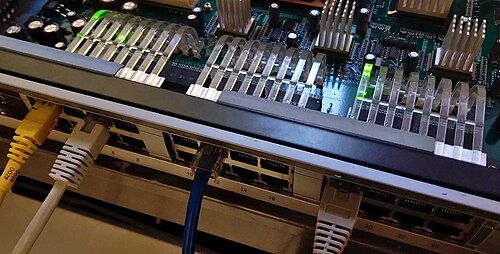

أصبحت هذه التقنية قديمة الطراز مع ظهور الثنائيات الباعثة للضوء (LED) في سبعينيات القرن الماضي، إلا أن أنابيب توجيه الضوء لا تزال تُستخدم في صناعة الإلكترونيات، في الحالات التي يصعب فيها وضع الثنائيات الباعثة للضوء في الموقع المناسب على الشاشة أو الإطار. في مثل هذه الحالات، تُزود الثنائيات الباعثة للضوء المثبتة على لوحات الدوائر المطبوعة بموجهات ضوئية لتوجيه الضوء إلى الموضع المطلوب. ويعتمد هذا على نفس المبدأ المستخدم في الألياف الضوئية .
