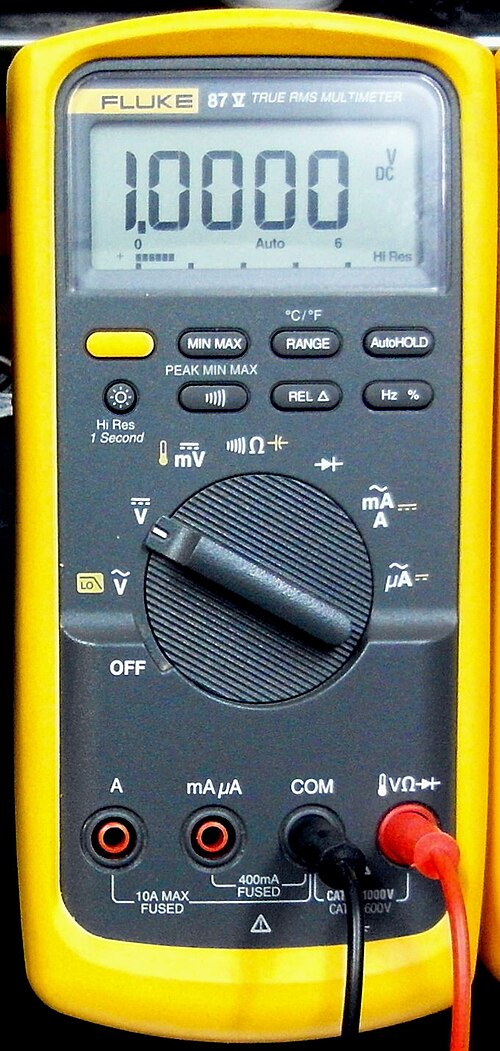

جهاز قياس متعدد

كان الجلفانومتر أول جهاز لقياس التيار بمؤشر متحرك، وقد ظهر عام ١٨٩٠. استُخدمت هذه الأجهزة لقياس المقاومة والجهد باستخدام قنطرة ويتستون ، ومقارنة القيمة المجهولة بجهد أو مقاومة مرجعية. ورغم فائدتها في المختبر، إلا أن هذه الأجهزة كانت بطيئة للغاية وغير عملية في الميدان، فضلاً عن كونها ضخمة وحساسة.

تستخدم آلية قياس دارسونفال-ويستون ملفًا متحركًا يحمل مؤشرًا ويدور على محاور ارتكاز أو رباط مشدود. يدور الملف في مجال مغناطيسي دائم ويُثبَّت بواسطة نوابض حلزونية دقيقة تعمل أيضًا على نقل التيار إلى الملف المتحرك. يوفر هذا النظام قياسًا تناسبيًا بدلًا من مجرد الكشف، ويكون الانحراف مستقلًا عن اتجاه المقياس. وبدلًا من موازنة جسر، يمكن قراءة القيم مباشرةً من مقياس الجهاز، مما يجعل القياس سريعًا وسهلًا.

يُعدّ مقياس الملف المتحرك الأساسي مناسبًا فقط لقياسات التيار المستمر، وعادةً ما يكون نطاقه بين 10  ميكرو أمبير و100  مللي أمبير. ويمكن تعديله بسهولة لقراءة تيارات أعلى باستخدام مقاومات متوازية (مقاومات موصولة بالتوازي مع الحركة الأساسية) أو لقراءة الجهد باستخدام مقاومات موصولة على التوالي تُعرف باسم المضاعفات. أما لقراءة التيارات أو الجهود المترددة، فيلزم استخدام مقوم. وكان من أوائل المقومات المناسبة مقوم أكسيد النحاس الذي طورته وصنعته شركة يونيون سويتش آند سيجنال، سويسفيل، بنسلفانيا، والتي أصبحت لاحقًا جزءًا من شركة ويستنجهاوس بريك آند سيجنال، منذ عام 1927. ^{[ 9 ]}

يُنسب اختراع أول جهاز قياس متعدد الوظائف إلى المهندس دونالد ماكادي، الذي لم يكن راضيًا عن الحاجة إلى حمل العديد من الأجهزة المنفصلة اللازمة لصيانة دوائر الاتصالات . ^{[ 10 ]} اخترع ماكادي جهازًا قادرًا على قياس الأمبير والفولت والأوم ، ولذلك سُمي هذا الجهاز متعدد الوظائف "أفومتر" . ^{[ 11 ]} يتكون الجهاز من مقياس ملف متحرك، ومقاومات جهد دقيقة، ومفاتيح ومآخذ لاختيار النطاق.

كان أول مقياس أفوميتر يتمتع بحساسية 60  أوم/فولت، وثلاثة نطاقات للتيار المستمر (12  مللي أمبير، 1.2  أمبير، و12  أمبير)، وثلاثة نطاقات للجهد المستمر (12، 120، و600  فولت، أو 1200  فولت اختياريًا)،  ونطاق مقاومة 10000 أوم. وفي عام 1927، تم تطوير نسخة محسّنة منه لزيادة عدد النطاقات إلى 13 نطاقًا، وزيادة نطاق الحركة إلى 166.6  أوم/فولت (6  مللي أمبير). وفي عام 1933، طُرحت نسخة "عالمية" مزودة بنطاقات إضافية للتيار والجهد المترددين، وفي عام 1936، قدم مقياس أفوميتر طراز 7 ثنائي الحساسية نطاقي 500 و100  أوم/فولت. ^{[ 12 ]} وبين منتصف الثلاثينيات وحتى الخمسينيات،  أصبح 1000 أوم/فولت معيارًا فعليًا للحساسية في مجال الاتصالات اللاسلكية، وكثيرًا ما كان يُذكر هذا الرقم في كتيبات الخدمة. مع ذلك، أنتجت بعض الشركات المصنعة، مثل سيمبسون وتريبلت وويستون، وجميعها في الولايات المتحدة،  أجهزة قياس الفولتية والمتعددة بقدرة 20,000 أوم/فولت قبل الحرب العالمية الثانية، وصُدِّر بعضها. بعد عامي 1945-1946،  أصبحت قدرة 20,000 أوم/فولت هي المعيار المتوقع للأجهزة الإلكترونية، لكن بعض الشركات المصنعة قدمت أجهزة أكثر حساسية. أما بالنسبة للاستخدامات الصناعية وغيرها من الاستخدامات التي تتطلب تيارات عالية، فقد استمر إنتاج أجهزة القياس المتعددة منخفضة الحساسية، واعتُبرت هذه الأجهزة أكثر متانة من الأنواع الأكثر حساسية.

تأسست شركة آلات لف الملفات الأوتوماتيكية والمعدات الكهربائية (ACWEECO) عام 1923، بهدف تصنيع جهاز قياس الفولتية (Avometer) وآلة لف الملفات التي صممها ماكادي وحصل على براءة اختراعها. وعلى الرغم من كونه مساهمًا في ACWEECO، استمر السيد ماكادي في العمل لدى مكتب البريد حتى تقاعده عام 1933. انضم ابنه، هيو إس. ماكادي، إلى ACWEECO عام 1927 وأصبح مديرًا فنيًا. ^{[ 13 ] [ 14 ] [ 11 ]} طُرح أول جهاز AVO للبيع عام 1923، وظلت العديد من ميزاته دون تغيير يُذكر حتى آخر طراز 8.

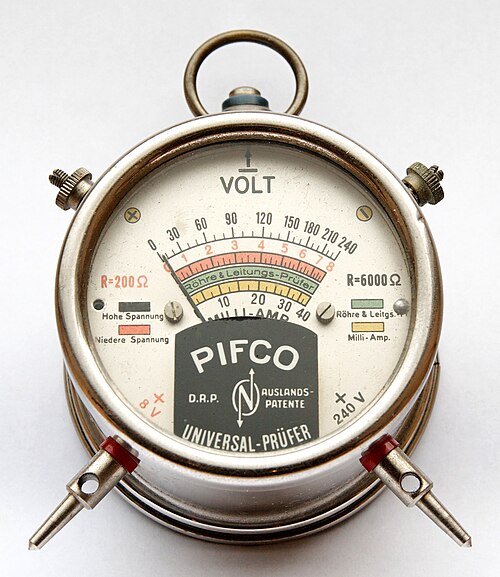

كانت أجهزة القياس الشبيهة بساعات الجيب شائعة الاستخدام في عشرينيات القرن الماضي. وكان الغلاف المعدني يُوصل عادةً بالقطب السالب، وهو ترتيب تسبب في العديد من الصدمات الكهربائية. وكانت المواصفات الفنية لهذه الأجهزة بدائية في كثير من الأحيان، فعلى سبيل المثال، الجهاز الموضح في الصورة مقاومته 25 أوم/فولت فقط  ، ومقياسه غير خطي ، ولا يوجد به ضبط للصفر في كلا النطاقين.

استُخدمت فولتميترات الصمامات المفرغة (VTVM) لقياس الجهد في الدوائر الإلكترونية التي تتطلب مقاومة دخل عالية . تميزت فولتميترات الصمامات المفرغة بمقاومة دخل ثابتة تبلغ عادةً 1 ميجا  أوم أو أكثر، وذلك بفضل استخدام دائرة دخل تابعة للكاثود ، وبالتالي لم تُحمّل الدائرة قيد الاختبار بشكل ملحوظ. استُخدمت فولتميترات الصمامات المفرغة قبل ظهور فولتميترات الترانزستور التناظرية الإلكترونية عالية المقاومة وفولتمرات الترانزستور ذات تأثير المجال (FETVOM). تستخدم العدادات الرقمية الحديثة (DVMs) وبعض العدادات التناظرية الحديثة أيضًا دوائر دخل إلكترونية لتحقيق مقاومة دخل عالية، وتُعادل نطاقات جهدها وظيفيًا نطاقات فولتميترات الصمامات المفرغة. تتغير مقاومة دخل بعض فولتميترات الصمامات الرقمية المصممة بشكل سيئ (خاصةً بعض التصاميم القديمة) خلال دورة القياس الداخلية (أخذ العينات والتثبيت ) ، مما يُسبب تشويشًا لبعض الدوائر الحساسة قيد الاختبار.

تم تصنيع أول جهاز قياس متعدد رقمي في عام 1955 بواسطة شركة Non Linear Systems. ^{[ 15 ] [ 16 ]}

يُزعم أن أول جهاز قياس متعدد رقمي محمول باليد تم تطويره بواسطة فرانك بيشوب من شركة إنترون للإلكترونيات في عام 1977، ^{[ 17 ]} والذي كان يمثل في ذلك الوقت اختراقًا كبيرًا للصيانة واكتشاف الأعطال في الميدان.

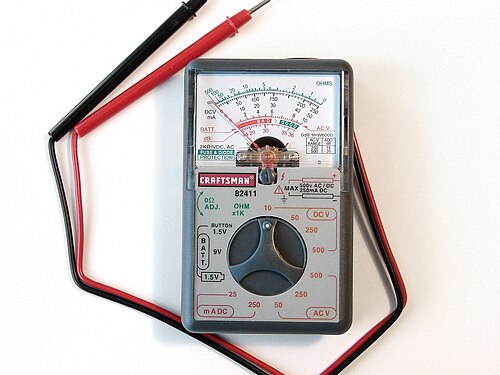

يجمع جهاز القياس المتعدد التناظري غير المُضخّم بين آلية قياس، ومقاومات نطاق، ومفاتيح؛ أما أجهزة قياس الجهد التناظري المُضخّمة (VTVMs) فهي أجهزة قياس تناظرية تحتوي على دوائر إلكترونية فعّالة. في آلية القياس التناظرية، يُقاس جهد التيار المستمر باستخدام مقاومة موصولة على التوالي بين آلية القياس والدائرة قيد الاختبار. يسمح مفتاح (عادةً ما يكون دوارًا) بإدخال مقاومة أكبر على التوالي مع آلية القياس لقراءة جهود أعلى. يُعطي حاصل ضرب تيار الانحراف الأساسي الكامل لآلية القياس، ومجموع المقاومة الموصولة على التوالي ومقاومة آلية القياس نفسها، جهد النطاق الكامل. على سبيل المثال، آلية قياس تتطلب 1  مللي أمبير للانحراف الكامل، بمقاومة داخلية 500  أوم، ستكون مقاومتها الموصولة على التوالي  9500 أوم عند نطاق 10 فولت في جهاز القياس المتعدد . ^{[ 20 ]} بالنسبة لنطاقات التيار التناظرية، تُوصل محولات تحويل منخفضة المقاومة بالتوازي مع آلية القياس لتوجيه معظم التيار حول الملف. مرة أخرى، بالنسبة لحالة حركة افتراضية تبلغ 1 مللي أمبير و 500 أوم على نطاق 1 أمبير، ستكون مقاومة التحويلة أكثر بقليل من 0.5 أوم.

لا تستجيب أجهزة الملف المتحرك إلا للقيمة المتوسطة للتيار المار بها. لقياس التيار المتردد، الذي يتغير صعودًا وهبوطًا بشكل متكرر، يُضاف مقوم إلى الدائرة بحيث ينعكس كل نصف دورة سالبة؛ والنتيجة هي جهد مستمر متغير وغير صفري، تبلغ قيمته القصوى نصف جهد الذروة إلى الذروة للتيار المتردد، بافتراض شكل موجة متناظر. ولأن القيمة المتوسطة المُقوَّمة وقيمة الجذر التربيعي المتوسط ​​(RMS) للموجة تتطابقان فقط في حالة الموجة المربعة، فإن دوائر المقوم البسيطة لا يمكن معايرتها إلا للموجات الجيبية. أما أشكال الموجات الأخرى فتتطلب عامل معايرة مختلفًا لربط قيمة الجذر التربيعي المتوسط ​​بالقيمة المتوسطة. عادةً ما يكون نطاق تردد هذا النوع من الدوائر محدودًا نسبيًا. ونظرًا لأن المقومات العملية تُنتج هبوطًا في الجهد غير صفري، فإن الدقة والحساسية تكونان ضعيفتين عند قيم جهد التيار المتردد المنخفضة. ^{[ 21 ]}

لقياس المقاومة، تعمل مفاتيح كهربائية على توصيل بطارية صغيرة داخل الجهاز بتيار كهربائي يمر عبر الجهاز المراد قياسه وملف القياس. ولأن التيار المتاح يعتمد على حالة شحن البطارية التي تتغير بمرور الوقت، فإن جهاز القياس المتعدد عادةً ما يحتوي على آلية لضبط مقياس الأوم لتصفيره. في الدوائر الكهربائية الشائعة في أجهزة القياس المتعددة التناظرية، يتناسب انحراف المؤشر عكسيًا مع المقاومة، لذا فإن أقصى قيمة للمقياس هي صفر  أوم، وتتوافق المقاومات الأعلى مع انحرافات أصغر. يكون مقياس الأوم مضغوطًا، مما يجعل الدقة أفضل عند قيم المقاومة المنخفضة.

تُسهّل الأجهزة المُضخّمة تصميم شبكات المقاومات المتصلة على التوالي والتوازي. إذ يتم فصل المقاومة الداخلية للملف عن اختيار مقاومات النطاق المتصلة على التوالي والتوازي؛ وبذلك تُصبح الشبكة المتصلة على التوالي مُقسّم جهد . وعند الحاجة إلى قياسات التيار المتردد، يُمكن وضع المُقوّم بعد مرحلة التضخيم، مما يُحسّن الدقة في النطاقات المنخفضة.

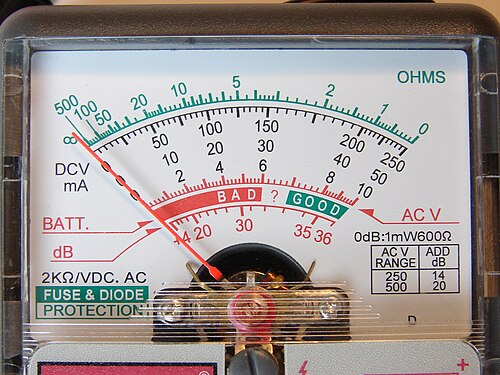

تعتمد آلية قياس المؤشر في جهاز القياس المتعدد التناظري ذي المؤشر المتحرك بشكل أساسي على جلفانومتر ذي ملف متحرك من نوع دارسونفال ، حيث يستخدم إما محاور مرصعة بالجواهر أو أشرطة مشدودة لدعم الملف المتحرك. في جهاز القياس المتعدد التناظري الأساسي، يُسحب التيار اللازم لتحريك الملف والمؤشر من الدائرة المراد قياسها؛ ومن الأفضل عادةً تقليل التيار المسحوب من الدائرة، مما يستلزم استخدام آليات دقيقة. تُقاس حساسية جهاز القياس المتعدد التناظري بوحدة أوم لكل فولت. على سبيل المثال،  يسحب جهاز قياس متعدد منخفض التكلفة ذو حساسية 1000 أوم/فولت تيارًا مقداره 1  مللي أمبير من الدائرة عند أقصى انحراف للمؤشر. ^{[ 22 ]} تتميز أجهزة القياس المتعددة الأكثر تكلفة (والأكثر حساسية ميكانيكيًا) بحساسية تبلغ 20000 أوم لكل فولت وأحيانًا أعلى، حيث تبلغ 50000 أوم لكل فولت (سحب 20  ميكرو أمبير عند النطاق الكامل) الحد الأعلى تقريبًا لجهاز قياس متعدد تناظري محمول للأغراض العامة وغير مكبر.

لتجنب تحميل الدائرة المقاسة بالتيار المسحوب من حركة العداد، تستخدم بعض أجهزة القياس المتعددة التناظرية مُضخِّمًا مُدمجًا بين الدائرة المقاسة وحركة العداد. ورغم أن هذا يزيد من تكلفة الجهاز وتعقيده، إلا أنه باستخدام الصمامات المفرغة أو ترانزستورات تأثير المجال، يُمكن جعل مقاومة الدخل عالية جدًا ومستقلة عن التيار المطلوب لتشغيل ملف حركة العداد. تُسمى هذه الأجهزة المُضخَّمة بأسماء مثل VTVMs (فولتميترات الصمامات المفرغة)، و ^{TVMs ( فولتميترات} الترانزستور)، وFET-VOMs، وما شابهها.

تُعدّ العدادات التناظرية سهلة الاستخدام عندما يكون اتجاه القياس أهم من القيمة الدقيقة المُقاسة في لحظة معينة. فتفسير التغير في الزاوية أو النسبة أسهل من تفسير التغير في قيمة القراءة الرقمية. لهذا السبب، تحتوي بعض أجهزة القياس الرقمية المتعددة على رسم بياني شريطي كشاشة عرض ثانوية، عادةً بمعدل أخذ عينات أسرع من المستخدم في القراءة الأساسية. تتميز هذه الرسوم البيانية الشريطية ذات معدل أخذ العينات السريع باستجابة أفضل من المؤشر المادي للعدادات التناظرية، مما يجعل التقنية القديمة غير ضرورية. مع التيار المستمر أو المتردد المتقلب بسرعة، أو مزيج منهما، تستطيع العدادات الرقمية المتقدمة تتبع وعرض التقلبات بشكل أفضل من العدادات التناظرية، مع قدرتها على فصل وعرض مكونات التيار المستمر والمتردد في آن واحد. ^{[ 24 ]}

بسبب عدم وجود تضخيم، فإن أجهزة القياس المتعددة التناظرية العادية عادةً ما تكون أقل عرضة لتداخل الترددات اللاسلكية ، ولذلك لا تزال تحتل مكانة بارزة في بعض المجالات حتى في عالم أجهزة القياس المتعددة الإلكترونية الأكثر دقة ومرونة. ^{[ 25 ]}

تتميز عدادات القياس التناظرية بأنها أكثر حساسية من الناحية الفيزيائية والكهربائية مقارنةً بالعدادات الرقمية. تحتوي العديد من أجهزة القياس المتعددة التناظرية على مفتاح نطاق مُعَلَّم بوضع "إيقاف" لحماية آلية القياس أثناء النقل، حيث يُطبِّق هذا المفتاح مقاومة منخفضة على آلية القياس، مما يؤدي إلى كبح ديناميكي . يمكن حماية آليات القياس كمكونات منفصلة بنفس الطريقة عن طريق توصيل سلك قصير أو سلك توصيل بين الأطراف عند عدم الاستخدام. أما العدادات التي تحتوي على مقاومة تحويلية عبر الملف، مثل الأميتر، فقد لا تتطلب مقاومة إضافية لإيقاف الحركات غير المنضبطة لمؤشر العداد نظرًا لانخفاض مقاومة المقاومة التحويلية.

لا تزال العديد من الشركات المصنعة تقوم بتصنيع أجهزة قياس متعددة تناظرية عالية الجودة، بما في ذلك Chauvin Arnoux (فرنسا)، وGossen Metrawatt (ألمانيا)، وSimpson and Triplett (الولايات المتحدة الأمريكية).

تستخدم الأجهزة الرقمية، التي تتضمن بالضرورة مضخمات، نفس مبادئ الأجهزة التناظرية لقياس المقاومة. في قياسات المقاومة، يُمرر عادةً تيار ثابت صغير عبر الجهاز قيد الاختبار، ويقرأ مقياس الجهد الرقمي الناتج انخفاض الجهد؛ وهذا يلغي ضغط المقياس الموجود في المقاييس التناظرية، ولكنه يتطلب مصدر تيار دقيق. يمكن لمقياس الجهد الرقمي ذي النطاق التلقائي ضبط شبكة القياس تلقائيًا بحيث تستخدم دوائر القياس الدقة الكاملة لمحول التناظري إلى الرقمي.

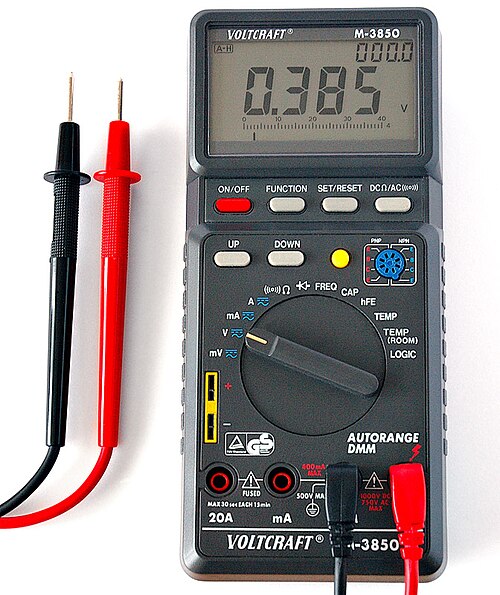

في جهاز القياس الرقمي المتعدد، تُحوّل الإشارة المراد قياسها إلى جهد كهربائي، ثم يُهيّئ مُضخّم ذو كسب مُتحكّم به إلكترونيًا الإشارة مسبقًا. ويعرض جهاز القياس الرقمي المتعدد الكمية المقاسة كرقم، مما يُزيل أخطاء اختلاف المنظر .

قد تحتوي أجهزة القياس الرقمية الحديثة على حاسوب مدمج ، مما يوفر العديد من ميزات الراحة. تشمل التحسينات المتاحة في القياس ما يلي:

• تتميز أجهزة القياس متعددة النطاقات بخاصية التحديد التلقائي للنطاق، والتي تختار النطاق الصحيح للكمية المراد قياسها بحيث تظهر الأرقام الأكثر أهمية . على سبيل المثال، سيختار جهاز قياس متعدد الأرقام ذو أربعة أرقام تلقائيًا نطاقًا مناسبًا لعرض 12.34 ملي فولت بدلًا من 0.012 فولت، أو ما يُعرف بالتحميل الزائد. عادةً ما تتضمن هذه الأجهزة خاصية تثبيت الجهاز على نطاق محدد، لأن القياس الذي يتسبب في تغييرات متكررة في النطاق قد يُشتت انتباه المستخدم.
• خاصية تحديد القطبية التلقائية لقراءات التيار المستمر، توضح ما إذا كانت القطبية الكهربائية للجهد المطبق موجبة (تتفق مع ملصقات أسلاك العداد) أو سالبة (قطبية معاكسة لأسلاك العداد).
• أخذ العينات والاحتفاظ بها ، والتي ستثبت أحدث قراءة للفحص بعد إزالة الجهاز من الدائرة قيد الاختبار.
• اختبارات محدودة التيار لقياس انخفاض الجهد عبر وصلات أشباه الموصلات . على الرغم من أنها لا تُغني عن جهاز اختبار الترانزستور المناسب ، وبالتأكيد ليست بديلاً عن جهاز تتبع المنحنى المتغير ، إلا أنها تُسهّل اختبار الثنائيات وأنواع مختلفة من الترانزستورات. ^{[ 26 ]}
• تمثيل بياني للكمية قيد الاختبار، على شكل رسم بياني شريطي . هذا يجعل اختبار القبول/الرفض سهلاً، كما يسمح برصد الاتجاهات سريعة التغير.
• راسم إشارة ذو نطاق ترددي منخفض . ^{[ 27 ]}
• أجهزة اختبار الدوائر الكهربائية للسيارات، بما في ذلك اختبارات توقيت السيارات وإشارات التوقف (عادة ما يكون اختبار التوقف وسرعة دوران المحرك متاحًا كخيار ولا يتم تضمينه في أجهزة القياس الرقمية الأساسية للسيارات).
• تتضمن ميزات جمع البيانات البسيطة تسجيل القراءات القصوى والدنيا خلال فترة زمنية محددة، أو أخذ عدد من العينات على فترات زمنية ثابتة. ^{[ 28 ]}
• التكامل مع الملاقط لتقنية التركيب السطحي . ^{[ 29 ]}
• مقياس LCR مدمج للمكونات الصغيرة الحجم SMD والمكونات ذات الثقوب. ^{[ 30 ]}

يمكن ربط أجهزة القياس الحديثة بالحاسوب الشخصي عبر وصلات الأشعة تحت الحمراء (IrDA) ، أو وصلات RS-232 ، أو USB ، أو بلوتوث ، أو ناقل بيانات مثل IEEE-488 . تتيح هذه الوصلة للحاسوب تسجيل القياسات فور إجرائها. كما يمكن لبعض أجهزة القياس الرقمية المتعددة (DMMs) تخزين القياسات وتحميلها إلى الحاسوب. ^{[ 31 ]}

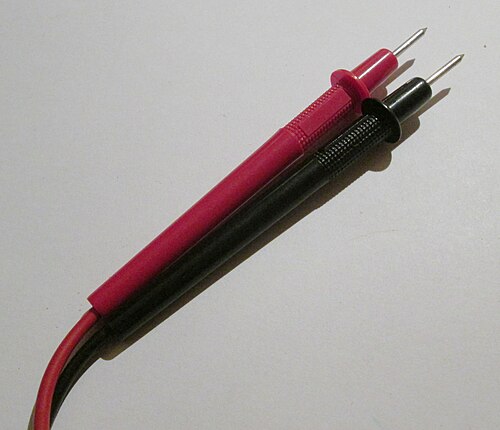

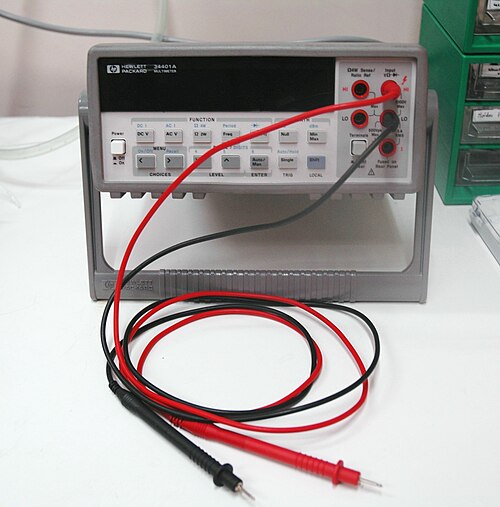

يمكن لجهاز القياس المتعدد استخدام العديد من مجسات الاختبار المختلفة للتوصيل بالدائرة أو الجهاز قيد الاختبار. تُعد مشابك التمساح ، والمشابك الخطافية القابلة للسحب، والمجسات المدببة من أكثر الأنواع شيوعًا. تُستخدم مجسات الملقط لنقاط الاختبار المتقاربة، كما هو الحال في الأجهزة المثبتة على السطح . تُوصل الموصلات بأسلاك مرنة ومعزولة جيدًا تنتهي بموصلات مناسبة للجهاز. تُوصل المجسات بأجهزة القياس المحمولة عادةً بواسطة مقابس موز مغلفة أو غائرة ، بينما قد تستخدم أجهزة القياس المكتبية مقابس موز أو موصلات BNC . كما استُخدمت مقابس 2  مم وأعمدة التوصيل في بعض الأحيان، ولكن استخدامها أقل شيوعًا اليوم. في الواقع، تتطلب معايير السلامة الآن استخدام مقابس موز مغلفة.

يتم وضع مقابس الموز عادةً بمسافة مركزية قياسية تبلغ 3 ⁄4 بوصة (19 مم) ، للسماح بتوصيل المحولات أو الأجهزة القياسية مثل مضاعف الجهد أو مجسات المزدوجة الحرارية.

تُثبّت أجهزة قياس التيار المشبكية حول موصل يحمل تيارًا لقياسه دون الحاجة إلى توصيل الجهاز على التوالي مع الدائرة، أو حتى ملامسة أي معدن. وتعتمد هذه الأجهزة، المُخصصة لقياس التيار المتردد، على مبدأ المحول؛ أما أجهزة قياس التيار المشبكية لقياس التيارات الصغيرة أو التيار المستمر فتتطلب مستشعرات أكثر تطورًا، مثل أنظمة تأثير هول التي تقيس المجال المغناطيسي الثابت لتحديد التيار.

تستطيع أجهزة القياس التناظرية قياس الجهد والتيار باستخدام الطاقة من دائرة الاختبار، لكنها تتطلب مصدر جهد داخلي إضافي لاختبار المقاومة، بينما تحتاج أجهزة القياس الإلكترونية دائمًا إلى مصدر طاقة داخلي لتشغيل دوائرها الداخلية. تستخدم أجهزة القياس المحمولة بطاريات، بينما تستخدم أجهزة القياس المكتبية عادةً التيار الكهربائي الرئيسي؛ وكلا النظامين يسمحان للجهاز باختبار الأجهزة. غالبًا ما يتطلب الاختبار عزل المكون قيد الاختبار عن الدائرة التي يُركّب فيها، وإلا فقد تُشوّه مسارات التيار الطفيلي أو المتسرب القياسات. في بعض الحالات، قد يُشغّل الجهد الناتج من جهاز القياس المتعدد الأجهزة النشطة، مما يُشوّه القياس، أو في حالات نادرة جدًا قد يُتلف عنصرًا في الدائرة قيد الفحص.

تحتوي معظم أجهزة القياس المتعددة على مصهر ، أو مصهرين، مما قد يمنع تلف الجهاز نتيجة زيادة التيار في أعلى نطاق قياس. (ولمزيد من الأمان، تتوفر أسلاك اختبار مزودة بمصهرات مدمجة). من الأخطاء الشائعة عند استخدام جهاز القياس المتعدد ضبطه لقياس المقاومة أو التيار، ثم توصيله مباشرةً بمصدر جهد منخفض المقاومة. غالبًا ما تتلف أجهزة القياس غير المزودة بمصهرات بسرعة بسبب هذه الأخطاء، بينما تصمد الأجهزة المزودة بمصهرات في أغلب الأحيان. يجب أن تتحمل المصهرات المستخدمة في أجهزة القياس أقصى تيار قياس للجهاز، ولكنها مصممة للفصل في حال تسبب خطأ المستخدم في تعريض الجهاز لعطل انخفاض المقاومة. لم تكن أجهزة القياس ذات المصهرات غير الكافية أو غير الآمنة نادرة؛ وقد أدى هذا الوضع إلى وضع معايير IEC61010 لتقييم سلامة ومتانة أجهزة القياس.

تُصنف العدادات الرقمية إلى أربع فئات بناءً على استخدامها المقصود، كما هو منصوص عليه في معيار IEC 61010-1 ^{[ 32 ]} ، والذي تم تأكيده من قبل مجموعات المعايير الوطنية والإقليمية مثل معيار CEN EN61010. ^{[ 33 ]}

• الفئة الأولى: تُستخدم عندما لا تكون المعدات متصلة مباشرة بالتيار الكهربائي الرئيسي
• الفئة الثانية: تُستخدم في الدوائر الفرعية النهائية للتيار الكهربائي أحادي الطور
• الفئة الثالثة: تُستخدم مع الأحمال المثبتة بشكل دائم مثل لوحات التوزيع والمحركات ومنافذ الأجهزة ثلاثية الطور
• الفئة الرابعة: تُستخدم في المواقع التي قد تكون فيها مستويات تيار العطل عالية جدًا، مثل مداخل خدمة التغذية، واللوحات الرئيسية، وعدادات التغذية، ومعدات الحماية الأساسية من الجهد الزائد.

يُحدد كل تصنيف فئة أيضًا الحد الأقصى الآمن للجهد العابر لنطاقات قياس مُحددة في العداد. ^{[ 34 ] [ 35 ]} كما تتميز العدادات المصنفة حسب الفئة بحماية من أعطال التيار الزائد. ^{[ 36 ]} في العدادات التي تسمح بالربط مع أجهزة الكمبيوتر، يمكن استخدام العزل البصري لحماية المعدات المتصلة من الجهد العالي في الدائرة المقاسة.

تتضمن أجهزة القياس المتعددة عالية الجودة، المصممة لتلبية معايير الفئة الثانية وما فوقها، صمامات سيراميكية ذات قدرة قطع عالية (HRC) عادةً ما تزيد سعتها عن 20  أمبير؛ وهي أقل عرضة للتلف الانفجاري بكثير من الصمامات الزجاجية الأكثر شيوعًا. كما تتضمن حماية من الجهد الزائد عالي الطاقة (MOV) ( مقاوم أكسيد المعدن المتغير )، وحماية من التيار الزائد للدائرة الكهربائية على شكل مفتاح متعدد .

قد تتطلب أجهزة القياس المخصصة للاختبار في المواقع الخطرة أو للاستخدام في دوائر التفجير استخدام بطارية محددة من قبل الشركة المصنعة للحفاظ على تصنيف السلامة الخاص بها.

دقة جهاز القياس المتعدد هي أصغر جزء من المقياس الذي يمكن عرضه، وهي تعتمد على المقياس نفسه. في بعض أجهزة القياس المتعددة الرقمية، يمكن ضبط الدقة، حيث تستغرق القياسات ذات الدقة الأعلى وقتًا أطول. على سبيل المثال، يمكن لجهاز قياس متعدد بدقة 1  ملي فولت على مقياس 10  فولت أن يُظهر تغيرات في القياسات  بزيادات قدرها 1 ملي فولت. الدقة المطلقة هي خطأ القياس مقارنةً بقياس مثالي. أما الدقة النسبية فهي خطأ القياس مقارنةً بالجهاز المستخدم لمعايرة جهاز القياس المتعدد. توفر معظم بيانات أجهزة القياس المتعددة معلومات عن الدقة النسبية. لحساب الدقة المطلقة من الدقة النسبية لجهاز القياس المتعدد، أضف الدقة المطلقة للجهاز المستخدم لمعايرة جهاز القياس المتعدد إلى الدقة النسبية لجهاز القياس المتعدد. ^{[ 37 ]}

تُحدد دقة جهاز القياس المتعدد عادةً بعدد الأرقام العشرية التي يعرضها. إذا لم يكن الرقم الأكثر أهمية يقبل جميع القيم من 0 إلى 9، يُطلق عليه عمومًا، وبشكل مُربك، اسم "الرقم الكسري". على سبيل المثال، يُقال إن جهاز القياس المتعدد الذي يمكنه قراءة ما يصل إلى 19999 (بالإضافة إلى الفاصلة العشرية) يقرأ 4 + 1/2 رقمًا . اصطلاحًا ، إذا كان الرقم الأكثر أهمية إما 0 أو 1، يُطلق عليه اسم "نصف رقم"؛ وإذا كان يقبل قيمًا أعلى دون الوصول إلى 9 (غالبًا 3 أو 5)، فقد يُطلق عليه اسم "ثلاثة أرباع رقم". يعرض جهاز قياس متعدد الوظائف ذو 5 + 1/2 خانة خانة واحدة "نصف خانة" لا يمكنها عرض سوى 0 أو 1، متبوعة بخمس خانات تأخذ جميع القيم من 0 إلى 9. [ 38 ] يمكن لهذا الجهاز ^{عرض قيم موجبة} أو سالبة من 0 إلى 199999. أما جهاز القياس ذو 3 + 3/4 خانة ، فيمكنه عرض كمية من 0 إلى 3999 أو 5999، وذلك حسب الشركة المصنعة. مع أن دقة الشاشة الرقمية قابلة للتوسيع بسهولة ، إلا أن الخانات الإضافية لا قيمة لها إن لم تُصاحبها عناية فائقة في تصميم ومعايرة الأجزاء التناظرية من جهاز القياس المتعدد الوظائف. تتطلب القياسات الدقيقة (أي ذات الدلالة) فهمًا جيدًا لمواصفات الجهاز، وتحكمًا دقيقًا في ظروف القياس، وإمكانية تتبع معايرة الجهاز. مع ذلك، حتى لو تجاوزت دقة الجهاز دقته الفعلية ، فإنه يظل مفيدًا لمقارنة القياسات. على سبيل المثال، قد يشير مقياس ذو قراءة ثابتة 5 ½ خانة إلى أن مقاومة اسمية 100 كيلو أوم تزيد قيمتها بحوالي 7 أوم عن مقاومة أخرى، على الرغم من أن خطأ كل قياس هو 0.2% من القراءة زائد 0.05% من القيمة القصوى. يُعد تحديد "عدد الخانات المعروضة" طريقة أخرى لتحديد الدقة. يُعطي عدد الخانات المعروضة أكبر رقم، أو أكبر رقم زائد واحد (ليشمل عرض جميع الأصفار) يمكن أن يعرضه جهاز القياس المتعدد، مع تجاهل الفاصلة العشرية . على سبيل المثال، يمكن أيضًا تحديد جهاز قياس متعدد ذي 5 ½ خانة على أنه جهاز قياس متعدد ذو 199999 خانة عرض أو 200000 خانة عرض. غالبًا ما يُطلق على عدد الخانات المعروضة اسم "العدد" فقط في مواصفات أجهزة القياس المتعددة. يمكن التعبير عن دقة جهاز القياس المتعدد الرقمي بصيغة ثنائية، مثل "±1% من القراءة + 2 خانة عرض"، مما يعكس مصادر الخطأ المختلفة في الجهاز. ^{[ 39 ]}

تُعدّ أجهزة القياس التناظرية من التصاميم القديمة، ورغم تفوق أجهزة القياس الرقمية المزودة برسوم بيانية عليها من الناحية التقنية، إلا أنها قد تبقى مفضلة لدى المهندسين وفنيي الصيانة. أحد الأسباب المذكورة هو حساسية أجهزة القياس التناظرية العالية للتغيرات في الدائرة الكهربائية المقاسة. يقوم جهاز القياس الرقمي بأخذ عينات من القيمة المقاسة مع مرور الوقت، ثم يعرضها. أما أجهزة القياس التناظرية، فتقرأ قيمة الاختبار باستمرار. في حال حدوث تغيرات طفيفة في القراءات، يحاول مؤشر جهاز القياس التناظري تتبعها، على عكس جهاز القياس الرقمي الذي ينتظر العينة التالية، مما يُسبب تأخيرات بين كل قراءة غير متصلة (بالإضافة إلى أن جهاز القياس الرقمي قد يحتاج إلى وقت للاستقرار على القيمة المطلوبة). من الناحية العملية، يصعب قراءة القيمة المعروضة رقميًا مقارنةً بالقيمة المعروضة تناظريًا. تكتسب ميزة التتبع المستمر هذه أهمية بالغة عند اختبار المكثفات أو الملفات، على سبيل المثال. يجب أن يسمح المكثف السليم بمرور التيار عند تطبيق الجهد، ثم ينخفض ​​التيار تدريجيًا إلى الصفر، وهذه "العلامة" يسهل ملاحظتها على جهاز القياس التناظري، بينما يصعب ملاحظتها على جهاز القياس الرقمي. يشبه هذا الأمر اختبار ملف، باستثناء أن التيار يبدأ منخفضًا ثم يزداد. قد تكون قياسات المقاومة على جهاز قياس تناظري، على وجه الخصوص، منخفضة الدقة نظرًا لدائرة قياس المقاومة النموذجية التي تضغط المقياس بشكل كبير عند قيم المقاومة العالية. قد تحتوي أجهزة القياس التناظرية الرخيصة على مقياس مقاومة واحد فقط، مما يحد بشكل كبير من نطاق القياسات الدقيقة. عادةً، يحتوي جهاز القياس التناظري على لوحة ضبط لضبط معايرة الصفر أوم للجهاز، وذلك للتعويض عن تغير جهد بطارية الجهاز ومقاومة أسلاك الاختبار.

تتميز أجهزة القياس الرقمية المتعددة بدقة قياس أعلى من نظيراتها التناظرية. تقيس أجهزة القياس التناظرية القياسية بدقة ±3% عادةً، ^{[ 40 ]} على الرغم من وجود أجهزة ذات دقة أعلى. أما أجهزة القياس الرقمية المحمولة القياسية، فتبلغ دقتها عادةً ±0.5% في نطاقات جهد التيار المستمر. وتتوفر أجهزة قياس مكتبية شائعة بدقة أفضل من ±0.01%. بينما قد تصل دقة الأجهزة المستخدمة في المختبرات إلى بضعة أجزاء في المليون . ^{[ 41 ]}

يجب تفسير أرقام الدقة بعناية. تشير دقة الأجهزة التناظرية عادةً إلى انحراف المقياس الكامل؛ فقياس 30  فولت على  مقياس 100 فولت لجهاز قياس دقته 3% يكون عرضةً لخطأ قدره 3  فولت، أي 10% من القراءة. أما أجهزة القياس الرقمية، فتحدد دقتها عادةً كنسبة مئوية من القراءة مضافًا إليها نسبة مئوية من قيمة المقياس الكامل، ويُعبَّر عنها أحيانًا بالعدّ بدلًا من النسبة المئوية.

تُحدد الدقة المذكورة بأنها دقة نطاق الميلي فولت (mV) المنخفض للتيار المستمر، وتُعرف باسم "دقة فولت التيار المستمر الأساسية". عادةً ما تكون دقة نطاقات جهد التيار المستمر الأعلى، والتيار، والمقاومة، والتيار المتردد، وغيرها من النطاقات، أقل من دقة فولت التيار المستمر الأساسية. ولا تُحقق قياسات التيار المتردد الدقة المحددة إلا ضمن نطاق ترددات محدد .

يمكن للمصنعين تقديم خدمات المعايرة بحيث يمكن شراء أجهزة القياس الجديدة مع شهادة معايرة تشير إلى أن جهاز القياس قد تم ضبطه وفقًا لمعايير يمكن تتبعها، على سبيل المثال، إلى المعهد الوطني الأمريكي للمعايير والتكنولوجيا (NIST)، أو أي منظمة معايير وطنية أخرى .

تميل أجهزة الاختبار إلى فقدان معايرتها بمرور الوقت، ولا يمكن الاعتماد على الدقة المحددة إلى الأبد. بالنسبة للأجهزة باهظة الثمن، توفر الشركات المصنعة وجهات خارجية خدمات معايرة لإعادة معايرة الأجهزة القديمة وإعادة اعتمادها. تكون تكلفة هذه الخدمات باهظة بالنسبة للأجهزة منخفضة التكلفة؛ ومع ذلك، لا تتطلب معظم الاختبارات الروتينية دقة فائقة. قد تكون أجهزة القياس المتعددة المستخدمة في القياسات الدقيقة جزءًا من برنامج قياس لضمان المعايرة.

يمكن افتراض أن جهاز القياس المتعدد "يستجيب بشكل متوسط" لموجات التيار المتردد ما لم يُذكر أنه من نوع "القيمة الفعالة الحقيقية". لن يحقق جهاز القياس المتعدد ذو الاستجابة المتوسطة دقته المحددة في قياس الفولتية والتيار المتردد إلا مع الموجات الجيبية البحتة. أما جهاز القياس المتعدد ذو الاستجابة الفعالة الحقيقية، فسيحقق دقته المحددة في قياس الفولتية والتيار المتردد مع أي نوع من الموجات حتى عامل ذروة محدد . يُشار أحيانًا إلى أداء القيمة الفعالة للأجهزة التي تُظهر قراءات دقيقة للقيمة الفعالة فقط عند ترددات معينة (عادةً ما تكون منخفضة) ومع موجات معينة (موجات جيبية في الغالب).

قد تختلف دقة قياس الجهد والتيار المتردد في جهاز القياس باختلاف الترددات.

عند استخدام جهاز القياس المتعدد لقياس الجهد، يجب أن تكون مقاومة دخله عالية جدًا مقارنةً بمقاومة الدائرة المراد قياسها؛ وإلا فقد يتأثر عمل الدائرة وتكون القراءة غير دقيقة. تتميز أجهزة القياس المزودة بمضخمات إلكترونية (جميع أجهزة القياس المتعددة الرقمية وبعض أجهزة القياس التناظرية) بمقاومة دخل ثابتة عالية بما يكفي لعدم التأثير على معظم الدوائر. غالبًا ما تكون هذه المقاومة إما 1 أو 10 ميجا أوم ؛ ويسمح توحيد مقاومة الدخل باستخدام مجسات خارجية عالية المقاومة تُشكل مُقسِّم جهد مع مقاومة الدخل لتوسيع نطاق الجهد إلى عشرات الآلاف من الفولتات. توفر أجهزة القياس المتعددة المتطورة عمومًا مقاومة دخل أكبر من 10  جيجا أوم لنطاقات أقل من أو تساوي 10  فولت. بينما توفر بعض أجهزة القياس المتعددة المتطورة  مقاومة دخل تزيد عن 10 جيجا أوم لنطاقات أكبر من 10  فولت. ^{[ 37 ]} معظم أجهزة القياس المتعددة التناظرية من نوع المؤشر المتحرك غير مُخزنة ، وتسحب تيارًا من الدائرة قيد الاختبار لتحريك مؤشر الجهاز. تختلف معاوقة جهاز القياس تبعًا لحساسية حركة الجهاز الأساسية والنطاق المُختار. على سبيل المثال، جهاز قياس بحساسية نموذجية تبلغ 20,000 أوم/فولت ستكون مقاومته المدخلة 2 ميجا أوم في نطاق 100 فولت (100 فولت × 20,000 أوم/فولت = 2,000,000 أوم ) . في كل نطاق، عند جهد النطاق الكامل، يُسحب التيار الكامل اللازم لتحريك حركة الجهاز من الدائرة قيد الاختبار. تُعد حركات أجهزة القياس ذات الحساسية المنخفضة مقبولة للاختبار في الدوائر التي تكون فيها معاوقات المصدر منخفضة مقارنةً بمعاوقة الجهاز، مثل دوائر الطاقة؛ فهذه الأجهزة أكثر متانة ميكانيكيًا. تتطلب بعض القياسات في دوائر الإشارة حركات ذات حساسية أعلى لتجنب تحميل الدائرة قيد الاختبار بمعاوقة الجهاز. ^{[ 42 ] [ 43 ]}

لا ينبغي الخلط بين الحساسية ودقة القياس، والتي تُعرَّف بأنها أقل تغيير في الإشارة (الجهد، التيار، المقاومة، وما إلى ذلك) الذي يمكن أن يغير القراءة الملاحظة. ^{[ 43 ]}

في أجهزة القياس الرقمية متعددة الأغراض، يتراوح أدنى نطاق للجهد عادةً بين بضع مئات من الميلي فولت تيار متردد أو مستمر، بينما قد يصل أدنى نطاق للتيار إلى بضع مئات من الميكرو أمبير، مع العلم أن هناك أجهزة ذات حساسية تيار أعلى. أما أجهزة القياس المصممة للاستخدام الكهربائي (على التيار الرئيسي) بدلاً من استخدامها في هندسة الإلكترونيات العامة ، فتستغني عادةً عن نطاقات التيار بالميكرو أمبير. يتطلب قياس المقاومة المنخفضة طرح مقاومة الأسلاك (المقاسة بتلامس مجسات الاختبار) للحصول على أفضل دقة. ويمكن القيام بذلك باستخدام خاصية "دلتا" أو "صفر" أو "صفر" في العديد من أجهزة القياس الرقمية. يؤثر ضغط التلامس مع الجهاز قيد الاختبار ونظافة الأسطح على قياسات المقاومات المنخفضة جدًا. توفر بعض الأجهزة اختبارًا بأربعة أسلاك، حيث يزود مجسان جهد المصدر، بينما يقوم المجسان الآخران بالقياس. يسمح استخدام مقاومة عالية جدًا بانخفاض الجهد في المجسات، ويتم تجاهل مقاومة مجسات المصدر، مما ينتج عنه نتائج دقيقة للغاية. يختلف الحد الأعلى لنطاقات قياس أجهزة القياس المتعددة اختلافًا كبيرًا. قد تتطلب القياسات التي تتجاوز 600  فولت أو 10  أمبير أو 100 ميجا أوم جهاز اختبار متخصص.

كل مقياس أمبير موصول على التوالي، بما في ذلك أجهزة القياس المتعددة في نطاق التيار، له مقاومة معينة. تقيس معظم أجهزة القياس المتعددة الجهد الكهربائي بشكل أساسي، وتمرر التيار المراد قياسه عبر مقاومة تحويلية ، لقياس الجهد المتولد عليها. يُعرف انخفاض الجهد بجهد الحمل، ويُقاس بالفولت لكل أمبير. قد تتغير هذه القيمة تبعًا لنطاق القياس المُحدد، حيث تستخدم النطاقات المختلفة عادةً مقاومات تحويلية مختلفة. ^{[ 44 ]} قد يكون جهد الحمل كبيرًا في دوائر الجهد المنخفض جدًا. للتحقق من تأثيره على الدقة وعلى تشغيل الدائرة الخارجية، يمكن ضبط جهاز القياس على نطاقات مختلفة؛ يجب أن تكون قراءة التيار متطابقة، ولا ينبغي أن يتأثر تشغيل الدائرة إذا لم يكن جهد الحمل مشكلة. إذا كان هذا الجهد كبيرًا، فيمكن تقليله (مما يقلل أيضًا من دقة القياس) باستخدام نطاق تيار أعلى.

بما أن نظام المؤشر الأساسي في كل من العدادات التناظرية والرقمية يستجيب للتيار المستمر فقط، فإن جهاز القياس المتعدد يتضمن دائرة تحويل من التيار المتردد إلى التيار المستمر لإجراء قياسات التيار المتردد. تستخدم العدادات الأساسية دائرة تقويم لقياس متوسط ​​أو ذروة القيمة المطلقة للجهد، ولكنها معايرة لعرض قيمة الجذر التربيعي المتوسط ​​(RMS) المحسوبة لموجة جيبية ؛ وهذا يعطي قراءات صحيحة للتيار المتردد المستخدم في توزيع الطاقة. توفر أدلة المستخدم لبعض هذه العدادات عوامل تصحيح لبعض الموجات غير الجيبية البسيطة، للسماح بحساب قيمة الجذر التربيعي المتوسط ​​(RMS) المكافئة الصحيحة. تتضمن أجهزة القياس المتعددة الأكثر تكلفة محولًا من التيار المتردد إلى التيار المستمر يقيس قيمة RMS الحقيقية للموجة ضمن حدود معينة؛ وقد يشير دليل المستخدم للجهاز إلى حدود عامل الذروة والتردد الذي تكون معايرة الجهاز صالحة له. يُعد استشعار RMS ضروريًا لقياسات الموجات الدورية غير الجيبية ، كما هو الحال في الإشارات الصوتية ومحركات التردد المتغير .
