قائمة مكونات منصات حفر النفط

تسرد هذه المقالة المكونات الرئيسية لمنصة حفر النفط البرية .

تحتوي منصات الحفر البحرية على عناصر متشابهة، ولكنها مُجهزة بعدد من أنظمة الحفر المختلفة لتناسب الحفر في البيئة البحرية.

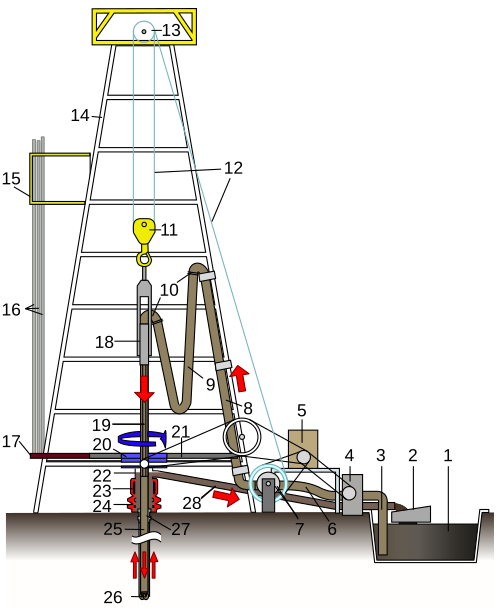

تعتمد المعدات المرتبطة بجهاز الحفر إلى حد ما على نوع جهاز الحفر، ولكنها تشمل عادةً بعض العناصر المدرجة أدناه على الأقل.

1. خزان الطين
2. هزازات الصخر الزيتي
3. خط الشفط (مضخة الطين)
4. مضخة الطين
5. محرك أو مصدر طاقة
6. خرطوم
7. آلية السحب
8. أنبوب قائم
9. كيلي هوز
10. عنق الإوزة
11. كتلة متحركة
12. خط الحفر
13. كتلة التاج
14. ديريك
15. لوحة التثبيت (يشار إليها أحيانًا باسم لوحة القرد)
16. حامل (أنبوب الحفر)
17. التراجع (الأرضية)
18. مفصل دوار (في الأجهزة الأحدث، قد يتم استبداله بمحرك علوي )
19. كيلي درايف
20. طاولة دوارة
21. أرضية الحفر
22. حلمة جرسية
23. مانع انفجار (BOP) من النوع الحلقي
24. مانع الانفجار (BOP) مكبس الأنابيب والمكبس الأعمى
25. سلسلة الحفر
26. مثقاب
27. رأس التغليف أو رأس البئر
28. خط التدفق

• حلمة الجرس (#22) هي جزء من أنبوب ذي قطر كبير مثبت في الجزء العلوي من مانعات الانفجار التي يتصل بها خط التدفق عبر مخرج جانبي، للسماح لطين الحفر بالتدفق مرة أخرى إلى خزانات الطين .
• أجهزة منع الانفجار (BOPs) (رقم 23 ورقم 24) هي أجهزة تُركّب عند رأس البئر لمنع تسرب السوائل والغازات من البئر بشكل غير مقصود . رقم 23 هو الجهاز الحلقي (يُشار إليه غالبًا باسم Hydril نسبةً إلى الشركة المصنعة)، ورقم 24 هو مكابس الأنابيب والمكابس العمياء .
• رأس الغلاف (#27) عبارة عن شفة معدنية كبيرة ملحومة أو مثبتة بمسامير على الجزء العلوي من أنبوب التوصيل (المعروف أيضًا باسم أنبوب الدفع ) أو الغلاف ، وتستخدم لتثبيت المعدات السطحية مثل مانعات الانفجار (لحفر الآبار) أو شجرة عيد الميلاد (بئر النفط) (لإنتاج الآبار).
• جهاز الطرد المركزي (غير موضح في الصورة) هو نسخة صناعية من الجهاز الذي يفصل الطمي الناعم والرمل عن سائل الحفر. وعادة ما يتم تركيبه أعلى خزانات الطين أو بالقرب منها.
• بكرة التاج (#13) هي الطرف الثابت من نظام البكرة والحبل .
• جهاز إزالة الغازات (غير موضح في الصورة) هو جهاز يفصل الهواء و/أو الغاز عن سائل الحفر. وعادة ما يتم تركيبه أعلى خزانات الطين.
• برج الحفر (رقم 14) هو الهيكل الداعم للمعدات المستخدمة لإنزال ورفع سلسلة الحفر داخل وخارج البئر . ويتكون هذا من الهيكل الفرعي (الهيكل الموجود أسفل مستوى منصة الحفر) والصاري.
• يحتوي جهاز فصل الرمل / الطمي (غير موضح في الصورة) على مجموعة من الفواصل الهيدروليكية التي تفصل الرمل والطمي عن سائل الحفر. وعادة ما يتم تركيبه أعلى خزانات الطين.
• جهاز السحب (#7) هو القسم الميكانيكي الذي يحتوي على البكرة، ووظيفته الرئيسية هي لف/إخراج خط الحفر لرفع/خفض الكتلة المتحركة .
• مثقاب الحفر (رقم 26) هو جهاز يُركّب في نهاية سلسلة الحفر، ويُستخدم لتفتيت الصخور المراد حفرها. ويحتوي على فتحات يخرج من خلالها سائل الحفر.
• أرضية الحفر (رقم 21) هي المنطقة الموجودة على جهاز الحفر حيث توجد الأدوات اللازمة لتوصيل أنابيب الحفر، ومجموعة قاع البئر، والأدوات، وريشة الحفر. وتُعتبر المنطقة الرئيسية التي يتم فيها تنفيذ العمل.
• خط الحفر (#12) عبارة عن كابل معدني سميك ومجدول يمر عبر الكتلتين (المتحركة والتاجية) لرفع وخفض سلسلة الحفر.
• أنبوب الحفر (رقم 16) عبارة عن وصلة من الأنابيب المجوفة تُستخدم لربط معدات السطح بمجموعة أدوات الحفر السفلية ، وتعمل كقناة لسائل الحفر. في الرسم التوضيحي، تمثل هذه الأنابيب مجموعات من أنابيب الحفر، تتكون من وصلتين أو ثلاث وصلات متصلة ومثبتة عموديًا في برج الحفر، وذلك عادةً لتوفير الوقت أثناء سحب الأنابيب وإنزالها .
• سلسلة الحفر (رقم 25) هي مجموعة مُجمّعة من أنابيب الحفر، وأنابيب الحفر الثقيلة، وأطواق الحفر، ومجموعة متنوعة من الأدوات، يتم توصيلها وإنزالها في تجويف البئر لتسهيل عملية الحفر. ويُشار إلى هذه المجموعة بكلمة "سلسلة الحفر" بصيغة المفرد.
• المصاعد (غير الموضحة في الصورة) هي أجهزة مفصلية تستخدم للتثبيت على أنبوب الحفر أو الغلاف لتسهيل إنزال أو رفع (الأنبوب أو الغلاف) داخل أو خارج البئر .
• خط التدفق (#28) عبارة عن أنبوب كبير القطر متصل بحلمة الجرس ويمتد إلى هزازات الصخر الزيتي لتسهيل تدفق سائل الحفر مرة أخرى إلى خزانات الطين.
• وصلة العنق المعقوف (#10) عبارة عن كوع معدني سميك متصل بالوصلة الدوارة وأنبوب التثبيت الذي يدعم وزن خرطوم كيلي ويوفر زاوية هبوطية ليعلق منها.
• محرك كيلي (#19) عبارة عن أنبوب مربع أو سداسي أو ثماني الأضلاع يتم إدخاله من خلال الطاولة الدوارة وهو جزء لا يتجزأ منها ويتحرك بحرية عموديًا أثناء دوران الطاولة الدوارة.
• خرطوم كيلي (#9) هو خرطوم مرن عالي الضغط يربط أنبوب الرفع بالكيلي (أو بشكل أكثر تحديدًا بعنق الإوزة الموجود على المفصل الدوار فوق الكيلي) ويسمح بالحركة الرأسية الحرة للكيلي، مع تسهيل تدفق سائل الحفر عبر النظام وإلى أسفل سلسلة الحفر.
• لوحة التثبيت (رقم 15) هي الممر الجانبي على طول برج الحفر (عادةً ما يكون على ارتفاع 35 أو 40 قدمًا فوق "الأرضية"). أما لوحة العمل فهي المكان الذي يعمل فيه عامل برج الحفر أثناء "إنزال" الأنابيب.
• محرك الطين (غير موضح في الصورة) هو جهاز يعمل بالطاقة الهيدروليكية موضوع فوق رأس الحفر مباشرة ويستخدم لتدوير رأس الحفر بشكل مستقل عن بقية سلسلة الحفر.
• مضخة الطين (رقم 4) هي نوع من المضخات الترددية المستخدمة لتدوير سائل الحفر عبر النظام.
• يُطلق على خزان الطين (رقم 1) غالبًا اسم حفر الطين، وهو يخزن سائل الحفر حتى يتم استخدامه في البئر.
• الحاجز الخلفي (رقم 17) هو جزء من أرضية الحفر (رقم 21) حيث تُثبّت أنابيب الحفر بشكل عمودي. وهو مصنوع عادةً من هيكل معدني مدعوم بعوارض خشبية كبيرة. يساعد الخشب على حماية طرف أنبوب الحفر.
• تدور الطاولة الدوارة (#20)، جنبًا إلى جنب مع أجزائها المكونة، وهي: الكيلي وجلبة الكيلي ، وسلسلة الحفر، والأدوات والريشة المرفقة.
• يقوم جهاز هزاز الصخر الزيتي (#2) بفصل نواتج الحفر عن سائل الحفر قبل ضخه مرة أخرى إلى أسفل البئر .
• الحامل (رقم 16) عبارة عن قسم من أنبوبي حفر متصلين أو ثلاثة، مثبتين بشكل عمودي في برج الحفر . عند سحبها من البئر، بدلاً من وضع كل وصلة من أنابيب الحفر على حدة، تُترك وصلتان أو ثلاث متصلة في برج الحفر لتوفير الوقت.
• الأنبوب القائم (#8) عبارة عن أنبوب معدني سميك، يقع عموديًا على طول برج الحفر، وهو يسهل تدفق سائل الحفر ومتصل به ويدعم أحد طرفي خرطوم كيلي.
• خط السحب (#3) هو خط إدخال لمضخة الطين لسحب سائل الحفر من خزانات الطين.
• المفصل الدوار (#18) هو الطرف العلوي من جهاز الحفر الذي يسمح بتدوير سلسلة الحفر دون التواء الكتلة.
• البكرة المتحركة (رقم 11) هي الطرف المتحرك من نظام البكرة والحبل . معًا، توفران ميزة ميكانيكية كبيرة للرفع.
• الخرطوم المهتز (رقم 6) هو خرطوم مرن عالي الضغط (يشبه خرطوم كيلي ) يربط مضخة الطين بأنبوب التغذية . يُسمى بالخرطوم المهتز لأنه يميل إلى الاهتزاز والارتجاج (بعنف أحيانًا) بسبب قربه الشديد من مضخات الطين.

• جي. روبيلو صموئيل: مقدمة في الحفر الدوراني. (سلسلة تكنولوجيا الحفر؛ الجزء 1) خدمة الإرشاد البترولي، قسم التعليم المستمر والمبتكر، جامعة تكساس في أوستن، أوستن، تكساس، 2014، ISBN 978-0-88698-259-1.
