موصل Mini-DIN

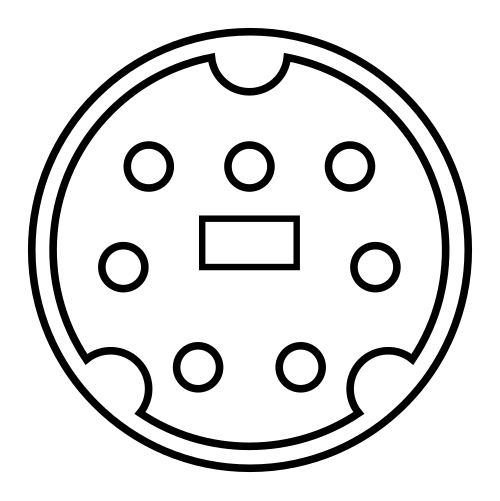

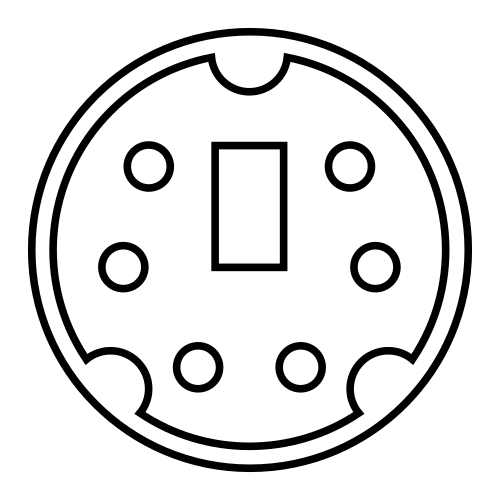

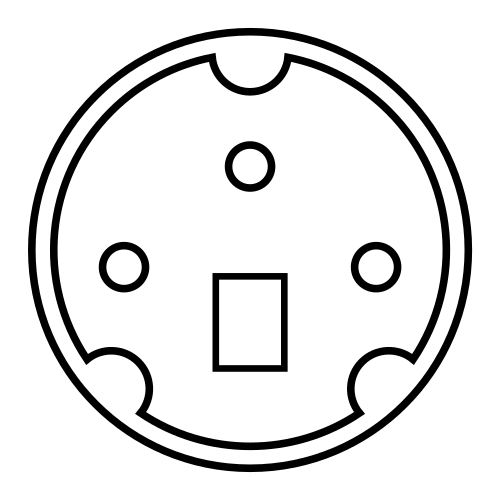

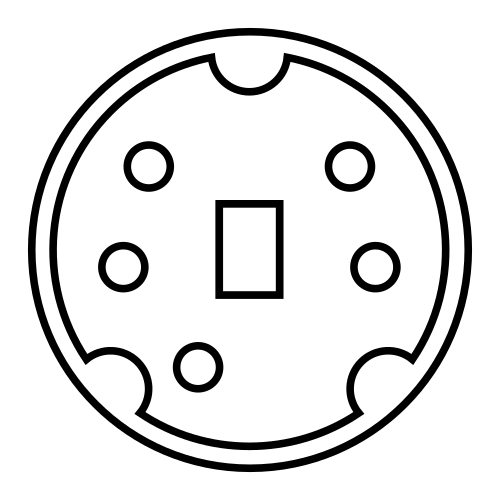

يظهر في الصورة القابس أو الموصل الذكري، كما هو ظاهر عند فصله بالنظر إلى داخل الموصل. ترقيم دبابيس القابس من اليسار إلى اليمين، من الصف السفلي إلى الصف العلوي. الدبوس رقم 1 في أسفل اليسار، وأعلى رقم دبوس في أعلى اليمين.

موصلات ميني-دين هي عائلة من الموصلات الكهربائية متعددة الأطراف تُستخدم في تطبيقات متنوعة. ويُشابه موصل ميني-دين ذو قطر 9.5 مليمترات ( 3/8 بوصة ) موصل دين الأكبر والأقدم بقطر 13.2 مليمترات .

يبلغ قطر موصلات Mini-DIN 9.5 مليمتر ( 3/8 بوصة ) وتأتي بسبعة أنماط، يتراوح عدد دبابيسها من ثلاثة إلى تسعة. يتميز كل نمط بمفتاح خاص به ، بحيث لا يمكن توصيل قابس من نمط معين بأي مقبس من نمط آخر. تختلف هذه الموصلات اختلافًا جذريًا عن بعضها البعض، ولا توجد أي أوجه تشابه متداخلة ومباشرة في (1) ترتيب الدبابيس، (2) حجم المفتاح المربع وموضعه، (3) الشقوق المعدنية الدائرية للحماية والإضافات المعدنية: في هذا تختلف عن موصلات Mini-DIN غير القياسية التي قد تتشابه في خصائصها مع بعضها البعض أو مع موصلات Mini-DIN القياسية.

تتضمن بعض الأمثلة البارزة لموصلات mini-DIN القياسية ما يلي:

• تم استخدام موصلات Mini-DIN-3 في الإصدارات المبكرة من Apple LocalTalk .
• تُستخدم موصلات Mini-DIN-4 لـ S-video ، وكانت تُستخدم لـ Apple Desktop Bus .
• تم استخدام موصلات Mini-DIN-6 لمنافذ لوحة المفاتيح والماوس PS/2 المتوافقة مع IBM PC ولمفاتيح Acorn Archimedes (قبل RiscPC ، كان هذا خاصًا، بينما يستخدم RiscPC والأجهزة اللاحقة PS/2 القياسي للوحة المفاتيح).
• استُخدمت موصلات Mini-DIN-8 لمنافذ لوحة المفاتيح والماوس من شركة Sun Microsystems ^{[ 1 ]} ، بالإضافة إلى منافذ الطابعة التسلسلية والمودم وتوصيلات Apple ^{[ 2 ]} LocalTalk. كما استُخدمت كموصل لوحة الألعاب لنظام ألعاب الفيديو PC Engine ومشتقاته (باستثناء TurboGrafx-16 USA الذي استخدم موصل DIN-8 كامل الحجم). واستُخدم هذا الموصل أيضًا في وحدة التحكم الطرفية لنظام ألعاب الفيديو Philips CD-i . ^{[ 3 ]} علاوة على ذلك، تتميز بعض أجهزة Keithley Instruments بهذا الموصل أيضًا.
• استُخدمت موصلات Mini-DIN-9 لفأرات Acorn Archimedes و RiscPC Quadrature وفأرات Microsoft InPort Bus (غير قابلة للتبديل). كما تُستخدم كمنفذ إخراج الصوت/الفيديو لأجهزة ألعاب Sega Genesis/Mega Drive في طرازات Model 2، بالإضافة إلى ملحق 32X الخاص بها.
• تُستخدم موصلات Mini-DIN-7 و Mini-DIN-9 في العديد من تطبيقات الصوت والفيديو. كما تستخدم روبوتات التنظيف iRobot Roomba موصل Mini-DIN-7 لتوفير واجهة للاستشعار والتحكم المخصصين.
• تُستخدم موصلات Mini-DIN-6 و Mini-DIN-8 بشكل متكرر في تطبيقات راديو الهواة للتفاعل مع أجهزة الكمبيوتر من أجل اتصالات حزم البيانات وبرمجة الراديو.

يظهر القابس أو الموصل الذكري كما هو مرئي عند فصله؛ أما المقابس الأنثوية فهي صور معكوسة.

صُممت العديد من المقابس غير القياسية لتتوافق مع مقابس mini-DIN القياسية. توفر هذه الموصلات أسلاكًا إضافية وتُستخدم لتوفير المساحة من خلال دمج وظائف في موصل واحد كان سيتطلب في السابق موصلين قياسيين.

تتصل الموصلات غير القياسية الأخرى فقط بموصلاتها المتوافقة، وهي موصلات mini-DIN فقط من حيث أنها تشترك في  جسم القابس 9.5 مم. هذه المقابس من نوع mini-DIN غير معتمدة من قبل المعهد الألماني للتوحيد القياسي ( Deutsches Institut für Normung )، وقد تُعتبر العديد من تطبيقاتها حصرية. يستخدم جهاز سيجا ساتورن موصلًا غير قياسي ذو 10 دبابيس.

• JVC Mini-DIN 8
• وحدة التحكم المنطقية القابلة للبرمجة Allen-Bradley Micrologix PLC Mini-DIN 8
• موصل ميكروفون بايرديناميك
• بعض موصلات الطاقة ذات 3 دبابيس و 4 دبابيس DC تبدو متشابهة بما يكفي مع موصلات Mini-DIN لدرجة أنه يتم الإشارة إليها خطأً باسم موصلات "Mini-DIN" في بعض الأحيان.

• موصل التيار المستمر §  موصلات طاقة التيار المستمر سهلة التركيب والقفل
