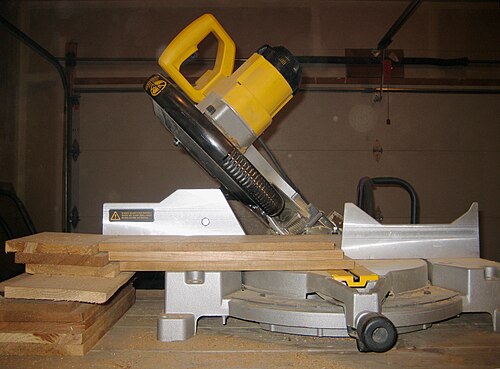

منشار ميتري

توجد عدة أنواع من مناشير القطع المائلة:

• صندوق ومنشار القطع المائل الأصلي - عادةً ما كانت مناشير القطع المائل الأولى تتكون من صندوق خشبي أو بلاستيكي ثلاثي الجوانب به فتحات بزاوية 90 درجة و 45 درجة لتوجيه منشار يدوي أو منشار خلفي لعمل قطع مائلة في قطعة العمل.
• منشار ميتري كهربائي/قياسي - منشار كهربائي مصمم عمومًا لعمل قطع عرضية مستقيمة على قطعة عمل بزوايا متنوعة (على عكس المنشار الكاشط الذي يقطع بزاوية 90 درجة فقط). يُستخدم عادةً لعمل قطع مستقيمة بزاوية 45 درجة لأغراض التأطير.
• منشار القطع المائل المركب - يتميز منشار القطع المائل المركب بإمكانية إمالة النصل والرأس بزوايا مختلفة بالنسبة لقطعة العمل، مما يتيح إجراء القطع المائل. القطع المائل هو قطع مائل بزاوية في جانب الخشب، ويُستخدم هذا النوع عادةً في أعمال التشطيبات المنزلية. أما القطع المركب فهو مزيج من القطع المائل والقطع المائل.

تُعدّ مناشير القطع المائلة المركبة مناسبة لمشاريع النجارة الأكثر تعقيدًا، إذ توفر مرونةً في إجراء كلٍّ من القطع المائلة والقطع المشطوف. وعادةً ما تحتوي على شفرة قابلة للإمالة يمكن تدويرها إلى الزاوية المطلوبة للقطع المشطوف، كما يمكن تعديلها لإجراء قطع دقيقة بزوايا مختلفة للقطع المائلة.

• منشار ميتري مزدوج مركب - تسمح المناشير المركبة المزدوجة أو المزدوجة بتدوير رأسها عند إمالتها على الجانبين الأيمن والأيسر. وهذا يعني إمكانية الوصول إلى جميع الزوايا دون الحاجة إلى إعادة وضع قطعة العمل.
• منشار ميتري مركب منزلق - تتميز مناشير الميتري المنزلقة بقدرتها على تحريك رأس المنشار ذهابًا وإيابًا على سكة منزلقة، على غرار منشار الذراع الشعاعي . وهذا يزيد من حجم الألواح التي يمكن قطعها. كما يتيح هذا النوع من المناشير إمكانية قفل السكة لاستخدامها في القطع المستقيمة بالسحب لأسفل (مثل مناشير القطع). عند تفعيل خاصية الانزلاق، يسحب المستخدم الرأس للأمام، ويشغل المنشار، ثم يدفع النصل للخلف داخل الخشب. هذا المنشار قادر أيضًا على إنجاز عمليات القطع الجزئية كاملة العرض، والتي يستحيل إجراؤها باستخدام منشار منزلق عادي.
• مناشير القطع المائلة المزودة بالليزر/LED - تحتوي بعض المناشير على مؤشر ليزر لقطع أكثر دقة. يتكون الليزر من قرص معدني يُثبّت على شفرة المنشار ويُضيء خطًا يُحدد موضع القطع. كما تحتوي بعض المناشير على مصباح LED لإضاءة منطقة العمل بشكل أفضل.

مناشير القطع المائلة مخصصة للقطع العرضي؛ أما القطع الطولية الطويلة (على خط الألياف) فلا يمكن إجراؤها.

يوفر دليل الليزر مؤشرًا بصريًا دقيقًا لموضع القطع على قطعة العمل في الوضع الحالي. توفر بعض الطرازات خطًا مرجعيًا واحدًا لأحد جانبي القطع ، بينما توفر طرازات أخرى خطين لعرض عرض القطع الكلي. واقي الشفرة هو غطاء لأسنان شفرة القطع. تحتوي معظم مناشير القطع المائلة الحديثة على واقيات شفرات ذاتية الانكماش، والتي تنكمش تلقائيًا عند خفض المنشار على قطعة العمل وتغطي الشفرة مرة أخرى عند رفعه. يُعد استخدام المنشار خطيرًا للغاية في حال إزالة هذه الواقيات أو تلفها. تتصل كيسة الغبار مباشرةً بالمنشار، وتساعد على جمع نشارة الخشب بعيدًا عن قطعة العمل أثناء القطع. بشكل اختياري، يبيع العديد من المصنّعين محولات لتوصيل مكنسة كهربائية صناعية بدلًا من الكيسة لجمع المزيد من الغبار وتسهيل التخلص منه. يُعرف عن هذه المناشير ضعف كفاءة إزالة الغبار، على الرغم من أن بعض الهواة قاموا بتصميم أغطية شفط غبار مزودة بأجهزة شفط غبار عالية السعة يُقال إنها تزيل كمية أكبر من الغبار. يساعد مشبك الأمان على تثبيت قطعة العمل في مكانها قبل إجراء القطع. تُعدّ هذه ميزة بالغة الأهمية عند قطع قطع العمل الصغيرة ( 200 مم أو أقل ) . عادةً ما يكون قطر طاولة القطع المائل أقل من 610 مم . ^{[ 5 ]} في العادة، يجب دعم قطعة العمل من الطرف البعيد لتثبيتها أثناء القطع.

تُعتبر مناشير القطع المائلة أقل خطورة من المناشير اليدوية، حيث تُثبّت قطعة العمل على حاجز بينما يتحرك رأس المنشار، مما يقلل من احتمالية الارتداد، ويسمح عادةً بإبقاء اليدين بعيدًا عن النصل. كما يُسحب رأس المنشار عادةً للخلف، ثم يُخفض ويُدفع للأمام عبر المادة، مما يقلل من احتمالية انحشاره.

تتميز مناشير القطع المائلة المركبة المنزلقة بسهولة نقلها وتركيبها، فضلاً عن متانتها التي تضمن دقة عالية حتى عند نقلها. ولأنها تقطع من الأعلى، فلا حاجة لضبط عمق الشفرة تبعًا لسمك قطعة العمل، ومثل أي آلة منضدية، يسهل تكرار القطع. تحتوي معظم المناشير على لوحة قياس قابلة للتعديل لتدوير الطاولة، مع نقاط توقف محددة عند الزوايا الشائعة الاستخدام. كما توجد عادةً نقاط توقف قابلة للتعديل عند 90 و45 درجة لإمالة الرأس، مما يسمح بضبط المنشار بسهولة ودقة متناهية. ^{[ 6 ]}

دوران الطاولة في كلا الاتجاهين ميزة شائعة، لكن معظم المناشير تسمح بإمالة الرأس في اتجاه واحد فقط (عكس عقارب الساعة)، مع أن بعض المناشير تسمح بإمالة الرأس في كلا الاتجاهين. عادةً ما تُثبّت قطعة العمل بشكل مسطح على الطاولة، وبالتالي فإن دوران الطاولة يُنتج قطعًا مائلًا (حيث يكون النصل عموديًا ومائلًا عبر قطعة العمل)، ودوران الرأس يُنتج قطعًا مشطوفًا (حيث يكون النصل مائلًا من الوضع العمودي ومتعامدًا عبر قطعة العمل)، وعند الجمع بينهما يُنتج قطعًا مركبًا.

من أبرز عيوبها ضعف شفط نشارة الخشب والغبار نسبياً، حيث أن جزءاً كبيراً من الشفرة يكون مكشوفاً عند القطع، وخاصة في القطع المائلة؛ وبالتالي هناك ميل لتطاير النشارة.

تأتي مناشير القطع المائلة عادةً بأحجام شفرات 250 و 300 مم (10 و 12 بوصة) وعادة ما تكون مصنوعة من الفولاذ الكربوني وقد تأتي مع طلاء لتسهيل القطع.

في حين أن أحجام الشفرات قابلة للتبديل مع مناشير الطاولة، فإن شفرة القطع المائلة مصممة خصيصًا للقطع العرضية القصيرة عبر ألياف الخشب مع سحب قليل، في حين أن مناشير الطاولة مصممة خصيصًا للقطع الطولية الطويلة مع اتجاه الألياف وسحب المواد إلى داخل الشفرة.

تُعلّم الشفرات بعدد أسنانها، وعرض القطع، وزاوية الانحناء. يتراوح عدد الأسنان من 24 إلى 100 سن في البوصة (بمسافة تتراوح بين 1  مم و0.25  مم بين كل سن). تُنتج الشفرات ذات عدد الأسنان الأكبر قطعًا أدق ولكن أبطأ. يُشير سُمك القطع إلى كمية المادة المُزالة أثناء القطع. العرض القياسي هو 3.2 مم ( 1/8 بوصة )، مع وجود خيارات أرق للعمل على الأخشاب الدقيقة. تُشير زاوية الانحناء إلى مدى قوة سحب الشفرة للمادة. صُممت زاوية الانحناء المنخفضة ، أو حتى السالبة، لتقليل حركة اللوح أثناء قطع الألواح غير المثبتة.

تتنوع تصاميم الأسنان بشكل كبير، وأكثرها شيوعًا هي: ATB (الشطف العلوي المتناوب)، وFTG (الطحن العلوي المسطح)، وTCG (الطحن ثلاثي الرقائق). كل تصميم مُحسَّن لمادة معينة ومعالجة حواف محددة.

يُثبّت مسمار المحور الشفرة على دوّار المنشار، ويجب أن يتطابق قطره مع حجم فتحة الشفرة لضمان تثبيتها بإحكام ( عادةً ما تستخدم الشفرات بطول 300 مم (12 بوصة) فتحات محور بقطر 25 مم (1 بوصة)، بينما تُفضّل الشفرات بطول 250 مم (10 بوصات) فتحات بقطر 16 مم ( 5/8 بوصة ) ). ولمنع المنشار من فكّ مسمار المحور، تكون أسنان اللولب معكوسة، بحيث يُمارس دوران شفرة المنشار ضغطًا مُحكمًا عليها.

تتوفر مناشير القطع المائلة الكهربائية بأشكال متنوعة منذ سبعينيات القرن الماضي، كمناشير متخصصة للقطع العرضي، ولكن بعرض قطع محدود، خاصةً بالمقارنة مع مناشير الذراع الشعاعية. تسمح مناشير القطع المائلة البسيطة بتدوير طاولة المنشار، مما يتيح قطع الزوايا في مستوى واحد. كما توفر مناشير القطع المائلة المركبة إمكانية إمالة رأس المنشار، مما يسمح بقطع زوايا مركبة. تُستخدم مناشير القطع المائلة المزودة بعجلات قطع كاشطة بكثرة في أعمال المعادن، حيث تُعرف باسم "مناشير القطع" أو "مناشير التقطيع".

نظرًا لأن مجموعة الشفرات كانت تدور حول محورها فقط، لا تتحرك للأمام والخلف، فقد كانت هذه التصاميم الأولية محدودة بنصف قطر الشفرة من حيث عرض وعمق القطع. ومع ذلك، ولأن قدراتها كانت كافية للتعامل مع الأحجام الشائعة للأخشاب، ولأنها كانت أكثر إحكامًا وسهولة في النقل من المناشير اليدوية والطاولات، فقد انتشرت مناشير القطع بسرعة في مجال البناء.

في حوالي عام ١٩٨٢، طُرحت منشار القطع المائل المركب المنزلق. جمع هذا الابتكار أفضل ميزات منشار القطع المائل المركب مع أنابيب منزلقة، مما يسمح لرأس القطع بالتحرك للحصول على قطع أوسع بكثير. ومنذ ذلك الحين، أصبح المنشار الرئيسي للقطع العرضي في أعمال النجارة، ليحل إلى حد كبير محل منشار الذراع الشعاعي .

يحذر المصنعون من احتمال حدوث صعق كهربائي عند استخدام المناشير بالقرب من الماء، أو عند وجود مناشير أخرى مماثلة على مقربة منها.
