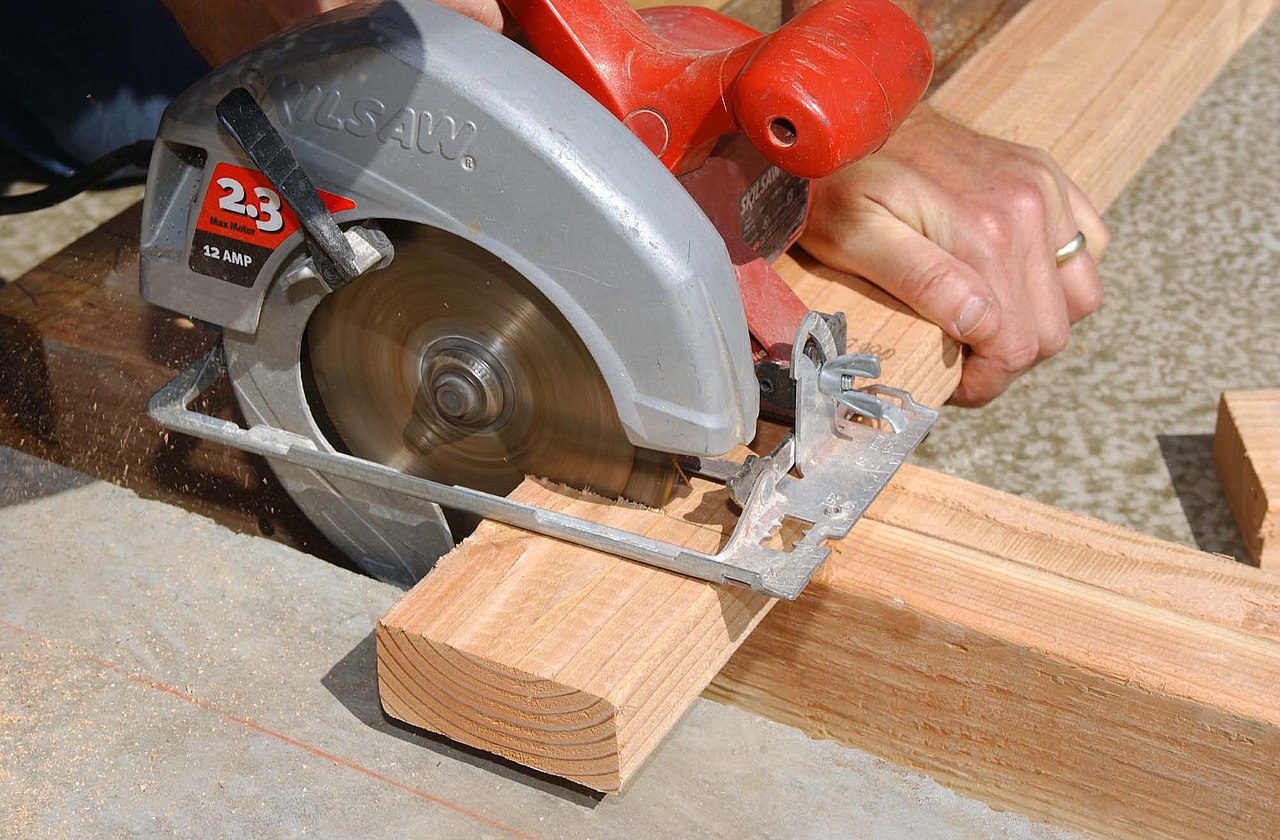

المنشار الدائري المحمول باليد هو المنشار الدائري الأكثر تقليدية.

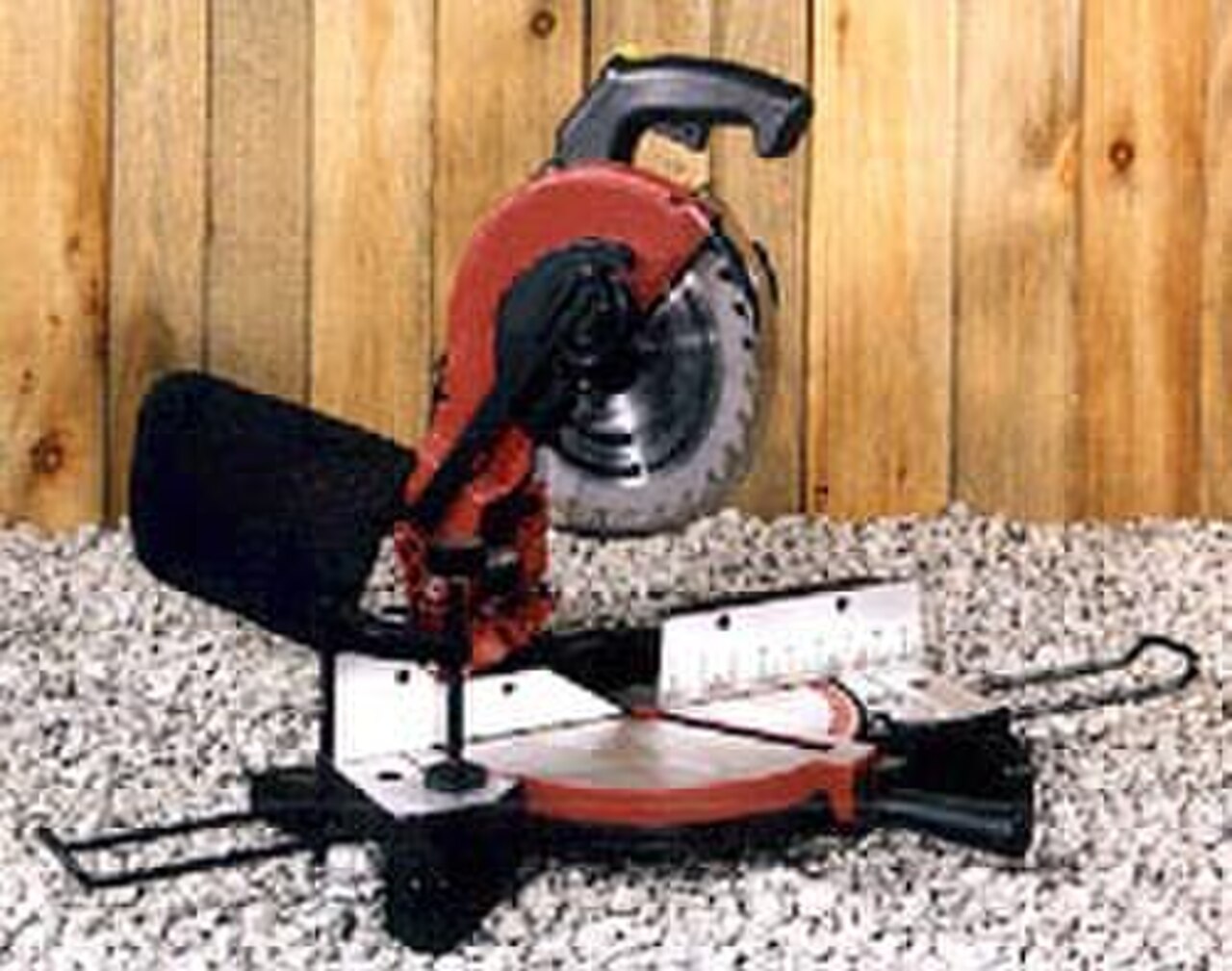

منشار المتراس هذا هو منشار دائري مثبت للتأرجح لقطع الخشب بزاوية.
منشار طاولة .
منشار دائري يعمل بالجرار

المنشار الدائري أو المنشار الدائري هو منشار كهربائي يستخدم قرصًا أو شفرة مسننة أو كاشطة لقطع مواد مختلفة باستخدام حركة دوارة تدور حول محور . يستخدم المنشار الدائري والمنشار الدائري أيضًا حركة دوارة ولكنهما مختلفان عن المنشار الدائري. يمكن أيضًا استخدام المناشير الدائرية بشكل فضفاض للشفرة نفسها. تم اختراع المناشير الدائرية في أواخر القرن الثامن عشر وكانت شائعة الاستخدام في مصانع الأخشاب في الولايات المتحدة بحلول منتصف القرن التاسع عشر.

المنشار الدائري هو أداة لقطع العديد من المواد مثل الخشب أو البناء أو البلاستيك أو المعدن ويمكن حمله باليد أو تثبيته على آلة. في النجارة يشير مصطلح "المنشار الدائري" على وجه التحديد إلى النوع المحمول باليد ومنشار الطاولة ومنشار القطع أشكال أخرى شائعة من المناشير الدائرية. أصبحت "Skilsaw" و"Skil saw" علامات تجارية عامة للمناشير الدائرية المحمولة باليد التقليدية في الولايات المتحدة الأمريكية. تم تصميم شفرات المنشار الدائري خصيصًا لكل مادة معينة تهدف إلى قطعها وفي قطع الخشب تم تصميمها خصيصًا لإجراء قطع طولي أو عرضي أو مزيج من الاثنين. تعمل المناشير الدائرية عادةً بالكهرباء، ولكن يمكن تشغيلها بمحرك بنزين أو محرك هيدروليكي يسمح بتثبيتها على معدات ثقيلة، مما يلغي الحاجة إلى مصدر طاقة منفصل. [1]

تاريخ

هناك أدلة على استخدام المناشير الدائرية في عصور ما قبل التاريخ من قبل سكان حضارة وادي السند خلال العصر البرونزي. وقد تم التنقيب عن نفس المناشير من الموقع الأثري في لوتال ، جوجارات . [2] [3]

تم اختراع المنشار الدائري الحديث في نهاية القرن الثامن عشر تقريبًا كمنشار تمزيق لتحويل جذوع الأشجار إلى خشب في مصانع الأخشاب، وقد تم تقديم ادعاءات مختلفة حول من اخترعه. قبل اختراع التصميم، كانت جذوع الأشجار تُنشر يدويًا باستخدام منشار حفر أو باستخدام مناشير آلية في مصنع للأخشاب باستخدام منشار لأعلى ولأسفل بحركة ترددية . تتطلب الطبيعة الدوارة للمنشار الدائري مزيدًا من الطاقة للتشغيل ولكنها تقطع بشكل أسرع لأن الأسنان في حركة مستمرة. يختلف صوت المنشار الدائري عن صوت المنشار لأعلى ولأسفل وأكسبه لقب المنشار الطنان .

استخدمت مصانع الأخشاب في البداية المناشير الدائرية ذات القطر الأصغر لإعادة نشر الأخشاب ذات الأبعاد المختلفة مثل القضبان الخشبية وأعمدة الحوائط وألواح الحواف . ومع تقدم التكنولوجيا، بدأ استخدام شفرات المنشار ذات القطر الكبير في مناشير الرأس وقطع الألواح الخشبية .

تتضمن المطالبات باختراع المنشار الدائري ما يلي:

  • هناك ادعاء شائع يتعلق بصانع أشرعة غير معروف يُدعى صامويل ميلر من ساوثهامبتون بإنجلترا والذي حصل على براءة اختراع في عام 1777 لطاحونة هوائية تعمل بالمنشار. [4] [5] ومع ذلك، فإن المواصفات الخاصة بهذا المنتج لا تذكر سوى شكل المنشار بشكل عرضي، مما يشير إلى أنه ربما لم يكن من اختراعه. [ بحث أصلي؟ ]
  • غالبًا ما يُنسب إلى جيرفينوس الألماني اختراع المنشار الدائري في عام 1780. [6]
  • كان والتر تايلور من ساوثهامبتون لديه عقد تصنيع الكتل لشركة بورتسموث دوكيارد . في حوالي عام 1762، بنى منشرة حيث قام بتشكيل الكتل. تم استبدال هذا بمطحنة أخرى في عام 1781. تُظهر أوصاف آلاته هناك في تسعينيات القرن الثامن عشر أنه كان لديه مناشير دائرية. حصل تايلور على براءة اختراع لتحسينين آخرين لصناعة الكتل ولكن ليس المنشار الدائري. [7] [8] [9] يشير هذا إما إلى أنه لم يخترعه أو أنه نشر اختراعه دون براءة اختراعه (مما يعني أنه لم يعد قابلاً للحصول على براءة اختراع).
  • هناك ادعاء آخر مفاده أن أصلها يعود إلى هولندا في القرن السادس عشر أو السابع عشر. [10]
  • يقال إن استخدام المنشار الدائري الكبير في مصنع الخشب تم اختراعه في عام 1813 بواسطة تابيثا بابيت ، وهي مخترعة من قبيلة شاكر ، بعد أن لاحظت عدم كفاءة حفر المنشار التقليدية التي يستخدمها عمال الخشب في مجتمعها وسعت إلى تحسينها. [11] [5] [12] هذا الادعاء الآن غير موثوق به إلى حد كبير. [13] [14]
  • يزعم مصنع بارينجر ومانرز وواليس في روك فالي، مانسفيلد ، نوتنغهامشاير أيضًا أنه موقع الاختراع. [ بحاجة لمصدر ]

عملية

عادةً، يتم تثبيت المادة المراد قطعها بشكل آمن أو تثبيتها في كماشة ، ويتم تحريك المنشار ببطء عبرها. في المتغيرات مثل منشار الطاولة ، يتم تثبيت المنشار ويتم تحريك المادة المراد قطعها ببطء إلى شفرة المنشار. عندما تضرب كل سن في الشفرة المادة، فإنها تصنع رقاقة صغيرة. [15] توجه الأسنان الرقاقة خارج قطعة العمل، مما يمنعها من ربط الشفرة.

صفات

  • يتم القطع باستخدام الأسنان الموجودة على حافة الشفرة المعدنية أو باستخدام عجلة كاشطة
  • يتميز القطع بشق ضيق وسطح أملس نسبيًا
  • القطع مستقيمة ودقيقة نسبيًا
  • عادة ما تترك المنشار نتوءات على الحافة المقطوعة من المعدن والبلاستيك (والتي يجب معالجتها بعد ذلك باستخدام ورق الصنفرة)
  • يجب أن يتم ضبط المنشار هندسيًا [ يحتاج إلى توضيح ]

أنواع المناشير الدائرية

بالإضافة إلى المناشير الدائرية المحمولة باليد (انظر أدناه)، تشمل المناشير المختلفة التي تستخدم شفرات المنشار الدائري ما يلي:

شفرات المنشرة

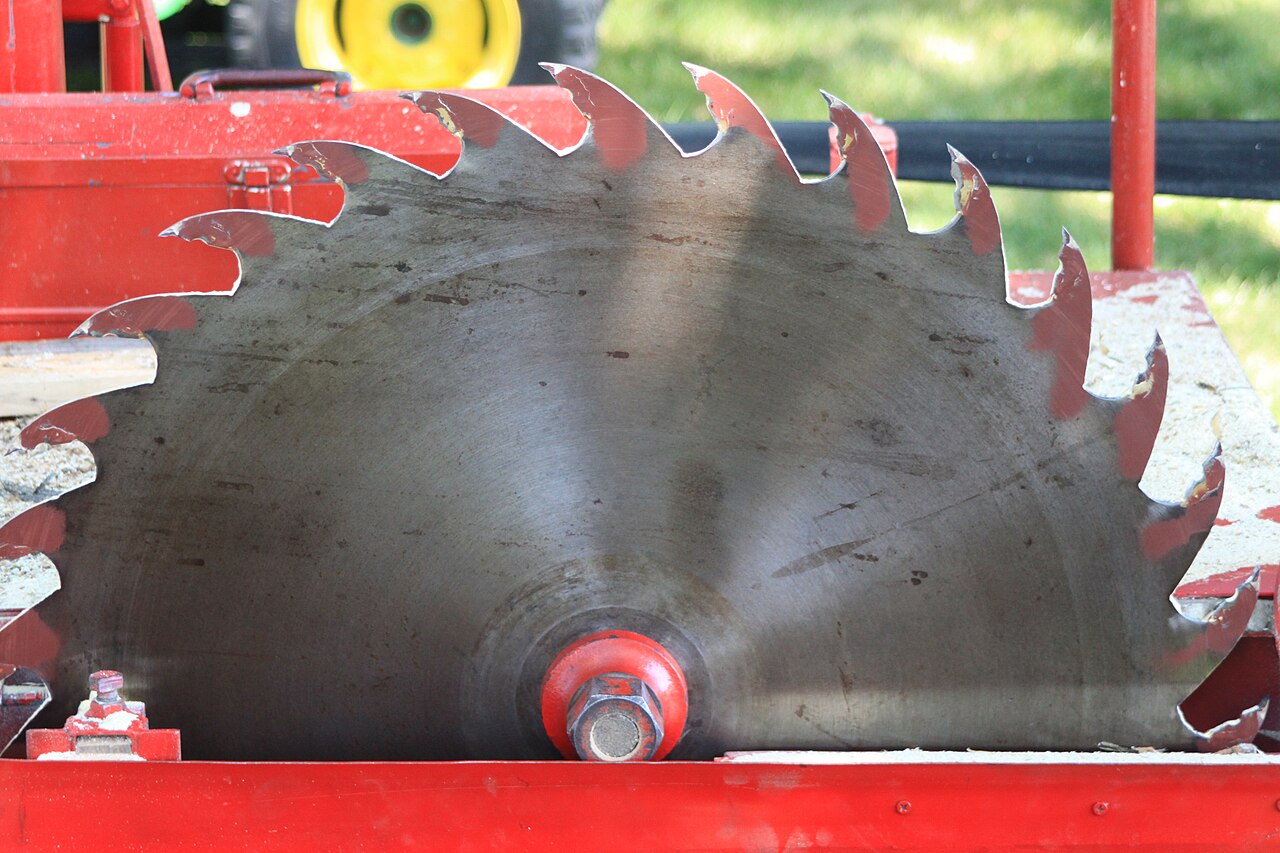

منشار دائري محمول بشفرات يبلغ قطرها حوالي 60 سم (2.0 قدم).

في الأصل، كانت المناشير الدائرية في المطاحن ذات شفرات أصغر وكانت تستخدم لإعادة نشر الأخشاب بعد مرورها عبر منشار "صاعد وهابط" (منشار ميول أو منشار دوار) تاركة علامات المنشار الرأسية والدائرية على جوانب مختلفة من نفس القطعة. جعلت هذه المناشير من قطع القطع الصغيرة مثل الشرائح أكثر كفاءة. بعد عام 1813 أو 1822، استخدمت المناشير الدائرية الكبيرة، التي يصل قطرها إلى 3 أمتار (9.8 قدم). تتطلب المناشير الكبيرة طاقة أكبر من المناشير الصاعدة والهابطة ولم تصبح عملية لقطع الأخشاب حتى تم تشغيلها بمحركات البخار. وهي إما يسارية أو يمينية، اعتمادًا على أي جانب من الشفرة يسقط اللوح بعيدًا عنه. يحدد المقعد اليد التي يستخدمها المنشار. تحتوي المناشير بهذا الحجم عادةً على ثقب دبوس قص ، خارج المحور، ينكسر إذا تم تحميل المنشار بشكل زائد ويسمح للمنشار بالدوران بحرية. الإصدار الأكثر شيوعًا هو ITCO (إدخال قطع الأسنان) الذي يحتوي على أسنان قابلة للاستبدال. تُستخدم شفرات المنشرة أيضًا كبديل لمنشار الذراع الشعاعي.

مناشير الخشب

منشار Allis-Chalmers B مع منشار خشبي

تستخدم مناشير الخشب، والتي تسمى أيضًا بالمناشير الدائرية في بعض المناطق، شفرة بحجم مماثل لمناشير الخشب. حيث تقوم منشرة الخشب بالتمزيق (القطع مع الحبوب)، تقوم منشارات الخشب بالقطع العرضي (القطع عبر الحبوب). يمكن أن تحتوي مناشير الخشب على شفرة يتراوح قطرها من 20 بوصة (510 مم) إلى أكثر من 36 بوصة (910 مم) اعتمادًا على مصدر الطاقة والغرض المقصود. تُستخدم مناشير الخشب لقطع جذوع الأشجار والألواح (نفايات المناشير) وتحويلها إلى حطب . المتر المكعب ووحدة الكورد هي قياسات شائعة للخشب القائم (حسب التقدير) أو جذوع الأشجار الخشنة. "خشب الكورد" يعني جذوع الأشجار غير المقسمة بطول 4 أقدام (1.2 متر). في القرنين التاسع عشر وأوائل القرن العشرين، كان المزارعون يزودون أصحاب المنازل في المدينة بحطب الكورد، والذي كان يُعاد نشره بعد ذلك ويتم تقسيمه إلى طول ومحيط مناسبين لسخانات ومواقد حرق الأخشاب. صُممت كل هذه الأجهزة تقريبًا لتقبل أعوادًا بطول 16 بوصة (410 مم)، وهي عبارة عن قطعة من خشب الحبل مقطوعة إلى ثلاثة أطوال متساوية. وبمجرد إعادة قطع قطعة من خشب الحبل إلى ثلاث قطع بطول 16 بوصة، يمكن تقسيمها بسهولة إلى حجم خشب الموقد باستخدام الفأس.

تتكون معظم مناشير الخشب من إطار وشفرة ومحور ومهد ومصدر طاقة. والمحور هو دليل مائل أو منزلق يحمل جذوع الأشجار أثناء عملية القطع. يتم تشغيل بعض مناشير الخشب من حزام من بكرة رفع الطاقة الخاصة بجرار زراعي. والبعض الآخر، مثبت على وصلة ثلاثية النقاط للجرار، متصل بعمود رفع الطاقة الخلفي. تم تجهيز الموديلات ذاتية التشغيل بمحركات بنزين صغيرة أو حتى محركات كهربائية كبيرة كمصدر للطاقة. المحور هو عمود ومجموعة من المحامل التي تدعم وتنقل الطاقة إلى الشفرة. الإطار هو هيكل يدعم المحور والشفرة على ارتفاع عمل مناسب.

كانت مناشير الحطب شائعة جدًا في الريف الأمريكي ذات يوم. كانت تستخدم لقطع الأخشاب الصغيرة وتحويلها إلى حطب في عصر كانت فيه المناشير اليدوية هي الخيار الآخر الوحيد. كانت جذوع الأشجار الكبيرة جدًا بالنسبة لمنشار الحطب لا تزال تُقطع يدويًا. حلت المناشير الكهربائية [16] إلى حد كبير محل مناشير الحطب لإعداد الحطب اليوم. ومع ذلك، يستخدم بعض معالجي الحطب التجاريين وغيرهم مناشير الحطب لتوفير التآكل والتلف في مناشيرهم الكهربائية. يعتبر معظم الناس مناشير الحطب الكهربائية غير آمنة وتكنولوجيا قديمة.

مناشير دائرية يدوية للخشب

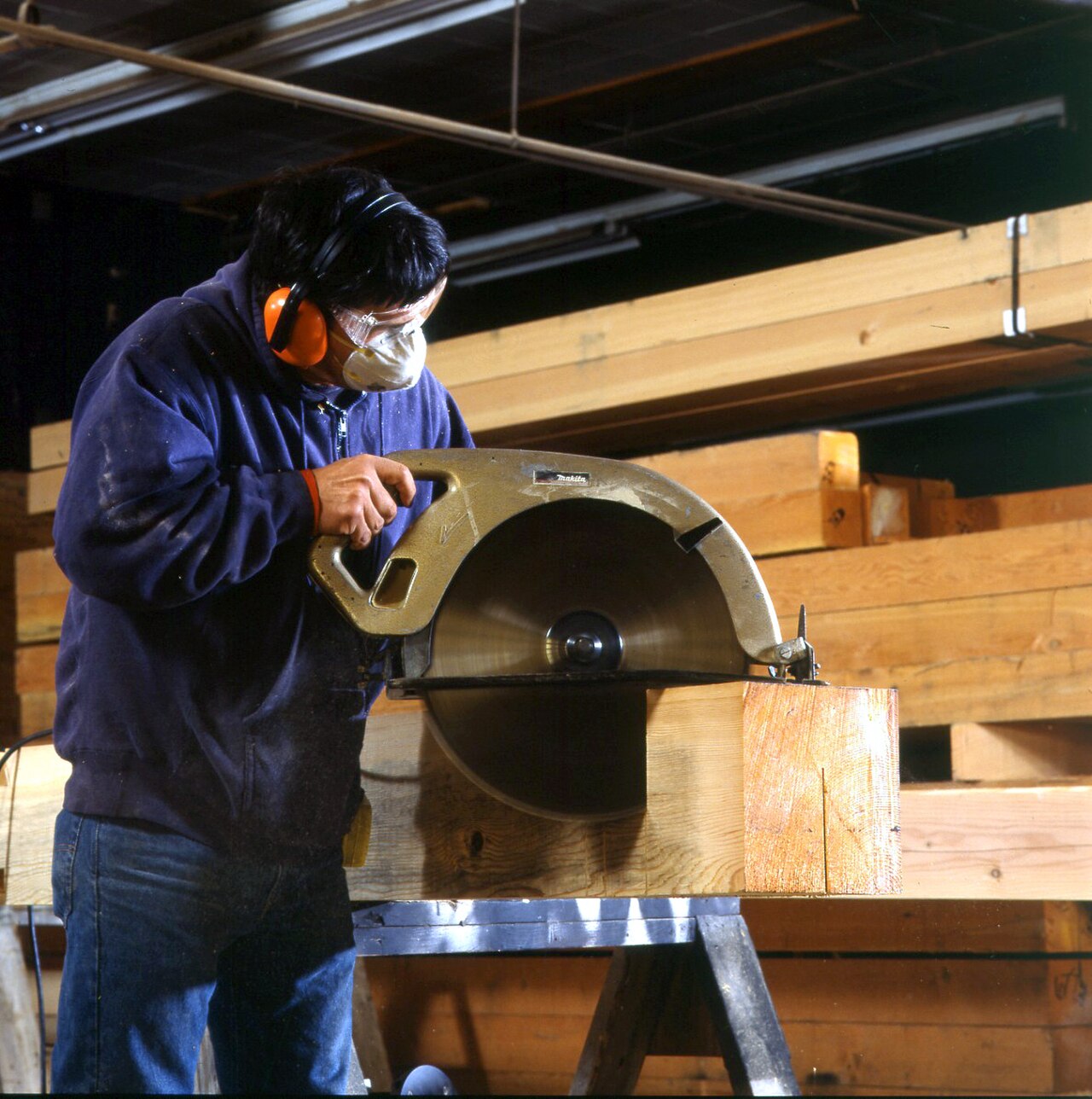

منشار دائري يدوي كبير الحجم بشكل غير عادي لقطع الأخشاب بشفرة يبلغ طولها حوالي 16 بوصة (410 ملم).

في النجارة، يُستخدم مصطلح المنشار الدائري عادةً للإشارة إلى المنشار الدائري الكهربائي المحمول باليد والمصمم لقطع الخشب، ولكن يمكن استخدامه لقطع مواد أخرى بشفرات مختلفة. يمكن استخدام المناشير الدائرية باليد اليسرى أو اليمنى، اعتمادًا على جانب الشفرة حيث يوجد المحرك. عادةً ما يكون استخدام المنشار الأيسر أسهل إذا تم حمله باليد اليمنى، والعكس صحيح بالنسبة للمنشار الأيمن، لأن المستخدم لا يحتاج إلى الانحناء عبر المنشار لرؤية خط القطع.

إن شفرات قطع الخشب تكون في أغلب الأحيان ذات أطراف من كربيد التنجستن (TCT)، ولكن هناك أيضًا شفرات من الفولاذ عالي السرعة (HSS). يمكن تعديل قاعدة المنشار لعمق القطع ويمكن إمالتها حتى 45 درجة وأحيانًا 50 درجة بالنسبة للشفرة. يساعد تعديل عمق القطع في تقليل الارتداد. يتم مطابقة شفرات ذات أقطار مختلفة لكل منشار وهي متوفرة بأحجام تتراوح من 14 إلى 61 سنتيمترًا (5.5-24.0 بوصة).

يمكن أن تحتوي المناشير على نوعين مختلفين من الروابط بين المحرك والشفرة. في النوع المعروف باسم المنشار الجانبي ، يتم تثبيت الشفرة مباشرة على عمود نقل الحركة للمحرك . في المنشار ذي الدفع الدودي ، يتم تشغيل الشفرة بواسطة محرك مثبت بشكل عمودي باستخدام تروس دودية ، والتي تعطي عزم دوران أعلى.

تم اختراع المنشار الدائري المحمول الذي يعمل بالدوامة في عام 1923 بواسطة إدموند ميشيل. في عام 1924، شكل ميشيل شراكة مع جوزيف سوليفان، وبدأوا معًا شركة Michel Electric Handsaw Company، بهدف وحيد هو تصنيع وتسويق المنشار الذي اخترعه ميشيل. أعادت الشركة تسمية نفسها لاحقًا باسم Skilsaw Inc. غالبًا ما تسمى المناشير الدائرية المحمولة Skilsaws أو مناشير Skil. لا تزال شركة Skil تبيع خليفتها باسم الطراز 77. للالتفاف على براءات اختراع Skil، اخترع آرت إيمونز من شركة Porter-Cable المنشار الجانبي ذي الدفع المباشر في عام 1928. مؤخرًا [ متى؟ ] أصبحت المناشير الدائرية اللاسلكية الأصغر حجمًا والمزودة ببطاريات قابلة لإعادة الشحن شائعة.

منشار بارد للمعادن

آلات المنشار البارد هي مناشير دائرية تستخدم في العديد من عمليات قطع المعادن. تتميز شفرات المنشار المستخدمة بأنها كبيرة القطر وتعمل بسرعات دوران منخفضة وتغذية خطية. هناك ثلاثة أنواع شائعة من الشفرات المستخدمة في المناشير الدائرية؛ ذات الأسنان الصلبة، والأسنان المقطعية، والأسنان المدمجة المصنوعة من الكربيد. يتم تغذية المنشار الدائري عادة في قطعة العمل أفقيًا، ومع تقدم المنشار في المادة، فإنه يقطع المادة عن طريق إنتاج فتحات ضيقة. يتم عادةً تثبيت المادة في مكانها أثناء عملية القطع بواسطة ملزمة. يتم حمل الرقائق الناتجة عن القطع بعيدًا عن المادة بواسطة أسنان الشفرة بالإضافة إلى سائل التبريد أو سائل القطع الآخر المستخدم.

مناشير كاشطة

منشار دائري بشفرة ماسية لقطع الأسفلت والخرسانة.

الحركة الدورانية للمنشار الدائري مناسبة لقطع المواد الصلبة مثل الخرسانة والإسفلت والمعادن والبلاط والطوب والحجر باستخدام منشار كاشط مثل منشار البلاط . تُستخدم عادةً شفرات الماس وعجلات القطع في هذه التطبيقات.
