جهاز إنهاء الشبكة (NTD)، أو إنهاء الشبكة ( NT )، [ 1 ] أو NTE (اختصارًا لمعدات إنهاء الشبكة)، هو جهاز واجهة شبكة من جانب العميل ، يُستخدم في شبكة النطاق العريض الوطنية الأسترالية (NBN). توفر أجهزة إنهاء الشبكة جسورًا متعددة للعملاء للوصول إلى شبكة NBN. توجد أنواع مختلفة من أجهزة إنهاء الشبكة (NTD) لتقنيات الاتصال المتنوعة التي تشملها شبكة NBN. تستخدم جميع أنواع الاتصال، باستثناء FTTN، أجهزة إنهاء الشبكة (NTD) في المباني. اعتمادًا على نوع الوصلة، توفر أجهزة إنهاء الشبكة (NTD) عادةً قناتين للهاتف وأربع قنوات للبيانات. [ 2 ] يتطلب الأمر مصدر طاقة خارجي، ويمكن استخدام وحدة تزويد طاقة غير منقطعة (UPS) للحفاظ على الاتصال في حالة انقطاع التيار الكهربائي (تتوفر بطاريات احتياطية لجهاز إنهاء الشبكة (NTD) الخاص بـ FTTP). يتطلب FTTC توفير الطاقة من المبنى إلى نقطة التوزيع (الرصيف).

توفر أجهزة NTD وصلات واجهة المستخدم-الشبكة (UNI) لتوصيل الأجهزة داخل المبنى. تحتوي عادةً على منافذ RJ45 متعددة لوصلة UNI-D (البيانات)، وبعض الطرازات مزودة بمنافذ RJ11 لوصلة UNI-V (الصوت). جميع أجهزة NTD قادرة على تمرير بيانات VoIP . يتطلب نظام FTTN وجود مودم VDSL2 متوافق في المبنى. يمكن لمزودي خدمات التجزئة تفعيل كل منفذ UNI-D لخدمات NBN المختلفة. لا يمكن استخدام جهاز NTD كجهاز توجيه من الطبقة الثالثة للشبكات داخل المبنى. [ 3 ]

تُنتج شركة ألكاتيل-لوسنت ، التابعة حاليًا لشركة نوكيا ، معظم الأجهزة المستخدمة في شبكة النطاق العريض الوطنية (NBN ). أما في شبكات الألياف الضوئية إلى المنزل (FTTC)، فتُستخدم أجهزة من شركتي CASA Systems (المعروفة سابقًا باسم NetComm) وAdtran (مع العلم أن الجهاز يُسمى رسميًا NCD)، بينما تُستخدم في شبكات HFC أجهزة من شركة Arris ، التابعة حاليًا لشركة CommScope . ويمكن الوصول إلى شبكات الألياف الضوئية إلى العقدة (FTTN)، القائمة على تقنية VDSL2 ، باستخدام أي مودم أو موجه متوافق يدعم هذه التقنية. ولا تبيع NBN أي أجهزة متوافقة مع VDSL2، بل يجب على المستخدم النهائي للشبكة توفيرها.

يُطلق على إنهاء الشبكة المستخدم في الحالة المحددة لواجهة معدل ISDN الأساسي اسم NT1 .

في عام 2025، تم إطلاق سلسلة جديدة من الأجهزة لترقية شبكات FTTP وHFC إلى سرعات 2 جيجابت في الثانية. على شبكة HFC، سيكون جهاز NTD الجديد هو ARRIS CM3500B/AU. أما بالنسبة لشبكات FTTP، فسيكون هناك نموذجان على الأقل، أحدهما Nokia XS-010X-Q بمنفذ خدمة واحد يدعم سرعات متناظرة تصل إلى 10 جيجابت في الثانية، والآخر جهاز أكبر من Sercomm بأربعة منافذ، قادر على دعم أربع خدمات منفصلة، ​​وهو مخصص للشركات والمباني السكنية متعددة الوحدات. [ 4 ]

استخدمت شبكة النطاق العريض الوطنية (NBN) أيضًا جهاز نوكيا U-010Y-A لأغراض الاختبار والعرض في منطقة معرض NBN Discovery بمقرها الرئيسي في سيدني. يتميز هذا الجهاز بسرعة متناظرة تبلغ 25 جيجابت/ثانية باستخدام تقنية 25G PON، ويحتوي على منفذي SFP28 للاتصال الوارد والصادر.

تقنيات الشبكات

مقارنة بين تقنيات الشبكات المختلفة
تكنولوجيانموذجبروتوكول المنبعمقابس UNI-Vمقابس UNI-Dأسماء بديلةملحوظات
FTTPألكاتيل-لوسنت جي-240 جي-بيGPON24
FTTPنوكيا XS-010X-QXGS-PON01تم طرح هذه التقنية في عام 2025 لخدمات NBN فائقة السرعة بتقنية FTTP التي تتطلب منفذ إيثرنت بسرعة 2.5 جيجابت في الثانية. إذا كان طراز NBN مطابقًا للتكوين الأساسي، فإنه يدعم سرعة 10 جيجابت في الثانية بشكل متناظر.
FTTPنوكيا يو-010 واي-أيه25G-PON01 ( SFP28 )تُستخدم لأغراض الاختبار لعرض سرعات تجارية عالية للغاية باستخدام منافذ SFP28 متناظرة بسرعة 25 جيجابت/ثانية.
FTTB/Nلا شيء (مودم المستخدم النهائي)VDSL200مودم VDSL2وحدة الاتصال (UNI) لخدمة FTTB/N هي عبارة عن وصلة زوجية نحاسية في المبنى (عند لوحة توزيع البيانات الرئيسية) تحمل إشارة VDSL2. يتم توفير وظائف نمط UNI-V أو UNI-D بواسطة مودم/راوتر CPE الذي يوفره العميل أو المستخدم النهائي.

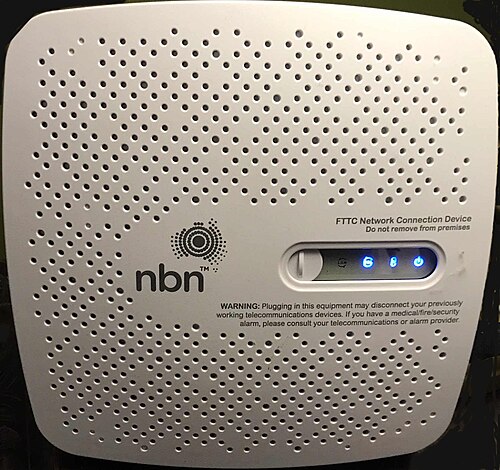

FTTCCasa Systems (المعروفة سابقًا باسم NetcommWireless) NDD-0300 [ 5 ]VDSL201جهاز توصيل الشبكة (NCD) أو جهاز توصيل FTTC. [ 6 ] كان يُعرف FTTC سابقًا باسم الألياف إلى نقطة التوزيع (FTTdp).
  • تقع وحدة نقطة التوزيع (DPU) بالقرب من حدود العقار داخل حفرة تابعة لشركة Telstra في الشارع ويمكنها خدمة ما يصل إلى 4 اتصالات.
  • وحدة توزيع البيانات (DPU) هي وحدة Adtran 504VG تعمل بالطاقة من أجهزة NDD-0300 NTD التي تعمل بالطاقة الرئيسية والمثبتة لكل اتصال NBN داخل المباني المخدومة (توفر وحدة NTD جهد 60 فولت تيار مستمر لتوفير 48 فولت تيار مستمر في وحدة توزيع البيانات، مع مراعاة مقاومة الخط).
مركبات الهيدروفلوروكربونArris CM8200(B)DOCSIS 3.002مودم الكابليتم دعم منفذ UNI-D واحد فقط (UNI-D 1) للاستخدام.
مركبات الهيدروفلوروكربونArris CM3500B/AUDOCSIS 3.101مودم الكابلتم طرحها في عام 2025 لخدمات NBN Hyperfast HFC التي تتطلب منفذ إيثرنت بسرعة 2.5 جيجابت في الثانية.

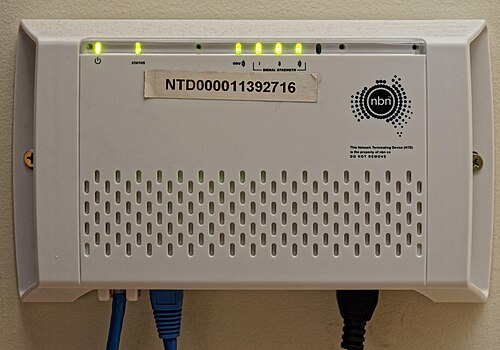

لاسلكي ثابتألكاتيل-لوسنتتقنية LTE04صندوق توصيل شبكة النطاق العريض الوطنية (NBN) أو الوحدة الداخلية (IDU) أو مودم الجيل الرابع (4G)في حال وجود خدمة هاتفية تقليدية (POTS)، يمكن الاحتفاظ بها

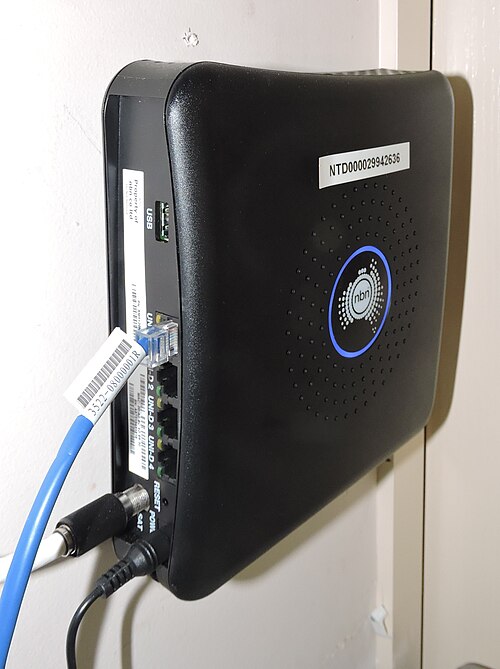

القمر الصناعيمحطة ViaSAT السكنية للإنترنت عريض النطاق 124004الوحدة الداخلية (IDU)
