جهاز واجهة الشبكة

في مجال الاتصالات ، يُعد جهاز واجهة الشبكة ( NID ؛ المعروف أيضاً بأسماء أخرى) جهازاً يعمل كنقطة فصل بين خط الشبكة المحلي للمشغل وأسلاك مبنى العميل . كما توفر أجهزة واجهة الشبكة الخارجية للهواتف للمشترك إمكانية الوصول إلى أسلاك المحطة، وتُستخدم كنقطة اختبار ملائمة للتحقق من سلامة خط الشبكة وأسلاك المشترك الداخلية.

بشكل عام، يمكن أيضًا تسمية NID بوحدة واجهة الشبكة (NIU)، ^{[ 1 ]} واجهة شبكة الهاتف (TNI)، واجهة شبكة النظام (SNI)، أو صندوق شبكة الهاتف .

تستخدم شبكة النطاق العريض الوطنية الأسترالية مصطلح جهاز إنهاء الشبكة أو NTD.

المقبس الذكي هو نوع من أجهزة NID التي تتمتع بقدرات تتجاوز مجرد التوصيل الكهربائي البسيط، مثل التشخيص.

محطة الشبكة الضوئية (ONT) هي نوع من أنواع NID المستخدمة مع تطبيقات الألياف إلى المباني .

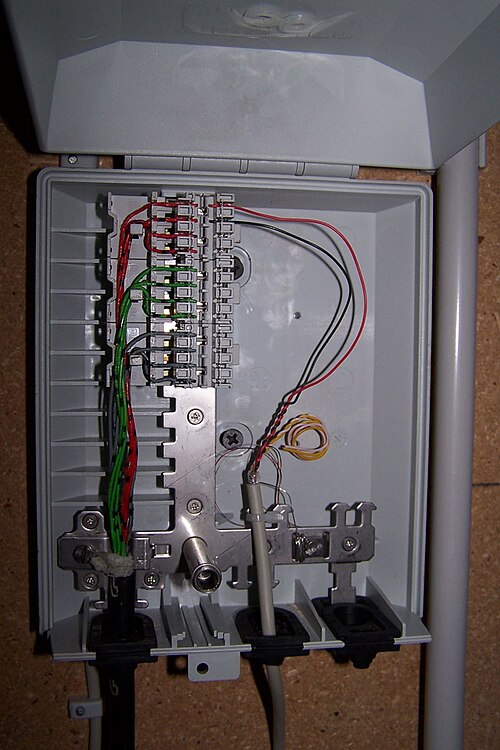

أبسط أنواع وحدات توزيع الشبكة (NID) هي عبارة عن مجموعة متخصصة من أطراف توصيل الأسلاك . عادةً ما تكون هذه الوحدات على شكل صندوق صغير مقاوم للعوامل الجوية، مثبت على الجزء الخارجي من المبنى. يدخل خط الهاتف من شركة الاتصالات إلى وحدة توزيع الشبكة ويتم توصيله بأحد طرفيها، بينما يقوم العميل بتوصيل أسلاكه بالطرف الآخر. قد تحتوي وحدة توزيع الشبكة الواحدة على نقاط توصيل لخط واحد أو عدة خطوط.

بصفتها نقطة الفصل (خط التقسيم)، تفصل وحدة توزيع الشبكة (NID) معدات شركة الهاتف عن أسلاك ومعدات العميل. تمتلك شركة الهاتف وحدة توزيع الشبكة وجميع الأسلاك المتصلة بها. أما ما بعد وحدة توزيع الشبكة فهو مسؤولية العميل. ولتسهيل ذلك، يوجد عادةً مقبس اختبار داخل وحدة توزيع الشبكة. يؤدي الوصول إلى مقبس الاختبار إلى فصل أسلاك منزل العميل عن شبكة الهاتف العامة ، مما يسمح للعميل بتوصيل هاتف سليم معروف في المقبس لتحديد العطل. إذا عمل الهاتف في مقبس الاختبار، فالمشكلة في أسلاك العميل، وهو المسؤول عن إصلاحها. أما إذا لم يعمل الهاتف، فالخط معطل، وشركة الهاتف هي المسؤولة عن إصلاحه.

تتضمن معظم أجهزة توزيع الطاقة أيضًا "أجهزة حماية الدوائر"، وهي أجهزة حماية من زيادة التيار لخط الهاتف. وهي تحمي أسلاك العملاء ومعداتهم وموظفيهم من أي طاقة عابرة على الخط، مثل تلك الناتجة عن صاعقة برق تصيب عمودًا كهربائيًا .

أجهزة NID البسيطة هي أجهزة "غير ذكية"، لأنها لا تحتوي على أي منطق رقمي . ليس لديها أي قدرات تتجاوز إنهاء الأسلاك وحماية الدوائر وتوفير مكان لتوصيل معدات الاختبار.

توفر أنواع عديدة من أجهزة واجهة الشبكة (NIDs) أكثر من مجرد منفذ لتوصيل الأسلاك. تُعرف هذه الأجهزة شعبياً باسم "المقابس الذكية " أو "أجهزة واجهة الشبكة الذكية " (INIDs) للدلالة على "ذكائها" المدمج، على عكس جهاز واجهة الشبكة البسيط الذي يقتصر دوره على توصيل الأسلاك. تُستخدم المقابس الذكية عادةً مع أنواع خدمات الاتصالات الأكثر تعقيداً ، مثل خطوط T1 . أما خطوط الهاتف التقليدية فلا يمكن تجهيزها عادةً بالمقابس الذكية.

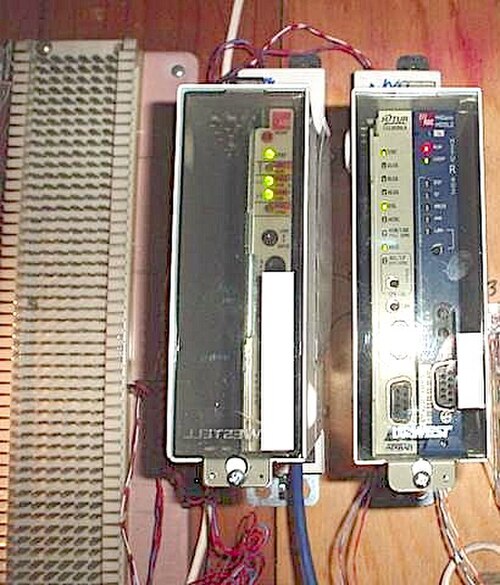

على الرغم من الاسم، فإن معظم المقابس الذكية هي أكثر بكثير من مجرد مقبس هاتف بسيط . أحد الأشكال الشائعة للمقابس الذكية هو لوحة دوائر مطبوعة مزودة بلوحة أمامية على أحد حوافها، مثبتة داخل غلاف.

قد يوفر مقبس ذكي تحويل الإشارة، حيث يحول الرموز والبروتوكولات، مثل أنواع الإطارات، إلى النوع الذي يحتاجه جهاز العميل. وقد يقوم بتخزين الإشارة مؤقتًا و/أو إعادة توليدها، للتعويض عن تدهور الإشارة الناتج عن نقل الخط، على غرار ما يفعله جهاز إعادة الإرسال .

توفر المقابس الذكية عادةً إمكانيات تشخيصية. ومن أبرز هذه الإمكانيات خاصية إعادة الإرسال ، حيث تُرسل الإشارة من شركة الهاتف إلى العميل. وهذا يُمكّن الشركة من فحص الخط من مقسم الهاتف المركزي ، دون الحاجة إلى وجود معدات فحص في موقع العميل. وعادةً ما يكون لدى شركة الهاتف القدرة على تفعيل خاصية إعادة الإرسال عن بُعد، دون الحاجة إلى وجود موظفين في موقع العميل. وعند إعادة الإرسال، يتم فصل جهاز العميل عن الخط.

تشمل إمكانيات التشخيص الإضافية لمقبس الهاتف الذكي إشارة تنبيه تُبلغ عن وجود عطل في أحد طرفي الخط إلى الطرف الآخر. وهذا يُساعد شركة الهاتف على معرفة ما إذا كان العطل موجودًا في الخط أو مقبس الهاتف الذكي أو معدات العميل. كما تُعدّ أضواء المؤشر لعرض الإعدادات والحالة والتنبيهات شائعة الاستخدام.

تستمد المقابس الذكية عادةً طاقتها التشغيلية من خط الهاتف، بدلاً من الاعتماد على الطاقة الكهربائية للمباني، على الرغم من أن هذه ليست قاعدة عامة.

في أنظمة الألياف الضوئية إلى المباني، تُنقل الإشارة إلى مقر العميل باستخدام تقنيات الألياف الضوئية . وعلى عكس العديد من تقنيات الهاتف التقليدية، لا توفر هذه الأنظمة الطاقة لمعدات المبنى، كما أنها غير مناسبة للاتصال المباشر بمعدات العميل. تُستخدم محطة الشبكة الضوئية ( ONT ، وهو مصطلح من الاتحاد الدولي للاتصالات - تقييس الاتصالات )، والمعروفة أيضًا باسم وحدة الشبكة الضوئية ( ONU ، وهو مصطلح من معهد مهندسي الكهرباء والإلكترونيات )، لإنهاء خط الألياف الضوئية، وفك تشفير الإشارة إلى مكوناتها ( الهاتف الصوتي ، والتلفزيون ، والوصول إلى الإنترنت )، وتوفير الطاقة لهواتف العميل. إذا جمع الجهاز كل هذه الخدمات في خدمة واحدة، يُعرف باسم جهاز الوصول المتكامل (IAD) . ولأن محطة ONT تستمد طاقتها من مصدر الكهرباء في مقر العميل، فإن العديد منها مزود بخيار بطارية احتياطية للحفاظ على الخدمة في حالة انقطاع التيار الكهربائي ، أو أنها ستدخل في وضع الإنذار في حالة انقطاع التيار، وقد يتم إخطار العميل بذلك. ^{[ 2 ]} تُستخدم هذه المحطات في كل من الشبكات الضوئية النشطة والشبكات الضوئية السلبية . عادةً، يتصل جهاز ONT بجهاز OLT عبر كابل ألياف ضوئية لإتمام الاتصال. يمكن لجهاز ONT العمل في وضع وحدة العائلة الواحدة (SFU) (مودم/جسر) أو وضع بوابة المنزل (HGU) (موجّه). في الشبكات الضوئية السلبية ، تتم الإدارة بواسطة جهاز OLT عبر بروتوكول OMCI في حالة اتصال GPON ، وبروتوكول OAM في حالة اتصال EPON. تتم المصادقة والتشفير عبر LOID لشبكة EPON، وكلمة مرور PLOAM أو الرقم التسلسلي لشبكة GPON أو غيرها من الوسائل لشبكة GPON .

وفقًا لمتطلبات Telcordia GR-49 للاتصالات، تختلف NIDs بناءً على ثلاث فئات من الظروف البيئية: ^{[ 3 ]}

1. الظروف الطبيعية: تشير هذه إلى بيئة طبيعية متوقعة في معظم مناطق أي مزود خدمة. من المتوقع أن تتراوح درجات الحرارة بين -20 و32 درجة مئوية (-4 إلى 90 درجة فهرنهايت) ، وأن تكون الرطوبة النسبية أقل من 90%. لا يُتوقع وجود أي تلوث غير عادي.
2. الظروف المناخية القاسية: تشمل هذه الظروف بيئات أشد قسوة من البيئة الطبيعية (مثل ارتفاع الرطوبة، وكثرة البرق، والتعرض لجو مشبع بالأملاح، والتعرض للملوثات). من المتوقع أن تتراوح درجات الحرارة بين -40 و43 درجة مئوية (-40 إلى 109 درجة فهرنهايت) ، وقد تتجاوز الرطوبة 90%. من المعروف أن المقابس المثبتة في شبكات التوزيع في مثل هذه البيئات تتلوث، وتُظهر مقاومة عزل منخفضة، وجهد انهيار عازل منخفض عند تعرضها لرطوبة عالية. يمكن أن تتسبب هذه المشاكل في تشويش الخطوط أو حتى انقطاع الخدمة.
3. ظروف الفيضانات: تشمل هذه الظروف المناطق التابعة لمزود الخدمة المعرضة للفيضانات، مثل المناطق الساحلية أو السهول الفيضية. بعد حدوث الفيضان، من المتوقع أن تتراوح درجة الحرارة بين 4.5 و38 درجة مئوية (40 إلى 100 درجة فهرنهايت) ، وقد تتجاوز الرطوبة النسبية 90%. لا تهدف هذه المتطلبات إلى تحديد ما إذا كان نظام إدارة الشبكة سيعمل أثناء الفيضان، بل إلى تقييم قدرته على العمل بعد انحسار الفيضان.

يجب على مقدمي الخدمات تحديد الشرط الأنسب لتطبيقهم.
