نقطة ترسيم

تختلف نقطة الفصل باختلاف نوع المبنى ومستوى الخدمة. في أبسط صورها، نقطة الفصل هي لوحة توصيل تتصل بها خطوط الهاتف بالشبكة. عادةً ما تتضمن لوحة التوصيل هذه مانعًا للصواعق (يتطلب سلكًا للتأريض ) . في المنشآت متعددة الخطوط، مثل الشركات أو المباني السكنية، قد تكون نقطة الفصل عبارة عن لوحة توصيل سريعة . في معظم الأماكن، كان هذا النوع من الأجهزة موجودًا قبل تحرير سوق الاتصالات.

في الولايات المتحدة، تعتبر نقطة الفصل الحديثة جهازًا محددًا بواسطة قواعد لجنة الاتصالات الفيدرالية (47 CFR الجزء 68) ^{[ 1 ]} للسماح بالتوصيل الآمن لمعدات وأسلاك عملاء الهاتف التابعة لجهات خارجية بشبكة الهاتف العامة المحولة (PSTN).

تُعدّ نقطة الفصل الحديثة جهاز واجهة الشبكة (NID) أو جهاز واجهة الشبكة الذكي (INID)، المعروف أيضًا باسم "المقبس الذكي". ^{[ 2 ]} جهاز واجهة الشبكة ملكٌ لشركة الاتصالات. قد يكون جهاز واجهة الشبكة في الخارج (عادةً ما يكون مُثبّتًا على واجهة المبنى الخارجية داخل صندوق مقاوم للعوامل الجوية) أو في الداخل.

عادةً ما يتم وضع وحدة تحديد الشبكة (NID) في مكان يسهل على الفني الوصول إليه. كما تحتوي على مانع للصواعق، وصمام أمان ، ودائرة اختبار تسمح لشركة الاتصالات باختبار ما إذا كان عطل الأسلاك يقع في مقر العميل أو في أسلاك الشركة، دون الحاجة إلى وجود فني في الموقع. تحتوي نقطة التحديد على مقبس RJ-11 يمكن للمستخدم الوصول إليه (يُسمى "مقبس اختبار" أو "مقبس تحديد")، وهو متصل مباشرةً بشبكة الهاتف، وحلقة صغيرة من سلك الهاتف متصلة بالمقبس بواسطة موصل معياري .

عند فصل الدائرة، يتم عزل الأسلاك الداخلية عن شبكة الهاتف، ويمكن للعميل توصيل الهاتف مباشرةً بالشبكة عبر المقبس للمساعدة في تحديد موقع عطل الأسلاك. في معظم الحالات، تكون جميع الأسلاك من المكتب المركزي وحتى نقطة التوزيع مملوكة لشركة الاتصالات، بينما تكون جميع الأسلاك بعد ذلك مملوكة لمالك العقار.

مع تحديث الحلقة المحلية، حيث تحل تقنيات الألياف الضوئية والكابلات المحورية أحيانًا محل الزوج الملتوي غير المحمي الأصلي للمباني، نمت نقطة الفصل لتشمل المعدات اللازمة لربط أسلاك ومعدات POTS الأصلية للمباني بقناة الاتصال الجديدة.

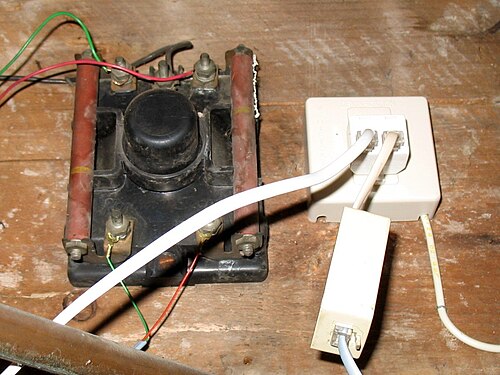

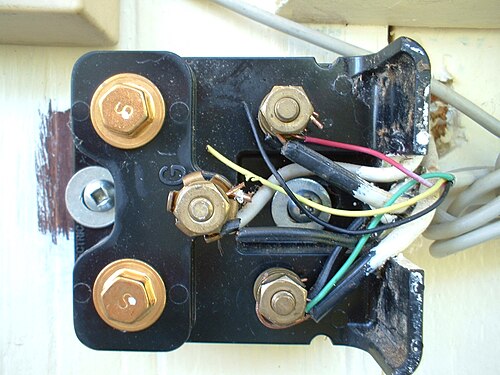

لا تحتوي نقاط الفصل في المنازل التي بُنيت قبل تفكيك نظام بيل عادةً على مقبس اختبار. بل تحتوي فقط على واقي من زيادة التيار الكهربائي، وعمود تأريض ، ونقطة تثبيت لتوصيل خط هاتف واحد. أما زوج الأسلاك الثاني، فكان يُترك عادةً غير موصول ويُحتفظ به كزوج احتياطي في حال تلف الزوج الأول.

لا تشبه نقاط التوزيع (DEMARCs) التي تُعنى بخطوط الهاتف وخطوط الإنترنت عبر الألياف الضوئية عادةً تلك الموضحة في الصورة أعلاه. في كثير من الأحيان، يتشارك عدة عملاء نقطة توزيع مركزية واحدة في المباني التجارية أو مراكز التسوق. عادةً ما تُوضع نقطة التوزيع داخل المبنى إذا كانت تخدم أكثر من عميل واحد، مما قد يُعيق الوصول إليها. أما نقاط التوزيع الخارجية فتُسهّل الوصول إليها دون إزعاج المستأجرين الآخرين، ولكنها تتطلب عزلًا ضد العوامل الجوية وثقبًا في الجدار لكل إضافة جديدة من الأسلاك والخدمات.

عادةً ما يسهل التعرف على نقاط التوزيع الداخلية من خلال لوحة توصيل أسلاك الهاتف المثبتة على الحائط بجوار سلسلة من الصناديق المزودة بمنافذ RJ48 لخطوط T-1 . ويتوقع أن يكون لكل شركة أو عميل فردي صندوق منفصل خاص به لخطوط T-1 الخاصة بخدمة الإنترنت.

امتداد نقطة التحديد

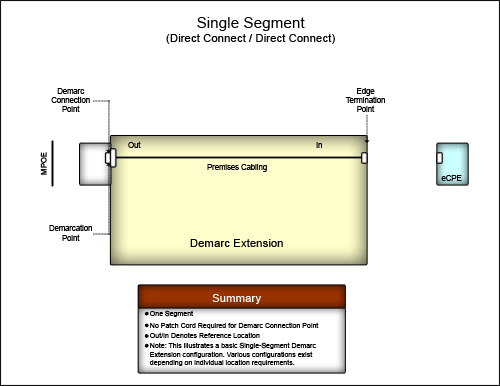

امتداد نقطة التحديد ، أو امتداد نقطة التحديد، هو مسار الإرسال الذي يبدأ من واجهة مزود الوصول لنقطة التحديد داخل المبنى وينتهي عند نقطة الإنهاء قبل واجهة معدات العميل الطرفية (CPE). قد يشمل ذلك معدات داخل القطاع، ومحولات الوسائط، وأسلاك التوصيل حسب الحاجة لإكمال مسار إرسال الدائرة إلى معدات العميل الطرفية. يُطلق على امتداد نقطة التحديد بشكل أدق اسم "امتداد واجهة الخدمة"، ويمكن الإشارة إليه أيضًا باسم الأسلاك الداخلية، أو نقطة التحديد الممتدة، أو امتداد الدائرة، أو كابلات معدات العميل الطرفية، أو كابلات التوصيل الرأسية، أو امتداد DMARC. ^{[ 3 ]}

أصبح تمديد نقطة التوزيع عاملاً هاماً يجب مراعاته في البنية التحتية للاتصالات في المباني بعد تحرير قطاع الاتصالات في شركة AT&T عام 1984 ، بالإضافة إلى قرارات لجنة الاتصالات الفيدرالية التكميلية الصادرة في أعوام 1991 و 1996 و1997. قبل هذه القرارات، كانت شركات نظام بيل تحتكر الخدمة ولا تسمح بالربط مع معدات جهات خارجية. يُلزم القانون الفيدرالي الآن شركات الاتصالات المحلية القائمة (ILEC) ومزودي خدمات الوصول المحلي الآخرين بتوفير نقطة يتم عندها تغيير السيطرة التشغيلية أو الملكية. يُطلق على هذا الفصل بين مزود خدمة الوصول المحلي والمستخدم النهائي/المشترك اسم نقطة التوزيع داخل المنشأة (عادةً ما تكون على مسافة قصيرة من نقطة الدخول الدنيا). وبذلك، تقع على عاتق المستخدم النهائي مسؤولية تمديد خدمته إلى موقع معدات العميل (CPE) داخل المنشأة لتوفير الاتصال بالخدمة، مما يتطلب تمديد واجهة الخدمة، أو ما يُسمى أيضاً بتمديد نقطة التوزيع.

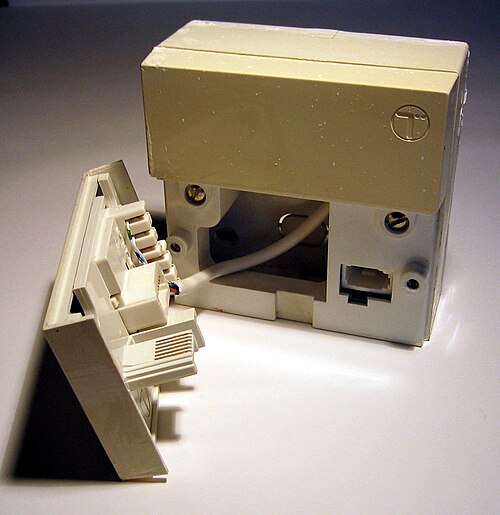

في المملكة المتحدة، تقع نقطة الفصل عند مقبس الهاتف الرئيسي LJU، حيث يمتلك العميل جزءًا من أسلاكه، بينما تمتلك شركة الهاتف الجزء الآخر. أما المقابس الثانوية الأخرى فهي ملك للعميل. تتميز مقابس الهاتف الرئيسية NTE-5 الأحدث بلوحة أمامية قابلة للإزالة: اللوحة الأمامية وأسلاكها ملك للعميل، بينما الأسلاك الخلفية ملك لشركة Openreach.

تتيح اللوحة القابلة للإزالة فصل هذين الجزأين وإجراء الصيانة بشكل مستقل، والوصول إلى مقبس اختبار لتحديد ما إذا كانت أعطال الخط موجودة في أسلاك العميل أو في الشبكة الخارجية لشركة Openreach (المعروفة سابقًا باسم BT).
