مخطط الكائن

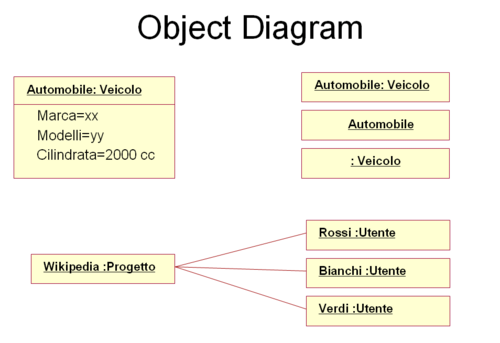

يُمثَّل كل كائن ورابط في مخطط الكائنات بـ InstanceSpecification . يُمكن لهذا أن يُظهر مُصنِّف الكائن (مثل فئة مجردة أو ملموسة ) واسم مثيله، بالإضافة إلى سماته وخصائصه الهيكلية الأخرى باستخدام خانات . تتوافق كل خانة مع سمة أو خاصية واحدة، وقد تتضمن قيمةً لهذا الكيان.

يُظهر اسم تعريف المثيل، اختياريًا، اسم المثيل، وفاصلة ":"، واسمًا واحدًا أو أكثر للمصنفات مفصولة بفواصل. تُدرج محتويات الخانات، إن وجدت، أسفل الأسماء، في قسم سمات منفصل. يُعرض الرابط كخط متصل، ويمثل مثيلًا للارتباط .

لنفترض إحدى الطرق الممكنة لنمذجة إنتاج متتالية فيبوناتشي .

في مخطط كائنات UML الأول على اليمين، يُسمى الكائن في أقصى اليسار v1 ، ومصنفه IndependentVariable ، ويؤدي دور NMinus2 ضمن نظام فيبوناتشي ، وله خانة لخاصية val بقيمة 0. أما الكائن الثاني فيُسمى v2 ، وهو من فئة IndependentVariable ، ويؤدي دور NMinus1 ، وقيمة val فيه تساوي 1. ويُسمى الكائن DependentVariable باسم v3 ، ويؤدي دور N. أما الكائن العلوي، وهو مواصفة كائن مجهولة، فمصنفه FibonacciFunction ، وقد يكون له اسم كائن ودور وخانات، لكنها غير موضحة هنا. يتضمن المخطط أيضًا ثلاثة روابط مُسماة، مُوضحة كخطوط. الروابط هي كائنات من علاقة.

في الرسم التوضيحي الثاني، في مرحلة زمنية لاحقة قليلاً، يكون كل من الكائن المستقل والكائن التابع متطابقين، لكن خانات السمة val لها قيم مختلفة. لم يتم عرض أسماء الأدوار هنا.

في مخطط الكائنات الأخير، وهو لقطة لاحقة، تظهر نفس الكائنات الثلاثة. لكن خاناتها تحمل قيماً مختلفة. لم يتم عرض أسماء المثيلات والأدوار هنا.

إذا كنت تستخدم أداة نمذجة UML ، فسترسم عادةً مخططات الكائنات باستخدام نوع آخر من المخططات، مثل مخطط الفئات . يُطلق على مثيل الكائن اسم مواصفات المثيل أو ببساطة مثيل . ويُشار إلى الرابط بين المثيلات عمومًا باسم رابط . قد تظهر أيضًا كيانات UML أخرى، مثل رمز التجميع أو التركيب (المعين)، على مخطط الكائنات.
