جهد الدائرة المفتوحة

جهد الدائرة المفتوحة ( OCV أو V _OC ) هو فرق الجهد الكهربائي بين طرفي جهاز إلكتروني عند فصله عن أي دائرة كهربائية . ^{[ 1 ]}

لا يوجد حمل خارجي موصول. لا يمر تيار كهربائي خارجي بين الأطراف. بدلاً من ذلك، يمكن اعتبار جهد الدائرة المفتوحة هو الجهد الذي يجب تطبيقه على خلية شمسية أو بطارية لإيقاف التيار. ويُرمز له أحيانًا بالرمز Voc _. في تحليل الشبكات، يُعرف هذا الجهد أيضًا بجهد ثيفينين .

غالبًا ما يتم ذكر قيم جهد الدائرة المفتوحة للبطاريات والخلايا الشمسية في ظل ظروف معينة (حالة الشحن، والإضاءة، ودرجة الحرارة، وما إلى ذلك).

الفرق المحتمل المذكور للبطاريات والخلايا هو عادةً جهد الدائرة المفتوحة.

قيمة جهد الدائرة المفتوحة للمحول تساوي قوته الدافعة الكهربائية (emf)، وهي أقصى فرق جهد يمكن أن ينتجه عندما لا يوفر تيارًا.

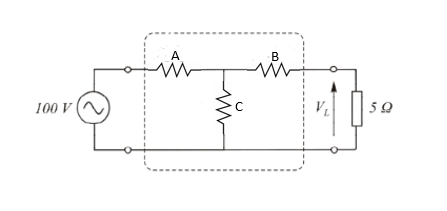

انظر إلى الدائرة الكهربائية:

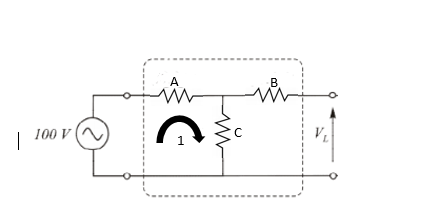

إذا أردنا إيجاد جهد الدائرة المفتوحة عبر المقاومة 5Ω ، فقم أولاً بفصلها عن الدائرة:

أوجد المقاومة المكافئة في الحلقة 1 لإيجاد التيار في الحلقة 1. استخدم قانون أوم مع هذا التيار لإيجاد فرق الجهد عبر المقاومة C. لاحظ أنه بما أنه لا يمر تيار عبر المقاومة B، فلا يوجد فرق جهد عبرها، لذا فهي لا تؤثر على جهد الدائرة المفتوحة.

يمثل جهد الدائرة المفتوحة فرق الجهد عبر المقاومة C، وهو:${\textstyle {\frac {C}{C+A}}\ 100\ V_{\sim }\ .}$

هذا مجرد مثال. يمكن استخدام العديد من الطرق الأخرى. ^{[ 2 ]}
