مجمع باولو أفونسو الكهرومائي (Complexo Hidrelétrico de Paulo Afonso)، المعروف أيضًا باسم مجمع باولو أفونسو ، هو نظام يتألف من ثلاثة سدود وخمس محطات لتوليد الطاقة الكهرومائية على نهر ساو فرانسيسكو بالقرب من مدينة باولو أفونسو في ولاية باهيا ، البرازيل . يستغل المجمع فجوة طبيعية في النهر يبلغ طولها 80 مترًا (260 قدمًا) ، تُعرف باسم شلالات باولو أفونسو . شُيِّدت السدود تباعًا بين عامي 1948 و1979، وتدعم محطات باولو أفونسو 1 و2 و3 و4 وأبولونيوس ساليس (موكسوتو) لتوليد الطاقة، والتي تضم إجمالًا 23 مولدًا بقدرة مركبة تبلغ 4279.6 ميغاواط (5739000 حصان) . [ 1 ]

كانت محطة الطاقة الذرية الأولى (PA I) أول محطة طاقة كبيرة تُبنى في البرازيل، ويُشكّل مجمعها المنطقة الأكثر كثافةً بالسدود في البلاد. [ 2 ] [ 3 ] تُزوّد ​​المحطة مناطق شمال شرق البرازيل بالكهرباء، وتُعدّ الوجهة السياحية الرئيسية في المنطقة. [ 4 ]

الخلفية والتاريخ

في 23 يناير 1913، شُيِّدت محطة أنجيكينيو الكهرومائية بقدرة 1.1 ميغاواط على يد الصناعي دلميرو غوفيا، لتكون أول محطة لتوليد الطاقة الكهرومائية من شلالات باولو أفونسو، وأول محطة من نوعها في شمال شرق البرازيل. [ 3 ] [ 5 ] كان الهدف من إنشاء المحطة تحفيز النمو الاقتصادي في المنطقة، وبعد فترة وجيزة، شُيِّدت محطة كهرومائية أخرى في أعلى النهر بالقرب من بترولانديا . وبحلول أربعينيات القرن العشرين، أدركت وزارة الزراعة البرازيلية أهمية تسخير نهر ساو فرانسيسكو للتنمية الاقتصادية في المنطقة شبه القاحلة. فبدأت الوزارة بالتخطيط لتطوير النهر، وتأسست شركة ساو فرانسيسكو الكهرومائية الكهربائية ( CHESF ) عام 1945. وفي 23 مايو 1944، أُجيز إنشاء محطة باولو أفونسو الأولى بمولدين كهربائيين، وبدأ البناء عام 1948. واجه العمال والمهندسون صعوبة في تحويل مجرى النهر، ونقل التوربينات إلى الموقع وسط ظروف عمل خطرة. واضطروا إلى حفر أنفاق وكهف لإنشاء أول محطة طاقة تحت الأرض في البرازيل . ونظرًا لعمق النهر وقوته قرب الشلالات، لم يتم تحويل مجراه حتى عام 1954. وفي 15 يناير 1955، افتتح الرئيس البرازيلي جواو كافيه فيلهو محطة الطاقة الأولى (PA I). [ 3 ] وفي عام 1953، تفاوضت شركة CHESF مع الحكومة لإنشاء وحدة توليد ثالثة في محطة الطاقة الأولى (PA I) وحفر محطة طاقة أخرى تحت الأرض لمحطة الطاقة الثانية (PA II) المستقبلية المجاورة لمحطة الطاقة الأولى (PA I) عند الشلالات. [ 3 ] وتم تشغيل المولد الثالث في محطة الطاقة الأولى (PA I) في 18 سبتمبر 1955، وبدأ بناء محطة الطاقة الثانية (PA II) في العام نفسه. [ 6 ]

بحلول عام 1961، اكتمل بناء محطة توليد الطاقة PA II، وفي 24 أكتوبر من ذلك العام، تم تشغيل أول مولد كهربائي فيها. ودخلت المولدات الخمسة الأخرى التابعة لمحطة PA II حيز التشغيل بين عامي 1962 و18 ديسمبر 1967. [ 7 ] بدأ بناء محطة PA III بعد ذلك بوقت قصير في عام 1967، واكتمل في عام 1971، حيث تم تشغيل أول مولد كهربائي فيها في 21 أكتوبر من ذلك العام. وتم تشغيل مولد كهربائي آخر في عام 1972، والمولدان الأخيران في عام 1974، وكان آخرها في 5 أغسطس. [ 8 ] في عام 1971، انتقل البناء إلى سد ومحطة توليد الطاقة أبولونيوس ساليس (موكسوتو) على بُعد 4 كيلومترات (2.5 ميل) أعلى الشلالات. وفي عام 1977، اكتمل البناء، ودخلت مولداتها الأربعة حيز التشغيل في أبريل من ذلك العام. [ 9 ] في عام 1972، بدأ بناء السد ومحطة توليد الطاقة الأخيرة، PA IV، على بُعد كيلومترين (1.2 ميل) جنوب غرب الشلالات. اكتمل البناء في عام 1979 وتم تشغيل أول مولد كهربائي في 1 ديسمبر. وتم تشغيل مولدين آخرين في عام 1980، واثنين في عام 1981، والأخير في 28 مايو 1983. [ 10 ]

تسبب بناء السدود في فقدان 1600 هكتار (4000 فدان) من الأراضي بالإضافة إلى تهجير 52000 شخص. [ 11 ]

تحديد

أبولونيو ساليس (موكسوتو)

كان سد ومحطة توليد الطاقة أبولونيو ساليس يُعرفان في الأصل باسم موكسوتو، ثم أُعيد تسميتهما نسبةً إلى أبولونيو ساليس، مؤسس شركة CHESF. [ 12 ] يبلغ ارتفاع السد 30 مترًا (98 قدمًا) وطوله 2825 مترًا (9268 قدمًا)، وهو سد ترابي صخري . يُنشئ السد خزانًا بسعة 1,200,000,000 متر مكعب (970,000 فدان قدم) بمساحة سطحية تبلغ 100 كيلومتر مربع (39 ميلًا مربعًا ) ومساحة مستجمعات مائية تبلغ 630,000 كيلومتر مربع (240,000 ميل مربع ) . يهدف السد وخزانه بشكل أساسي إلى تنظيم تدفق المياه إلى محطات الطاقة PA I وII وIII الواقعة على بُعد 4 كيلومترات أسفل مجرى النهر. يدعم الجانب الغربي من السد مفيضًا بعشرين بوابة، بسعة 28,000 متر مكعب في الثانية (990,000 قدم مكعب /ثانية) . تقع محطة توليد الطاقة على الجانب الشرقي من السد بالقرب من شاطئ الخزان، وتضم أربعة مولدات ، كل منها مزود بتوربينات كابلان . تبلغ القدرة الاسمية لكل مولد 100 ميغاواط (130,000 حصان) ، ليصبح إجمالي القدرة المركبة 400 ميغاواط (540,000 حصان) . [ 9 ]

باولو أفونسو الأول، الثاني، الثالث

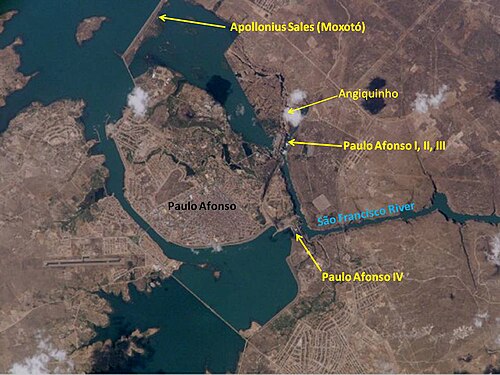

صورة علوية للمجمع، انقر للتكبير

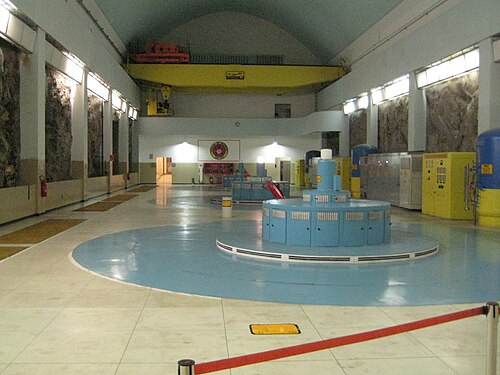

قاعة المولدات في PA II

يقع سد دلميرو غوفيا مباشرةً فوق شلالات باولو أفونسو ، ويدعم شلالات باولو أفونسو الأول والثاني والثالث. يبلغ ارتفاع السد 20 مترًا (66 قدمًا) ، وطوله 4707 أمتار (15443 قدمًا) ، وهو من النوع الخرساني الثقالي. تبلغ سعة الخزان الذي يشكله السد 26 مليون متر مكعب (21000 فدان قدم) ، ومساحته السطحية 4.8 كيلومتر مربع (1.9 ميل مربع ) . يحتوي السد على مفيض واحد غير مُتحكم به ومفيض مُتحكم به على بطانته الخارجية، بالإضافة إلى أربعة مفيضات مُتحكم بها أمام الشلالات. [ 6 ] عند فتح هذه المفيضات السطحية الأربعة، تُصرف المياه إلى الأسفل، مما يُعيد تكوين الشلالات. [ 4 ]

تقع محطات توليد الطاقة الثلاث على عمق 82 مترًا تقريبًا تحت الأرض، وهي متجاورة. تقع المحطة الأولى (PA I) في المركز، داخل كهف يبلغ طوله 60 مترًا ، وارتفاعه 31 مترًا، وعرضه 15 مترًا . تحتوي على ثلاثة مولدات كهربائية بقدرة 60 ميغاواط لكل منها، مزودة بتوربينات فرانسيس ، بإجمالي قدرة مركبة تبلغ 180 ميغاواط . المولدات من نوع التزامن الرأسي، وقد صنعتها شركة وستنجهاوس . أما التوربينات، فقد صنعتها شركة دومينيون للهندسة . [ 6 ] أما المحطة الثانية (PA II)، فهي محطة توليد طاقة يبلغ طولها 104 أمتار ، وارتفاعها 36 مترًا، وعرضها 18 مترًا . تحتوي على ستة مولدات كهربائية من نوع التزامن الرأسي مزودة بتوربينات فرانسيس. اثنان من المولدات بقدرة 70 ميغاواط (94,000 حصان) ، وواحد بقدرة 75 ميغاواط (101,000 حصان) ، أما المولدات الثلاثة المتبقية فتبلغ قدرة كل منها 176 ميغاواط (236,000 حصان) ، ليبلغ إجمالي القدرة المركبة 443 ميغاواط (594,000 حصان) . صُنعت المولدات بواسطة شركتي إس. مورغان سميث وهيتاشي ، بينما صُنعت التوربينات بواسطة شركة فويت . [ 7 ] يبلغ طول محطة توليد الطاقة PA III 127 مترًا (417 قدمًا) ، وارتفاعها 46 مترًا (151 قدمًا) ، وعرضها 18 مترًا (59 قدمًا) . تحتوي المحطة على أربعة مولدات من نوع التزامن الرأسي بقدرة 198.55 ميغاواط (266,260 حصان) من إنتاج شركة سيمنز، ليبلغ إجمالي القدرة المركبة 795.2 ميغاواط (1,066,400 حصان) . يستخدم كل مولد توربين فرانسيس من إنتاج شركة فويت. [ 8 ]

باولو أفونسو الرابع

يقع سد باولو أفونسو على بُعد كيلومترين (1.2 ميل) جنوب غرب الشلالات، ويبلغ ارتفاعه 35 مترًا (115 قدمًا) وطوله 7430 مترًا (24380 قدمًا) . وهو سد ترابي صخري، ولكنه يتكون من هياكل خرسانية بطول 1053 مترًا (3455 قدمًا) تشمل مدخل محطة توليد الطاقة ومفيض المياه. يتألف المفيض من ثماني بوابات، وتبلغ طاقته القصوى لتصريف المياه 10000 متر مكعب في الثانية (350000 قدم مكعب /ثانية) . يحجز السد خزانًا بسعة 127500000 متر مكعب (103400 فدان قدم) ومساحة سطحية تبلغ 12.9 كيلومترًا مربعًا (8.0 ميل) . يستقبل الخزان المياه عبر قناة تنبع من قرب الطرف الجنوبي لخزان أبولونيوس ساليس، وتمتد جنوبًا محاذيةً للمدينة. تقع محطة توليد الطاقة PA IV تحت الأرض، ويبلغ طولها 210 أمتار (690 قدمًا) ، وارتفاعها 52 مترًا (171 قدمًا) ، وعرضها 24 مترًا (79 قدمًا) . وتضم ستة مولدات كهربائية بقدرة 410.4 ميغاواط (550,400 حصان) لكل منها، بإجمالي قدرة مركبة تبلغ 2,462.4 ميغاواط (3,302,100 حصان) . كل مولد من نوع SíncronoVertical من إنتاج شركة سيمنز، ويستخدم توربينات فرانسيس ذات عمود رأسي من إنتاج شركة فويت. [ 10 ]
