بنتيوم أوفر درايف

كان Pentium OverDrive اسمًا تجاريًا لتسويق المعالجات الدقيقة استخدمته شركة Intel لتغطية مجموعة متنوعة من منتجات ترقية المستهلكين التي بيعت في منتصف التسعينيات. تم إصداره في الأصل للوحات الأم 486 ، ولاحقًا لبعض مقابس Pentium ، بالإضافة إلى إصدار لمقبس Socket 8 .

486 مقبسًا

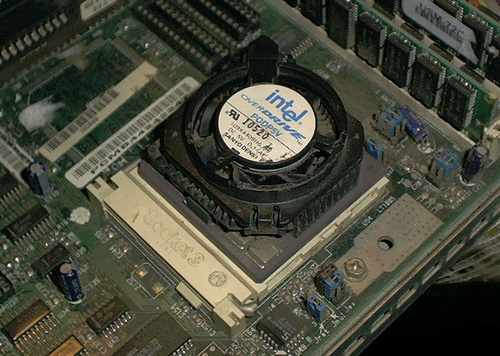

Pentium OverDrive لأنظمة 486

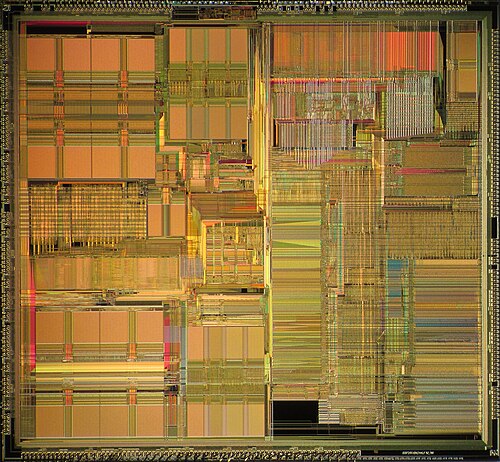

صورة لشريحة معالج Pentium OverDrive لأنظمة 486

معالج Pentium OverDrive هو نواة Pentium P54 معدلة بشكل كبير، تعمل بجهد 3.3 فولت، ومصنعة بتقنية 0.6 ميكرومتر . وهو مزود بوحدة ناقل بيانات متوافقة مع معالجات 486 (مع زيادة في عدد الدبابيس)، ومشتت حراري ومروحة مدمجين، وذاكرة تخزين مؤقتة من المستوى الأول بسعة 32 كيلوبايت ، أي ضعف سعة 16 كيلوبايت الموجودة في رقائق P54C العادية. [ 1 ] ونظرًا لانخفاض عرض ناقل البيانات إلى 32 بت ، كان أداء كل دورة ساعة أقل بكثير من أداء معالج Pentium "العادي"، ولكنه مع ذلك أسرع بكثير من معالج 486 ذي التردد المماثل، وذلك بفضل التحسينات المعمارية في معالج Pentium، مثل وحدة معالجة الفاصلة العائمة (FPU) المحسّنة بشكل كبير . كما أنه مزود بمنظم طاقة مدمج بجهد 3.3 فولت ، حيث أن العديد من لوحات 486 الأم لا توفر سوى طاقة 5 فولت.

 طُرح طراز 63 ميجاهرتز في فبراير 1995، وكان يدعم  أنظمة ناقل بيانات بسرعة 25 ميجاهرتز. أما  النسخة الأسرع بكثير بسرعة 83 ميجاهرتز، والتي تدعم أنظمة ناقل بيانات بسرعة 25 ميجاهرتز (بمعدل 63  ميجاهرتز فعليًا) و33  ميجاهرتز، فقد طُرحت في وقت لاحق من العام نفسه في سبتمبر، وكانت باهظة الثمن للغاية بسعر 299 دولارًا مقارنةً ببدائل الترقية الأخرى، مثل تلك القائمة على معالجات AMD 5x86 و Cyrix Cx5x86 . [ 2 ]

مشتت حرارة المعالج مثبت بشكل دائم، ووحدة المروحة القابلة للإزالة تعمل بالطاقة عبر شوكات معدنية زنبركية تتصل بثلاثة موصلات على سطح الشريحة. يظهر مشبك تحرير المروحة في الصورة الأولى، في الزاوية العلوية اليسرى من وحدة المعالجة المركزية. يحتوي العمود البلاستيكي المركزي الممتد من مركز المروحة على أسلاكها، ويمتد على طول جانب مشتت الحرارة عند هذه الزاوية. النقاط البلاستيكية الصغيرة في أعلى يسار هذا العمود هي آلية قفل المروحة، ويتم تحريرها بالضغط عليها. في الزاوية المقابلة من وحدة المعالجة المركزية، يوجد مزلاج يثبت المروحة أسفل مشتت الحرارة، حيث يتأرجح في مكانه عند التركيب. يراقب المعالج المروحة، ويقوم بخفض سرعة الساعة لمنع ارتفاع درجة الحرارة والتلف في حال توقف المروحة عن العمل. يُعد هذا النظام سلفًا لأنظمة الكشف عن درجة الحرارة الداخلية والحماية منها في معالجات إنتل الحديثة.

التوافق والأداء

أثناء عملية التطوير، قامت إنتل بتغيير مواصفات التصميم، مما تسبب في مشاكل توافق وأداء متنوعة مع بعض اللوحات الأم التي كانت متوافقة تمامًا سابقًا. على سبيل المثال، تطلبت لوحة Packard Bell 450 الأم تركيب شريحة وسيطة مصممة خصيصًا بين المعالج واللوحة الأم للتعامل مع المواصفات الجديدة، مما أدى إلى عدم إمكانية الوصول إلى ذاكرة التخزين المؤقت من المستوى الثاني للوحة الأم ، وبالتالي انخفاض الأداء. [ 3 ] بالإضافة إلى ذلك، لا تدعم بعض الشرائح القديمة وظيفة الكتابة المؤجلة لذاكرة التخزين المؤقت من المستوى الأول، مما قد يقلل الأداء أيضًا. مع ذلك، توفر غالبية لوحات Socket 3 الأم، وخاصةً لوحات VLB الأحدث (بعد عام 1994) ومعظم لوحات PCI ، دعمًا كاملًا لمعالج Pentium OverDrive، بما في ذلك الوصول الكامل إلى ذاكرة التخزين المؤقت من المستوى الثاني، كما تدعم العديد من اللوحات الأقدم المعالج بمستويات متفاوتة من التوافق والأداء.

من حيث الأداء، أظهرت العديد من الاختبارات المعيارية الاصطناعية الشائعة في ذلك الوقت أن معالج Pentium OverDrive كان أداؤه أقل من منافسيه الأرخص سعرًا والأعلى ترددًا، على الرغم من أن أداءه الفعلي (بافتراض الاستخدام الأمثل لذاكرة التخزين المؤقت للوحة الأم) كان مختلفًا تمامًا: فقد استفادت البرامج التي تعتمد على العمليات الحسابية ذات الفاصلة العائمة أو المُحسّنة لبنية Pentium (كما أصبح شائعًا بشكل متزايد في منتصف إلى أواخر التسعينيات) استفادةً أكبر من معالج Pentium OverDrive، وخاصةً  إصدار 83 ميجاهرتز. بالإضافة إلى ذلك، فقد دعم بشكل كامل البرامج وأنظمة التشغيل المصممة خصيصًا لبنية Pentium، مثل العديد من برامج المحاكاة ، وأدوات الوسائط المتعددة، وحتى أنظمة تشغيل Windows والألعاب اللاحقة؛ ومع ذلك، فإن فائدة تشغيل مثل هذه البرامج على نظام محدود التردد وناقل اللوحة الأم قد تكون موضع شك.

نماذج

PODP5V63

  • تم طرحه في 3 فبراير 1995
  • 234 دبوسًا، مخطط دبابيس P24T
  • 5 أو 3.3 فولت
  • ذاكرة التخزين المؤقت من المستوى الأول 32 كيلوبايت (16 كيلوبايت + 16 كيلوبايت)
  • 63 ميجاهرتز على ناقل أمامي  بتردد 25 ميجاهرتز (25 × 2.5)

PODP5V83

  • تم طرحه في سبتمبر 1995
  • 234 دبوسًا، مخطط دبابيس P24T
  • 5 أو 3.3 فولت
  • ذاكرة التخزين المؤقت من المستوى الأول 32 كيلوبايت (16 كيلوبايت + 16 كيلوبايت)
  • 83  ميجاهرتز على  ناقل أمامي بتردد 33 ميجاهرتز (33 × 2.5)

تحتوي بعض طرازات المعالجات المركزية 63 (رقم القطعة 109X4405H6J05) على 234 دبوسًا بدلاً من 235. وقد جاءت بعض المعالجات المركزية مع قطع الدبوس (الدبوس A4) والبعض الآخر كان الدبوس مفقودًا تمامًا ومغطى بالتغليف.

مقابس بنتيوم

معالج Pentium Overdrive للمقبس  4 بدون مروحة
Pentium Overdrive للمقبس 4 ، 120/133 ميجاهرتز.
معالج Pentium Overdrive  MMX بدون مروحة.
Pentium Overdrive  MMX، 166  ميجاهرتز.

كانت معالجات بنتيوم الأصلية من نوع Socket 4 تعمل بجهد أعلى (5 فولت) من الطرازات اللاحقة. وعلى الرغم من أن هذا الأمر غير معروف على نطاق واسع، إلا أن شركة إنتل أصدرت بالفعل شريحة OverDrive لهذه المقابس، والتي استخدمت مُضاعِف تردد داخلي بقيمة 2، لتحويلها إلى معالج يعمل بتردد "120/133".

  • PODP5V120: 120  ميجاهرتز على ناقل 60  ميجاهرتز
  • PODP5V133: 133  ميجاهرتز على ناقل 66  ميجاهرتز أو 120  ميجاهرتز على  ناقل 60 ميجاهرتز

تم أيضًا إصدار معالجات OverDrive لمعالجات Pentium 75 و90 و100 ( مقبس 5 ، 3.3 فولت)، تعمل بترددات 125 و150 و166  ميجاهرتز (مضاعف تردد 2.5). ويُعدّ معالج 125 حالةً استثنائية، إذ لم تُنتج إنتل معالج Pentium 125 كمعالج مستقل.

  • PODP3V125: 125  ميجاهرتز على ناقل 50  ميجاهرتز
  • PODP3V150: 150  ميجاهرتز على ناقل 60  ميجاهرتز
  • PODP3V166: 166  ميجاهرتز على ناقل 66  ميجاهرتز

تم استبدال هذه بمعالج Pentium OverDrive  MMX، الذي قام أيضًا بترقية معالج Pentium 120 - 200  ميجاهرتز إلى الإصدار الأسرع بتقنية MMX .

  • PODPMT60X150: يصل إلى 150  ميجاهرتز على ناقل 60  ميجاهرتز (مضاعف الساعة 2.5)
  • PODPMT66X166: يصل إلى 166  ميجاهرتز على ناقل 66  ميجاهرتز (مضاعف الساعة 2.5)
  • PODPMT60X180: يصل إلى 180  ميجاهرتز على ناقل 60  ميجاهرتز (مضاعف الساعة 3.0)
  • PODPMT66X200: يصل إلى 200  ميجاهرتز على ناقل 66  ميجاهرتز (مضاعف الساعة 3.0)

المقبس 8

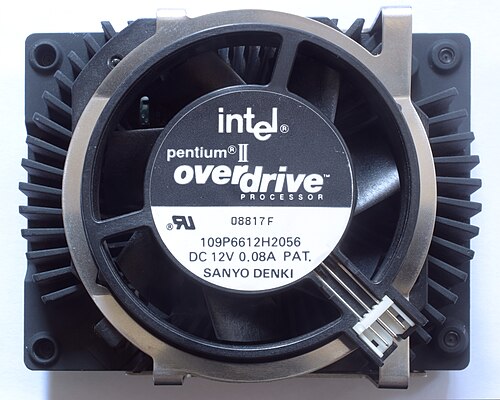

صورة علوية لوحدة المعالجة المركزية Intel Pentium II OverDrive مع المشتت الحراري والمروحة.
نموذج هندسي لجهاز Pentium II OverDrive، يظهر الجزء السفلي من الوحدة.
معالج بنتيوم 2 أوفر درايف بدون مشتت حراري. نواة ديشوتس المصنّعة بتقنية Flip-chip موجودة على اليسار.  ذاكرة التخزين المؤقت بسعة 512 كيلوبايت موجودة على اليمين.

في عام ١٩٩٨، أُطلق معالج Pentium II OverDrive كخيار ترقية لمستخدمي معالجات Pentium Pro . يجمع هذا المعالج بين نواة Deschutes بتقنية ٠.٢٥ ميكرومتر من معالج Pentium II في حزمة Flip-Chip  مع شريحة ذاكرة تخزين مؤقتة من المستوى الثاني (L2) بسعة ٥١٢ كيلوبايت من معالج Pentium II Xeon ، ضمن وحدة متوافقة مع مقبس Socket 8. نتج عن ذلك معالج قادر على العمل بتردد ٣٠٠ أو ٣٣٣  ميجاهرتز على ناقل أمامي بتردد ٦٠ أو ٦٦  ميجاهرتز. كما جمع هذا المعالج بين بعض أبرز مزايا معالجي Pentium II و Pentium II Xeon، وهما: دعم تقنية MMX/تحسين أداء ١٦ بت، وذاكرة تخزين مؤقتة من المستوى الثاني (L2) كاملة السرعة. سيتم تكرار هذا التكوين بواسطة معالج Pentium II المحمول " Dixon " اللاحق المزود بذاكرة تخزين مؤقتة كاملة السرعة بحجم 256  كيلوبايت مدمجة على الشريحة، بالإضافة إلى معالجات Pentium III " Coppermine " و" Tualatin " اللاحقة التي تستخدم نفس  ذاكرة التخزين المؤقتة كاملة السرعة بحجم 256 كيلوبايت المدمجة على الشريحة.

يمكن استخدام هذا التحديث في أنظمة Socket 8 أحادية وثنائية المعالج . لا يدعم أنظمة Socket 8 رباعية (أو حتى سداسية المعالج) لافتقاره إلى المعالجة المتعددة رباعية الاتجاهات أو أعلى، ولكنه يعمل في نظام Socket 8 رباعي المعالجات ذي منفذين بعد إزالة المعالجين 3 و4. كما يمكن تشغيله، بشكل غير رسمي، في أنظمة Socket 8 رباعية وسداسية المعالجات. وقد ظهر ذلك بعد أن قام بعض المستخدمين بترقية أنظمة ALR 6x6 الخاصة بهم باستخدام هذا التحديث. [ 4 ]

تُعدّ هذه الترقيات جديرة بالذكر لاستخدامها في حاسوب إنتل العملاق ASCI Red الموجود في مختبرات سانديا الوطنية ، والذي كان أول حاسوب يتجاوز حاجز التيرافلوب في أواخر عام 1996، وكان يحتلّ سابقًا صدارة قائمة أسرع 500 حاسوب في العالم منذ بدء تشغيله الكامل في عام 1997 وحتى أواخر عام 2000. وحتى إجراء الترقية، كان يعمل بمعالجين من نوع Pentium Pro في كل عقدة من عقد الحوسبة الخاصة به منذ إنشائه، والتي تمّت ترقيتها إلى معالجين من نوع Pentium II OverDrive في جميع عقد الحوسبة البالغ عددها 4510 عقدة في عام 1999، مما ساهم في الحفاظ على موقعه في قائمة TOP500 في ذلك الوقت حتى تجاوزه حاسوب IBM العملاق ASCI White الموجود في مختبر لورانس ليفرمور الوطني في أواخر عام 2000، وفي الوقت نفسه أصبح أول حاسوب يتجاوز حاجز التيرافلوب مرتين عند إجراء الترقية. استمرت شركة ASCI Red في استخدام وحدات المعالجة المركزية هذه طوال الفترة المتبقية من حياتها حتى تم إيقاف تشغيلها في عام 2006.

في نظام "العائلة/الطراز/الخطوة" الخاص بشركة إنتل، يُصنّف معالج Pentium II OverDrive ضمن العائلة 6، الطراز 3. ورغم أنه مبني على نواة Deschutes، إلا أنه يُعرّف نفسه كمعالج Klamath Pentium II عند الاستعلام عنه باستخدام أمر CPUID . [ 5 ] وكما هو مذكور في وثائق تحديث معالج Pentium II من إنتل، "على الرغم من أن هذا المعالج يحمل معرّف CPUID 163xh، إلا أنه يستخدم نواة معالج Pentium II بمعرّف CPUID 065xh." [ 6 ]

  • PODP66X333: 300/333  ميجاهرتز على  ناقل 60/66 ميجاهرتز
