رأس الدبوس

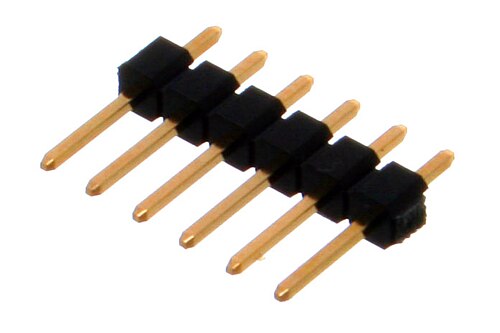

موصل الدبابيس ( أو ببساطة، الموصل ) هو نوع من الموصلات الكهربائية . يتكون موصل الدبابيس الذكري من صف واحد أو أكثر من الدبابيس المعدنية المصبوبة في قاعدة بلاستيكية، وغالبًا ما تكون المسافة بينها 2.54 مم (0.1 بوصة) ، مع توفرها بمسافات مختلفة. ^{[ 1 ]} تتميز موصلات الدبابيس الذكرية بانخفاض تكلفتها نظرًا لبساطتها. تُعرف نظيراتها الأنثوية أحيانًا باسم موصلات الدبابيس الأنثوية (وتُسمى أيضًا مقابس الدبابيس )، على الرغم من وجود العديد من الاختلافات في تسمية الموصلات الذكرية والأنثوية . تاريخيًا، كانت تُسمى الموصلات أحيانًا " موصلات بيرغ " ^{[ 2 ]} أو "موصلات دوبونت"، ولكن العديد من الشركات تُصنّعها. ^{[ 3 ]}

عادةً ما تكون موصلات الدبابيس من النوع ذي الثقوب (THD/THT)، ولكن توجد أيضًا موصلات من النوع ذي التركيب السطحي (SMD/SMT). في حالة موصلات SMD، تُثنى أطراف الدبابيس بزاوية 90 درجة لتُلحم على نقاط التلامس في لوحة الدوائر المطبوعة (PCB). في موصلات SMD أحادية الصف، تُثنى الدبابيس بالتناوب إلى أحد الجانبين، بينما في موصلات SMD ثنائية الصف، تُثنى الدبابيس للخارج فقط. إذا كانت موصلات الدبابيس اختيارية، يُفضل غالبًا النوع ذو الثقوب (THD) لسهولة التجميع اليدوي.

يمكن أن تكون الموصلات إما مستقيمة (رأسية) أو بزاوية قائمة، ويُستخدم الشكل الأخير أحيانًا لتوصيل لوحتي دوائر مطبوعة معًا أفقيًا. ^{[ 1 ]} غالبًا ما تتوفر الموصلات في صف واحد أو صفين، ^{[ 1 ]} على الرغم من أن بعض الشركات المصنعة توفر ثلاثة صفوف أو أكثر. تُباع عادةً على شكل شرائط طويلة (عادةً 36/40/50 دبوسًا) يمكن قصها بسهولة إلى العدد المطلوب من الدبابيس. تتوفر أطوال دبابيس متعددة لتقليل الجهد المبذول أثناء تجميع لوحات الدوائر المطبوعة.

تُستخدم رؤوس التوصيل الذكرية عادةً مع موصلات الكابلات الشريطية . ^{[ 4 ]} وعند استخدامها منفردة، يمكن أن تكون مستقبلات للوصلات ، التي تبلغ مسافاتها 2.54 مم (0.1 بوصة) و 2.00 مم (0.079 بوصة) . ^{[ 5 ]}

يمكن تصنيف أنواع الموصلات حسب المسافة بين المسامير (المسافة الموحدة بين المسامير المقاسة من المركز إلى المركز). بعض المسافات الشائعة بين المسامير هي: ^{[ 1 ]}

• 5.08 مم (0.200 بوصة)
• 3.96 مم (0.156 بوصة)
• 2.54 مم (0.100 بوصة) مع دبابيس مربعة 0.64 مم (0.025 بوصة) ^{[ 6 ]} أو دبابيس مستديرة مصنعة بدقة 0.50 مم (0.020 بوصة) ^{[ 7 ]}
• 2.00 مم (0.079 بوصة) مع دبابيس مربعة 0.50 مم (0.020 بوصة) ^{[ 8 ]}
• 1.27 مم (0.050 بوصة)
• 1.00 مم (0.0394 بوصة)

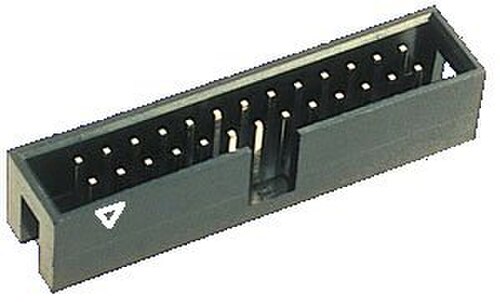

تُعرف رؤوس التوصيل المزودة بصندوق توجيه بلاستيكي باسم رأس التوصيل المغطى أو رأس التوصيل الصندوقي ( BH )، وتُستخدم عادةً مع موصلات الإزاحة العازلة (IDC) للكابلات الشريطية . يمنع شق مربع (مفتاح) في الغطاء وضع الموصل (المستقطب بواسطة نتوء على أحد جانبيه) بشكل خاطئ. ^{[ 4 ]} يتوفر بعضها بدون هذا الشق المربع، بينما يحتوي البعض الآخر على أذرع في نهايتي الصندوق لتسهيل إزالة الموصل المتصل.

تستخدم بعض الأنظمة تقنية الاستقطاب أو التثبيت لتوصيل رأس التوصيل، وذلك عن طريق سدّ أحد ثقوب المقابس. ^{[ 9 ] [ 10 ] [ 11 ] [ 12 ]} يؤدي استخدام رأس توصيل خاطئ (أو رأس توصيل صحيح مُدار في الاتجاه الخاطئ) إلى اصطدام أحد دبابيسه بهذا العائق، مما يمنع التوصيل غير الصحيح. أما رأس التوصيل الصحيح، فيتم فيه إزالة دبوس أو أكثر أو قصه لتحديد اتجاه التوصيل الصحيح.

تُستخدم التوصيلات ذات المفاتيح بشكل شائع جدًا في اللوحات الأم لأجهزة الكمبيوتر ، على سبيل المثال تلك التي تتوافق مع معيار ATX .

•

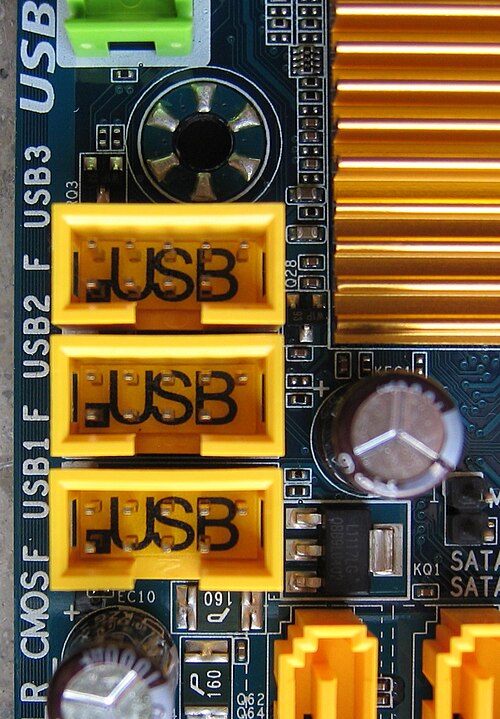

  موصل مغلف 2×5 مع دبوس واحد مفقود لتوسيع موصل USB 1.1/2.0 من لوحة أم ATX .
•
  موصل USB 3.0 / 3.x Gen 1 القياسي ذو 19 سنًا مغطى (20 سنًا مع فقدان واحد).
•
  موصلات USB ذات 9 دبابيس و 19 دبوسًا.
•

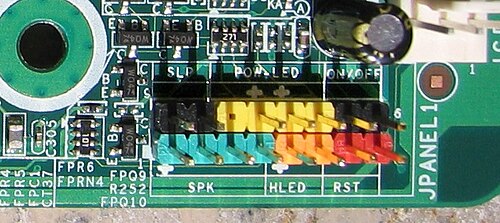

  موصل اللوحة الأمامية للوحة الأم لمكبر صوت الكمبيوتر ، وأزرار الطاقة وإعادة التشغيل، ومؤشرات LED للطاقة ونشاط القرص الصلب.
•
  موصلات دبابيس متنوعة على اللوحة الأم (أسفل)، بما في ذلك الصوت عالي الدقة (مفتاح 15 دبوسًا)، واللوحة الأمامية، والمزيد.

في حالة عدم وجود تسمية للدبوس 1 على الموصل، إذا كانت التسمية مفقودة من الموصل، فقد تحتوي لوحة الدوائر المطبوعة على علامة تشير إلى الاتجاه (تاريخيًا، غالبًا ما تكون وسادة اللحام حول فتحة الدبوس 1 من موصل THD مربعة الشكل بدلاً من أن تكون مستديرة).

في موصلات الدبابيس متعددة الصفوف، يكون ترقيم الدبابيس أكثر تعقيدًا، لأن معرفة موقع الدبوس رقم 1 لا تضمن تلقائيًا كيفية ترقيم الدبابيس المتبقية. عادةً، في الموصلات المتصلة بكابلات الشريط، تُرقّم الدبابيس بحيث تكون متوازية على طول الكابل. وبسبب طريقة توصيل الموصل بالكابل، يعني هذا أنه في موصل ثنائي الصفوف، تكون أرقام الدبابيس في أحد الصفين فردية، بينما تكون أرقام الدبابيس في الصف الآخر زوجية. ^{[ 13 ]}
