جنس الموصلات والمثبتات

في الصناعات الكهربائية والميكانيكية والتصنيعية ، يُشار إلى كل نصف من زوج الموصلات أو أدوات التثبيت المتوافقة عادةً بالذكر أو الأنثى ، [ 1 ] وهو تمييز يُعرف بجنسها . [ 2 ] الموصل الأنثوي هو عادةً وعاء يستقبل ويثبت الموصل الذكري. تُستخدم أحيانًا مصطلحات بديلة مثل القابس والمقبس أو المأخذ ، خاصةً للموصلات الكهربائية . [ 3 ]
يُشبه هذا التمرين الأعضاء التناسلية الذكرية والأنثوية تشبيهًا مباشرًا . يُطلق على الجزء الذي يحمل نتوءًا واحدًا أو أكثر، أو الذي يقع داخل الآخر، اسم الذكر ، بينما يُطلق على الجزء الذي يحمل التجاويف المقابلة، أو الذي يقع خارج الآخر، اسم الأنثى . ويؤدي توسيع هذا التشبيه إلى استخدام فعل التزاوج لوصف عملية ربط جزأين متناظرين معًا.
في بعض الحالات (لا سيما موصلات الطاقة الكهربائية)، يُحدد نوع الموصلات وفقًا لقواعد صارمة تضمن اتجاهًا أحاديًا للتيار (مثل تدفق الطاقة من جهاز إلى آخر). ويتم ذلك لتعزيز السلامة، أو ضمان الأداء السليم، من خلال منع إنشاء تكوينات غير آمنة أو غير فعالة.
في نظرية الرسوم البيانية الرياضية ، تُعتبر شبكة توزيع الطاقة الكهربائية المكونة من المقابس والمآخذ شجرة موجهة ، حيث تشير أسهم الاتجاه إلى نقل الطاقة الكهربائية من الموصلات الأنثوية إلى الموصلات الذكرية عبر كل وصلة. هذا مثال على تصميم وتخصيص موصلات ذكرية وأنثوية بشكل مدروس لضمان سلامة بنية الشبكة.
في سياقات أخرى، مثل السباكة، لا يُفرض التدفق أحادي الاتجاه من خلال تحديد جنس الموصلات. يمكن أن يكون التدفق عبر شبكات الأنابيب ثنائي الاتجاه، كما هو الحال في شبكات توزيع المياه الجوفية المصممة بنظام احتياطي . في حالات السباكة التي يُراد فيها التدفق أحادي الاتجاه ، يُنفذ ذلك بوسائل أخرى (مثل الفجوات الهوائية أو صمامات الفحص أحادية الاتجاه )، وليس من خلال أنظمة تحديد جنس الموصلات (ذكر-أنثى).
الإشارات المبكرة إلى الاستعارة

يصف التلمود رؤوس السهام وأعمدة السهام المتصلة بها بأنها قد تكون ذكرية أو أنثوية، وذلك بحسب تصميمها، أي أن شوكة رأس السهم الذكرية تتناسب مع عمود السهم المجوف والعكس صحيح. ويعود ذلك إلى تحريم استخدام عمود السهم الأنثوي، نظراً لكونه وعاءً للنجاسة، كأداة للتحريك. [ 4 ]
تذكر القواميس والموسوعات التي تعود إلى القرن الثامن عشر البراغي الذكرية والأنثوية أو القوقعات. [ 5 ] ويذكر دليل بناء يعود إلى عام 1736 جنس البراغي كاستعارات للأشكال المحدبة والمقعرة:
إذا كان السطح المحزز محدبًا، فإنه يُسمى برغيًا ذكرًا ؛ وإذا كان مقعرًا، فإنه يُسمى برغيًا أنثى ؛ وعندما يكون الهدف هو توليد الحركة، يتم دائمًا وصل الذكر والأنثى. [ 6 ]
أدوات التثبيت الميكانيكية

في التصميم الميكانيكي، يُعد البرغي الملولب المكون الذكري النموذجي، [ 7 ] ولكن يمكن اعتبار عمود المحاذاة، أو نتوء التثبيت ، أو موصل لسان الصفيحة المعدنية مكونات ذكرية أيضًا. وبالمثل، تُعتبر الصامولة الملولبة، أو فتحة المحاذاة، أو تجويف التثبيت، أو موصل فتحة الصفيحة المعدنية مكونات أنثوية.
في حين أن بعض التصاميم الميكانيكية عبارة عن تجهيزات مخصصة لمرة واحدة لا يُقصد تكرارها، إلا أن هناك صناعة كاملة للمثبتات مخصصة لتصنيع مكونات بكميات كبيرة أو شبه مخصصة. ولتجنب أي لبس غير ضروري، تم تحديد تعريفات تقليدية لأنواع المثبتات والاتفاق عليها.
ألعاب بناء معيارية

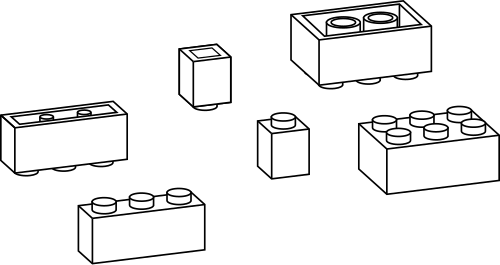

تتضمن العديد من ألعاب البناء الشائعة وصلات ميكانيكية ذات طابع جنسي (وفي بعض الحالات، بدون طابع جنسي). على سبيل المثال، تحتوي مكعبات ليغو البلاستيكية التقليدية على تجاويف أنثوية في سطحها السفلي ونتوءات ذكرية في سطحها العلوي. كما تحتوي ألعاب ميكانو وإريكتور على العديد من الوصلات ذات الطابع الجنسي، بدءًا من مثبتات الصواميل والبراغي التي تستخدمها بكثرة.
تُعتبر مكعبات ستيكل ، التي تستخدم نتوءات بلاستيكية متشابكة، محايدة جنسيًا (مع الحفاظ على عدم التناظر). وتستخدم مكعبات لينكولن شكلاً بسيطًا جدًا من الوصلات المحايدة جنسيًا. أما ألواح كابلا أو كيفا فهي أنظمة بسيطة للغاية محايدة جنسيًا، وترتبط ببعضها البعض بفعل الجاذبية فقط.
بدأ علماء الرياضيات في تصنيف مجموعات البناء المعروفة باستخدام نظرية الزمر لدراسة الاحتمالات التوافقية للهياكل التي يمكن بناؤها. [ 8 ]
أعمال السباكة

في تجهيزات السباكة، عادةً ما يأتي الحرف M أو F في بداية التسمية المختصرة وليس في نهايتها. على سبيل المثال:
- يشير MIPT إلى خيط أنبوب حديدي ذكري ؛
- يشير اختصار FIPT إلى خيط أنبوب حديدي أنثوي .
يُطلق أحيانًا على قطعة قصيرة من الأنابيب ذات سن لولبي MIP في كلا الطرفين اسم " حلمة" . ويُطلق أحيانًا على وصلة الأنابيب القصيرة ذات السن اللولبي FIP في كلا الطرفين اسم " وصلة" .
تُستخدم الوصلات الخنثى ، التي قد تتضمن عناصر ذكرية وأنثوية في وحدة واحدة، في بعض وصلات الأنابيب المتخصصة، مثل وصلات خراطيم إطفاء الحرائق من ستورز . تظهر صورة لهذه الوصلات في القسم "الوصلات الخنثى" أدناه. كما أن وصلات خراطيم الحدائق القابلة للتبديل من إنتاج شركة جيكا هي أيضاً خنثى، وتعتمد على حشية مطاطية لإتمام التوصيل.
أنبوب تصريف مياه الأمطار
تُستخدم أنابيب تصريف مياه الأمطار (وتُسمى أيضًا أنابيب التصريف أو قنوات تصريف مياه الأمطار) لنقل مياه الأمطار من مزاريب الأسطح إلى الأرض عبر أنابيب مجوفة. تتكون هذه الأنابيب عادةً من أجزاء، يتم توصيلها بإدخال الطرف الذكري (الذي غالبًا ما يُضغط بأداة خاصة لتقليل حجمه قليلاً) في الطرف الأنثوي للجزء التالي. لا تُغلق هذه الوصلات عادةً، بل تعتمد على الجاذبية لنقل مياه الأمطار من الطرف الذكري إلى الوصلة الأنثوية الموجودة أسفله مباشرةً.
مجاري الهواء
تستخدم قنوات التهوية المعدنية لنقل الهواء في أنظمة التكييف والتهوية عادةً وصلاتٍ مُحددة الجنس. في العادة، يكون تدفق الهواء عبر وصلة القناة من الذكر إلى الأنثى. مع ذلك، قد تُلاحظ وصلاتٌ مُعاكسة لهذا النمط في بعض الأنظمة، حيث تُغلق جميع الوصلات عادةً بمادة مانعة للتسرب أو شريط لاصق لمنع التسرب. يُراعى عادةً عدم التقيد التام بنمط التدفق لتبسيط التصميم وتقليل عدد وصلات تغيير الجنس المطلوبة، ولكن تُستثنى بعض الحالات عند الضرورة.
الأجهزة الكهربائية والإلكترونية
على الرغم من أن جنس وصلات الأنابيب والسباكة يكون واضحًا عادةً، إلا أن هذا قد لا ينطبق على الموصلات الكهربائية نظرًا لتعقيدها وتنوع تركيباتها. فبدلاً من ذلك، يُعتمد على معايير محددة لتحديد جنس الموصل، مما قد يجعله غامضًا بعض الشيء لغير المتخصصين. على سبيل المثال، يبرز جسم موصل D-subminiature الأنثوي من سطح تثبيت الهيكل، وقد يُفسر هذا البروز خطأً على أنه ذكر. في الواقع، يُحدد الجنس من خلال الجزء الداخلي، أي الدبابيس الذكرية، وليس من خلال بروز الموصل الذي يُركب داخل غلاف الموصل المقابل. (ينطبق هذا أيضًا على العديد من الموصلات الأخرى ذات الدبابيس، مثل XLR ). يكون التمييز أكثر وضوحًا مع موصلات الحلقة الضاغطة التي تُثبت حول عمود لولبي، ولكن مرة أخرى، مع موصلات الحلقة الضاغطة ذات الشكل المسطح أو الحلقي المنقسم، لا يكون الطرف وحده أنثى بشكل واضح.
قد يُسبب مصطلح " المقبس" مزيدًا من الالتباس ، إذ يُستخدم للإشارة إلى كلٍّ من الموصلات الأنثوية والذكرية، ويُشير عادةً إلى الجانب الثابت (اللوحة) من زوج الموصلات. تُعرّف معايير IEEE STD 100 وIEEE-315-1975 و IEEE 200-1975 (التي استُبدلت بمعيار ASME Y14.44-2008 ) القابس والمقبس بناءً على الموقع أو سهولة الحركة، وليس على النوع. [ 9 ] [ 10 ] [ 11 ]
الموصل الثابت يُسمى مقبسًا ، والموصل المتحرك يُسمى قابسًا . [ 9 ] [ 11 ] هذا التمييز نسبي، لذا يُعتبر الراديو المحمول ثابتًا مقارنةً بكابل سماعات الرأس؛ فالراديو مزود بمقبس، وكابل سماعات الرأس مزود بقابس. وعندما تكون العلاقة متساوية، كما هو الحال عند توصيل كابلين مرنين ( توصيل مباشر )، يُعتبر كل منهما قابسًا. يستخدم المقبس البادئة J ، بينما يستخدم القابس البادئة P. [ 9 ] [ 11 ]
من الشائع استخدام موصلات أنثوية للمقابس، لذا فإن الاستخدام غير الرسمي القائم على الجنس غالبًا ما يتوافق مع الوصف الوظيفي للمعايير التقنية. مع ذلك، ليس هذا هو الحال دائمًا؛ فمن الاستثناءات الشائعة مدخل طاقة التيار المتردد في الحاسوب ومنفذ EIA232 DE9 التسلسلي، أو مقابس الطاقة المحورية الذكرية لتوصيل محولات الطاقة الخارجية بالأجهزة المحمولة.
باختصار، يعتبر من أفضل الممارسات استخدام الذكر والأنثى لتحديد جنس الموصل ، والقابس والمقبس لتحديد وظيفة الموصل أو قابليته للتنقل .
استخدامات بديلة
في المملكة المتحدة، والعديد من دول الكومنولث ، وبعض الدول غير الناطقة بالإنجليزية، مثل فرنسا، قد تشير كلمة "جاك" إلى القابس الموجود في نهاية كابل قابل للفصل. كانت هذه الموصلات تُعرف في الأصل باسم "مقابس جاك" ، أو المقابس المصممة للتوصيل بمنافذ ثابتة (والتي يسميها سكان أمريكا الشمالية "جاك ")، ولكن تم حذف الكلمة الثانية. هذا الاستخدام المختلف يتعارض تمامًا مع الاستخدام الشائع والمعايير الرسمية في أمريكا الشمالية.
على سبيل المثال، في المملكة المتحدة، يُعرف الموصل الموجود في نهاية سلك سماعة الرأس باسم "جاك" (مقبس) وهو الذي يُوصل بمقبس في الوحدة الرئيسية. ويُستخدم المصطلح نفسه بشكل عام في إيطاليا، حيث تُستخدم كلمة " جاك" الإنجليزية للإشارة إلى الموصل الموجود في نهاية سلك سماعة الرأس.
الاختصارات والمصطلحات البديلة
يُستخدم الحرفان M و F عادةً في أرقام القطع لتحديد نوع الموصل. على سبيل المثال، في موصلات ميكروفونات أو ميكروفونات مائية من نوع XLR من Switchcraft ، يُشار إلى أرقام القطع كما يلي:
- A3F = موصل صوتي أنثوي ثلاثي الأطراف؛
- A3M = موصل صوتي ذكر ثلاثي الأطراف.
تُستخدم مصطلحات "قابس " و "دبوس" و "شوكة" غالبًا للإشارة إلى الموصلات الذكرية، بينما تُستخدم مصطلحات " مقبس " و "مأخذ" و "فتحة" للإشارة إلى الموصلات الأنثوية. في كثير من الحالات، تكون هذه المصطلحات أكثر شيوعًا من مصطلحي "ذكر" و "أنثى" ، خاصةً في الوثائق الموجهة لغير المتخصصين. قد تُسبب هذه المصطلحات، التي تكاد تكون مترادفة، قدرًا كبيرًا من الالتباس عند اختصارها في الملصقات.

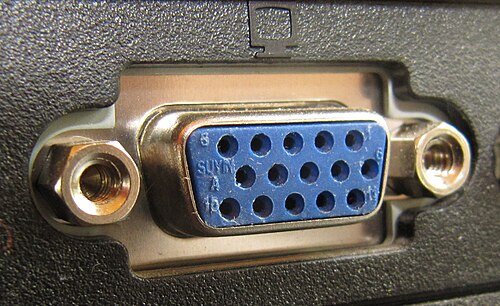

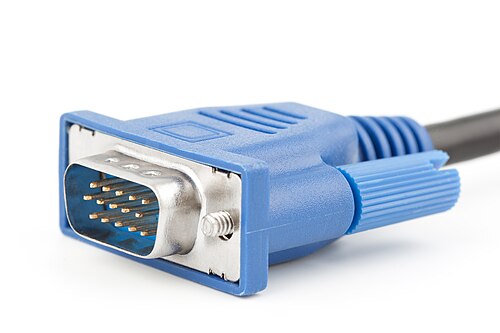

على سبيل المثال، يمكن تسمية موصل D-sub miniature عالي الكثافة ذو غلاف من الحجم 1 باسم DE15F أو DE15S (انظر الصور المرفقة). كلا المصطلحين يعنيان الشيء نفسه، لكن يمكن اعتبارهما مختلفين تمامًا. وبالمثل، يمكن تسمية موصل D-sub قياسي الكثافة ذو غلاف من الحجم 1 باسم DE9M أو DE9P؛ ويمكن تسمية موصل D-sub قياسي الكثافة ذو غلاف من الحجم 2 باسم DA15F أو DA15S؛ ويمكن تسمية موصل D-sub عالي الكثافة ذو غلاف من الحجم 3 باسم DB44M أو DB44P؛ وهكذا.
- موصلات كهربائية ذكر وأنثى

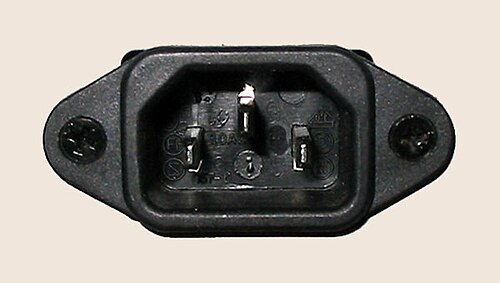

مقبس توصيل ذكر IEC 60320 C14 مثبت على اللوحة مصمم لاستقبال طاقة خط التيار المتردد
قابس توصيل BNC ذكر 50 أوم . تتشابك ثلاثة نتوءات دائرية (بما في ذلك الدبوس المركزي) مع حلقتين من مقبس الأنثى.

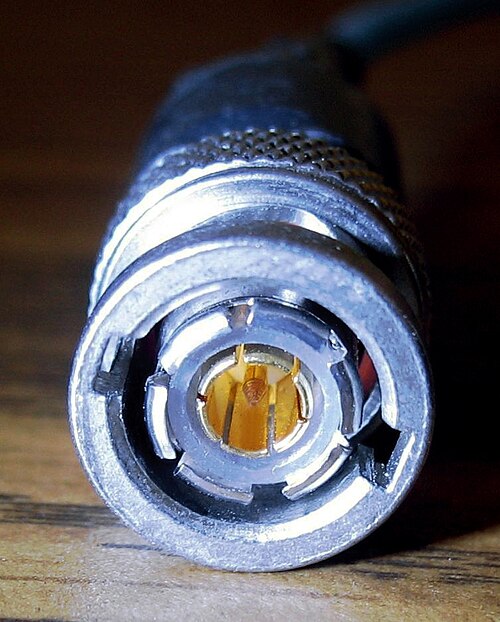

موصل BNC ثلاثي المحاور ، قابس ذكر

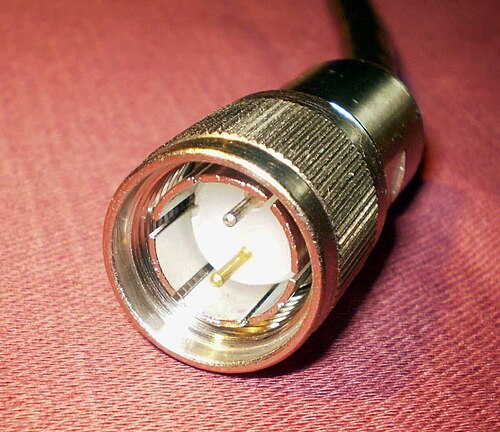

موصل كابل ثنائي المحور ، قابس ذكر
مقابس مقاومة للماء (أنثى (يسار) وذكر ) لألواح الطاقة الشمسية الكهروضوئية
يُخصص هذا القابس HDMI عادةً للذكور
اختيار الجنس في التصميم الإلكتروني
يُفضّل مصممو الإلكترونيات عادةً استخدام موصلات أنثوية للتثبيت الدائم على الأجهزة الإلكترونية التي يصممونها. ويعود ذلك في الغالب إلى مقاومة هذه الموصلات للتلف أو التلوث، بفضل نقاط التلامس الكهربائية المخفية أو الغائرة فيها. فقد يؤدي تلف موصل اللوحة الأم إلى إتلاف جهاز إلكتروني باهظ الثمن. ويُقلّل استخدام نقاط التلامس الذكرية الأكثر عرضةً للتلف في توصيل الكابلات، التي يُمكن إصلاحها أو استبدالها بتكلفة أقل، من خطر التلف.
على سبيل المثال، في منفذ تسلسلي RS-232 ، يكون الموصل الذكري أكثر هشاشة ميكانيكيًا من الموصل الأنثوي. [ 12 ] من المرجح أن اعتبارات التكلفة والموثوقية هي التي دفعت إلى استخدام موصلات جاك أنثوية في العديد من أجهزة الكمبيوتر (وبعض أجهزة الكمبيوتر الشخصية) للمنفذ التسلسلي، على الرغم من أن ذلك يخالف صراحةً اصطلاح جنس الموصل المحدد بوضوح في معيار RS-232 لتوصيلات أجهزة طرفية البيانات ( DTE ). وقد تسبب هذا التغيير المُربك في اصطلاح جنس موصل RS-232 في ساعات طويلة من الإحباط للمستخدمين النهائيين غير المُلمين بالموضوع، أثناء محاولتهم إصلاح أعطال توصيلات أجهزة المنفذ التسلسلي.
أمان

في التوصيلات الكهربائية التي يكون فيها الجهد أو التيار كافيًا لإحداث إصابة ، يكون الجزء المتصل بمصدر الطاقة دائمًا من النوع الأنثوي ذي نقاط التلامس المخفية، وذلك لمنع لمس الموصلات الحية عن طريق الخطأ من قِبل الأشخاص أو الحيوانات، أو من قِبل مواد موصلة قد تُسبب ماسًا كهربائيًا . يُركّب قابس ذكري ذو نقاط تلامس بارزة مكشوفة بالكامل على سلك الجهاز (أو مباشرةً عليه) المُستقبل للطاقة. أما الأجهزة التي تتطلب مقاومة عالية للتلف الميكانيكي، فقد تستخدم موصلًا ذكريًا خاصًا من نوع IEC 60320 C14 (انظر المعرض أعلاه)، وهو مُثبّت أسفل سطح لوحة التركيب، مما يوفر الحماية المادية المطلوبة مع الالتزام بلوائح السلامة.
في حالة الطاقة الكهربائية المنزلية، يُستخدم نوع الموصل لضمان الاستخدام الآمن له. ولهذا السبب، يُعدّ استخدام أو تصنيع أي محولات لنوع الموصل لتوصيل الطاقة الكهربائية المنزلية بالأجهزة المنزلية مخالفًا لقانون الكهرباء .

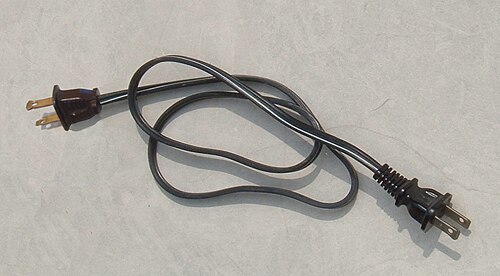

يُعدّ الموصل الذكري ذو الطرفين للتيار الكهربائي الرئيسي ( الكهرباء المنزلية ) شديد الخطورة، ويُطلق عليه أحيانًا اسم "كابل الانتحار" أو "سلك قاتل الأرامل". [ 13 ] ترفض بعض متاجر الأدوات المنزلية صراحةً تصنيعه أو بيعه عند طلبه من قِبل العملاء الذين قاموا عن طريق الخطأ بتعليق سلسلة أضواء عيد الميلاد بشكل معكوس ويرغبون في توصيل طرف المقبس بمقبس الحائط، [ 14 ] أو الذين ينوون توصيل مولد كهربائي أو عاكس كهربائي بدائرة الكهرباء المنزلية في حالة انقطاع التيار الكهربائي الرئيسي. [ 13 ] تُشكّل الأطراف المكشوفة في الطرف الحامل للتيار الكهربائي للكابل مخاطر جسيمة للصعق الكهربائي والحريق، وعند استخدامه بشكل غير صحيح في نظام المولدات الكهربائية، قد يتسبب في احتراق الجهاز عند عودة التيار الكهربائي الرئيسي. [ 13 ] كما يمكن أن يُعيد هذا الموصل التيار إلى الشبكة، مما قد يُلحق الضرر بمعدات الكهرباء أو حتى يُعرّض فنيي الصيانة الذين يحاولون إعادة التيار الكهربائي للصعق. [ 13 ]
وبالمثل، قد يكون وجود وصلة مكشوفة في كابل توصيل بطارية السيارة 12 فولت أمرًا خطيرًا، نظرًا لارتفاع التيار والطاقة المحتملين. وقد يؤدي حدوث تماس عرضي بين السلك وأرضية السيارة إلى شرارات أو ارتفاع سريع في درجة الحرارة أو حتى انفجار البطارية.
في التطبيقات ذات الجهد المنخفض ، مثل اتصالات البيانات ، لا يُشكل خطر الصدمة الكهربائية مشكلة، ويتم اختيار الموصلات الذكرية أو الأنثوية بناءً على عوامل هندسية أخرى، مثل سهولة الاستخدام والتكلفة وسهولة التصنيع. على سبيل المثال، تحتوي كابلات التوصيل الشائعة المستخدمة في الإيثرنت (والكابلات المماثلة المستخدمة في الهواتف ) عادةً على مقابس ذكرية معيارية في كلا الطرفين، للتوصيل بمنافذ الأجهزة أو المثبتة في الجدران.

من الأمثلة على المفاضلة في تصميم موصلات الطاقة، موصل الطاقة المحوري ، الذي يُصمم عادةً بحيث تُغذى الطاقة من القابس الأنثوي إلى المقبس الذكري (الذي يكون عادةً جزءًا من الجهاز الإلكتروني المُستقبل للطاقة). ورغم أن القابس أنثوي، مع وجود نقطة تلامس مركزية غائرة جزئيًا، فإنه لا يزال من الممكن أن يؤدي التلامس العرضي مع جسم معدني إلى حدوث ماس كهربائي في مصدر الطاقة. وبحسب تصميم محول الطاقة، قد يتفاعل مع الماس الكهربائي بالتوقف المؤقت عن العمل، أو باحتراق فيوز الأمان الداخلي .
في هذا المثال، اعتبر مصمم الجهاز أن الموثوقية الهامشية لاختيار الموصل مقبولة، نظرًا لأن محول الطاقة يوفر جهدًا منخفضًا لا يشكل خطرًا للصعق الكهربائي. ويتم معالجة خطر الحريق المحتمل الناتج عن قصر الدائرة العرضي بواسطة مصهر الأمان الداخلي، مع العلم أن هذا يتطلب استبدال محول الطاقة المعطل بالكامل. في تصميم مختلف، إذا كان من المفترض أن يوفر محول الطاقة جهدًا كافيًا لإحداث صدمة كهربائية، فإن نقطة التلامس المركزية شبه المكشوفة للقابس الأنثوي ستُعتبر خطرة بشكل غير مقبول، مما يستدعي اختيار موصل مختلف.
جنس غامض
بعض الموصلات الكهربائية ثنائية الجنس لأنها تتضمن عناصر ذكرية وأنثوية في وحدة واحدة مصممة للتوصيل الحر، بغض النظر عن الجنس. راجع مناقشة الموصلات عديمة الجنس في هذه المقالة لمزيد من المعلومات التفصيلية.
ومما يزيد الأمر تعقيدًا، أن بعض تصميمات الموصلات الإلكترونية قد تتضمن مزيجًا من دبابيس ذكر وأنثى في جسم موصل واحد ، وذلك للتوصيل بموصل مكمل ذي دبابيس من الجنس الآخر في المواضع المقابلة. على سبيل المثال، يحتوي مقبس CEE 7/5 على دبوس تأريض ذكر. في هذه الحالات غير المألوفة، غالبًا ما يُحدد الجنس من خلال شكل جسم الموصل بدلًا من دبابيس ومقابس الموصل المختلطة الجنس. لا تُعتبر هذه الأنواع من الموصلات خنثى بالمعنى الدقيق للكلمة، لأن الموصلات المتوافقة لا يمكن استبدالها بحرية. يُستخدم مصطلح " ثنائي الجنس" بشكل غير رسمي لهذه الموصلات ، بالإضافة إلى المصطلح الأكثر رسمية " مختلط الجنس" . وبالتالي، على سبيل المثال، يمكن أن يكون لدينا قابس أنثى مختلط الجنس يتصل بمقبس ذكر مختلط الجنس (مع أن عكس تحديد جنس الموصلات سيكون خيارًا تصميميًا أكثر شيوعًا في هذا المثال).
غالبًا ما تكون دبابيس الموصلات الذكرية محمية بغلاف ( يُسمى أيضًا غطاءً أو درعًا )، والذي قد يُغلف الموصل الأنثوي بالكامل عند توصيله. تحتوي موصلات الترددات الراديوية عادةً على طبقات متعددة من الأغلفة المتشابكة لتوصيل دروع الكابلات المحورية والثلاثية المحاور بشكل صحيح. في مثل هذه الحالات، يُحدد نوع الموصل بناءً على نقطة التوصيل الداخلية . باستثناء موصلات BNC أو TNC ذات القطبية المعكوسة، حيث يُحدد الغلاف الخارجي نوع الموصل وتكون نقاط التوصيل الداخلية معاكسة للموصل القياسي، على سبيل المثال، يحتوي موصل RP-TNC الأنثوي على دبوس داخلي صلب.
تظهر حالة أخرى غامضة مع الموصلات المستخدمة في توصيلات ناقل البيانات التسلسلي USB و FireWire (IEEE-1394) و HDMI و Thunderbolt . يكشف الفحص الدقيق لهذه الموصلات أن "دبابيس" التلامس ليست دبابيس حقيقية، بل هي أسطح موصلة تنزلق فوق بعضها عند التلامس. لذلك، لا ينطبق عليها نظام التسمية التقليدي للدبابيس والمقابس . وبدلاً من ذلك، يلجأ معظم خبراء أجهزة الكمبيوتر إلى الإشارة إلى الغلاف المعدني المحيط بموصل القابس كما لو كان دبوسًا . وبناءً على هذا الاصطلاح، تُسمى الموصلات الموجودة على كابلات ناقل البيانات التسلسلي "مقابس ذكر"، والموصلات المقابلة لها على الأجهزة "مقابس أنثى".
قد يُوحي النظر العابر إلى قابس USB من النوع A بأنه ثنائي الجنس. إلا أن محاولة توصيل قابسَي USB من النوع A تكشف استحالة الاتصال بينهما. وبحسب نظرية الرسوم البيانية الرياضية ، تُصنَّف ناقلات USB على أنها أشجار موجهة ، بينما تتميز ناقلات FireWire ببنية شبكة ناقل حقيقية. وينعكس هذا الاختلاف في موصلات الناقل المستخدمة، حيث تكون كابلات USB غير متناظرة (طرف من النوع A، والطرف الآخر من النوع B)، بينما قد تحتوي كابلات FireWire على موصلات متطابقة في كلا الطرفين. وقد تحتوي كابلات USB-C الأحدث أيضًا على موصلات متطابقة في كلا الطرفين (وفي هذه الحالة، يتم التفاوض على الطرفين المنطقيين A و B بين الأجهزة المتصلة بدلاً من الإشارة إليهما مباشرةً من خلال القوابس).
من الأمثلة على الموصلات التي تكون فيها نقاط التلامس ثنائية الاتجاه موصل ELCO Varicon، حيث تتفرع نقاط التلامس في تجاويف متقاطعة الشكل وتتصل ببعضها البعض محوريًا بزاوية 90 درجة. في هذا المثال، تكون نقاط التلامس في المقابس موجهة بشكل عرضي، بينما تكون المقابس مرتبة طوليًا.
عديم الجنس (خنثى)


بحسب التعريف، يتضمن الموصل الخنثوي أسطح تزاوج ذات خصائص ذكورية وأنثوية متزامنة، تتألف من أجزاء متطابقة متكاملة، يحتوي كل منها على نتوءات وتجاويف. تُركّب هذه الأسطح في تركيبات متطابقة، قادرة على التزاوج بحرية مع أي موصل آخر، بغض النظر عن الجنس (شريطة تطابق الحجم والنوع مسبقًا). تشمل الأسماء البديلة : خنثوي ، مزدوج الجنس ، عديم الجنس ، مُركّب ، ثنائي الاتجاه ، وغيرها من المصطلحات الوصفية. بعض هذه الأسماء الأخيرة غامضة المعنى، ولا يُنصح باستخدامها إلا بعد تعريفها بدقة في سياقها. يجب عدم الخلط بين الموصلات الخنثوية الحقيقية والموصلات المختلطة الجنس ، الموصوفة في موضع آخر من هذه المقالة .

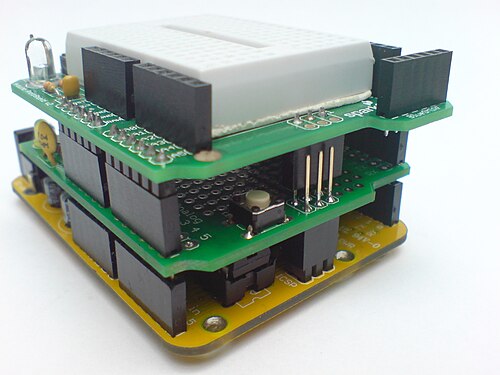

نوع آخر وثيق الصلة هو الموصل القابل للتكديس للإلكترونيات، والذي يحتوي عادةً على دبابيس ذكرية على أحد سطحيه ومقابس أنثوية مكملة على السطح المقابل، مما يسمح بتكديس وحدات متعددة فوق بعضها البعض مثل صناديق الحليب البلاستيكية . ومن أمثلة ذلك موصلات الموز القابلة للتكديس، وكابلات التوصيل البيني المخصصة لحافلة أجهزة القياس IEEE-488 . تُستخدم موصلات ناقل الميزانين القابلة للتكديس في بعض لوحات ملحقات الحواسيب الصغيرة المعيارية لأنظمة مثل لوحات Arduino الإضافية التي تُسمى الدروع . تستخدم وحدات PC/104 المدمجة القديمة تنسيقًا مشابهًا للتكديس للتوصيل البيني. لا تُصنف الموصلات القابلة للتكديس على أنها ثنائية الجنس بالمعنى الدقيق للكلمة، ولكن غالبًا ما يُشار إليها كذلك في الاستخدام غير الدقيق.
يُعدّ التصميم ثنائي الجنس مفيدًا عند الحاجة إلى توصيل مكونات متعددة ومعقدة أو طويلة بشكل عشوائي بتراكيب مختلفة. على سبيل المثال، إذا كانت الخراطيم مزودة بوصلات ثنائية الجنس، فيمكن توصيلها دون الحاجة إلى سحب خرطوم طويل وعكسه بسبب عدم توافق جنسه مع خرطوم آخر. كما تحتوي بعض كابلات الألياف الضوئية العسكرية على موصلات ثنائية الجنس لتجنب مشاكل عدم تطابق جنس الموصلات في التطبيقات الميدانية. وبالمثل، تُجهز عربات السكك الحديدية عادةً بآليات ربط ثنائية الجنس تسمح بتوصيل أي من طرفي المركبة بالقطار دون الحاجة إلى تدوير العربة أولًا. وللسبب نفسه، صُممت العديد من آليات الالتحام بالمركبات الفضائية لتكون ثنائية الجنس ، بما في ذلك نظام الربط المحيطي ثنائي الجنس ، ونظام الالتحام التابع لناسا ، وآلية الالتحام الصينية .
في حال عدم توفر موصلات محايدة الجنس، يمكن استخدام وصلات تغيير الجنس لتمكين بعض التوصيلات. قد يستخدم مصمم نظام التوصيل أحد النظامين أو كليهما للسماح بتوصيلات متنوعة، أو حتى يدمج النظامين في نظام واحد.
عندما يكون الشعور القسري بالاتجاه الواحد مطلوبًا لأسباب تتعلق بالسلامة أو لأسباب أخرى (على سبيل المثال، توصيلات الطاقة الكهربائية الرئيسية للتيار المتردد)، يتم تطبيق تعيين صارم لجنس الموصلات لمنع التكوينات الخطرة، ويتم حظر أجهزة تغيير الجنس.
من الأمثلة الشائعة للموصلات ثنائية الجنس موصل SAE لطاقة 12 فولت تيار مستمر، ووصلات الخراطيم الهوائية ، وسلسلة موصلات الطاقة عالية التيار المعيارية من أندرسون باوربول . وكان موصل IBM Token Ring، الذي أصبح الآن قديمًا، مثالًا آخر واسع الانتشار. وقد طورت شركة جنرال راديو موصلًا ثنائي الجنس محوريًا للترددات الراديوية يُعرف غالبًا باسم موصل GR .
تُزود بعض كابلات الصوت متعددة النوى بموصلات ثنائية الجنس متعددة الأطراف سريعة الفصل لتسهيل استخدامها ميدانيًا. أحد أنواع هذه الكابلات مزود بموصلات في كلا الطرفين، نصفها يحتوي على دبابيس والنصف الآخر على مقابس. وتكمن ميزة هذا النوع للمستخدم في أنه لا يهم أي طرف يتصل بالمسرح وأيهما بجهاز المزج الصوتي ، مما يُسهل عملية الإعداد بشكل أسرع. [ 15 ] يستخدم نوع آخر من الموصلات دبابيس هجينة ذكر/أنثى مع فتحة استقبال في مركز كل دبوس ثنائي الشعب، ويعتمد على دوران محاور الدبابيس بزاوية 90 درجة للتوصيل. أما غلاف الموصل نفسه فهو مُصمم ليكون ذكرًا أو أنثى. [ 16 ]

- موصلات الخراطيم من نوع المخلب ، الخنثى أو عديمة الجنس
- موصل IBM Token Ring ثنائي الجنس مزود بمشبك قفل
موصل SAE ثنائي الجنس يستخدم لطاقة 12 فولت تيار مستمر

آلية الالتحام بالمركبة الفضائية لنظام ربط الأجهزة الطرفية ثنائي الجنس
وحدات توصيل كهربائية من نوع Anderson Powerpole بقدرات 15 و30 و45 أمبير، بدون تحديد جنس، وموصلات كهربائية

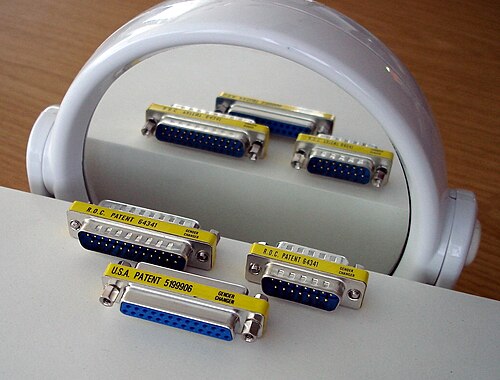

مغيرو الجنس
أجهزة تُستخدم لتوصيل موصلين من نفس الجنس، ويُشار إليها بمصطلحات متنوعة، منها على سبيل المثال: مُغيّر الجنس ، ومُعدِّل الجنس ، ومُحوِّل الجنس ، ومُدمج الجنس . [ 17 ] يُمكن الإشارة إلى مُغيّر جنس مُحدد إما بجنس موصلاته، أو بالجنس الذي صُمِّمَ للتوصيل به، مما يُؤدي إلى مصطلحات غامضة تمامًا. فعلى سبيل المثال، قد يحتوي مُغيّر الجنس الذكري على موصلات أنثوية لتوصيل طرفين ذكريين، أو موصلات ذكرية لتوصيل طرفين أنثويين.
ومما يزيد من احتمالية حدوث لبس، أن بعض محولات الجنس تجمع بين وظائف إضافية مثل تعيينات الموصلات المتقاطعة . قد تتضمن الكابلات النشطة أنظمة مدمجة لبروتوكول الاتصالات أو تغييرات مستوى المنطق ، مما يجعلها تقنيًا محولات ، ولكن هذا التمييز يُتجاهل أحيانًا في المواد التسويقية أو الاستخدام الشائع.
أمثلة
- موصل طاقة محوري ، لتوصيلات التيار المستمر منخفضة الجهد
- ينتهي سلك الطاقة في الجهاز بقابس (ذكر)؛ ويتصل بمقبس (أنثى) في الحائط أو بسلك تمديد.
- عادةً ما يتم إنهاء الكابلات المحورية المستخدمة للفيديو أو الإشارات عالية التردد الأخرى، من كلا الطرفين، بموصل يتكون من دبوس داخلي وغلاف خارجي ثابت أو دوار؛ ويتم اعتبار هذه الكابلات تقليديًا على أنها ذكر.

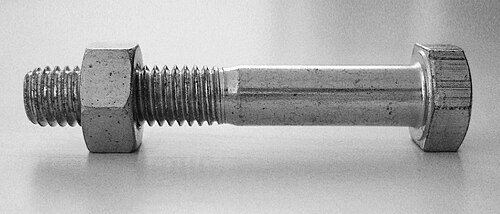

- الصامولة الملولبة أنثى والبرغي ذكر .
- تستخدم وصلات خراطيم مكابح الهواء في الشاحنات الثقيلة ومعدات السكك الحديدية وصلات ثنائية الاتجاه . في استخدام مكابح الهواء في السكك الحديدية ، لا يؤثر اتجاه عربات القطارات على ذلك، ويُستخدم هذا النوع من الوصلات مع وصلة الربط القياسية في أمريكا الشمالية التي تربط العربات ببعضها، وهي أيضاً ثنائية الاتجاه.
