التوصيلات

في الإلكترونيات ، يعتبر توزيع الدبابيس (يُكتب أحيانًا " توزيع الدبابيس ") مرجعًا متقاطعًا بين جهات الاتصال أو الدبابيس الخاصة بموصل كهربائي أو مكون إلكتروني ووظائفها. يحل مصطلح "توزيع الدبابيس" الآن محل مصطلح "مخطط الأساس" الذي كان المصطلح القياسي المستخدم من قبل مصنعي الصمامات المفرغة وRMA. بدأت RMA توحيد معاييرها في عام 1934، حيث جمعت بيانات الصمامات وربطتها للتسجيل في ما أصبح فيما بعد EIA . الآن لدى EIA (تحالف الصناعات الإلكترونية) العديد من القطاعات التي تقدم تقاريرها إليها وتضع ما يُعرف بمعايير EIA حيث يمكن العثور على جميع توزيعات الدبابيس والمقابس المسجلة .

يجب تحديد وظائف جهات الاتصال في الموصلات الكهربائية، سواء كانت متعلقة بالطاقة أو الإشارات، حتى تكون الموصلات قابلة للتبديل. يجب أن تتزاوج كل جهة اتصال في الموصل مع جهة الاتصال في الموصل الآخر بنفس الوظيفة. إذا سُمح لجهات اتصال ذات وظائف مختلفة بالاتصال، فقد يفشل الاتصال وقد ينتج عن ذلك تلف. لذلك، تعد مخططات التوصيلات مرجعًا حيويًا عند بناء واختبار الموصلات والكابلات والمحولات.

لنفترض أن أحدهم لديه أسلاك محددة داخل كبل (على سبيل المثال، أسلاك كبل Ethernet الملونة في ANSI/TIA-568 T568A ). في هذه الحالة، يحدد الترتيب الذي يتم به توصيل الأسلاك ذات الألوان المختلفة بدبابيس الموصل الكهربائي مخطط الأسلاك. في أي موصل متعدد الدبابيس، توجد طرق متعددة لربط الأسلاك بالدبابيس، لذلك قد يتم إنشاء تكوينات مختلفة تبدو متطابقة ظاهريًا ولكنها تعمل بشكل مختلف. تحدد التوصيلات هذه التكوينات. تحتوي العديد من الموصلات على توصيلات دبابيس قياسية متعددة قيد الاستخدام لمصنعين أو تطبيقات مختلفة. ^[1]

في حين أن أحد استخدامات كلمة دبوس هو الإشارة إلى جهات الاتصال الكهربائية للذكور على وجه التحديد ، فإن استخدامها في توصيل الدبابيس لا يشير إلى الجنس: لا يزال يُطلق على المرجع المتبادل بين جهة الاتصال والوظيفة للموصل الذي يحتوي على جهات اتصال مقبس أنثوية فقط اسم توصيل الدبابيس .

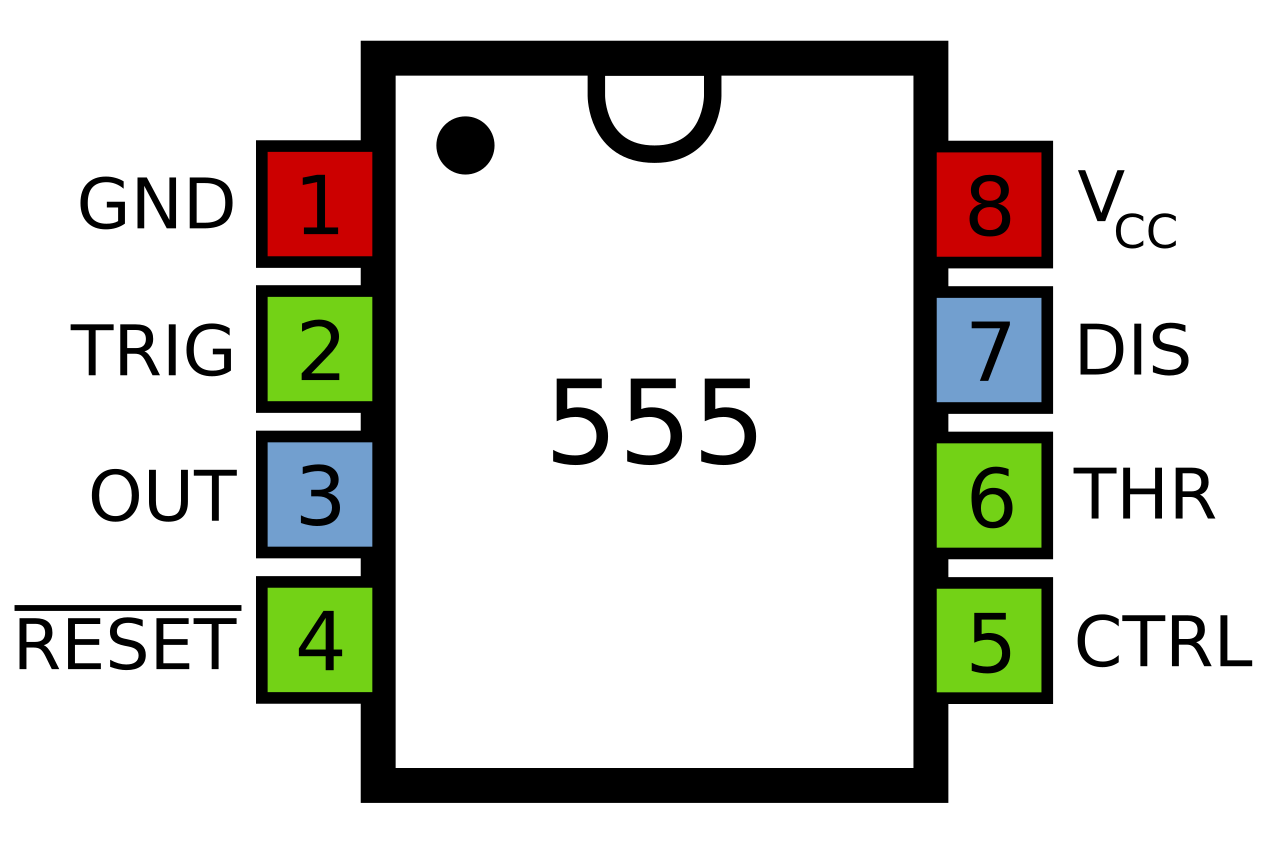

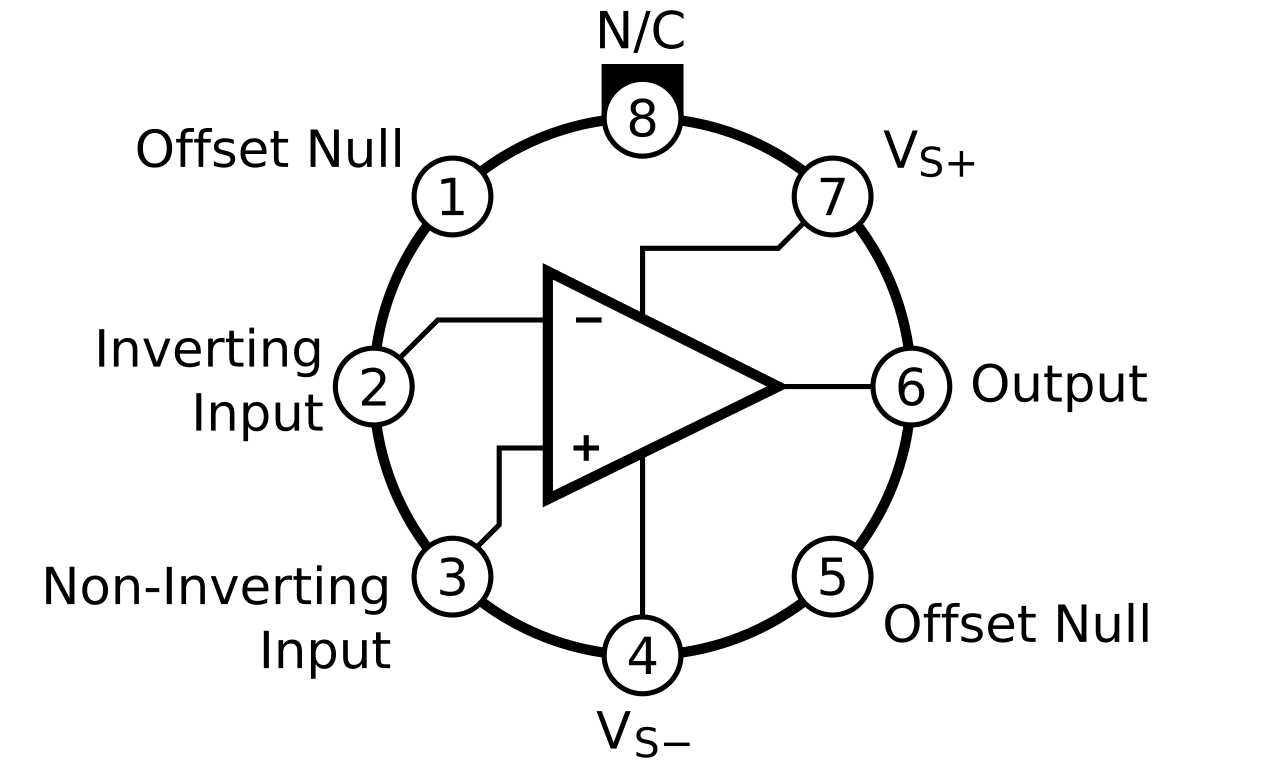

يمكن عادةً عرض مخطط التوصيلات على هيئة جدول أو رسم تخطيطي. ومع ذلك، من الضروري توضيح كيفية عرض الرسم التخطيطي، مع توضيح ما إذا كان يُظهِر الجانب الخلفي للموصل (حيث يتم توصيل الأسلاك) أو "الوجه المتصل" للموصل. عادةً ما يتم توفير مخططات التوصيلات المنشورة، والتي تعد مهمة بشكل خاص عندما يرغب مصنعون مختلفون في ربط منتجاتهم باستخدام معايير مفتوحة ، من قِبل الشركة المصنعة للموصل أو الجهاز. ومع ذلك، يتم توفير بعض مخططات التوصيلات من قِبل جهات خارجية نظرًا لأن الشركة المصنعة لا توثق بعض الموصلات جيدًا.

أثناء إصلاح الأجهزة الإلكترونية، يستخدم فني الإلكترونيات معدات الاختبار الإلكترونية " لتثبيت " كل مكون على لوحة الدوائر المطبوعة . يفحص الفني كل دبوس من المكونات بدوره، ويقارن الإشارة المتوقعة على كل دبوس بالإشارة الفعلية على هذا الدبوس.

كما هو موضح من الجهة الأمامية (الخارجية) لمقبس USB من النوع A الأنثوي:

1. +5 فولت (أحمر)
2. - البيانات (البيضاء)
3. +البيانات (خضراء)
4. GND (أسود)

رقم الدبوس	اسم	غاية
1	بيانات	بيانات
2		لم يتم استخدامه
3	أرضي	أرضي
4	في سي سي	+5 فولت جهد المجمع المشترك
5	سي إل كيه	إشارة الساعة
6		لم يتم استخدامه

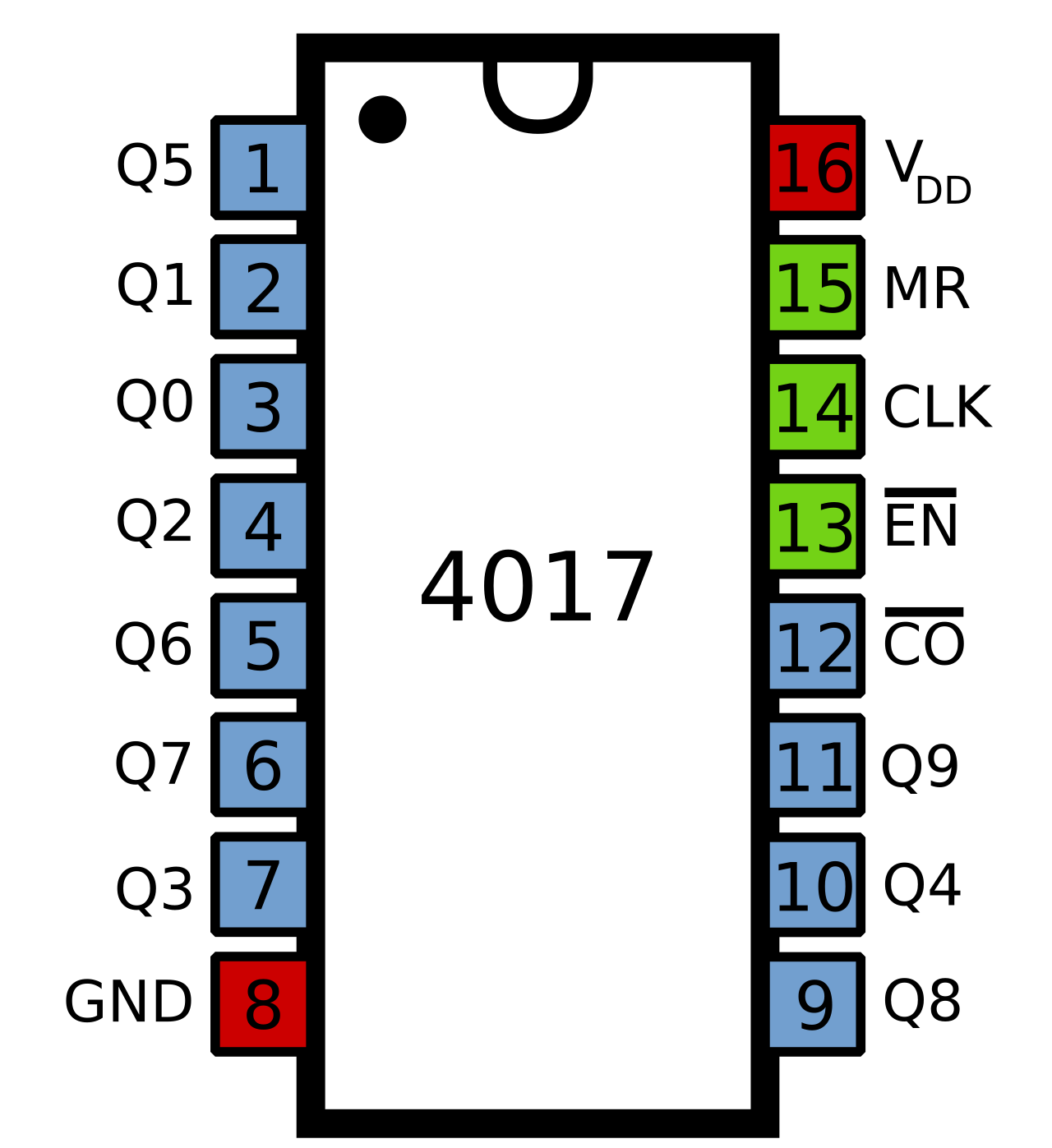

رقم الدبوس	اسم	غاية
1	س5	المخرج المتسلسل السادس
2	س1	المخرج المتسلسل الثاني
3	س0	الإخراج التسلسلي الأول
4	س2	المخرج المتسلسل الثالث
5	س6	المخرج المتسلسل السابع
6	س7	المخرج المتسلسل الثامن
7	س3	المخرج المتسلسل الرابع
8	GND، V SS	الاتصال بقضيب 0 فولت
9	س8	الناتج المتسلسل التاسع
10	س4	المخرج المتسلسل الخامس
11	س9	الناتج المتسلسل العاشر
12	أول أكسيد الكربون	تنفيذ الإخراج - إخراج عالي عند العد من 0 إلى 4، إخراج منخفض عند العد من 5 إلى 9 (وبالتالي يحدث انتقال من منخفض إلى مرتفع عند العد من 9 إلى 0 مرة أخرى)
13	العربية	تمكين الساعة - يمنع الساعة عندما تكون مرتفعة (أي أن الشريحة تحسب عندما تكون EN منخفضة)
14	سي إل كيه	الساعة في ​​
15	السيد	إعادة تعيين رئيسية - تحدد مخرجات Q0 وCO عالية ومخرجات Q1 إلى Q9 منخفضة، عند أخذها عالية
16	الخامس دي دي	التوصيل بقضيب +V (الجهد بين +3 فولت و+18 فولت)
