مشبك الأنابيب

مشبك الأنابيب هو نوع من المشابك التي تستخدم غالبًا في ورش تركيب الأنابيب ، وأعمال النجارة ، وصناعة الخزائن .

تتكون مشابك الأنابيب المستخدمة في ورش النجارة أو صناعة الخزائن عادةً من رؤوس أو "فكوك" مشابك مصنعة تجارياً وجزء من أنبوب ملولب شائع . ^{[ 1 ] [ 2 ]} وتُحدد سعة المشبك بطول الأنبوب المستخدم.

عند الإشارة إلى الأنابيب، تُستخدم مشابك الأنابيب لتوصيل الأنبوب بمجموعة تعليق الأنابيب. ^{[ 3 ]}

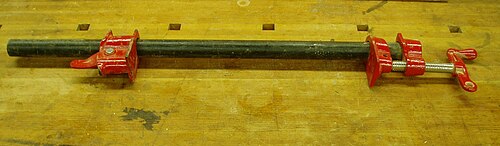

في أعمال النجارة، تُستخدم رؤوس تثبيت الأنابيب، وهي رؤوس تُنتجها شركات عديدة. تتوفر هذه الرؤوس بأقطار مختلفة ، عادةً ½ بوصة أو ¾ بوصة، لتناسب الأنابيب ذات القطر نفسه. عادةً ما يكون الأنبوب ملولبًا من كلا الطرفين. يُثبّت أحد الرأسين على الأنبوب عن طريق تدويره على خيوط الأنابيب القياسية . يحتوي هذا الرأس على آلية لولبية لشدّ المشبك. أما الرأس الآخر، وهو رأس متحرك، فينزلق على الطرف الآخر من الأنبوب. يحتوي هذا الرأس على آلية، غالبًا ما تكون عبارة عن سلسلة من " القوابض " المتحركة، تسمح له بالانزلاق على طول الأنبوب عند ضبط عملية التثبيت، ولكنها تُقفل على الأنبوب عند تطبيق ضغط التثبيت.

تؤدي مشابك الأنابيب وظيفة مشابهة لمشابك القضبان ، لكنها عادةً ما تكون أقل تكلفةً وتتميز بتعدد استخداماتها بفضل إمكانية استخدامها مع أطوال مختلفة من الأنابيب لتناسب الاحتياجات المختلفة. يمكن تغيير رؤوس المشابك نفسها لتناسب أنابيب بطول قدمين أو اثني عشر قدمًا حسب متطلبات المشروع. كما يتيح وجود أسنان لولبية في طرفي الأنبوب استخدام وصلات الأنابيب ، لربط أنبوبين مختلفين وزيادة طول المشبك.

الاستخدامات

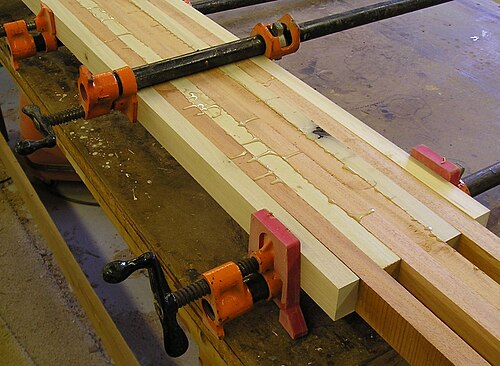

تُستخدم مشابك الأنابيب بشكل شائع في النجارة للصق الحواف ؛ حيث يتم وصل عدة ألواح معًا من الحافة إلى الحافة لتكوين سطح أوسع، مثل سطح طاولة أو أجزاء خزانة. في هذه الحالة، يتم تثبيت عدة مشابك أنابيب على طاولة العمل لتوزيع ضغط التثبيت بالتساوي على طول الألواح المراد وصلها. يمكن استخدام مشابك الأنابيب لتجميع الجوانب الأربعة للصناديق أو الخزائن. وكما هو الحال مع معظم أنواع المشابك الأخرى، فإن لها استخدامات متنوعة.

في مجال تركيب الأنابيب، مشبك الأنابيب عبارة عن ملحق يُثبّت حول الأنبوب. ويمكن تصنيع هذه المشابك بطلاء أسود أو مجلفن.
