رموز القطبية
رموز القطبية هي رموز تُستخدم لتحديد قطبية التيار الكهربائي ، وتوجد على الأجهزة التي تعمل بالتيار المستمر (DC)، سواءً كان مصدر الطاقة تيارًا مترددًا (AC) أو كان من الممكن توفيره عبر محول تيار متردد . عادةً ما يُزوّد المحول الجهاز بالطاقة عبر سلك كهربائي رفيع ينتهي بموصل طاقة محوري يُشار إليه غالبًا باسم "قابس أسطواني" (نسبةً لشكل أسطواني). يجب أن تتطابق قطبية سلك المحول وقابسه مع قطبية الجهاز، أي يجب أن يتصل الطرف الموجب للقابس بالطرف الموجب في المقبس، والطرف السالب للقابس بالطرف السالب في المقبس. نظرًا لعدم وجود معيار موحد لهذه القوابس، يُطبع رمز القطبية عادةً على غلاف الجهاز لتحديد نوع القابس المطلوب.

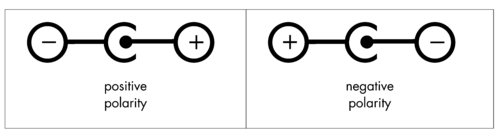

يتكون الرمز الشائع الاستخدام للدلالة على قطبية جهاز أو محول من نقطة سوداء مع خط يمتد إلى اليمين، ودائرة متقطعة (مثل حرف "C") تحيط بالنقطة مع خط يمتد إلى اليسار. يوجد في نهايتي الخطين علامة زائد (+) للدلالة على الموجب، ويُشار إليه أحيانًا بـ "الساخن"، وعلامة ناقص (−) للدلالة على السالب، ويُشار إليه أحيانًا بـ "المحايد".
يشير الرمز المتصل بالنقطة (عادةً الرمز الموجود على اليمين) إلى قطبية المركز/الطرف، بينما يشير الرمز المتصل بالدائرة المتقطعة إلى قطبية الأسطوانة/الحلقة. وعندما يُوصف جهاز أو محول ببساطة بأنه ذو "قطبية موجبة" أو "قطبية سالبة"، فإن هذا يشير إلى قطبية المركز/الطرف.
