موصل طاقة محوري
موصل الطاقة المحوري هو موصل طاقة كهربائية يُستخدم لتوصيل الأجهزة ذات الجهد المنخفض جدًا ، مثل الأجهزة الإلكترونية الاستهلاكية ، بمصدر طاقة خارجي . تُعرف هذه الموصلات الأسطوانية الصغيرة أيضًا باسم موصلات البرميل ، أو موصلات البرميل المتحد المركز ، أو موصلات الطرف ، وتأتي بأحجام متنوعة للغاية.
تُستخدم موصلات القابس الأسطواني عادةً لربط الجانب الثانوي لمصدر الطاقة بالجهاز. تحتوي بعض هذه المقابس على مفتاح مغلق عادةً؛ حيث يمكن لهذا المفتاح فصل البطاريات الداخلية عند توصيل مصدر الطاقة الخارجي.
بناء الموصلات والمصطلحات
تُعرَّف أزواج الموصلات في الموصلات الأسطوانية بمصطلحي "المقابس" و"المآخذ"؛ وتُعرف المآخذ في الولايات المتحدة باسم "المآخذ" أو "المقابس الكهربائية". قد تكون المآخذ مثبتة على اللوحة أو على لوحة الدوائر. أما المقابس، فتُركَّب على الكابلات. كما أن بعض المآخذ المدمجة في الخط تُركَّب على الكابلات أيضًا.
يتم تزويد الطاقة عادةً عبر قابس موصول بمقبس. تتوفر كابلات مزودة بمقبس واحد متصل مباشرةً، يتفرع إلى عدة مقابس، مما يسمح بتزويد العديد من الأجهزة بمصدر طاقة واحد. ولأن استخدام القابس يستلزم وجود كابل، حتى لو كان قصيرًا، فإن بعض وحدات التزويد بالطاقة مزودة بمقابس مثبتة على اللوحة لتجنب هذا الكابل. تتوفر كابلات لهذه الحالات مزودة بقابس في كل طرف، مع العلم أن الكابلات أو المحولات المزودة بمقبسين ليست متوفرة على نطاق واسع.
قابس (أنثى)
في القابس، يكون الطرف الخارجي معدنيًا أسطواني الشكل، ويتكون من أحد الموصلين. أما الموصل الداخلي الثاني فهو عبارة عن أسطوانة معدنية مجوفة مصممة لاستقبال الدبوس في المقبس المناسب. يفصل بين الأسطوانتين الداخلية والخارجية طبقة عازلة، تتسع عند طرفها لمنع حدوث ماس كهربائي عند إدخال القابس أو إزالته.
الطرف الخارجي عادة ما يكون دبوس GND ، والطرف الداخلي هو V n+ وهو دبوس إمداد الجهد، حيث يكون جهد n هو 5 فولت، 12 فولت، 24 فولت، إلخ.
قابس (ذكر)
هذا النوع الأقل شيوعًا من المقابس يشبه النسخة الأنثوية، لكن الدبوس المركزي من النوع الذكري.
مقبس أو وعاء
عادةً ما يوجد موصل زنبركي واحد على جانب المقبس ودبوس في المنتصف لتوصيل القابس الأنثوي. أما المقبس أو المأخذ المخصص لتوصيل القابس الذكري، فيحتوي على حلقة في المنتصف.
أحجام الموصلات
تتوفر موصلات الطاقة المحورية بأحجام مختلفة. انظر الجدول في نهاية هذه المقالة.
تتفاوت قيم التيار الكهربائي للموصلات عادةً من غير محددة إلى 5 أمبير (11 أمبير للإصدارات الخاصة عالية الطاقة). أما الجهد الكهربائي فغالباً ما يكون غير محدد، ولكنه قد يصل إلى 48 فولت، مع كون 12 فولت هو القيمة النموذجية. وعادةً ما تتميز الأنواع الأصغر بقيم تيار وجهد أقل.
من المحتمل جدًا أن تستمر الأحجام الجديدة في الظهور والاختفاء. أحد الأسباب المحتملة التي قد تدفع شركة مصنعة معينة إلى استخدام حجم جديد هو تثبيط استخدام مصادر الطاقة الخارجية، إما لأسباب تقنية أو لفرض استخدام ملحقاتها الخاصة ، أو كليهما.
لا تتوافق أحجام وأشكال الموصلات بشكل ثابت مع مواصفات الطاقة نفسها بين مختلف الشركات المصنعة والطرازات. قد يتم توصيل موصلين من شركتين مختلفتين بأحجام مختلفة بمصدر طاقة له نفس الجهد والتيار. في المقابل، قد تكون موصلات من نفس الحجم جزءًا من مصادر طاقة ذات جهود وتيارات مختلفة. قد يؤدي استخدام مصدر طاقة غير مناسب إلى تلف جسيم للمعدات أو حتى نشوب حريق.
الأحجام الشائعة وقابلية التبادل
تُصنّف المقابس العامة عادةً حسب قطرها الداخلي، مثل مقابس التيار المستمر 2.1 مم . بعد المقابس الشائعة ذات القطر الخارجي 5.5 مم ، يأتي المقاس الأكثر شيوعًا التالي وهو 3.5 مم بقطر خارجي وقطر داخلي 1.3 مم ، ويبلغ طوله عادةً حوالي 9.5 مم، مع وجود إصدارات أطول وأقصر. تُستخدم هذه المقابس ذات القطر الخارجي 3.5 مم عادةً مع الفولتيات والتيارات المنخفضة.
ميزات القفل والتثبيت
يُعدّ "قفل التثبيت " أو "ميزة التثبيت العالي"، الموجود على جسم بعض موصلات التيار المستمر المحورية، ميزة مصممة لمنع الفصل العرضي. وعادةً ما تكون هذه الميزة عبارة عن جزء مخروطي مقطوع من الطرف، خلف العازل مباشرةً الذي يفصل بين سطحي التلامس الداخلي والخارجي. [ 1 ]

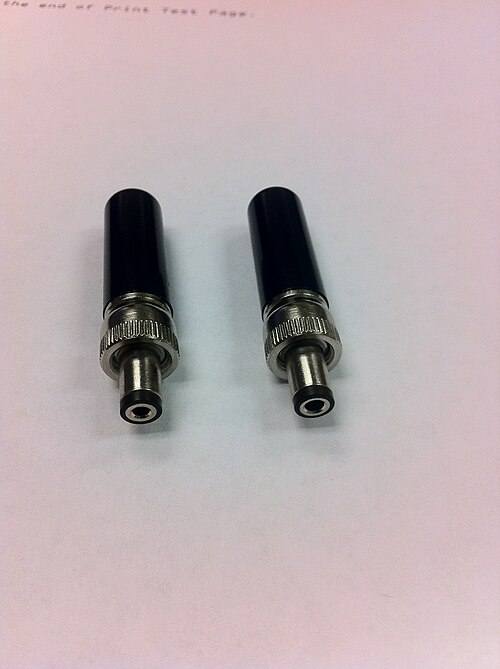

يستخدم موصل التيار المستمر المحوري ذو حلقة القفل حلقة أو طوقًا ملولبًا لتثبيت الوصلة بين القابس والمقبس. يوفر هذا التصميم مقاومة عالية للفصل عند استخدامه بشكل صحيح.
يوفر موصل التيار المستمر المحوري ذو اللسان القفل (المعروف أيضًا باسم "قفل الحربة") حلاً وسطًا يمنع فصل القابس، ولكنه ينفصل عند سحبه بقوة كافية. يستخدم هذا الموصل نتوءات معدنية صغيرة على أسطوانة الموصل لتثبيت القابس في مكانه، ويتطلب ذلك حركة دفع وتدوير خاصة لتفعيل الأقفال.
المعايير
توجد عدة معايير معتمدة، صادرة عن هيئات مثل اللجنة الكهروتقنية الدولية (IEC) ، والمعهد الياباني للصناعات الكهربائية (EIAJ) ، والمعهد الألماني للمواصفات القياسية (DIN) . ومؤخرًا، يبدو أن بعض المصنّعين قد طبقوا أنظمة خاصة بهم تربط بين الجهد الكهربائي وحجم القابس. إضافةً إلى ذلك، يبدو أن هناك توجهًا نحو توحيد موصل التيار المستمر مع الطرف السالب (أو الغلاف) لموصل الطاقة المحوري.
IEC 60130-10
يحدد المعيار الدولي IEC 60130-10:1971 خمسة موصلات طاقة التيار المستمر: [ 2 ]
- النوع أ: 5.5 مم قطر خارجي، 2.1 مم قطر داخلي (مع قفل لولبي اختياري)
- النوع أ: 5.5 مم قطر خارجي، 2.5 مم قطر داخلي (مع قفل لولبي اختياري)
- النوع ب: قطر خارجي 6.0 مم، قطر داخلي 2.1 مم
- النوع ب: قطر خارجي 6.0 مم، قطر داخلي 2.5 مم
- النوع ج: قطر خارجي 3.8 مم، قطر داخلي 1.1 مم
- النوع د: قطر خارجي 6.3 مم، قطر داخلي 3.1 مم
- النوع E: قطر خارجي 3.4 مم، قطر داخلي 1.3 مم

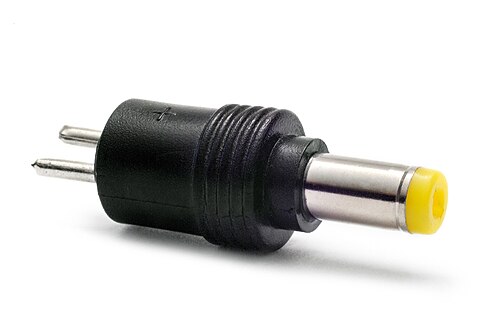

موصل طاقة EIAJ
أصدرت منظمة EIAJ التجارية اليابانية المواصفة EIAJ RC-5320A ، التي تحدد خمسة أحجام للمقابس والمآخذ أو المقابس المتوافقة معها . يُستخدم كل مقبس من هذه المقابس ضمن نطاق جهد محدد . يستخدم معظم المصنّعين مواد عازلة ملونة لتمييز هذه المقابس عن مقابس التيار المستمر الأخرى ذات الشكل المماثل، ولتسهيل عملية التمييز بين مقابس EIAJ ذات الأحجام المتشابهة.
- EIAJ-01: لـ 0–3.15 فولت. 2.5 مم OD، 0.7 مم ID.
- EIAJ-02: لـ 3.15–6.3 فولت. 4.0 مم OD، 1.7 مم ID.
- EIAJ-03: لـ 6.3–10.5 فولت. 5.0 مم OD، 1.7 مم ID.
- EIAJ-04 (يسمى أيضًا JSBP 4): لـ 10.5–13.5 فولت. 5.5 مم قطر خارجي، 3.4 مم قطر داخلي.
- EIAJ-05 (يسمى أيضًا JSBP 5): لـ 13.5-18 فولت. 6.5 مم قطر خارجي، 4.4 مم قطر داخلي.
يحتوي كل من EIAJ-04 و05 على دبوس ذكر داخلي في القابس. أما المقاسات من 01 إلى 03 فلا تحتوي على دبوس ذكر، وهي مشابهة للقوابس العامة في تركيبها. يبلغ طول هذه القوابس الخمسة من نوع EIAJ 9.5 مم، وتتحمل تيارًا كهربائيًا مقداره 2 أمبير.
هناك نوعان آخران من الموصلات، أقل شيوعًا، تم تحديدهما من قبل EIAJ؛ وهما RC-5321 وRC-5322. تم تصميم الأخير لتطبيقات السيارات بجهد 12 فولت و24 فولت.
DIN 45323
أصدرت منظمة المعايير الوطنية الألمانية DIN (المعهد الألماني للتوحيد القياسي) المواصفة DIN 45323 عام 1982، والتي سُحبت لاحقًا، وتُحدد هذه المواصفة مقاسين لقابس ومقبس الطاقة المستمرة (على التوالي). يبلغ الحد الأقصى لجهد أحد هذين المقاسين 34 فولتًا وتياره 3 أمبير. هذه المعلومات مستقاة من مراجع الكتالوجات [ 3 ] ، نظرًا لعدم ترجمة المواصفة الألمانية إلى الإنجليزية حتى الآن.
- قطر خارجي 5.00 مم، قطر داخلي 2.00 مم، طول 14 مم؟
- القطر الخارجي 6.00 مم، القطر الداخلي 1.98 مم
قائمة موصلات التيار المستمر المحورية
تهدف هذه القائمة إلى عرض جميع الأحجام المعروفة، مع الإشارة إلى بعض الشركات المصنعة التي تنتج أنواعًا محددة، حيث أن كل شركة تصنع مجموعة فرعية خاصة بها من الأنواع المعروفة. يُرجى ملاحظة أن أرقام الأجزاء المذكورة كمثال قد تختلف في أطوال أسطوانة (كم) الموصل، وليست بالضرورة متطابقة تمامًا. يوجد العديد من تصميمات التباين الأخرى التي لا يمكن سردها في هذا الجدول، لذا تم تقديم عينة صغيرة فقط من أرقام الأجزاء.
يُذكر حجم الموصل عادةً بالصيغة OD (القطر الخارجي) × ID (القطر الداخلي) × L (طول الأنبوب) ويُعبر عنه بالملليمترات. وقد تختلف التسميات بين الشركات المصنعة.
تتميز المقابس المحورية ذات الدبوس المركزي الذكري بقياس آخر يُسمى قطر الدبوس المركزي (CPD). تُستخدم هذه المقابس عادةً في التطبيقات التي تتطلب طاقة عالية، مثل أجهزة الكمبيوتر المحمولة.
هناك عدد من الأحجام المدرجة أدناه والتي تبدو متشابهة إلى حد كبير، وبينما يتم الإشارة إلى تفاوتات هذه الموصلات عادةً على أنها ±0.05 أو ±0.03 مم من قبل الشركات المصنعة، لا يزال هناك غموض حول ما إذا كان حجمان يختلفان بمقدار 0.05 مم فقط (أو حيث يتم إعطاء المواصفات لأقرب 0.10 مم فقط) يستدعي إدراجهما بشكل منفصل هنا.
| القطر الخارجي (مم) | القطر الداخلي (مم) | المسافة بين نقاط التلامس (مم) | طول الماسورة (مم) | معيار | فولت | أرقام قطع التوصيل | أرقام قطع غيار الرافعات | ملحوظات |
|---|---|---|---|---|---|---|---|---|
| 2.00 | 0.60 | 6.3 | مواصفات واجهة شحن نوكيا 2 مم DC [ 4 ] | 4.65–9.3 فولت | نوكيا DC-096 (0.48×2.1 مم على جانب المقبس) | شاحن نوكيا AC-3 | واجهة شحن نوكيا 2 مم DC، المستخدمة في هواتف نوكيا وسماعات البلوتوث | |
| 2.35 | 0.70 | 9.5 | EIAJ-01 | 0–3.15 فولت | كوبيكون 3218-EX لومبرج 1636 01 | كوبيكون 0307-EX (مضمن) | Canon ACK-800، كما تم استخدامه في هواتف موتورولا القديمة جدًا (SPN4364/4365/4366–4474). | |
| 2.40 | 0.70 | إيغستون 212 | ربما يكون تمثيلاً مبسطاً لـ EIAJ-01 | |||||
| 2.40 | 0.80 | إيغستون 213 | ||||||
| 2.50 | 0.80 | تُستخدم في سماعات بلوتوث سامسونج وبعض أجهزة الكمبيوتر اللوحية | ||||||
| 3.00 | 1.00 | |||||||
| 3.00 | 1.10 | شركة CUI، PP-019 ، إيغستون 214 | شاحن نوكيا ACH-6E | تُستخدم في محطات راديو الأقمار الصناعية وغيرها من الأجهزة. أجهزة كروم بوك وأجهزة الكمبيوتر المحمولة من Acer وSamsung وHuawei | ||||
| 3.20 | 0.90 | شركة CUI المحدودة PP-017 | ||||||
| 3.30 | 1.00 | موتورولا AAPN4064A | يستخدم في هواتف موتورولا القديمة (SPN4680/4681/4682/4677/5296A) ويستخدم أيضًا في بعض هواتف نوكيا النادرة (ACH-6). | |||||
| 3.40 | 1.30 | IEC 60130-10 النوع E | كوبيكون 3210-E | كوبيكون 0309-EX (مضمن) | ||||
| 3.40 | 1.35 | إيغستون 218 ميديكال، 220 | ||||||
| 3.40 | 1.40 | لومبرج NES/J 135 | ||||||
| 3.50 | 0.90 | شاحن نوكيا ACP-7 محتمل [ 5 ] | يستخدم في العديد من هواتف نوكيا القديمة (ACP-12؟) | |||||
| 3.50 | 1.10 | شركة CUI. PP3 – 002C فيلمور 202 | ||||||
| 3.50 | 1.30 | إيغستون 238، فيلمور 204، 2049 | كوبيكون 0308-EX (مدمج) فيلمور 256 (مدمج) | كما يستخدم في هواتف ألكاتيل القديمة (3DS07008A?AA، 3DS09371A?AA، 3DS10628A?AA) | ||||
| 3.50 | 1.35 | CUI Inc.P7 CUI Inc. PP3–002D إجستون 215 كوبيكون PA35135-E | يستخدم أيضًا لشاحن Canon CA-570 (الخرج: 8.4 فولت 2 أمبير) [ 6 ] | |||||
| 3.60 | 1.15 | إيغستون 216 | ||||||
| 3.80 | 1.10 | CUI Inc. P9 ولكن بقطر داخلي 1.05 مم | ||||||
| 3.80 | 1.20 | يستخدم في هواتف نوكيا النادرة جداً (ACH-4) | ||||||
| 3.80 | 1.30 | إيغستون 217 | ||||||
| 3.80 | 1.35 | شركة CUI، صفحة 8 | ||||||
| 3.80 | 1.40 | 9.0 | 12 فولت تيار مستمر @ 0.5 أمبير | ماروشين إلكتريك MP-138NK | يُستخدم في محول جيجابت من نوع TP-Link طراز TL-SG105(UN) الإصدار: 6.0 | |||
| 4.00 | 1.70 | 9.5 | EIAJ-02 | 3.15–6.3 فولت | كوبيكون 3219-EX لومبرج 1636 02 | كوبيكون 0311-EX (مضمن) | يُستخدم في محول Lenovo Flex 4 يستخدم لشاحن سوني PSP (المدخل: 100-240 فولت تيار متردد، المخرج: 5 فولت تيار مستمر @ 1500 مللي أمبير لأجهزة PSP 1000 و2000 و3000) | |
| 4.5 | 3.0 | 0.5 | 12 | 19.5 فولت | أجهزة الكمبيوتر المحمولة الأحدث من HP و Dell | |||
| 4.75 | 1.70 | 9.5 | EIAJ-03 | 6.3–10.5 فولت | كوبيكون 3220-EX لومبرج 1636 03 | كوبيكون 0310-EX (مضمن) | ||
| 4.75 | ?? | 2.5 بارز | EIAJ RC-5321 | |||||
| 5.00 | 1.50 | |||||||
| 5.00 | 2.00 | DIN 45323؟ | إيغستون 206، 207، 219 | |||||
| 5.00 | 2.10 | شركة CUI P3 | ||||||
| 5.00 | 2.50 | شركة CUI، صفحة 4 | ||||||
| 5.50 | 1.50 | |||||||
| 5.50 | 1.70 | يُستخدم في محول Acer Aspire V5 وبعض أجهزة تسجيل الفيديو الشبكية Hikvision 48V | ||||||
| 5.50 | 2.10 | CUI Inc. P5 CUI Inc. PP3–002A Kobiconn 3217-EX Philmore 210, 210L, 2109 سويتشكرافت 762, 763 [ 7 ] | CUI Inc. PR-002A (مضمن) Kobiconn 0302 (مضمن) Philmore 257 (مضمن) Switchcraft 721A (لوحة) [ 8 ] | دبوس مركزي 2.1 مم شائع في دواسات تأثيرات الجيتار محول طاقة أردوينو IEC 60130-10 النوع A (الأول من اثنين من نفس النوع ونفس القطر الخارجي، والآخر له معرف داخلي 2.5 مم ودبوس مركزي) | ||||
| 5.50 | 2.10 | CUI Inc. P10 Kobiconn 7391 Philmore 2560 Switchcraft 768K [ 7 ] | دبوس مركزي 2.1 مم، حلقة قفل | |||||
| 5.50 | 2.10 | كوبيكون 0721-EX | Kobiconn 1000-EX (لوحة) | دبوس مركزي 2.1 مم، لسان قفل | ||||
| 5.50 | 2.50 | CUI Inc.P6 CUI Inc.PP3–002B إجستون 222 كوبيكون 0702-EX Philmore 250, 250L, 2509 سويتش كرافت 760, 765 | CUI Inc. PR-002B (مضمن) Kobiconn 0303 (مضمن) Philmore 258 (مضمن) Switchcraft 712A (لوحة) | دبوس مركزي 2.5 مم يستخدم في مكواة اللحام Miniware TS100 من تصميم e-Design IEC 60130-10 النوع A (الثاني من اثنين من نفس النوع ونفس القطر الخارجي، والآخر له قطر داخلي 2.1 مم ولا يحتوي على دبوس مركزي) | ||||
| 5.50 | 2.50 | شركة CUI P11 كوبيكون 7395 فيلمور 2560 سويتشكرافت 760K | دبوس مركزي 2.5 مم، حلقة قفل | |||||
| 5.50 | 2.50 | كوبيكون 0725-EX | Kobiconn 1100-EX (لوحة) | دبوس مركزي 2.5 مم، لسان قفل | ||||
| 5.50 | 2.80 | |||||||
| 5.50 | 3.0 | 5 فولت، 1.5 أمبير، مستوى الكفاءة الخامس | قابس طاقة محوري من فيل مور، قطر داخلي 3.0 مم / قطر خارجي 5.5 مم، رقم 206 | جهاز بث Roku 2 XS HDTV | ||||
| 5.50 | 3.0 | 1.0 | أجهزة الكمبيوتر المحمولة من سامسونج (العديد منها)، على سبيل المثال 400B2B | |||||
| 5.50 | 3.30 | 1.00 | 9.5 | EIAJ-04، JSBP4 | 10.5–13.5 فولت | لومبرج 1636 04 | محرك أقراص DVD عالي الدقة لجهاز مايكروسوفت إكس بوكس 360 | |
| 5.50 | 3.80 | 1.80 | ||||||
| 6.00 | 1.98 | DIN 45323 | لومبرج 1632 01 | |||||
| 6.00 | 4.40 | 0.80؟ | موجود في مودم/راوتر خاص بمزود خدمة الإنترنت، قابس من النوع الذكري، موصل طاقة 12 فولت تيار مستمر، من إنتاج شركة ARRIS ، معيار غير معروف، الصورة أعلاه مثال على الموصل الذكري | |||||
| 6.30 | 2.50 | يوجد في مودم/راوتر خاص بمزود خدمة الإنترنت، موصل طاقة 12 فولت تيار مستمر، من إنتاج شركة كومبال، معيار غير معروف | ||||||
| 6.30 | 3.00 | جهاز Icom R75، R8500 | ||||||
| 6.50 | ?? | EIAJ RC-5322 | ||||||
| 6.50 | 3.00 | يُستخدم في مزودات الطاقة للوحات مفاتيح ياماها وكاسيو | ||||||
| 6.50 | 3.10 | 1.00 | فيل مور 285 | |||||
| 6.50 | 3.40 | 1.40 | 9.0 | 18 فولت تيار مستمر @ 5 أمبير | كوبيكون 6014-E | تُستخدم غالبًا لأجهزة الكمبيوتر المحمولة | ||
| 6.50 | 4.10 | 1.00 | JEITA RC-5322 | 24 فولت تيار مستمر @ 2 أمبير | لومبرج 1636 06 | ماسحات ضوئية للصور من إبسون طراز V600، إلخ. | ||
| 6.50 | 4.30 | 1.40 | EIAJ-05، JSBP5 | 13.5–18.0 فولت | لومبرج 1636 05 فيلمور 265 CUI Inc. PP-016 | فيل مور 214 سي يو آي إنك. بي جيه-025 | القطر الخارجي عبارة عن حلقة في الطرف، وهو أمر شائع في أجهزة الكمبيوتر المحمولة من سوني وأجهزة الراديو الماسحة. | |
| 6.90 | 4.20 | 0.70 | ||||||
| 7.00 | ?? | 1.00 | فيل مور 48-412 | |||||
| 7.4 | 5.1 | 12.5 | اللوحات الأم Mini-ITX، على سبيل المثال ، Intel DH61AG، Asus H310T | |||||
| 7.4 | 5.5 | 0.5 | 12.5 | بعض أجهزة الكمبيوتر المحمولة من أسوس، وديل، وإتش بي، وسوني؛ المكانس الكهربائية اليدوية من دايسون | ||||
| 8.0 | 5.5 | 1.5 | 8 | 36 فولت - 42 فولت @ 3 أمبير | دراجات لايم الكهربائية من الجيل 2.5/3 | |||
| 8.0 | 5.5 | 1.5 (?) | 10.5 | 42 فولت 2 أمبير | الدراجات الكهربائية ES2 وM365 وأجهزة الطاقة الشمسية من Goal Zero (شيربا وييتي). وحدات تزويد الطاقة لأجهزة الكمبيوتر المحمولة من IBM Lenovo | |||
| 8.3 | 3.2 | 4 | RCA Cinch | 36-54 فولت | Samesky RCP-02 [ 9 ] | Samesky RCJ-03 [ 10 ] | بطاريات الدراجات الكهربائية [ 11 ] | |
| 9.0 | 5.5 | 1.0 (?) | 10.5 | ؟V 2A | كابل توصيل جهاز الطاقة الشمسية من جول زيرو (خاص بشركة شيربا فقط) |
