شكل جانبي

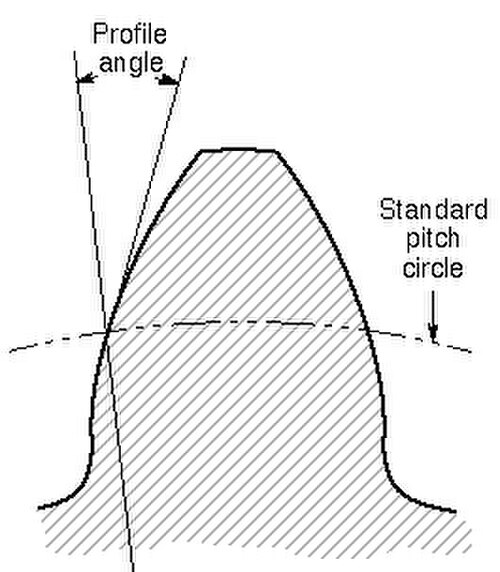

في أدوات قطع وطحن وقياس أسنان التروس، زاوية المظهر الجانبي هي الزاوية بين حافة القطع أو سطح القطع، واتجاه رئيسي مثل اتجاه الساق أو المحور أو مستوى الدوران.

تُحدد زوايا المقطع العرضي القياسية بناءً على النسب القياسية لأسنان التروس وأدوات القطع القياسية. تعمل التروس الحلزونية معًا بشكل صحيح بعد تغيير المسافة المركزية، ويمكن تصنيع تروس مصممة لمسافة مركزية مختلفة باستخدام الأدوات القياسية. يتم تغيير المسافة المركزية بتغيير قيم التشغيل لقطر دائرة الخطوة، والخطوة الدائرية، والخطوة القطرية، وزاوية الضغط، وسماكة الأسنان أو الخلوص. يمكن استخدام نفس الترس الحلزوني في ظروف تُغير قطر دائرة الخطوة وزاوية الضغط. ما لم يكن هناك سبب وجيه يدعو إلى خلاف ذلك، فمن العملي اعتبار أن خطوة وزاوية المقطع العرضي للترس الواحد تتوافق مع خطوة وزاوية المقطع العرضي لأداة القطع المستخدمة في تصنيع أسنانه.

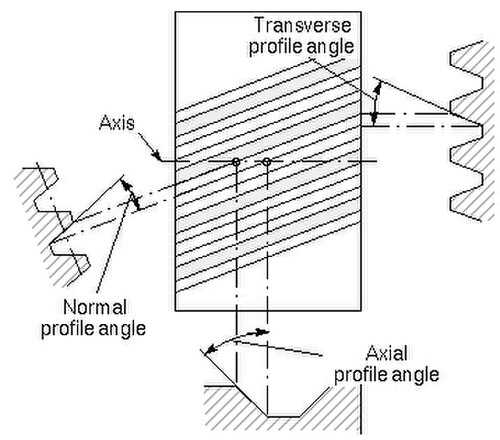

زاوية الضغط العرضية وزاوية المظهر الجانبي العرضي هما زاوية الضغط وزاوية المظهر الجانبي في مستوى عرضي.

زاوية الضغط العادية وزاوية المظهر الجانبي العادية هما زاويتا الضغط والمظهر الجانبي في المستوى العادي لسن حلزوني أو لولبي. في الترس المخروطي اللولبي ، ما لم يُنص على خلاف ذلك، فإن زاوية المظهر الجانبي تعني زاوية المظهر الجانبي العادية عند متوسط ​​مسافة المخروط.

زاوية الضغط المحورية وزاوية المقطع العرضي المحوري هما زاوية الضغط وزاوية المقطع العرضي في المستوى المحوري للترس الحلزوني أو الدودة، أو للترس المخروطي الحلزوني. ^{[ 1 ]}
