مخطط QAPF لتصنيف الصخور البلوتونية

مخطط QAPF هو مخطط بياني ذو مثلثين مزدوجين يُستخدم لتصنيف الصخور النارية بناءً على تركيبها المعدني . يرمز اختصار QAPF إلى " الكوارتز ، والفلسبار القلوي ، والبلاجيوكلاز ، والفلسباثويد "، وهي المجموعات المعدنية الأربع المستخدمة في التصنيف في مخطط QAPF. يتم توحيد النسب المئوية (النسب) للمجموعات Q وA وP وF، أي إعادة حسابها بحيث يكون مجموعها 100%.

أصل

تم إنشاء مخططات QAPF من قِبل الاتحاد الدولي للعلوم الجيولوجية (IUGS): اللجنة الفرعية المعنية بتصنيف الصخور النارية [ 1 ]، وذلك بفضل جهود ألبرت ستريكيزن (ومن هنا جاء اسمها البديل: مخططات ستريكيزن). يستخدم الجيولوجيون في جميع أنحاء العالم هذه المخططات في تصنيف الصخور النارية، وخاصة الصخور البلوتونية. [ 2 ] [ 3 ] [ 4 ]

الاستخدام

تُستخدم مخططات QAPF في الغالب لتصنيف الصخور البلوتونية ( الصخور الفانيريتية )، ويمكن استخدامها لتصنيف الصخور البركانية ( الصخور الأفانيتية ) إذا تم تحديد التركيب المعدني الأساسي (على سبيل المثال، انظر البازلت ). مع ذلك، لا تُستخدم مخططات QAPF لتصنيف الصخور البركانية الفتاتية أو الصخور البركانية إذا لم يتم تحديد التركيب المعدني الأساسي ؛ في هذه الحالة، يُستخدم تصنيف TAS (المجموع القلوي السيليكي) بدلاً من ذلك. كما يُستخدم تصنيف TAS إذا احتوت الصخور البركانية على زجاج بركاني (مثل الأوبسيديان ).

لا تُستخدم مخططات QAPF إذا كانت المعادن المافية تُشكّل أكثر من 90% من تركيب الصخور (على سبيل المثال: البيريدوتيت والبيروكسينيت ) . وبدلاً من ذلك ، يُستخدم مخطط مثلث بديل (انظر مخطط ستريكايزن، أسفل اليمين).

لا يمكن إعطاء اسم دقيق إلا إذا تم تحديد التركيب المعدني، وهو أمر لا يمكن تحديده في الموقع.

قراءة مخطط QAPF

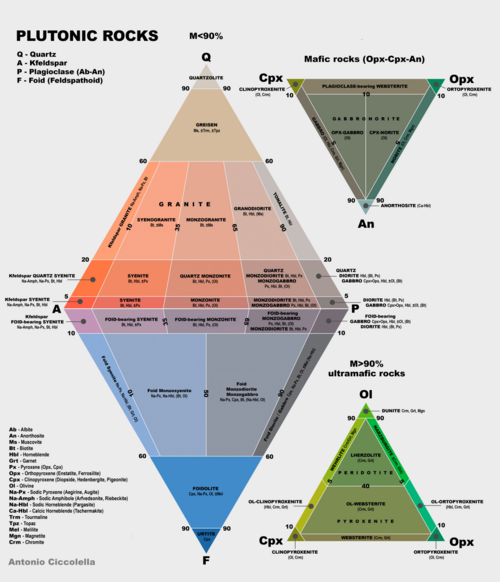

مخطط QAPF للصخور البلوتونية، بالإضافة إلى مخططات مثلثية للصخور البلوتونية المافية/فوق المافية

يعرض مخطط QAPF نسب (نسب) أربعة معادن بلوتونية أو مجموعات معدنية، وهي: الكوارتز (Q)، والفلسبارات القلوية (A)، والفلسبارات البلاجيوكلازية (P)، والفلسباثويدات ( F).

نظرًا لعدم إمكانية تكوّن مجموعتي F و Q معًا في الصخور البلوتونية - بسبب اختلاف محتواهما من السيليكا - يُرسم مخطط QAPF على شكل مثلثين متنافيين ، هما QAP و FAP. يتم توصيلهما من أحد أضلاعهما بحيث يستبعد كل مثلث بينهما إما معادن مجموعة Q أو مجموعة F. (قد توجد مجموعات معدنية أخرى في العينات، ولكن يتم تجاهلها في هذه الطريقة التصنيفية).

لاستخدام طريقة التصنيف هذه، يجب تحديد أو تقدير تركيزات (أوصاف) المجموعات المعدنية الأربع، ثم توحيدها إلى 100%. وبالتالي، بالنسبة لصخرة تم تحديدها على أنها تحتوي، على سبيل المثال، على 20% ميكا، و30% كوارتز (Q)، و30% فلسبار قلوي (A)، و20% بلاجيوكلاز (P)، يتم تجاهل الميكا، ويتم حساب النسب الموحدة (النسب) لمجموعات Q وA وP على النحو التالي: 37.5%، 37.5%، و25% = 100%.

  • أي، (30 + 30 + 20 = 80؛ ثم 30/80 = 37.5%، 30/80 = 37.5%، و 20/80 = 25%؛ وبالتالي 37.5 + 37.5 + 25 = 100%).

من بين هذه النسب، تبلغ النسب النسبية المعيارية (مرة أخرى) للعنصرين A و P 37.5/62.5 = 60% و 25/62.5 = 40% على التوالي. يمكن الآن تمثيل الصخرة على الرسم البياني بإيجاد خط أفقي يمثل 37.5% من الكوارتز، ثم تحديد نقطة عليه عند 60% من المسافة بين جانب A وجانب P. في هذا المثال، يمكن تصنيف الصخرة على أنها مونزوجرانيت.

والصخر البلوتوني الذي لا يحتوي على الفلسباثويدات (المجموعة F)، ولا يحتوي على الفلسبار القلوي (المجموعة A)، ولكنه يحتوي على بلاجيوكلاز-فلسبار (المجموعة P)، والعديد من البيروكسينات (غير مصنفة في مخطط QAPF)، وعدد قليل من حبيبات الكوارتز (المجموعة Q) - من المحتمل أن يكون جابرو؛ (انظر الحافة اليمنى لمخطط Streckeisen، في الجانب P).

لا يُميّز هذا المخطط بين أنواع الصخور التي تقع في نفس موقع وتصنيف QAPF، ولكنها تختلف في تركيبها الكيميائي الإجمالي بالنسبة للمعادن الأخرى مثل الأوليفين والبيروكسينات والأمفيبولات والميكا. فعلى سبيل المثال، نظرًا لتجاهل المعادن غير المصنفة ضمن Q و A و P و F، فإن النظام لا يُميّز بين الجابرو والديوريت والأنورثوزيت .

لا يتم استخدام مخطط QAPF لجميع الصخور البلوتونية؛ الصخور البلوتونية فوق المافية هي أهم المجموعات التي لها مخططات تصنيف منفصلة؛ (انظر مخطط Streckeisen).

مراجع

  1. ↑ ستريكيزن، ألبرت (يوليو 1974). "تصنيف وتسمية الصخور البلوتونية: توصيات اللجنة الفرعية التابعة للاتحاد الدولي للعلوم الجيولوجية والمعنية بتصنيف الصخور النارية". مجلة جيولوجيشه روندشاو . 63 (2): 773-786 . Bibcode : 1974GeoRu..63..773S . doi : 10.1007/bf01820841 . S2CID 130569261 .
  2. ↑ لو باس، إم جيه؛ ستريكيسن، إيه إل (1991). "تصنيف الاتحاد الدولي للعلوم الجيولوجية للصخور النارية". مجلة الجمعية الجيولوجية . 148 (5): 825-833 . Bibcode : 1991JGSoc.148..825L . CiteSeerX 10.1.1.692.4446 . doi : 10.1144/gsjgs.148.5.0825 . S2CID 28548230 .
  3. ↑ "مخطط تصنيف الصخور - المجلد 1 - الصخور النارية" (ملف PDF) . هيئة المسح الجيولوجي البريطانية: مخطط تصنيف الصخور . 1 : 1-52 . 1999.
  4. ↑ فيلبوتس، أنتوني ر.؛ أغوي، جاي ج. (2009). مبادئ علم الصخور النارية والمتحولة (الطبعة الثانية ). كامبريدج، المملكة المتحدة: مطبعة جامعة كامبريدج. ISBN  978-0-521-88006-0.

للمزيد من القراءة

  • Streckeisen، AL، 1978. اللجنة الفرعية للاتحاد الدولي للعلوم الجيولوجية المعنية بمنهجية الصخور النارية. تصنيف وتسميات الصخور البركانية واللامبروفيريات والكربوناتيت والصخور الميليليتية. التوصيات والاقتراحات. New Jahrbuch für Mineralogie، Abhandlungen، Vol. 141، 1-14.
  • لو ميتر، آر دبليو 2002. الصخور النارية: تصنيف ومعجم المصطلحات  : توصيات اللجنة الفرعية التابعة للاتحاد الدولي للعلوم الجيولوجية والمعنية بتصنيف الصخور النارية. مطبعة جامعة كامبريدج، 236 صفحة.
  • تصنيف الصخور النارية - تصنيف الاتحاد الدولي للعلوم الجيولوجية ، قسم العلوم الجيولوجية - جامعة كال بولي بومونا، مؤرشف من الأصل في 30 سبتمبر 2011
