الشحن السريع
الشحن السريع ( QC ) هو بروتوكول شحن بطارية خاص طورته شركة كوالكوم ، ويستخدم لإدارة الطاقة التي يتم توصيلها عبر USB ، وذلك بشكل أساسي عن طريق التواصل مع مصدر الطاقة والتفاوض على الجهد.
تُستخدم تقنية الشحن السريع في أجهزة مثل الهواتف المحمولة التي تعمل بمعالجات كوالكوم (SoC)، وفي بعض الشواحن؛ إذ يجب أن يدعم كل من الجهاز والشاحن هذه التقنية لكي يتم الشحن السريع؛ وإلا، يتم الشحن عبر منفذ USB العادي. تُشحن تقنية الشحن السريع بطاريات الأجهزة بسرعة أكبر من سرعة الشحن القياسية عبر منفذ USB، وذلك عن طريق زيادة جهد الخرج الذي يوفره شاحن USB، مع استخدام تقنيات لمنع تلف البطارية الناتج عن الشحن السريع غير المنضبط، وتنظيم الجهد الداخل داخليًا. العديد من الشواحن التي تدعم تقنية الشحن السريع 2.0 والإصدارات الأحدث هي محولات جدارية، ولكنها موجودة أيضًا في بعض شواحن السيارات ، وتستخدمها بعض بنوك الطاقة لاستقبال وتوصيل الشحن.
تُستخدم تقنية الشحن السريع أيضًا من قبل أنظمة الشحن السريع الخاصة بمصنعين آخرين.
تفاصيل
الشحن السريع تقنية حصرية تُمكّن من شحن الأجهزة التي تعمل بالبطاريات، وخاصة الهواتف المحمولة، بمستويات طاقة تتجاوز 7.5 واط (5 فولت عند 1.5 أمبير ) المتاحة في معيار USB BC 1.2، باستخدام كابلات USB الحالية . يسمح الجهد العالي بتمرير طاقة أكبر (بالواط) عبر الأسلاك دون ارتفاع درجة الحرارة بشكل مفرط. ولأن التيار ينخفض عند زيادة الجهد لنفس الطاقة، تقلّ خسائر المقاومة ، والتي تصبح ذات أهمية بالغة مع الكابلات الطويلة.
تمتلك العديد من الشركات الأخرى تقنيات منافسة، بما في ذلك MediaTek Pump Express و OPPO VOOC (المرخصة لشركة OnePlus باسم Dash Charge )، حيث توفر الأخيرة تيارًا أعلى دون زيادة في الجهد، معتمدة على أسلاك USB أكثر سمكًا للتعامل مع التيار دون ارتفاع درجة الحرارة ، كما هو موضح في قسم تقنية VOOC . [ 1 ]

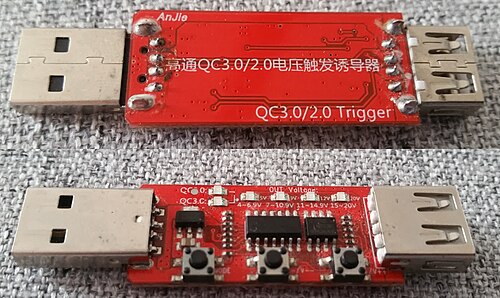

على الرغم من عدم توثيق ذلك علنًا، فقد تمّت هندسة عملية التفاوض على الجهد بين الجهاز والشاحن عكسيًا ، ويمكن طلب جهد مخصص يدويًا من الشاحن باستخدام دائرة تشغيل تحاكي عملية التفاوض مع الجهاز النهائي. [ 2 ] [ 3 ]
لكي يتم الشحن السريع، يجب أن يدعم كل من مصدر الطاقة والجهاز الذي يتم شحنه هذه الميزة؛ وإلا فإن الشحن سيعود إلى معيار USB القياسي بقوة عشرة وات.
قدمت تقنية الشحن السريع 2.0 ميزة اختيارية تسمى الشحن المزدوج (كانت تسمى في البداية الشحن المتوازي)، [ 4 ] باستخدام شريحتين لإدارة الطاقة لتقسيم الطاقة إلى تيارين لتقليل درجة حرارة الهاتف. [ 5 ]
قدمت تقنية الشحن السريع 3.0 تقنية INOV ( التفاوض الذكي للجهد الأمثل )، وتقنيات توفير الطاقة، وHVDCP+، وتقنية الشحن المزدوج الاختيارية. تُعدّ INOV خوارزمية تُحدد نقل الطاقة الأمثل مع تحقيق أقصى قدر من الكفاءة. وتهدف تقنيات توفير الطاقة إلى الحفاظ على 80% على الأقل من سعة شحن البطارية الأصلية بعد 500 دورة شحن. [ 6 ] وتدّعي شركة كوالكوم أن تقنية الشحن السريع 3.0 تُوفر تبريدًا يصل إلى 4-6 درجات مئوية، وسرعة أكبر بنسبة 16%، وكفاءة أعلى بنسبة 38% مقارنةً بتقنية الشحن السريع 2.0، وأن تقنية الشحن السريع 3.0 مع الشحن المزدوج تُوفر تبريدًا يصل إلى 7-8 درجات مئوية، وسرعة أكبر بنسبة 27%، وكفاءة أعلى بنسبة 45% مقارنةً بتقنية الشحن السريع 2.0 مع الشحن المزدوج. [ 4 ]
أُعلن عن تقنية الشحن السريع 4 في ديسمبر 2016 لمعالجات سنابدراغون 835 والإصدارات الأحدث. تدعم هذه التقنية HVDCP++، وDual Charge++ الاختيارية، وINOV 3.0، وBattery Saver Technologies 2. وهي متوافقة مع كلٍ من مواصفات USB-C و USB-PD ، مع إمكانية الرجوع إلى USB-PD في حال عدم توافق الشاحن أو الجهاز مع تقنية الشحن السريع. مع ذلك، لا تدعم شواحن الشحن السريع 4 الإصدارات السابقة من تقنية الشحن السريع. [ 7 ] كما تتميز هذه التقنية بإجراءات أمان إضافية للحماية من الجهد الزائد والتيار الزائد وارتفاع درجة الحرارة، بالإضافة إلى خاصية الكشف عن جودة الكابل. وتدّعي شركة كوالكوم أن تقنية الشحن السريع 4 مع Dual Charge++ تُوفر تبريدًا يصل إلى 5 درجات مئوية، وسرعة أكبر بنسبة 20%، وكفاءة أعلى بنسبة 30% مقارنةً بتقنية الشحن السريع 3.0 مع Dual Charge+. [ 5 ]
أُعلن عن تقنية الشحن السريع 4+ في 1 يونيو 2017. وهي تُقدم موازنة حرارية ذكية وميزات أمان متقدمة للقضاء على النقاط الساخنة وحماية موصل USB-C من السخونة الزائدة والماس الكهربائي أو التلف. يُعد الشحن المزدوج ++ ميزة أساسية، بينما كان الشحن المزدوج اختياريًا في الإصدارات السابقة. وعلى عكس الشحن السريع 4، فإن الشحن السريع 4+ متوافق تمامًا مع أجهزة الشحن السريع C 2.0 و3.0. [ 8 ] [ 9 ]
أُعلن عن تقنية الشحن السريع 5 في 27 يوليو 2020. [ 10 ] وتدّعي شركة كوالكوم أن هذه التقنية ، بقدرة تصل إلى 100 واط، تُمكّن من شحن هاتف محمول ببطارية سعة 4500 مللي أمبير/ساعة بنسبة 50% في غضون 5 دقائق فقط. وأعلنت كوالكوم أن هذا المعيار متوافق مع تقنية USB Power Delivery plus Programmable Power Supply ( USB PD PPS )، وأن تقنيتها قادرة على التواصل مع الشاحن عند شحن خليتين، ما يُضاعف الجهد والتيار الخارجين. فعلى سبيل المثال، إذا طلبت بطارية واحدة 8.8 فولت، يُمكن للخليتين حينها أن تطلبا من شاحن PPS إخراج 17.6 فولت وتوزيعها بالتساوي على البطاريتين، ما يُوفر 5.6 أمبير إجمالاً لتحقيق 100 واط. وكان هاتف Xiaomi Mi 10 Ultra أول هاتف مزود بهذه التقنية . [ 11 ]
تم الإعلان عن تقنية الشحن السريع 5+ في 10 سبتمبر 2025. [ 12 ]
شحن سريع للطاقة اللاسلكية
في 25 فبراير 2019، أعلنت شركة كوالكوم عن تقنية الشحن السريع للطاقة اللاسلكية. وتعتمد هذه التقنية على معيار Qi الخاص باتحاد الطاقة اللاسلكية في حال عدم توافق الشاحن أو الجهاز. [ 13 ]
الإصدارات
| تكنولوجيا | تاريخ الافراج عنه | الجهد االكهربى | الحد الأقصى | ميزات جديدة | أنظمة على رقاقة | |
|---|---|---|---|---|---|---|
| حاضِر | القوة [ أ ] | |||||
| الشحن السريع 1.0 | 2013 | حتى 6.3 فولت [ 14 ] | 2 أ | 10 واط |
| سنابدراجون 215، 600 [ 15 ] [ 16 ] |
| الشحن السريع 2.0 | 2014 [ ب ] |
| 1.67 أمبير، أو 2 أمبير، أو 3 أمبير | 18 واط (9 فولت × 2 أمبير) [ 19 ] [ ج ] |
| سنابدراغون 200، 208، 210، 212، 400، 410، 412، 415، 425، 610، 615، 616، 653، 800، 801، 805، 808، 810 [ 20 ] |
| الشحن السريع 3.0 | 2016 | 3.2 أو 3.6 فولت - 20 فولت بزيادات قدرها 0.2 فولت. (مصادر غير متسقة) [ 21 ] [ 18 ] [ 22 ] | 2.6 أمبير، أو 4.6 أمبير [ 21 ] | 36 واط (12 فولت × 3 أمبير) |
| Snapdragon 427، 429، 430، 435، 439، 450، 460، 617، 620، 625، 626، 632، 650، 652، 653، 662، 665، 680، 820، 821 [ 20 ] |
| الشحن السريع 3+ | 2020 | جهد قابل للتعديل بخطوات 20 مللي فولت بدءًا من الشحن السريع 4 | ؟ | ؟ |
| سنابدراجون 765، 765G [ 23 ] |
| الشحن السريع 4 | 2017 |
|
|
|
| سنابدراغون 630، 636، 660، 710، [ 25 ] [ 26 ] 720G، 835، [ 27 ] [ 28 ] 845 [ 29 ] |
| الشحن السريع 4+ |
| سنابدراغون 480، 480+، الجيل الرابع 1، 670، 675، 678، 690، 695، الجيل السادس 1، 712، 730، 730G، 732G، 750G، 765، 765G، 768G، 778G، 780G، الجيل السابع 1، [ 30 ] 855، 855+/860، 865، 865+، 870 [ 31 ] [ 32 ] | ||||
| الشحن السريع 5 | 2020 | ؟ | ؟ | >100 واط (30 فولت فأكثر) |
| Snapdragon 888، 888+، 8 الجيل 1، 8+ الجيل 1، [ 33 ] 7+ الجيل 2، [ 34 ] 8 الجيل 2، [ 35 ] 8 الجيل 3، [ 36 ] الجيل 4، الجيل 5 |
| الشحن السريع 5+ | 2025 | ؟ | ؟ |
| ؟ | ؟ |
بروتوكولات الشحن الأخرى
متوافق مع الشواحن التي تدعم تقنية الشحن السريع (QC).
- توصيل الطاقة عبر منفذ USB (USB-PD، المستخدم من قبل العديد من العلامات التجارية والمنصات)
- الشحن السريع التكيفي ( سامسونج ) [ د ]
- الشحن فائق السرعة ( سامسونج ، تستخدم تقنية USB PD PPS [ 39 ] )
- بوست ماستر ( أسوس )
- الشحن السريع ثنائي المحرك ( فيفو ، طرازات ما قبل 2020 فقط) – قابل للتبديل مع تقنية الشحن السريع Dash Charge وتقنية VOOC
- شحن Mi Turbo ( شاومي )
- توربو باور ( موتورولا )
بروتوكولات أخرى خاصة بالملكية الفكرية
- دارت (ريلمي، من 2020 إلى 2022) – قابلة للتبديل مع تقنيات الشحن السريع SuperVOOC و Super Flash Charge و Warp Charge
- مضخة إكسبريس ( ميديا تك )
- الشحن السريع الفائق (فيفو، من عام 2020 فصاعدًا) – قابل للتبديل مع SuperVOOC وDART وWarp Charge
- الشحن السريع الفائق ( آي كيو أو )
- الشحن الفائق ( هواوي )
- الشحن الفائق ( Redmi و Black Shark و Poco )
- الشحن الفائق ( تكنو )
- تقنية الشحن السريع SuperVOOC (متوفرة في هواتف OPPO من عام 2019 وحتى الآن، وهواتف Realme من عام 2022 وحتى الآن) – قابلة للتبديل مع تقنيات DART وSuper Flash Charge وWarp Charge
- تقنية VOOC ( في هواتف OPPO حتى عام 2019، وفي هواتف Realme قبل عام 2020 ) – قابلة للتبديل مع تقنيتي Dash Charge و Dual-Engine Fast Charging
- تقنية الشحن السريع Warp Charge، المعروفة سابقًا باسم Dash Charge ( من OnePlus ) - قابلة للتبديل مع Super Flash Charge و SuperVOOC و VOOC و Dual-Engine Fast Charging و DART
- إكس تشارج ( إنفينيكس )
- منفذ Apple Lightning حتى iPhone 15
- يدعم منفذ USB-C من Apple منذ iPhone 15 ؛ ومنذ iPhone 17 ، يدعم تقنية USB PD AVS
- مواصفات الشحن السريع العالمي (UFCS) - هواوي، هونر، أوبو، فيفو، شاومي، سيلرجي، روكشيب، ليبتون تكنولوجي، وأونبو إلكترونيكس
ملحوظات
- ↑ تقوم بعض الهواتف المحمولة بتعطيل الشحن السريع أثناء التشغيل، ولا تقوم بتفعيل الشحن السريع إلا أثناء وضع الاستعداد أو حالة إيقاف التشغيل.
- ↑ تم تجهيزهاتف Galaxy Note 4 ، الذي صدر في سبتمبر 2014، بتقنية الشحن السريع 2.0. [ 17 ]
- ↑ نظرًا لأن مصادر الطاقة بتقنية الشحن السريع 3.0 متوافقة مع الإصدارات السابقة من تقنية الشحن السريع 2.0، فإن شواحن الشحن السريع 3.0 غالبًا ما تكون قادرة على توفير طاقة أكبر لأحمال الشحن السريع 2.0 مقارنة بشواحن الشحن السريع 2.0، حيث يمكن لشواحن الشحن السريع 3.0 توفير تيارات أعلى عند نفس الفولتية.
- ↑ لا تستطيع شواحن سامسونج الخاصة للهواتف المحمولة بتقنية الشحن السريع 2.0 بقدرة 15 واط إنتاج سوى 5 و9 فولت (بتيار 2 أمبير و1.67 أمبير على التوالي)، وليس 12 فولت (حيث يمكن الحصول على 1.25 أمبير في بعض شواحن الشحن السريع 2.0 الأخرى بقدرة 15 واط). [ 37 ] [ 38 ]
مراجع
- ↑ "ما مدى سرعة شحن الهاتف المزود بخاصية الشحن السريع إذا كان بإمكانه الشحن بسرعة فائقة؟" . سي نت . 2 ديسمبر 2016. تم الاطلاع عليه بتاريخ 4 ديسمبر 2016 .
- ↑ "جهد كهربائي مخصص من بنك طاقة كوالكوم للشحن السريع " . Hackster.io . 20 مارس 2018.
- ↑ "تفعيل الشحن السريع 12 فولت على بنك طاقة USB" . هاكاداي . 4 مارس 2017.
- 1 2 روتش، إيفريت (سبتمبر 2015). "تقنيات الشحن المتقدمة: الشحن السريع من كوالكوم" (ملف PDF) . كوالكوم .
- 1 2 هامريك، مات. "كوالكوم تعلن عن تقنية الشحن السريع 4: تدعم تقنية توصيل الطاقة عبر منفذ USB Type-C" . www.anandtech.com . مؤرشف من الأصل بتاريخ 17 نوفمبر 2016. تم الاطلاع عليه بتاريخ 20 أغسطس 2019 .
- ↑ "تقديم تقنية الشحن السريع 3.0: الجيل التالي من تقنية الشحن السريع" . كوالكوم . 14 سبتمبر 2015. تم الاطلاع عليه بتاريخ 20 أغسطس 2019 .
- ↑ "دليل كوالكوم QC 4.0: تاريخ الإصدار وعلاقته بتقنية USB PD" . مجلة APPHONE . 9 أغسطس 2023. تاريخ الاطلاع: 12 يوليو 2024 .
- ↑ "للحصول على شحن سريع، ابحث عن تقنية الشحن السريع Qualcomm Quick Charge 4+ في جهازك المحمول القادم" . كوالكوم . 1 يونيو 2017. تم الاطلاع عليه بتاريخ 20 أغسطس 2019 .
- ↑ "كيف يمكن لتقنية الشحن السريع 4+ أن تعزز شحن جهازك المحمول؟" . كوالكوم . 23 فبراير 2018. تم الاطلاع عليه بتاريخ 20 أغسطس 2019 .
- ↑ "كوالكوم تعلن عن أسرع حل شحن تجاري في العالم، Quick Charge 5، أول منصة شحن تجارية في العالم بقدرة 100 واط فأكثر" . 27 يوليو 2020.
- ↑ راسل ، براندون (12 أغسطس 2020). "هاتف Xiaomi Mi 10 Ultra هو أول هاتف مزود بتقنية الشحن السريع Qualcomm 100W+ Quick Charge 5" . www.xda-developers.com . تاريخ الاطلاع: 24 فبراير 2021 .
- ↑ " الشحن السريع 5+: تقنية الشحن التي تثق بها، الآن أكثر ذكاءً وكفاءة من أي وقت مضى" . www.qualcomm.com
- ↑ "كوالكوم تعلن عن الشحن السريع للطاقة اللاسلكية وتُقدّم ميزة التوافق مع تقنية Qi" . كوالكوم . 24 فبراير 2019. تاريخ الاطلاع: 20 أغسطس 2019 .
- ↑ " Qualcomm.com: دوائر الشحن السريع للبطاريات من كوالكوم 1.0 " . مؤرشف من الأصل بتاريخ 18 سبتمبر 2020. تم الاطلاع عليه بتاريخ 4 أكتوبر 2019 .
- ↑ "تقنية الشحن السريع من كوالكوم 1.0: وقت شحن أقل، ووقت إنجاز أكثر" . كوالكوم. 14 فبراير 2013. تم الاطلاع عليه بتاريخ 5 ديسمبر 2016 .
- ↑ "شرح تقنية الشحن السريع 2.0 من كوالكوم" . موقع أندرويد أثورتي . 6 نوفمبر 2014. تاريخ الاطلاع: 5 ديسمبر 2016 .
- ↑ "جالاكسي نوت 4: ما نوع الشاحن الذي يجب استخدامه لاستخدام الشحن السريع؟" . Samsung.com .
- 1 2 "ما هي تقنية الشحن السريع من كوالكوم؟" . خبير باور بانك . 18 يناير 2020. تم الاطلاع عليه بتاريخ 21 يوليو 2020 .
- 1 2 "ما هي تقنية الشحن السريع كوالكوم 3.0؟" . بيلكين . تم الاطلاع عليه بتاريخ 20 أغسطس 2019 .
- ١ ٢ "مقارنة معالجات سنابدراغون" . كوالكوم. مؤرشف من الأصل في ٢ مايو ٢٠١٧. تم الاطلاع عليه في ١٤ مايو ٢٠١٧ .
- 1 2 "مواصفات الشحن السريع 3.0" . كوالكوم. مؤرشف من الأصل في 11 أكتوبر 2018. تم الاطلاع عليه في 29 مارس 2017 .
- ↑ "تقنية الشحن السريع كوالكوم 3.0: الإيجابيات والسلبيات والعيوب" . pocketnow.com . 22 سبتمبر 2015.
جهد كهربائي يتراوح بين 3.2 فولت و20 فولت بزيادات قدرها 200 مللي فولت.
- ↑ "تقديم تقنية الشحن السريع Qualcomm Quick Charge 3+، شحن سريع وفعال للجميع" . تم الاطلاع عليه بتاريخ 2 مارس 2022 .
- ↑ "شركة فريسكو لوجيك تستعرض أول حل متكامل في الصناعة لتزويد الطاقة عبر منفذ USB-C بتقنية PD3.0 القابلة للبرمجة (PPS)" . مؤرشف من الأصل بتاريخ 28 فبراير 2018. تم الاطلاع عليه بتاريخ 25 فبراير 2018 .
- ↑ "منصة سنابدراغون 710 للأجهزة المحمولة من كوالكوم" . كوالكوم . تم الاطلاع عليه بتاريخ 25 أغسطس 2018 .
- ↑ "منصة كوالكوم سنابدراجون 710 للأجهزة المحمولة" (ملف PDF) .
- ↑ "شركة كوالكوم تستطيع شحن هاتفك أسرع من قدرتك على قراءة هذه القصة" . سي نت . تم الاطلاع عليه بتاريخ 4 ديسمبر 2016 .
- ↑ "منصة سنابدراغون 835 للأجهزة المحمولة" . كوالكوم . مؤرشف من الأصل بتاريخ 17 سبتمبر 2018. تم الاطلاع عليه بتاريخ 25 أغسطس 2018 .
- ↑ "منصة سنابدراغون 845 للأجهزة المحمولة | كوالكوم" . www.qualcomm.com . مؤرشف من الأصل بتاريخ 21 سبتمبر 2022. تم الاطلاع عليه بتاريخ 2 يونيو 2022 .
- ↑ "منصة سنابدراغون 7 الجيل الأول للأجهزة المحمولة | كوالكوم" . www.qualcomm.com . تم الاطلاع عليه بتاريخ 2 يونيو 2022 .
- ↑ "منصة سنابدراغون 845 للأجهزة المحمولة | كوالكوم" . كوالكوم . تم الاطلاع عليه بتاريخ 4 يناير 2018 .
- ↑ "منصة كوالكوم سنابدراجون 845 للأجهزة المحمولة" (ملف PDF) .
- ↑ "منصة سنابدراجون 8+ من الجيل الأول للأجهزة المحمولة | أحدث معالج فائق الأداء | كوالكوم" . www.qualcomm.com . تم الاطلاع عليه بتاريخ 2 يونيو 2022 .
- ↑ "منصة سنابدراجون 7+ الجيل الثاني للأجهزة المحمولة | كوالكوم" . www.qualcomm.com . تم الاطلاع عليه بتاريخ 5 يوليو 2023 .
- ↑ "منصة سنابدراغون 8 الجيل الثاني للأجهزة المحمولة | كوالكوم" . www.qualcomm.com . تم الاطلاع عليه بتاريخ 18 ديسمبر 2023 .
- ↑ "منصة سنابدراغون 8 من الجيل الثالث للأجهزة المحمولة | كوالكوم" . www.qualcomm.com . تم الاطلاع عليه بتاريخ 18 ديسمبر 2023 .
- ↑ "Samsung EP-TA20EWEU" . Samsung de (بالألمانية) . تم الاطلاع عليه بتاريخ 8 نوفمبر 2020 .
- ↑ "تعليمات تشغيل جهاز Voltcraft CQCP2400" (ملف PDF) (دليل المستخدم). Voltcraft .
جهد/تيار الخرج: 5 فولت تيار مستمر، بحد أقصى 2400 مللي أمبير، أو 9 فولت تيار مستمر، بحد أقصى 1670 مللي أمبير، أو 12 فولت تيار مستمر، بحد أقصى 1250 مللي أمبير.
- ↑ "شاحن حائط بمنفذ USB-C بقوة 45 واط | سامسونج للأعمال IE" .
