محول باك

تعمل محولات باك في الوضع المستمر إذا كان التيار المار عبر المحث (${\displaystyle I_{\text{L}}}$لا تنخفض قيمة ) إلى الصفر أبدًا خلال دورة التبديل. في هذا الوضع، يتم وصف مبدأ التشغيل بواسطة الرسوم البيانية في الشكل 4: ^{[ 2 ]}

• عند إغلاق المفتاح الموضح في الصورة أعلاه (أعلى الشكل 2)، يكون الجهد عبر المحث${\displaystyle V_{\text{L}}=V_{\text{i}}-V_{\text{o}}}$يزداد التيار المار عبر المحث خطيًا (تقريبًا، طالما أن انخفاض الجهد ثابت تقريبًا). نظرًا لأن الصمام الثنائي منحاز عكسيًا بواسطة مصدر الجهد${\displaystyle V_{\text{i}}}$لا يمر تيار كهربائي من خلاله؛
• عند فتح المفتاح (أسفل الشكل 2)، يكون الصمام الثنائي منحازًا انحيازًا أماميًا. ويكون الجهد عبر المحث هو${\displaystyle V_{\text{L}}=-V_{\text{o}}}$(مع إهمال هبوط الجهد الناتج عن الصمام الثنائي). التيار${\displaystyle I_{\text{L}}}$يتناقص.

الطاقة المخزنة في المحث L هي

${\displaystyle E={\frac {1}{2}}LI_{\text{L}}^{2}}$

لذلك، يمكن ملاحظة أن الطاقة المخزنة في L تزداد خلال فترة التشغيل كما${\displaystyle I_{\text{L}}}$يزداد ثم ينخفض ​​أثناء حالة الإيقاف. يُستخدم L لنقل الطاقة من مدخل المحول إلى مخرجه.

معدل تغير${\displaystyle I_{\text{L}}}$يمكن حسابها من:

${\displaystyle V_{\text{L}}=L{\frac {\mathrm {d} I_{\text{L}}}{\mathrm {d} t}}}$

مع${\displaystyle V_{\text{L}}}$يساوي${\displaystyle V_{\text{i}}-V_{\text{o}}}$خلال الولاية وإلى${\displaystyle -V_{\text{o}}}$أثناء حالة الإيقاف. لذلك، فإن الزيادة في التيار أثناء حالة التشغيل تُعطى بالمعادلة التالية:

$\begin{aligned}\Delta I_{L_{\text{on}}}&=\int _{0}^{t_{\text{on}}}{\frac {V_{\text{L}}}{L}}\,\mathrm {d} t={\frac {V_{\text{i}}-V_{\text{o}}}{L}}t_{\text{on}},&t_{\text{on}}&=DT\end{aligned}}}$

أين${\displaystyle D}$هو قيمة عددية تسمى دورة التشغيل، وقيمتها تتراوح بين 0 و 1.

وعلى العكس من ذلك، فإن انخفاض التيار أثناء حالة الإيقاف يُعطى بالمعادلة التالية:

$\begin{aligned}\Delta I_{L_{\text{off}}}&=\int _{t_{\text{on}}}^{T=t_{\text{on}}+t_{\text{off}}}{\frac {V_{\text{L}}}{L}}\,\mathrm {d} t=-{\frac {V_{\text{o}}}{L}}t_{\text{off}},&t_{\text{off}}&=(1-D)T\end{aligned}}}$

بافتراض أن المحول يعمل في حالة مستقرة، فإن الطاقة المخزنة في كل مكون في نهاية دورة التبديل T تساوي الطاقة المخزنة في بداية الدورة. وهذا يعني أن التيار${\displaystyle I_{\text{L}}}$هو نفسه في${\displaystyle t=0}$وفي${\displaystyle t=T}$(الشكل 4).

إذن، من المعادلات المذكورة أعلاه يمكن كتابتها على النحو التالي:

${\displaystyle {\begin{aligned}\Delta I_{L_{\text{on}}}+\Delta I_{L_{\text{off}}}&=0\\{\frac {V_{\text{i}}-V_{\text{o}}}{L}}t_{\text{on}}-{\frac {V_{\text{o}}}{L}}t_{\text{off}}&=0\end{aligned}}}$

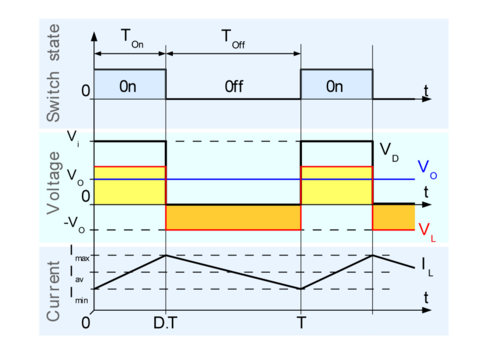

يمكن إجراء عمليات التكامل المذكورة أعلاه بيانيًا. في الشكل 4،${\displaystyle \Delta I_{L_{\text{on}}}}$يتناسب مع مساحة السطح الأصفر، و${\displaystyle \Delta I_{L_{\text{off}}}}$إلى مساحة السطح البرتقالي، حيث تُحدد هذه الأسطح بواسطة جهد المحث (الخطوط الحمراء). ولأن هذه الأسطح عبارة عن مستطيلات بسيطة، يمكن إيجاد مساحاتها بسهولة:${\displaystyle \left(V_{\text{i}}-V_{\text{o}}\right)t_{\text{on}}}$بالنسبة للمستطيل الأصفر و${\displaystyle -V_{\text{o}}t_{\text{off}}}$بالنسبة للون البرتقالي. ولضمان التشغيل المستقر، يجب أن تكون هذه المساحات متساوية.

كما هو موضح في الشكل 4،${\displaystyle t_{\text{on}}=DT}$و${\displaystyle t_{\text{off}}=(1-D)T}$.

وهذا ينتج عنه:

${\displaystyle {\begin{aligned}\left(V_{\text{i}}-V_{\text{o}}\right)DT-V_{\text{o}}(1-D)T&=0\\DV_{\text{i}}-V_{\text{o}}&=0\\{}\Rightarrow D&={\frac {V_{\text{o}}}{V_{\text{i}}}}\end{aligned}}}$

من هذه المعادلة، يتضح أن جهد خرج المحول يتغير خطيًا مع دورة التشغيل لجهد دخل معين.${\displaystyle D}$يساوي النسبة بين${\displaystyle t_{\text{on}}}$والفترة${\displaystyle T}$لا يمكن أن يكون أكثر من 1. لذلك،${\displaystyle V_{\text{o}}\leq V_{\text{i}}}$ولهذا السبب يُشار إلى هذا المحول باسم محول خفض الجهد .

لذا، على سبيل المثال، فإن خفض الجهد من 12  فولت إلى 3  فولت (جهد الخرج يساوي ربع جهد الدخل) سيتطلب دورة تشغيل بنسبة 25٪، في هذه الدائرة المثالية نظريًا.

في بعض الحالات، تكون كمية الطاقة المطلوبة للحمل ضئيلة للغاية. في هذه الحالة، ينخفض ​​التيار المار عبر المحث إلى الصفر خلال جزء من الدورة. والفرق الوحيد في المبدأ المذكور أعلاه هو أن المحث يُفرغ شحنته بالكامل في نهاية دورة التبديل (انظر الشكل 5). ومع ذلك، يؤثر هذا الأمر على المعادلات السابقة.

يؤدي انخفاض تيار المحث إلى ما دون الصفر إلى تفريغ مكثف الخرج خلال كل دورة، وبالتالي زيادة خسائر التبديل . ويمكن استخدام تقنية تحكم مختلفة تُعرف بتعديل تردد النبض لتقليل هذه الخسائر.

ما زلنا نفترض أن المحول يعمل في حالة مستقرة. لذلك، تكون الطاقة في المحث متساوية في بداية الدورة ونهايتها (في حالة الوضع المتقطع، تكون صفرًا). هذا يعني أن متوسط ​​قيمة جهد المحث (V_{_L} ) يساوي صفرًا؛ أي أن مساحة المستطيلين الأصفر والبرتقالي في الشكل 5 متساوية. وينتج عن ذلك ما يلي:

${\displaystyle \left(V_{\text{i}}-V_{\text{o}}\right)DT-V_{\text{o}}\delta T=0}$

إذن قيمة δ هي:

${\displaystyle \delta ={\frac {V_{\text{i}}-V_{\text{o}}}{V_{\text{o}}}}D}$

التيار الخارج الذي يتم توصيله إلى الحمل (${\displaystyle I_{\text{o}}}$( ) ثابت، لأننا نفترض أن مكثف الخرج كبير بما يكفي للحفاظ على جهد ثابت عبر طرفيه خلال دورة التبديل. هذا يعني أن التيار المار عبر المكثف له قيمة متوسطة تساوي صفرًا. لذلك، لدينا  :

${\displaystyle {\overline {I_{\text{L}}}}=I_{\text{o}}}$

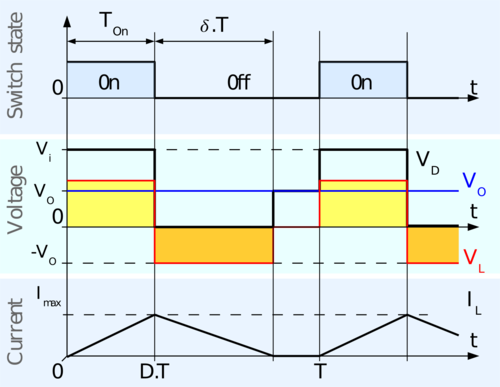

أين${\displaystyle {\overline {I_{\text{L}}}}}$يمثل متوسط ​​قيمة تيار المحث. وكما هو موضح في الشكل 5، فإن شكل موجة تيار المحث مثلثي. لذلك، يمكن ترتيب متوسط ​​قيمة I_{_L هندسيًا كما يلي:}

${\displaystyle {\begin{aligned}{\overline {I_{\text{L}}}}&=\left({\frac {1}{2}}I_{L_{\text{max}}}DT+{\frac {1}{2}}I_{L_{\text{max}}}\delta T\right){\frac {1}{T}}\\&={\frac {1}{2}}I_{L_{\text{max}}}\left(D+\delta \right)\\&=I_{\text{o}}\end{aligned}}}$

يكون تيار المحث صفراً في البداية، ثم يرتفع خلال فترة التشغيل (t _on) حتى يصل إلى I _{_Lmax} . وهذا يعني أن I _{_Lmax} يساوي:

${\displaystyle I_{L_{\text{max}}}={\frac {V_{\text{i}}-V_{\text{o}}}{L}}DT}$

يؤدي استبدال قيمة I _Lmax في المعادلة السابقة إلى:

${\displaystyle I_{\text{o}}={\frac {\left(V_{\text{i}}-V_{\text{o}}\right)DT\left(D+\delta \right)}{2L}}}$

وباستبدال δ بالتعبير المذكور أعلاه نحصل على:

${\displaystyle I_{\text{o}}={\frac {\left(V_{\text{i}}-V_{\text{o}}\right)DT\left(D+{\frac {V_{\text{i}}-V_{\text{o}}}{V_{\text{o}}}}D\right)}{2L}}}$

يمكن إعادة كتابة هذا التعبير على النحو التالي:

${\displaystyle V_{\text{o}}=V_{\text{i}}{\frac {1}{{\frac {2LI_{\text{o}}}{D^{2}V_{\text{i}}T}}+1}}}$

يتضح أن جهد الخرج لمحول خافض للجهد يعمل في وضع التشغيل المتقطع أكثر تعقيدًا بكثير من نظيره في وضع التشغيل المستمر. علاوة على ذلك، أصبح جهد الخرج الآن دالةً ليس فقط لجهد الدخل (V_{_i} ) ودورة التشغيل (D)، بل أيضًا لقيمة المحث (L) وفترة التبديل (T) وتيار الخرج (I_{_o} ).

يعمل المحول في وضع التشغيل المتقطع عندما يسحب الحمل تيارًا منخفضًا، وفي وضع التشغيل المستمر عند مستويات تيار الحمل الأعلى. ويتم الوصول إلى الحد الفاصل بين وضع التشغيل المتقطع ووضع التشغيل المستمر عندما ينخفض ​​تيار المحث إلى الصفر تمامًا في نهاية دورة التبديل. باستخدام رموز الشكل 5، يتوافق هذا مع  :

${\displaystyle {\begin{aligned}DT+\delta T&=T\\\Rightarrow D+\delta &=1\end{aligned}}}$

لذلك، فإن تيار الخرج (المساوي لمتوسط ​​تيار المحث) عند الحد الفاصل بين الوضعين المتقطع والمستمر هو (انظر أعلاه):

${\displaystyle I_{{\text{o}}_{\text{lim}}}={\frac {I_{L_{\text{max}}}}{2}}\left(D+\delta \right)={\frac {I_{L_{\text{max}}}}{2}}}$

باستبدال I _Lmax بقيمتها:

${\displaystyle I_{o_{\text{lim}}}={\frac {V_{\text{i}}-V_{\text{o}}}{2L}}DT}$

عند الحد الفاصل بين النمطين، يخضع جهد الخرج لكلا التعبيرين الواردين في القسمين المستمر وغير المستمر على التوالي. وعلى وجه الخصوص، فإن الأول هو

${\displaystyle V_{\text{o}}=DV_{\text{i}}}$

لذا يمكن كتابة I _{olim على النحو التالي:}

${\displaystyle I_{o_{\text{lim}}}={\frac {V_{\text{i}}\left(1-D\right)}{2L}}DT}$

لنقدم الآن رمزين إضافيين:

• الجهد المعياري، المحدد بواسطة${\displaystyle \left|V_{\text{o}}\right|={\frac {V_{\text{o}}}{V_{\text{i}}}}}$تكون قيمتها صفرًا عندما${\displaystyle V_{\text{o}}=0}$، و 1 عندما${\displaystyle V_{\text{o}}=V_{\text{i}}}$ ؛
• التيار المعياري، المحدد بواسطة${\displaystyle \left|I_{\text{o}}\right|={\frac {L}{TV_{\text{i}}}}I_{\text{o}}}$. على المدى${\displaystyle {\frac {TV_{\text{i}}}{L}}}$يساوي هذا الحد الأقصى لزيادة تيار المحث خلال دورة واحدة؛ أي زيادة تيار المحث مع دورة تشغيل D=1. لذا، في حالة التشغيل المستقر للمحول، هذا يعني أن${\displaystyle \left|I_{\text{o}}\right|}$يساوي 0 لعدم وجود تيار خرج، و1 لأقصى تيار يمكن أن يوفره المحول.

باستخدام هذه الرموز، لدينا:

• في الوضع المستمر:

  ${\displaystyle \left|V_{\text{o}}\right|=D}$

• في الوضع المتقطع:

  ${\displaystyle {\begin{aligned}\left|V_{\text{o}}\right|&={\frac {1}{{\frac {2LI_{\text{o}}}{D^{2}V_{\text{i}}T}}+1}}\\&={\frac {1}{{\frac {2\left|I_{\text{o}}\right|}{D^{2}}}+1}}\\&={\frac {D^{2}}{2\left|I_{\text{o}}\right|+D^{2}}}\end{aligned}}}$

التيار عند الحد الفاصل بين الوضع المستمر والوضع المتقطع هو:

${\displaystyle {\begin{aligned}I_{o_{\text{lim}}}&={\frac {V_{\text{i}}}{2L}}D\left(1-D\right)T\\&={\frac {I_{\text{o}}}{2\left|I_{\text{o}}\right|}}D\left(1-D\right)\end{aligned}}}$

وبالتالي، فإن موضع النهاية بين الأنماط المتصلة وغير المتصلة يُعطى بالصيغة التالية:

${\displaystyle {\frac {\left(1-D\right)D}{2\left|I_{\text{o}}\right|}}=1}$

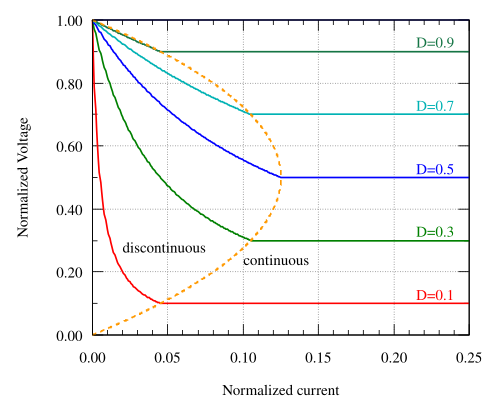

تم تمثيل هذه المعادلات بيانيًا في الشكل 6. ومن هذا، يُستنتج أنه في الوضع المستمر، يعتمد جهد الخرج فقط على دورة التشغيل، بينما يكون أكثر تعقيدًا في الوضع المتقطع. وهذا أمر بالغ الأهمية من وجهة نظر التحكم.

على مستوى الدائرة، يتم عادةً الكشف عن الحدود بين وضع التشغيل المستمر ووضع التشغيل المتقطع عن طريق استشعار تيار المحث، مما يتطلب دقة عالية وأجهزة كشف سريعة كما يلي: ^{[ 4 ] [ 5 ]}

يُطلق مصطلح تموج جهد الخرج على الظاهرة التي يرتفع فيها جهد الخرج أثناء حالة التشغيل وينخفض ​​أثناء حالة الإيقاف. وتساهم عدة عوامل في هذه الظاهرة، بما في ذلك على سبيل المثال لا الحصر، تردد التبديل، وسعة الخرج، والمحث، والحمل، وأي خصائص للحد من التيار في دائرة التحكم. وبشكل أساسي، يرتفع جهد الخرج وينخفض ​​نتيجة لشحن وتفريغ مكثف الخرج.

${\displaystyle dV_{\text{o}}={\frac {idT}{C}}}$

يمكننا تقريب جهد التموج الناتج بأفضل شكل ممكن عن طريق إزاحة شكل موجة تيار الخرج مقابل الزمن (الوضع المستمر) لأسفل بحيث يكون متوسط ​​تيار الخرج على طول محور الزمن. عند القيام بذلك، نرى شكل موجة التيار المتردد يتدفق إلى داخل وخارج مكثف الخرج (شكل موجة سن المنشار). نلاحظ أن V _{_c-min} (حيث V _{_c} هو جهد المكثف) يحدث عند t_{_on} /2 (مباشرة بعد تفريغ المكثف)، و V _{_c-max} عند t _{_off}/2. بتكامل I d t (= d Q  ; بما أن I = d Q /d t ، C = Q / V لذا d V = d Q / C ) تحت شكل موجة تيار الخرج من خلال كتابة جهد التموج الناتج على النحو التالي: d V = I d t / C، نكامل المساحة فوق المحور للحصول على جهد التموج من الذروة إلى الذروة على النحو التالي: Δ V = Δ I T /8 C (حيث Δ I هو تيار التموج من الذروة إلى الذروة و T هو دورة التموج . يوجد شرح كامل هناك.) نلاحظ من نظرية دوائر التيار المتردد الأساسية أن جهد التموج لدينا يجب أن يكون جيبيًا تقريبًا: معاوقة المكثف مضروبة في قيمة تيار التموج من الذروة إلى الذروة، أو Δ V = Δ I / (ω C ) حيث ω = 2π f ، f هو تردد التموج، و f = 1/ T ، T هي دورة التموج. هذا يعطينا: ΔV = ΔIT / 2πC ، ونقارن هذه القيمة لتأكيد ما سبق ، حيث نجد أن لدينا عامل 8 مقابل عامل 6.3 تقريبًا من نظرية دوائر التيار المتردد الأساسية للموجة الجيبية. هذا يُعزز ثقتنا في تقييمنا لجهد التموج. الفقرة التالية مباشرةً تتعلق بما سبق وقد تكون غير دقيقة. استخدم المعادلات الواردة في هذه الفقرة. مرة أخرى، يُرجى مراجعة قسم النقاش لمزيد من المعلومات حول جهد التموج الناتج وAoE (فن الإلكترونيات، الطبعة الثالثة).

في حالة الإيقاف، يُمثل التيار في هذه المعادلة تيار الحمل. أما في حالة التشغيل، فيُمثل التيار الفرق بين تيار المفتاح (أو تيار المصدر) وتيار الحمل. وتُحدد مدة التشغيل (dT ) بواسطة دورة التشغيل وتردد التبديل.

بالنسبة للولاية:

${\displaystyle dT_{\text{on}}=DT={\frac {D}{f}}}$

بالنسبة للولاية الأخرى:

${\displaystyle dT_{\text{off}}=(1-D)T={\frac {1-D}{f}}}$

نوعيًا، مع زيادة سعة الخرج أو تردد التبديل، يقل مقدار التموج. يُعد تموج جهد الخرج عادةً أحد مواصفات تصميم وحدة التغذية، ويتم اختياره بناءً على عدة عوامل. يُحدد اختيار المكثف عادةً بناءً على التكلفة والحجم الفعلي وخصائص عدم المثالية لأنواع المكثفات المختلفة. أما اختيار تردد التبديل، فيُحدد عادةً بناءً على متطلبات الكفاءة، والتي تميل إلى الانخفاض عند ترددات التشغيل العالية، كما هو موضح أدناه في قسم " تأثيرات عدم المثالية على الكفاءة" . كما أن تردد التبديل العالي قد يُثير مخاوف تتعلق بالتداخل الكهرومغناطيسي.

يُعد تموج جهد الخرج أحد عيوب مصدر الطاقة التبديلية، ويمكن أن يكون أيضًا مقياسًا لجودته.

لا يأخذ التحليل المبسط أعلاه في الحسبان عيوب مكونات الدائرة، ولا دوائر التحكم المطلوبة. عادةً ما تكون خسائر الطاقة الناتجة عن دوائر التحكم ضئيلة مقارنةً بخسائر الطاقة في أجهزة الطاقة (المفاتيح، الثنائيات، المحاثات، إلخ). وتُشكّل عيوب أجهزة الطاقة الجزء الأكبر من خسائر الطاقة في المحوّل.

تحدث خسائر الطاقة الثابتة والديناميكية في أي منظم تبديل. تشمل خسائر الطاقة الثابتة ما يلي:${\displaystyle I^{2}R}$تحدث خسائر التوصيل في الأسلاك أو مسارات لوحة الدوائر المطبوعة، وكذلك في المفاتيح والمحاثات، كما هو الحال في أي دائرة كهربائية. وتحدث خسائر الطاقة الديناميكية نتيجةً لعمليات التبديل، مثل شحن وتفريغ بوابة المفتاح، وتتناسب طرديًا مع تردد التبديل.

من المفيد البدء بحساب دورة التشغيل لمحول باك غير مثالي، وهي:

${\displaystyle D={\frac {V_{\text{o}}+(V_{\text{sw,sync}}+V_{\text{L}})}{V_{\text{i}}-V_{\text{sw}}+V_{\text{sw,sync}}}}}$

أين:

• _يمثل Vsw انخفاض الجهد على مفتاح الطاقة،
• V _sw,sync هو انخفاض الجهد على المفتاح المتزامن أو الصمام الثنائي، و
• V _L هو انخفاض الجهد على المحث.

جميع انخفاضات الجهد المذكورة أعلاه هي خسائر طاقة ثابتة تعتمد بشكل أساسي على التيار المستمر، وبالتالي يمكن حسابها بسهولة. بالنسبة لانخفاض الجهد في الصمام الثنائي، قد تكون _قيمتا Vsw و Vsw _,sync معروفتين مسبقًا، بناءً على خصائص الجهاز المُختار.

${\displaystyle {\begin{aligned}V_{\text{sw}}&=I_{\text{sw}}R_{\text{on}}=DI_{\text{o}}R_{\text{on}}\\V_{\text{sw,sync}}&=I_{\text{sw,sync}}R_{\text{on}}=(1-D)I_{\text{o}}R_{\text{on}}\\V_{\text{L}}&=I_{\text{L}}R_{\text{DC}}\end{aligned}}}$

أين:

• R _on هي مقاومة التشغيل لكل مفتاح، و
• R _DC هي مقاومة التيار المستمر للمحث.

معادلة دورة التشغيل هي معادلة تكرارية إلى حد ما. يمكن إجراء تحليل تقريبي عن طريق حساب قيم V _sw و V _sw,sync باستخدام معادلة دورة التشغيل المثالية.

لحساب انخفاض الجهد في ترانزستور MOSFET، يُستخدم عادةً تقريب قيمة R_{_DSon} من بيانات الترانزستور في قانون أوم ، V = I _{_DS /} R_{_DSon(sat)} . يُعد هذا التقريب مقبولًا لأن الترانزستور يكون في حالة خطية، مع مقاومة ثابتة نسبيًا بين المصرف والمصدر. ويكون هذا التقريب صالحًا فقط عند قيم V_{_DS} المنخفضة نسبيًا. ولإجراء حسابات أكثر دقة، تحتوي بيانات الترانزستور على رسوم بيانية توضح العلاقة بين V_{_DS} و I _{_DS} عند قيم V _{_GS} و I _{_DS} التي تُطابق بشكلٍ أدق ما هو متوقع في محول الجهد الخافض. ^{[ 6 ]}

بالإضافة إلى ذلك، يحدث فقد الطاقة نتيجة لتيارات التسرب. هذا الفقد في الطاقة هو ببساطة

${\displaystyle P_{\text{leakage}}=I_{\text{leakage}}V}$

أين:

• يمثل I _leakage تيار التسريب الخاص بالمفتاح، و
• V هو الجهد الكهربائي عبر المفتاح.

تنتج خسائر الطاقة الديناميكية عن سلوك التبديل لأجهزة التمرير المختارة ( موسفتات ، ترانزستورات الطاقة ، IGBTs ، إلخ). وتشمل هذه الخسائر خسائر التبديل عند التشغيل والإيقاف وخسائر انتقال التبديل.

يمكن بسهولة تجميع خسائر تشغيل وإيقاف المفاتيح معًا، حيث

${\displaystyle P_{\text{SW}}={\frac {VI_{\text{o}}(t_{\text{rise}}+t_{\text{fall}})}{6T}}}$

أين:

• V هو الجهد الكهربائي عبر المفتاح عندما يكون المفتاح في وضع الإيقاف،
• يمثل t _rise و t _fall وقتي صعود وهبوط المفتاح، و
• T هي فترة التبديل

لكن هذا لا يأخذ في الحسبان السعة الطفيلية لترانزستور MOSFET التي تُشكّل لوحة ميلر . عندئذٍ، ستكون خسائر التبديل أقرب إلى ما يلي:

${\displaystyle P_{\text{SW}}={\frac {VI_{\text{o}}\left(t_{\text{rise}}+t_{\text{fall}}\right)}{2T}}}$

عند استخدام ترانزستور MOSFET للمفتاح السفلي، قد تحدث خسائر إضافية خلال الفترة الزمنية بين إيقاف تشغيل المفتاح العلوي وتشغيل المفتاح السفلي، حيث يقوم ثنائي الجسم الخاص بترانزستور MOSFET السفلي بتوصيل تيار الخرج. هذه الفترة، المعروفة بفترة عدم التداخل، تمنع حدوث "التوصيل المباشر"، وهي حالة يتم فيها تشغيل كلا المفتاحين في وقت واحد. يؤدي بدء التوصيل المباشر إلى توليد خسائر كبيرة في الطاقة وحرارة عالية. يجب أن يوازن الاختيار الصحيح لفترة عدم التداخل بين خطر التوصيل المباشر وزيادة خسائر الطاقة الناتجة عن توصيل ثنائي الجسم. تتضمن العديد من محولات الجهد الخافضة القائمة على ترانزستور MOSFET ثنائيًا لمساعدة ثنائي الجسم الخاص بترانزستور MOSFET السفلي في التوصيل خلال فترة عدم التداخل. عند استخدام ثنائي حصريًا للمفتاح السفلي، يمكن أن يؤدي زمن التشغيل الأمامي للثنائي إلى تقليل الكفاءة وزيادة تجاوز الجهد. ^{[ 7 ]}

يُعد فقد الطاقة في ثنائي الجسم متناسبًا أيضًا مع تردد التبديل، وهو

${\displaystyle P_{\text{D,body}}=V_{\text{F}}I_{\text{o}}t_{\text{no}}f_{\text{SW}}}$

أين:

• V _F هو الجهد الأمامي لثنائي الجسم، و
• t _no هو الوقت المحدد لعدم التداخل.

أخيرًا، تحدث خسائر الطاقة نتيجةً للطاقة اللازمة لتشغيل وإيقاف المفاتيح. بالنسبة لمفاتيح MOSFET، تهيمن الطاقة اللازمة لشحن وتفريغ سعة بوابة MOSFET بين جهد العتبة وجهد البوابة المحدد على هذه الخسائر. تحدث خسائر انتقال المفتاح هذه بشكل أساسي في دائرة تشغيل البوابة، ويمكن تقليلها عن طريق اختيار MOSFETs ذات شحنة بوابة منخفضة، أو عن طريق تشغيل بوابة MOSFET بجهد أقل (على حساب زيادة خسائر التوصيل في MOSFET)، أو عن طريق التشغيل بتردد أقل.

${\displaystyle P_{\text{Gdrive}}=Q_{\text{G}}V_{\text{GS}}f_{\text{SW}}}$

أين:

• Q _G هي شحنة البوابة لترانزستور MOSFET المحدد، و
• V _GS هو جهد الذروة بين البوابة والمصدر.

في ترانزستورات MOSFET من النوع N، يجب تشغيل مفتاح الجانب العالي بجهد أعلى من جهد الدخل ( V_{_i)} . ولتحقيق ذلك، عادةً ما تُعيد دوائر تشغيل بوابة MOSFET جهد خرج MOSFET إلى دائرة التشغيل. ثم تُضيف دائرة التشغيل جهد تغذيتها إلى جهد خرج MOSFET عند تشغيل ترانزستورات الجانب العالي، وذلك للحصول على جهد بوابة (V _{_GS)} يساوي جهد تغذية دائرة التشغيل. ^{[ 8 ]} ولأن جهد بوابة الجانب المنخفض (V _{_GS}) هو جهد تغذية دائرة التشغيل، فإن هذا ينتج عنه قيم V_{_GS} متقاربة جدًا لترانزستورات الجانب العالي والجانب المنخفض.

يتضمن التصميم الكامل لمحول خافض للجهد تحليلًا للمفاضلة بين مختلف أنواع فقد الطاقة. ويوازن المصممون هذه الفقد وفقًا للاستخدامات المتوقعة للتصميم النهائي. فالمحول الذي يُتوقع أن يكون له تردد تبديل منخفض لا يتطلب مفاتيح ذات فقد منخفض في انتقال البوابة؛ بينما يتطلب المحول الذي يعمل بدورة تشغيل عالية مفتاحًا منخفض الجهد ذي فقد منخفض في التوصيل.

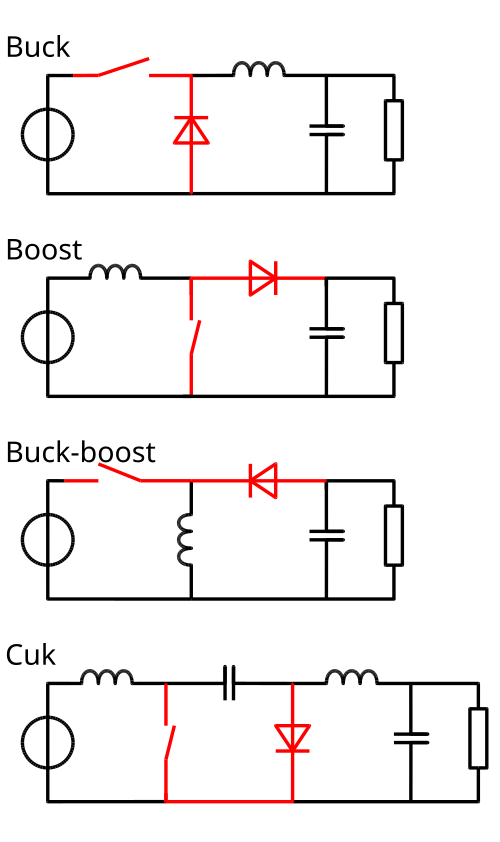

محول باك المتزامن هو نسخة معدلة من تصميم دائرة محول باك الأساسية حيث يتم استبدال الصمام الثنائي D بمفتاح ثان S2 _. هذا التعديل هو حل وسط بين زيادة التكلفة وتحسين الكفاءة.

في محول الجهد الخافض القياسي، يتم تشغيل الصمام الثنائي العكسي تلقائيًا بعد فترة وجيزة من إيقاف تشغيل المفتاح، نتيجة لارتفاع الجهد عبر الصمام الثنائي. ويؤدي انخفاض الجهد هذا عبر الصمام الثنائي إلى فقد في الطاقة يساوي

${\displaystyle P_{\text{D}}=V_{\text{D}}(1-D)I_{\text{o}}}$

أين:

• _يمثل VD انخفاض الجهد عبر الصمام الثنائي عند تيار الحمل Io _.
• D هي دورة التشغيل، و
• I _o هو تيار الحمل.

يمكن تحسين كفاءة المحول باستبدال الصمام الثنائي بمفتاح مُختار لتقليل الفقد. على سبيل المثال، يمكن اختيار ترانزستور MOSFET ذي مقاومة تشغيل منخفضة جدًا _{(RDSon) للمفتاح} S2 ، مما يوفر فقدًا للطاقة على المفتاح _{2 .}

${\displaystyle P_{S_{2}}=I_{\text{o}}^{2}R_{\text{DSon}}(1-D)}$

في كلتا الحالتين، يعتمد فقد الطاقة بشكل كبير على دورة التشغيل (D). ويتناسب فقد الطاقة في الصمام الثنائي الحر أو المفتاح السفلي طرديًا مع زمن تشغيله. لذلك، ستعاني الأنظمة المصممة للعمل بدورة تشغيل منخفضة من فقد طاقة أعلى في الصمام الثنائي الحر أو المفتاح السفلي، ولذا يُفضّل في هذه الأنظمة استخدام تصميم محول خافض متزامن.

لنفترض وجود وحدة تغذية طاقة للحاسوب ، حيث يكون جهد الدخل 5  فولت، وجهد الخرج 3.3  فولت، وتيار الحمل 10  أمبير. في هذه الحالة، ستكون دورة التشغيل 66%، وسيكون الصمام الثنائي في حالة تشغيل لمدة 34% من الوقت.  سيُعاني صمام ثنائي نموذجي بجهد أمامي 0.7 فولت من فقد طاقة قدره 2.38  واط. أما ترانزستور MOSFET مُختار بعناية بمقاومة تشغيل ( _RDSon) تبلغ 0.015  أوم، فسيُهدر 0.51  واط فقط في فقد التوصيل. وهذا يُترجم إلى كفاءة مُحسّنة وتوليد حرارة أقل.

من مزايا المحول المتزامن الأخرى أنه ثنائي الاتجاه، مما يجعله مناسبًا للتطبيقات التي تتطلب الكبح التجديدي . فعندما تُنقل الطاقة في الاتجاه "العكسي"، فإنه يعمل بشكل مشابه لمحول رفع الجهد .

لا تخلو مزايا محول الجهد الخافض المتزامن من التكاليف. أولًا، عادةً ما يكون سعر المفتاح السفلي أعلى من سعر الصمام الثنائي الحر. ثانيًا، تزداد تعقيدات المحول بشكل كبير نتيجة الحاجة إلى دائرة تشغيل مفتاح خرج تكميلي.

يجب على هذا النوع من المشغلات منع تشغيل كلا المفتاحين في الوقت نفسه، وهو عطل يُعرف باسم "التوصيل المباشر". أبسط طريقة لتجنب التوصيل المباشر هي إضافة تأخير زمني بين إيقاف تشغيل المفتاح S1 _وتشغيل المفتاح S2 _، والعكس صحيح. مع ذلك، فإن ضبط هذا التأخير الزمني لفترة كافية لضمان عدم تشغيل المفتاحين S1 _و S2 _معًا سيؤدي بحد ذاته إلى فقد زائد في الطاقة. هناك تقنية محسّنة لمنع هذه الحالة تُعرف باسم الحماية التكيفية "لعدم التداخل"، حيث يتم استشعار الجهد عند نقطة توصيل المفتاح (النقطة التي تتصل عندها المفاتيح S1 _{و S2} و L) لتحديد حالته. عندما يتجاوز جهد نقطة توصيل المفتاح عتبة محددة مسبقًا، يبدأ التأخير الزمني. وبالتالي، يمكن للمشغل التكيف مع أنواع عديدة من المفاتيح دون الفقد الزائد في الطاقة الذي قد تُسببه هذه المرونة مع زمن ثابت لعدم التداخل.

قد يتم إيقاف تشغيل كل من مفتاحي الجهد المنخفض والعالي استجابةً لتغير مفاجئ في الحمل، ويصبح الصمام الثنائي الموجود في ترانزستور MOSFET ذي الجهد المنخفض أو صمام ثنائي آخر موصول بالتوازي معه نشطًا. ويُعدّ انخفاض الجهد الأعلى على مفتاح الجهد المنخفض مفيدًا في هذه الحالة، إذ يُساعد على تقليل تيار الخرج وتلبية متطلبات الحمل الجديدة بشكل أسرع.

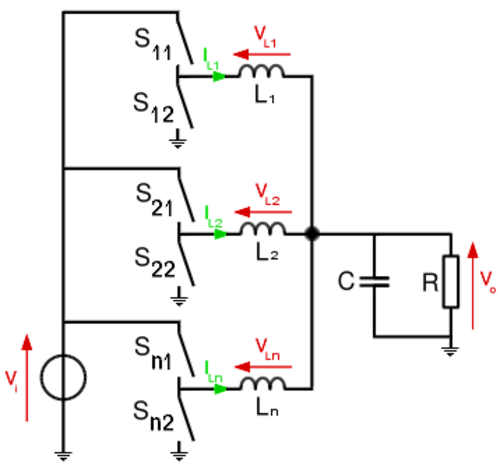

محول باك متعدد الأطوار هو تصميم دارة كهربائية تُوصل فيها دوائر محول باك الأساسية بالتوازي بين المدخل والحمل. يتم تشغيل كل طور من الأطوار n على فترات متساوية خلال فترة التبديل. تُستخدم هذه الدارة عادةً مع تصميم محول باك المتزامن ، الموصوف أعلاه.

يستطيع هذا النوع من المحولات الاستجابة لتغيرات الحمل بسرعة تعادل سرعة التبديل التي تحدث عدة مرات، دون زيادة في فاقد الطاقة الناتج عن التبديل. وبالتالي، يمكنه الاستجابة للأحمال سريعة التغير، مثل المعالجات الدقيقة الحديثة.

يُلاحظ أيضًا انخفاض ملحوظ في تموج التبديل. ولا يقتصر هذا الانخفاض على زيادة التردد الفعال ^{[ 9 ]} فحسب ، بل إنه عندما يكون حاصل ضرب دورة التشغيل في n عددًا صحيحًا، فإن تموج التبديل يؤول إلى الصفر؛ إذ يتطابق معدل زيادة تيار المحث في الأطوار المُشغَّلة تمامًا مع معدل انخفاضه في الأطوار المُطفأة.

ومن المزايا الأخرى أن تيار الحمل يُوزّع على أطوار المحوّل متعدد الأطوار. ويسمح هذا التوزيع بتوزيع فقد الحرارة على كل مفتاح على مساحة أكبر.

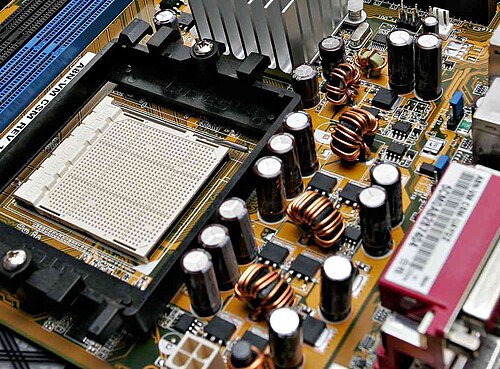

تُستخدم هذه البنية الدائرية في لوحات الأم لأجهزة الكمبيوتر لتحويل مصدر الطاقة _{المستمر}  12 فولت إلى جهد أقل (حوالي 1 فولت)، مناسب لوحدة المعالجة المركزية . قد تتجاوز متطلبات الطاقة لوحدات المعالجة المركزية الحديثة 200 واط، ^{[ 10 ]} ويمكن أن تتغير بسرعة كبيرة، وتتطلب تموجًا دقيقًا للغاية، أقل من 10 مللي فولت. تستخدم مصادر الطاقة النموذجية لوحدات المعالجة المركزية الموجودة في لوحات الأم الشائعة 3 أو 4 مراحل، بينما قد تحتوي الأنظمة المتطورة على 16 مرحلة أو أكثر.

يُعدّ ضمان توازن تيار الحمل بالتساوي عبر الأطوار المتعددة أحد التحديات الرئيسية في محولات التيار متعددة الأطوار . ويمكن تحقيق هذا التوازن بعدة طرق. يُمكن قياس التيار "بدون فقد" عن طريق استشعار الجهد عبر المحث أو المفتاح السفلي (عند تشغيله). تُعتبر هذه التقنية بدون فقد لأنها تعتمد على الفقد المقاومي المتأصل في بنية محول باك. وهناك تقنية أخرى تتمثل في إدخال مقاومة صغيرة في الدائرة وقياس الجهد عبرها. هذه الطريقة أكثر دقة وقابلية للتعديل، ولكنها تتطلب عدة تكاليف، منها المساحة والكفاءة والتكلفة.

أخيرًا، يمكن قياس التيار عند المدخل. ويمكن قياس الجهد دون فقد، عبر المفتاح العلوي، أو باستخدام مقاومة طاقة، لتقريب قيمة التيار المسحوب. هذا الأسلوب أكثر تعقيدًا من الناحية التقنية، نظرًا لصعوبة ترشيح ضوضاء التبديل. مع ذلك، فهو أقل تكلفة من استخدام مقاومة استشعار لكل طور.
