كاميرا تلفزيونية ذات دائرة مغلقة

تستطيع هذه الكاميرات التسجيل مباشرةً على مسجل فيديو، والذي بدوره يسجل الإشارات التناظرية كصور. عند تسجيل الإشارات التناظرية على شريط، يجب تشغيل الشريط بسرعة بطيئة جدًا لضمان استمرارية التسجيل. وذلك لأنه لكي يعمل شريط مدته ثلاث ساعات لمدة 24 ساعة، يجب ضبطه على وضع التصوير البطيء بتقنية الفاصل الزمني، عادةً بمعدل أربع لقطات في الثانية. في ثانية واحدة، قد يتغير المشهد بشكل جذري. على سبيل المثال، قد يقطع شخص مسافة متر واحد، وبالتالي إذا قُسّمت هذه المسافة إلى أربعة أجزاء، أي أربع لقطات، فإن كل لقطة ستبدو ضبابية، ما لم يظل الشخص ثابتًا نسبيًا.

يمكن أيضًا تحويل الإشارات التناظرية إلى إشارات رقمية لتمكين تخزين التسجيلات على جهاز الكمبيوتر كملفات رقمية . في هذه الحالة، يجب توصيل كاميرا الفيديو التناظرية مباشرةً ببطاقة التقاط الفيديو في الكمبيوتر، حيث تقوم البطاقة بتحويل الإشارة التناظرية إلى رقمية. هذه البطاقات رخيصة نسبيًا، ولكن لا بد من ضغط الإشارات الرقمية الناتجة بنسبة 5:1 (ضغط MPEG) لضمان حفظ تسجيلات الفيديو بشكل مستمر.

هناك طريقة أخرى لتخزين التسجيلات على وسائط غير تناظرية، وهي استخدام مسجل الفيديو الرقمي (DVR). يشبه هذا الجهاز في وظائفه جهاز كمبيوتر مزود ببطاقة التقاط وبرنامج تسجيل فيديو مناسب . على عكس أجهزة الكمبيوتر، فإن معظم مسجلات الفيديو الرقمية المصممة لأغراض المراقبة التلفزيونية المغلقة هي أجهزة مدمجة تتطلب صيانة أقل وإعدادًا أبسط من الحلول القائمة على الكمبيوتر، وذلك لعدد متوسط ​​إلى كبير من الكاميرات التناظرية.

تتيح بعض أجهزة التسجيل الرقمي (DVR) البث الرقمي لإشارة الفيديو، ما يجعلها تعمل ككاميرا شبكية. أما إذا كان الجهاز يسمح ببث الفيديو دون تسجيله، فيُطلق عليه خادم فيديو . تُحوّل هذه الأجهزة فعلياً أي كاميرا تناظرية (أو أي إشارة فيديو تناظرية) إلى تلفزيون شبكي.

لا تتطلب هذه الكاميرات بطاقة التقاط فيديو لأنها تعمل باستخدام إشارة رقمية يمكن حفظها مباشرةً على جهاز الكمبيوتر. يتم ضغط الإشارة بنسبة 5:1، ولكن يمكن الحصول على جودة DVD بضغط أعلى (يُعدّ MPEG-2 المعيار القياسي لفيديو DVD، ويتميز بنسبة ضغط أعلى من 5:1، مع جودة فيديو أقل قليلاً من 5:1 في أفضل الأحوال، ويمكن تعديله حسب المساحة المطلوبة مقابل جودة الصورة المرغوبة). أعلى جودة صورة في DVD أقل بقليل من جودة فيديو DV الأساسي المضغوط بنسبة 5:1.

يستهلك حفظ التسجيلات الرقمية غير المضغوطة مساحة تخزين هائلة على القرص الصلب، وقد تمتلئ مساحة القرص بسرعة بعد بضع ساعات من تسجيل الفيديو غير المضغوط . قد تبدو التسجيلات غير المضغوطة جيدة، ولكن لا يمكن تشغيلها بجودة غير مضغوطة بشكل متواصل. لذلك، يُستخدم أحيانًا نظام كشف الحركة كحل بديل للتسجيل بجودة غير مضغوطة.

ومع ذلك، في أي حالة يتم فيها استخدام كاميرات فيديو ذات تعريف قياسي، ستكون الجودة رديئة لأن الحد الأقصى لدقة البكسل لرقائق الصور في معظم هذه الأجهزة هو 320000 بكسل (يتم قياس الجودة التناظرية بخطوط التلفزيون ولكن النتائج هي نفسها)؛ فهي تلتقط عمومًا حقولًا أفقية ورأسية من الخطوط وتدمجها معًا لتكوين إطار واحد؛ ويبلغ الحد الأقصى لمعدل الإطارات عادةً 30 إطارًا في الثانية.

تستطيع كاميرات المراقبة عبر بروتوكول الإنترنت (IP-CCTV) متعددة الميغابكسل التقاط صور فيديو بدقة تصل إلى عدة ميغابكسل. وعلى عكس الكاميرات التناظرية، تُصبح التفاصيل، مثل لوحات أرقام السيارات، واضحةً تمامًا. وبدقة 11 ميغابكسل، تُنتج صورًا بجودة عالية تُضاهي جودة الصور الجنائية، حيث يُمكن تمييز كل يد على وجه الشخص بوضوح. وبفضل الدقة العالية التي توفرها هذه الكاميرات، يُمكن تركيبها لتغطية مساحة واسعة كانت تتطلب في السابق استخدام عدة كاميرات تناظرية.

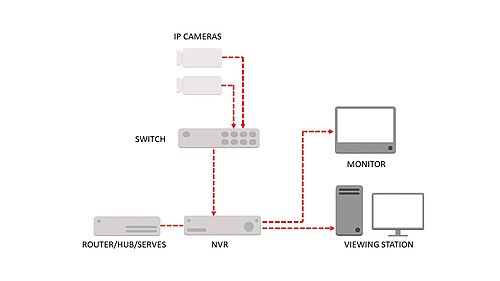

كاميرات IP أو كاميرات الشبكة هي كاميرات فيديو رقمية، بالإضافة إلى خادم فيديو مدمج له عنوان IP ، قادر على بث الفيديو (وأحيانًا الصوت أيضًا). ^{[ 3 ]}

نظرًا لأن كاميرات الشبكة أجهزة مدمجة، ولا تحتاج إلى إخراج إشارة تناظرية، فإن دقة عرضها أعلى من دقة كاميرات الدوائر التلفزيونية المغلقة التناظرية. تتميز كاميرات الدوائر التلفزيونية المغلقة التناظرية النموذجية بدقة PAL (768×576 بكسل ) أو NTSC (720×480 بكسل)، بينما قد تتميز كاميرات الشبكة بدقة VGA (640×480 بكسل)، أو SVGA (800×600 بكسل)، أو Quad VGA (1280×960 بكسل، وتُعرف أيضًا باسم " ميغابكسل ").

تعمل الكاميرا التناظرية أو الرقمية المتصلة بخادم الفيديو ككاميرا شبكية، لكن حجم الصورة يقتصر على معيار الفيديو الخاص بالكاميرا. ومع ذلك، فإن البصريات (العدسات ومستشعرات الصور )، وليس دقة الفيديو، هي التي تحدد جودة الصورة.

يمكن استخدام كاميرات الشبكة لحلول مراقبة منخفضة التكلفة للغاية (تتطلب كاميرا شبكة واحدة، وبعض كابلات الإيثرنت ، وجهاز كمبيوتر واحد)، أو لاستبدال أنظمة الدوائر التلفزيونية المغلقة بالكامل (تصبح الكاميرات كاميرات شبكة، وأجهزة التسجيل الشريطية أجهزة تسجيل رقمية ، وشاشات الدوائر التلفزيونية المغلقة أجهزة كمبيوتر مزودة بشاشات TFT وبرامج متخصصة. ويدعي مصنعو الفيديو الرقمي أن تحويل أنظمة الدوائر التلفزيونية المغلقة إلى أنظمة فيديو رقمية أفضل بطبيعتها).
