Disk density

الموسوعة الحرة

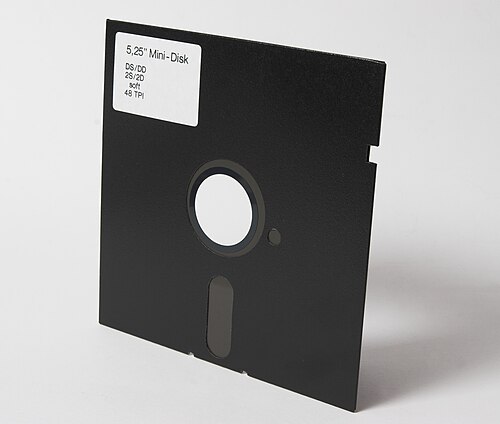

5¼-inch DD-Disk

Disk density is a capacity designation on magnetic storage, usually floppy disks. Each designation describes a set of characteristics that can affect the areal density of a disk or the efficiency of data encoding. Such characteristics include modulation method, track width, coercivity, and magnetic field direction.

8-inch media

Single density (SD or 1D) describes the first generation of floppy disks that use an iron oxide coating. Floppy drives utilize 300-oersted write heads, FM encoding, and a track width of 0.330 mm (0.0130 in) for a density of 48 tracks-per-inch (tpi) and 5,876 bits-per-inch (bpi).

Double density (DD or 2D) doubles capacity over SD by replacing FM encoding with an improved line code, such as modified frequency modulation (MFM), modified modified frequency modulation (M²FM), FM/MFM or group coded recording (GCR).

5¼-inch media

SD (1D) and DD (2D) designations were generally identical to those of 8-inch disks.

Quad density (QD or 4D) doubles capacity over DD by narrowing the width of tracks to 0.160 mm (0.0063 in) for a density of 96 tpi. Some manufacturers (Micropolis, Tandon, Micro Peripherals (MPI), Teac) used a track density of 100 tpi for quad-density drives, which were incompatible with 96 tpi models.

The Commodore 8050 and 8250 are rare instances of drives that used 375 kbit/s GCR code instead of the usual 250 kbit/s double-density format and they could store roughly 500 kilobytes on one side of a disk.

High density (HD) improves capacity by utilizing a 96 tpi track density in conjunction with improved cobalt disk coating and stronger 600-oersted write heads, allowing 9,646 bpi to be written.

3½-inch media

Double density (DD) 3½-inch disks use an iron oxide coating, just as with 5¼-inch DD/QD disks. However, drives utilize stronger 670-oersted write heads and a narrower track width of 0.115 mm (0.0045 in) for a density of 135 tpi and 8,717 bpi.

High density (HD) 3½-inch disks switch to a cobalt disk coating, just as with 5¼-inch HD disks. Drives use 700-oersted write heads for a density of 17,434 bpi.

تُضاعف الكثافة العالية جدًا (ED) السعة مقارنةً بالكثافة العالية (HD) باستخدام طلاء من فيريت الباريوم ورأس كتابة خاص يسمح باستخدام التسجيل العمودي . [ 1 ] [ 2 ]

تُضاعف تقنية الكثافة الثلاثية (TD) السعة ثلاث مرات مقارنةً بتقنية الكثافة المكافئة (ED) من خلال مضاعفة كثافة المسارات ثلاث مرات وتحسين معايير أخرى. [ 3 ] [ 4 ] [ 5 ] تستخدم محركات الأقراص التسجيل الطولي . [ 2 ]

ملخص

مقاس8 بوصة5¼ بوصة3½ بوصة
كثافةSDDDSDDDكيو ديجودة عاليةDDجودة عاليةED [ 1 ]TD [ 4 ]
طلاء بلاستيكيأكسيد الحديد [ 1 ] [ 6 ]الكوبالت [ 1 ] [ 6 ]؟أكسيد الحديد، الكوبالت؟ [ 1 ]الكوبالت [ 1 ] [ 6 ]فيريت الباريوم [ 1 ]فيريت الباريوم
الإكراه [ Oe ]290، [ 7 ] 300 [ 8 ] [ 1 ] [ 6 ]600، [ 1 ] [ 6 ] 660، [ 7 ] 670 [ 8 ]حوالي 600600؟، [ 1 ] [ 6 ] 660، [ 7 ] 670 [ 8 ]700، [ 8 ] 720 [ 7 ] [ 1 ]750؟، [ 1 ] 1060، [ 7 ] 1200؟
سُمك الطلاء [ ميكرومتر ]110110؟100، [ 8 ] 2.5، [ 7 ] 2.0-3.0 [ 6 ]؟55، [ 8 ] 1.3، [ 7 ] 1.0-1.5 [ 6 ]؟65، [ 8 ] 1.9، [ 7 ] 2.0-3.0 [ 6 ]55، [ 8 ] 0.9، [ 7 ] 1.0-1.5 [ 6 ]؟؟
رمز الخطإف إمMFM أو M²FM أو FM/MFM أو GCRإف إمMFM أو GCRMFMMFM [ 9 ]MFM أو GCRMFM
عرض المسار [مم]0.330 [ 1 ]0.160 [ 1 ]؟0.115[1]?
Track density [tpi]48[1]96[1] or 10096[1]67.5[9]135[1]406.5[4]
Bit density [bpi]5,876,[2][1] 5,922[10]9,646,[1] 9,870[2]8,650[9]8,717[2][1]17,432,[2] 17,434[1]34,868[2][1]36,700[4]
Recording directionlongitudinal / horizontal[1]perpendicular / vertical[1]longitudinal[2] / horizontal[1]

See also

References

  1. 123456789101112131415161718192021222324252627Mueller, Scott (1994). Hardware-Praxis - PCs warten reparieren, aufrüsten und konfigurieren (in German) (3rd ed.). Addison-Wesley Publishing Company. ISBN 3-89319-705-2.
  2. 12345678Shah, Katen A. (1996) [September 1992, April 1992]. Intel 82077SL for Super-Dense Floppies(PDF) (Application Note) (2 ed.). Intel Corporation, IMD Marketing. AP-358, 292093-002. Archived(PDF) from the original on 2017-06-19. Retrieved 2017-06-19.
  3. ^ آي دي جي (29/07/1988). "محرك Hitachi-Maxell NEC الجديد بسعة 12.5 ميجا بايت المرن" . كومبيوتر ووش (في المانيا). طوكيو، اليابان. مؤرشفة من الأصلي بتاريخ 2017-06-19 . تم الاسترجاع 2017/06/19 . […] Hitachi-Maxell لديه 3½-Zoll-Diskettenlaufwerk مع مساحة تخزين واحدة تبلغ 12.5 ميغابايت. سوف تقوم شركة Nach eigenen Angaben ببيع منتجاتها على أساس OEM - على أساس شركة Hersteller NEC مع إصدار الأجهزة. يجب أن تكون بمثابة Speicher خارجي لسلسلة أجهزة الكمبيوتر الجديدة PC88VA3 التي يتم توصيلها. The Laufwerke mit der Bezeichnung PC FD810.1 is voraussichtlich ab dem Vierten Quartal dieses Jahres lieferbar. بحلول نهاية عام 1989، ستموت شركة NEC  150000 Geräte verkauft haben. […]
  4. 1 2 3 4 NEC μPD72070 - مواصفات وحدة تحكم القرص المرن، الإصدار 2.0 (ملف PDF) . الإصدار 2.0 أولي. شركة NEC . أكتوبر 1991. مؤرشف (ملف PDF) من الأصل بتاريخ 20 مارس 2017. تم الاطلاع عليه بتاريخ 20 مارس 2017 .
  5. ^ “PC-88VA <ハードウエア>” (باللغة اليابانية). 24/06/1995. مؤرشف من الأصل بتاريخ 18-06-2017 . تم الاسترجاع 2017/06/18 .
  6. 1 2 3 4 5 6 7 8 9 10 ياسكاوا، سييتشي؛ هيث، جون (1988). "3. تخزين البيانات على الأقراص المرنة". في مي، سي. دينيس؛ دانيال، إريك د. (محرران). التسجيل المغناطيسي . المجلد الثاني: تخزين بيانات الحاسوب ( الطبعة الأولى). شركة ماكجرو هيل للنشر . الصفحات 130-169 . ISBN    0-07-041272-3.
  7. 1 2 3 4 5 6 7 8 9 غوزيس، تشارلز ب. (12 أغسطس 2011) [يوليو 2009]. جونسون، هربرت ر. (محرر). "استخدام محركات الأقراص الصلبة والقرص المرن" . مؤرشف من الأصل في 19 يونيو 2017. تم الاسترجاع في 19 يونيو 2017 .(ملاحظة: بناءً على مواصفات المختبر الوطني للإعلام، المرتبط بشركة 3M / Imation .)
  8. 1 2 3 4 5 6 7 8 سكوت، جريج (16 يوليو 1990). "المزيد عن الأقراص المرنة" . أخبار الحوسبة بجامعة ميشيغان . 5 (12). جامعة ميشيغان ، قسم تكنولوجيا المعلومات: 10-11 . تم الاسترجاع في 19 يونيو 2017 .
  9. 1 2 3 دليل تشغيل طابعة إبسون PF-10 (ملف PDF) . ناغانو، اليابان: شركة إبسون . 1984. مؤرشف (ملف PDF) من النسخة الأصلية بتاريخ 19-06-2017 . تم الاطلاع عليه بتاريخ 19-06-2017 .(ملاحظة: محرك الأقراص المرنة الخارجي Epson PF-10 مخصص لجهاز الكمبيوتر المحمول Epson PX-8 (Geneva) CP/M.)
  10. ↑ ويليامز، جون ج. "ترميز FM مقابل MFM". دليل خدمة القرص III - أطلق العنان لقوة نظامك! (ملف PDF) ( الطبعة الثالثة). ألاموغوردو، نيو مكسيكو، الولايات المتحدة الأمريكية: شركة كونسيومرترونيكس . تم الاطلاع عليه بتاريخ 2 نوفمبر 2021 .
  • (M)Tronics SCS (20 مايو 2007). "Floppy-Disketten-Laufwerke" [ محركات الأقراص المرنة ] (بالألمانية). مؤرشف من الأصل بتاريخ 19 يونيو 2017. تم الاطلاع عليه بتاريخ 19 يونيو 2017 .
