شتاير إم

تستخدم سلسلة Steyr M تصميمًا عاليًا جدًا للمقبض يجعل محور الماسورة قريبًا من يد الرامي، مما يجعل إطلاق النار بمسدس Steyr M أكثر راحة عن طريق تقليل ارتفاع الفوهة والسماح باستعادة الهدف بشكل أسرع في سلسلة إطلاق النار السريع.

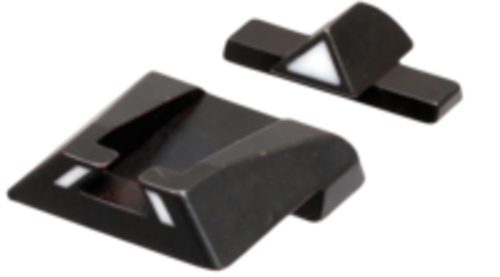

تستمد سلسلة Steyr M اسمها من صورة الرؤية "شبه المنحرفة" الفريدة لمناظرها الحديدية الثابتة والمنخفضة .

يتكون نظام التصويب الفريد من شعيرة أمامية مثلثة الشكل وشق خلفي شبه منحرف يوجه العين إلى الهدف من أجل تحديد الهدف بشكل أسرع ويسمح بالتصويب الغريزي . ^{[ 7 ]}

يحتوي المنظر الأمامي على عنصر تباين مثلث أبيض غير مضيء مصمم ليتوافق مع مستطيلين أبيضين على المنظر الخلفي. كما يمكن تركيب مناظر اختيارية قابلة للتعديل أو غير قابلة للتعديل، مزودة بثلاث نقاط مضيئة بالتريتيوم، على بندقية شتاير إم؛ وتتميز هذه المناظر بشكل مستطيل تقليدي.

يحتوي هيكل المسدس الأصلي أيضًا على قضبان تثبيت خاصة لتركيب الملحقات، مثل مصباح تكتيكي أو مؤشر ليزر . ^{[ 8 ]}

تستخدم مسدسات سلسلة Steyr M طريقة براوننج ذات الارتداد القصير والمقفلة ميكانيكيًا مع ماسورة تسقط عموديًا بدون وصلات. ^{[ 1 ] [ 7 ]}

يتم تثبيت الماسورة التقليدية ذات الأخاديد المطروقة على البارد على المزلاج بواسطة نتوء مستطيل واحد حول حجرة الماسورة والذي ينزلق إلى منفذ الإخراج في المزلاج.

عند إطلاق النار، تدفع قوة الارتداد الناتجة عن اشتعال الخرطوشة الماسورة والمنزلق إلى الخلف، ويبقى كل منهما متصلاً حتى تخرج الرصاصة من الماسورة وينخفض ​​الضغط إلى مستوى آمن. بعد ذلك، يقوم قفل مدمج في الإطار بتعشيق نتوء في قاعدة حجرة الإطلاق، ويدفع الماسورة إلى الأسفل، ويفصلها عن المنزلق، ويوقف أي حركة خلفية أخرى، بينما يستمر المنزلق في العودة إلى الخلف في خط مستقيم.

يتميز مسدس شتاير إم، الذي يعمل بدون مطرقة وبمطرقة داخلية، بآلية زناد مزدوجة الفعل فقط (DAO) مضبوطة مسبقًا ^{[ 1 ]} تُسوّق على أنها زناد "إعادة ضبط". عندما يكون الزناد في الوضع الأمامي، يبقى زنبرك إبرة الإطلاق مضغوطًا بشكل طفيف (مُجهزًا مسبقًا بحركة المزلاج الأمامية أثناء عودته إلى مكانه).

يؤدي سحب الزناد بالكامل إلى ضغط زنبرك إبرة الإطلاق بالكامل، وسحب إبرة الإطلاق إلى الخلف، ووضع ذراع الزناد لتحرير إبرة الإطلاق وإطلاق رصاصة. يبلغ مدى حركة الزناد 4 مم (0.16 بوصة ) بقوة سحب 25 نيوتن (5.6 رطل ₎ . ^{[ 9 ]} صُنع المزلاج بدقة عالية من الفولاذ؛ ^{[ 7 ]} ومطلي بطبقة نهائية مقاومة للتآكل . ^{[ 10 ]}

الإطار مصنوع من بوليمر صناعي مصبوب بالحقن ^{[ 7 ]} وأجزاء من آليات الزناد والمطرقة مصنوعة بالضغط من صفائح معدنية . ^{[ 8 ]}

تُغذّى المسدسات بمخزن ذخيرة فولاذي قابل للفصل من نوع التغذية أحادية الوضع، حيث تُرتّب الخراطيش بنمط عمودي متداخل. صُنع كل من قاعدة المخزن وقاعدته من البوليمر .

يوجد زر تحرير المخزن على الجانب الأيسر من الإطار، خلف واقي الزناد مباشرة.

بعد استنفاد آخر خرطوشة من المخزن، يبقى منزلق المسدس مفتوحًا على زر إيقاف المنزلق المعدني الموجود على الجانب الأيسر من الإطار والذي يتم تشغيله بالإبهام.

يحتوي المسدس على نظام أمان متعدد المراحل يتكون من نظامي أمان داخليين تلقائيين، ونظامي أمان خارجيين للزناد، ونظام أمان يدوي للقفل. ^{[ 1 ]}

وتشمل ميزات الأمان الأخرى مؤشرًا على وجود رصاصة في حجرة الإطلاق وقفلًا مدمجًا محدود الوصول يتم تشغيله باستخدام مفتاح لمنع الاستخدام غير المصرح به. ^{[ 9 ]}

يمكن أن يكون المفتاح الأخير إما مفتاح أصفاد أو مفتاحًا خاصًا مُورَّدًا من المصنع. ويمكن الاستغناء عن قفل الوصول عند الحاجة. تقع آلية القفل فوق منطقة الزناد في المسدس، وتتميز بلوحة دائرية صغيرة بها فتحتان (في النسخة الشرطية من المسدسات، توجد فتحة لمفتاح الأصفاد بدلًا من الفتحتين الصغيرتين). ولها وضعان: "F" و"S". ^{[ 8 ]}

عند دفع القفل وتدويره إلى وضع "S" باستخدام المفتاح المرفق، فإنه يعطل الزناد والماسورة ويمنع تفكيك المسدس. وقد حصل فريدريش أيغنر على براءة اختراع ( براءة الاختراع الأمريكية رقم 6,212,812 ) لهذا النظام الفريد لتقييد الوصول إلى السلاح عام 1999. ^{[ 8 ]}

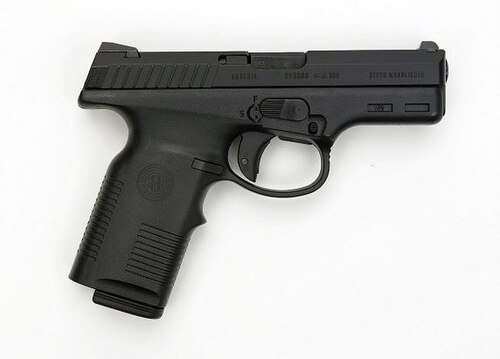

تم إنتاج طرازات M الأصلية من عام 1999 إلى عام 2004 وتعتبر من تصميمات "الجيل الأول".

تم إنتاج الجيل الأول من المسدسات بأحجام M (متوسط) و S (صغير/مدمج)، وكانت تستخدم عيارات 9 ملم و .40 S&W و .357 SIG.

يمكن تمييز هذه النماذج بسهولة من خلال إطاراتها، التي لا تحتوي على أي نسيج مانع للانزلاق باستثناء بعض الخطوط المستقيمة المصبوبة في البوليمر.

يوجد شعار Steyr Arms "target" أيضًا في منتصف جانبي المقبض، ويوجد تجويف واحد للإصبع على الحزام الأمامي.

كما أن بنادق الجيل الأول لا تحتوي على مساند للإبهام، وتحتوي على سكة ملحقات خاصة مبكرة، حيث لم تكن السكك القياسية قد تم وضعها بعد.

إطار الجيل الأول من طراز S9 صغير جدًا بالنسبة للسكك الحديدية ولا يحتوي على واحدة.

كانت نماذج الجيل الأول تأتي باللون الأسود فقط، مع طلاء أسود غير لامع على المزلاج، ومع ذلك فإن هذا الطلاء الأسود عادة ما يتآكل على الأسلحة التي تم استخدامها بكثرة.

تُعدّ طرازات الجيل الأول هي الوحيدة في هذه السلسلة التي تتميز بواقي زناد دائري، يُشبه إلى حدٍ ما مسدس سميث آند ويسون SW . كما تتميز هذه الطرازات بكونها الوحيدة التي احتوت على زر أمان يدوي داخل واقي الزناد في جميع المسدسات المُصنّعة. ابتداءً من الجيل الثاني، أصبح زر الأمان اليدوي اختياريًا.

في عام 2004، حلّت نسخة محسّنة من المسدس محلّ مسدس شتاير إم الأصلي في خط الإنتاج. وقد حظيت مسدسات شتاير إم-إيه1 وإس -إيه1 الجديدة من "الجيل الثاني" بالعديد من التحسينات.

وقد تضمنت هذه التعديلات أسطحًا أكثر خشونة على المقبض وفتحة المخزن، والتي أعيد تصميمها لتحسين بيئة العمل.

وتشمل الميزات الأخرى أخاديد محسّنة للأصابع، ونقش على الأشرطة الأمامية والخلفية، وواقي زناد مستقيم، ومساند للإبهام، وسكة ملحقات بيكاتيني 2324 ذات فتحة واحدة .

كما تضمنت طرازات الجيل الثاني طلاءً رماديًا داكنًا على المزلاج، وهو ما يختلف عن الطلاء الأسود غير اللامع لبنادق الجيل الأول.

تم الحفاظ على اللون الرمادي في طرازات الجيلين الثالث والرابع.

في الجيل الثاني من الأسلحة، أصبح زر الأمان اليدوي اختيارياً (ليس في الطرازات المباعة في الولايات المتحدة، فجميع الواردات الأمريكية تفتقر إلى الأمان اليدوي). ^{[ 11 ]}

تتميز طرازات "الجيل الثاني" اللاحقة أيضاً بمستخرج معدل لتسهيل إخراج الخراطيش الفارغة. كما تضمنت طرازات الجيل الثاني شعار شركة شتاير الخاص بالأهداف، مع نقش كلمة "مانليشر" على الجانب الأيسر من المقبض للدلالة على الشركة.

في عام 2009، أوقفت شركة شتاير استيراد الجيل الثاني من هذه البنادق، مشيرة إلى تقلبات اقتصادية حالت دون قدرتها على تسعيرها بشكل تنافسي. ^{[ 12 ]}

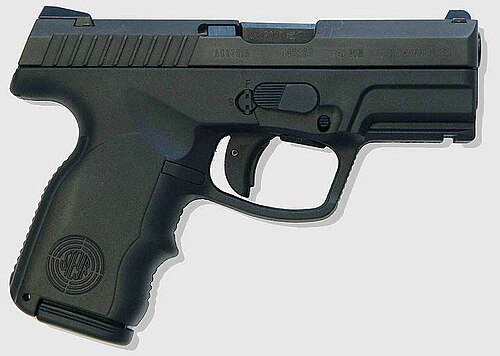

توجد أيضًا نماذج انتقالية بين الجيلين الثاني والثالث، مع أمان غير قابل للاستخدام باليدين وبعضها يحمل نسخة مبكرة من شعار Steyr "target" على مقبض بنادق الجيل الثالث، وهو مطابق لشعار شركة Steyr على مقبض بنادق الجيل الأول.

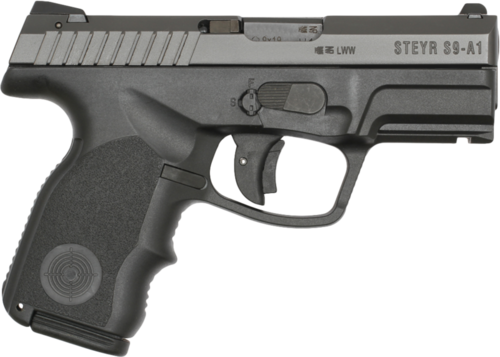

في عام 2010، بدأت شركة Steyr Mannlicher US في إعادة استيراد مسدسات Steyr M-A1 و S-A1 بتصميم محدث حديثًا. ^{[ 13 ]}

قد تكون بنادق الجيل الثالث مربكة لأنها تحمل علامة A1 تمامًا مثل بنادق الجيل الثاني وتشترك في نفس تصميم المقبض، ولكن يمكن التعرف عليها من خلال شعار Steyr Arms (بدون اسم الشركة) على جانبي المقبض.

كما تحتوي طرازات الجيل الثالث على دبوس أسطواني في المنزلق أسفل عنصر الرؤية الخلفية مباشرة، وزر تحرير مخزن قابل للعكس للرماة الذين يستخدمون اليد اليسرى، وزناد محسّن ومخازن مزودة بلوحة قاعدة تتسع لطلقتين إضافيتين.

هذه المخازن الجديدة بسعة 15+2 (عيار 9 ملم) و 12+2 (عيار .40) متوافقة تمامًا وقابلة للتبديل مع كل من الأسلحة الأحدث والأقدم في السلسلة.

تُقدّم شركة شتاير مجموعات تحويل لتبديل طرازات "الجيل الثالث" بين عيار 9×19 ملم بارابيلوم و.40 إس آند دبليو. تتكون هذه المجموعات من مزلاج، وسبطانة، ومجموعة زنبرك ارتداد، ومخزن ذخيرة. توقف إنتاج عيار .357 سيج في عام 2014. وشهد الجيل الثالث أيضًا طرح طرازين جديدين.

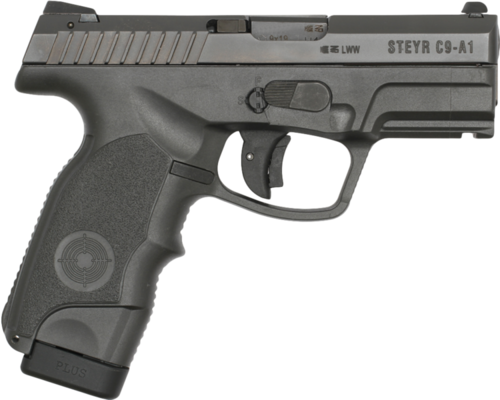

تم طرح أولها في عام 2010 وأطلق عليها اسم C-A1 (اختصارًا لـ "Compact")، والتي جمعت بين المقبض الأطول بحجم M والمنزلق والماسورة الأقصر بحجم S.

تم طرح مسدسات Cs بعيار 9×19 ملم بارابيلوم و.40 إس آند دبليو تحت اسمي C9-A1 وC40-A1. أما في إيطاليا فقط، فيُطرح طراز C9-A1 بعيار 9×21 ملم .

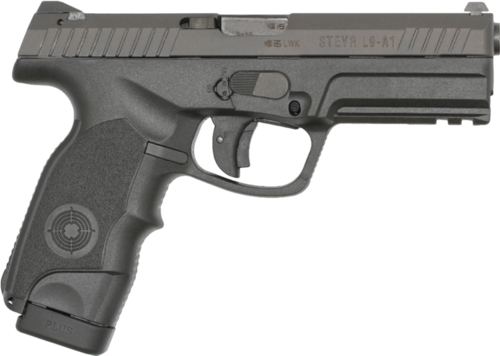

في عام 2013، تم طرح مقاس L-A1 الذي يتميز بوجود أخاديد أمامية للتعشيق وسبطانة أطول بطول 115 ملم (4.5 بوصة) من مقاس M. في ذلك الوقت، استمر إنتاج طرازات الجيل الثالث لأطول فترة، وهي عادةً الأكثر شيوعًا في هذه السلسلة.

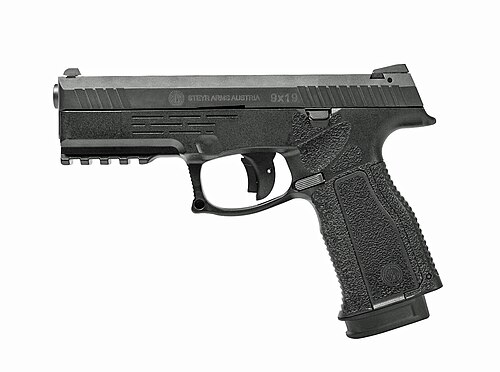

في عام 2019، قدمت شركة Steyr سلسلة A2 MF من عيار 9×19 ملم بارابيلوم بثلاثة أحجام: الحجم الكبير L9-A2 MF، والحجم المتوسط ​​M9-A2 MF، والحجم الصغير C9-A2 MF. ^{[ 14 ]}

لم يتم الاستمرار في إنتاج طرازات "S" في الجيل الرابع. يشير الرمز "MF" في التسميات إلى "الإطار المعياري".

تحتوي سلسلة A2 MF من "الجيل الرابع" على هيكل/مجموعة زناد (مرقمة تسلسليًا)، مما يجعلها غير متوافقة مع السلاسل السابقة.

في عام ١٩٩٩، قدّم ويلهلم بوبيتس وفريدريش أيغنر، مصمما مسدس شتاير إم الأصلي، أول براءة اختراع لمسدس معياري. ^{[ ١٥ ]} إلا أنه لم تُقدّم شتاير وحدة تحكم إطلاق نار قابلة للإزالة بالكامل ومرقمة تسلسليًا إلا في طرازات الجيل الرابع. ومع ذلك، لا يمكن تركيب هذا الجزء في هياكل أخرى، لأن الهيكل نفسه مرقم تسلسليًا أيضًا، ولا تُقدّم شتاير وحدات هيكل مقبض مختلفة لهذا الغرض. ^{[ ١٦ ]}

بالإضافة إلى التصميم المعياري، فإن أبرز تغيير في تصميم الجيل الرابع هو إطار المقبض المعدل، والذي يتميز بسكة بيكاتيني STANAG 2324 كاملة الطول في جميع الطرازات، بالإضافة إلى واقي زناد مربع، وفتحة مخزن متسعة، وذيل ممتد.

تمت إعادة تصميم المقبض ليكون أكثر راحة، حيث تم إزالة مسند الأصابع الموجود على الحزام الأمامي، وإضافة نسيج سطحي أكثر خشونة، والسماح للمستخدمين بتغيير حجم المقبض باستخدام أحزمة خلفية قابلة للتبديل وألواح داخلية جانبية للمقبض.

يختلف تصميم المنزلق عن الطرازات السابقة، ويحتوي على خط مختلف، وتأتي جميع الطرازات مزودة بأسنان أمامية للسحب.

التصميم الداخلي هو نفسه إلى حد كبير، ولكن تم تعديل آلية طرد الخراطيش الفارغة لمعالجة مشكلة طرد الخراطيش الفارغة بشكل غير منتظم. كما تم تعديل المخازن بقواعد جديدة أطول وأجزاء برتقالية اللون.

لن تعمل هذه المجلات الجديدة على الطرازات القديمة بدون تغيير اللوحة الأساسية، ولكن جميع المجلات القديمة قابلة للتبديل تمامًا مع طرازات الجيل الرابع.

من حيث الأبعاد، فإن سلسلة A2 MF أطول وأعرض قليلاً من سلسلة A1 السابقة، ويمكن طلبها بإطار مقبض بلون الزيتوني الداكن. ^{[ 17 ] [ 18 ] [ 19 ]}

سيكون الجيل الرابع هو الأخير في عائلة Steyr M، حيث تم إيقاف إنتاج هذه البنادق في أوائل عام 2026 وإزالتها من قائمة المنتجات المعروضة على موقع Steyr الإلكتروني الأمريكي. ^{[ 20 ]}

• جورجيا : تستخدمها فرق التدخل السريع التابعة للشرطة ^{[ 21 ]}
• باكستان : الجيش الباكستاني ^{[ 22 ]}
• تايوان : جيش جمهورية الصين ^{[ 23 ]}
• المملكة المتحدة :
  • جزر فوكلاند : قوة الدفاع عن جزر فوكلاند ^{[ 24 ]}

•  المملكة المتحدة : تم تقييم 19 مسدس M9A1 كبديل لمسدس براوننج L9A1 ، الذي خسر أمام مسدس جلوك 17 من الجيل الرابع ^{[ 25 ] [ 26 ]}
