قناة دعامة

قناة الدعامة ، والتي يشار إليها غالبًا بشكل عام بأحد الأسماء التجارية العديدة للمصنعين، هي نظام هيكلي معياري يستخدم في صناعات البناء والكهرباء للدعم الهيكلي الخفيف، وغالبًا لدعم الأسلاك أو السباكة أو المكونات الميكانيكية مثل أنظمة تكييف الهواء أو التهوية.

تُصنع الدعامات عادةً من صفائح معدنية مطوية على شكل قناة مفتوحة ذات حواف منحنية للداخل لتوفير صلابة إضافية ومكان لتركيب المكونات المتصلة. ويجري حاليًا تصنيع الدعامات بشكل متزايد من الألياف الزجاجية، وهي مادة مقاومة للتآكل بدرجة عالية ، وتُعرف بخفة وزنها وقوتها وصلابتها. ^{[ 1 ]} تحتوي الدعامات عادةً على ثقوب في قاعدتها لتسهيل توصيلها أو تثبيتها بالهياكل الإنشائية.

تتمثل الميزة الرئيسية لقنوات الدعامات في مجال الإنشاءات في توفر خيارات عديدة لتوصيل أطوال مختلفة من الدعامات بسهولة وسرعة، بالإضافة إلى توصيل عناصر أخرى بها، وذلك باستخدام أنواع مختلفة من أدوات التثبيت والمسامير المتخصصة . ويمكن تركيبها بسرعة فائقة باستخدام أدوات بسيطة وعمالة متوسطة التدريب، مما يقلل التكاليف بشكل ملحوظ في العديد من التطبيقات. كما يمكن تعديل تركيب قنوات الدعامات أو إضافة مكونات إليها بسهولة نسبية عند الحاجة. أما البديل الوحيد لقنوات الدعامات في معظم التطبيقات فهو التصنيع حسب الطلب باستخدام قضبان فولاذية ومكونات أخرى متوفرة تجاريًا، وهو ما يتطلب اللحام أو عمليات حفر وربط مكثفة، ولا يتمتع بأي من المزايا المذكورة أعلاه.

تتكون قناة الدعامة الأساسية النموذجية من صندوق مربع الشكل يبلغ قياسه حوالي 41 ملم ( 1 + 5/8 بوصة ) . وتتوفر عدة أحجام وأشكال مركبة إضافية.

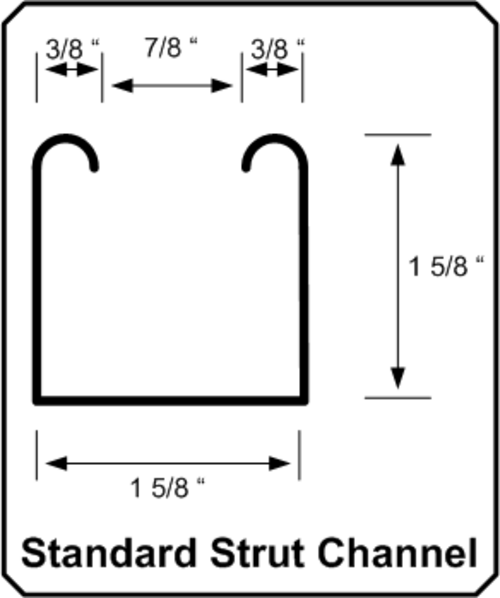

تأتي قناة الدعامة الأساسية في مقطع صندوقي مفتوح مربع الشكل بقياس 41 مم (1 + 5/8 بوصة ) . كما يتوفر إصدار بنصف الارتفاع بقياس 41 مم × 21 مم ( 1 + 5/8 بوصة × 1 3/16 بوصة ) ، ويُستخدم غالبًا عند التثبيت مباشرةً على الحائط نظرًا لانخفاض صلابته وقدرته على تحمل الأحمال عبر مساحة مفتوحة أو دعامة. كما تُصنع أيضًا قناة عميقة بقياس 41 مم × 62 مم ( 1 + 5/8 بوصة × 2 + 7/16 بوصة ) .

المادة المستخدمة لتشكيل القناة عادةً ما تكون صفائح معدنية بسمك 1.5  مم أو 2.5  مم (12 أو 14 مقياسًا ؛ 0.1046  بوصة أو 0.0747  بوصة، على التوالي). ^{[ 2 ]}

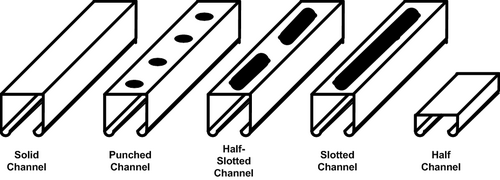

تتوفر عدة أنواع بأنماط ثقوب مختلفة للتثبيت على الجدران والدعامات. القناة الصلبة لا تحتوي على ثقوب محفورة مسبقًا، ويجب حفرها في الموقع أو تثبيتها بطريقة أخرى. القناة المثقوبة تحتوي على ثقوب دائرية، كبيرة بما يكفي لقضيب فولاذي ملولب M16 أو 5/8 بوصة أو براغي ، مثقوبة في الجزء العلوي من القناة بمسافات منتظمة تبلغ 48 مم (1 7/8 بوصة). القناة ذات الفتحة النصفية تحتوي على فتحات مستطيلة قصيرة ذات نهايات مستديرة مثقوبة بمسافات 50 مم (2 بوصة). القناة ذات الفتحة الكاملة تحتوي على فتحات أطول بمسافات 100 مم (4 بوصة) بين مراكزها. في المنتجات التي تستخدم النظام المتري، يبلغ حجم العروات حوالي 11 × 13 مم.

بالإضافة إلى ذلك، يتم تصنيع الأشكال باستخدام طولين من القنوات الملحومة معًا ظهرًا لظهر، أو ثلاثة أو أربعة ملحومة معًا بأنماط مختلفة، لتشكيل عناصر هيكلية أقوى.

عادة ما يتم تصنيع الدعامة من صفائح الفولاذ ، مع طلاء الزنك ( المجلفن )، أو الطلاء ، أو الإيبوكسي ، أو الطلاء المسحوق ، أو أي تشطيب آخر.

كما تُصنع قنوات الدعامات من الفولاذ المقاوم للصدأ للاستخدام في الأماكن التي قد يُشكل فيها الصدأ مشكلة (مثل الأماكن الخارجية، والمنشآت التي تحتوي على مواد أكالة)، ومن سبائك الألومنيوم عندما يكون الوزن عاملاً مهماً، أو من الألياف الزجاجية للبيئات شديدة التآكل. ^{[ 3 ]}

تُحدد رابطة مصنعي الهياكل المعدنية (MFMA) معيارًا لبناء قنوات الدعامات يسمح بتوافق قنوات العديد من المصنعين. الإصدار الحالي من المعيار، اعتبارًا من عام 2020، هو MFMA-4. ^{[ 4 ]} وتُعدّ شركات تصنيع قنوات الدعامات المعروفة، بما في ذلك Unistrut US و Cooper Industries/Eaton Corporation و Thomas & Betts Corp./ABB Group، أعضاءً في رابطة مصنعي الهياكل المعدنية (MFMA) وقد وضعت هذا المعيار. ^{[ 5 ]}

تُستخدم الحواف المواجهة للداخل على الجانب المفتوح لقناة الدعامة بشكل روتيني لتركيب صواميل خاصة، ودعامات، وزوايا توصيل، وأنواع أخرى من آليات أو أجهزة التوصيل لربط أطوال قناة الدعامة معًا أو لتوصيل الأنابيب، والأسلاك، والهياكل الأخرى، والقضبان الملولبة ، والمسامير، أو الجدران بنظام قناة الدعامة الهيكلي.

•

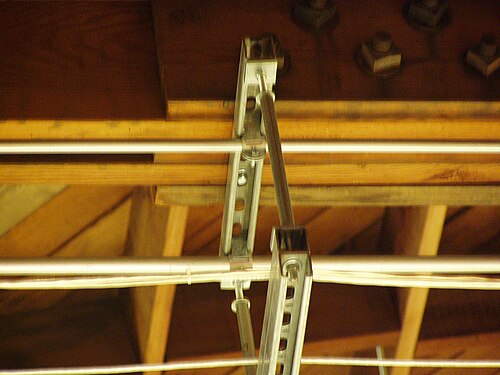

  علاقة أسلاك كهربائية علوية مصنوعة من قطعتين من قناة دعامة وقطعتين من قضيب ملولب
•

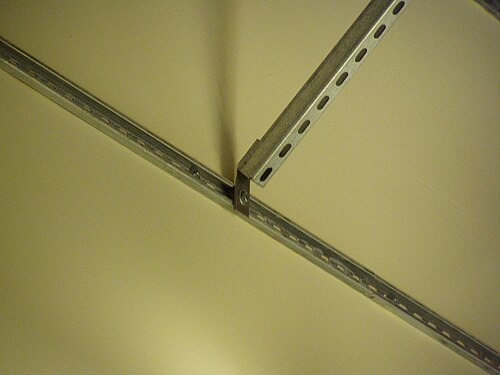

  قطعة من قناة دعامة قياسية نصف مشقوقة تُستخدم كدعامة، متصلة بقطعة نصف قناة مثبتة مباشرة على الحائط، وموصولة بزاوية فولاذية مصممة خصيصًا لتوصيل القناة
•

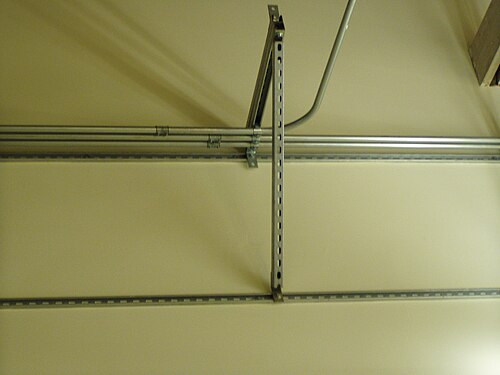

  رف يدعم المواسير والأنابيب الكهربائية، مصنوع من قناة دعامة
•

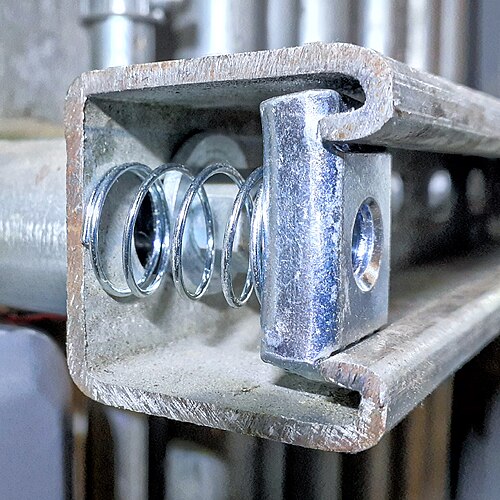

  تسمح الصامولة المزودة بنابض والموجودة داخل القناة بالتوصيلات باستخدام البراغي.

تُستخدم قنوات الدعامات لتثبيت ودعم وتوصيل الأحمال الهيكلية الخفيفة في المباني. تشمل هذه الأحمال الأنابيب، والأسلاك الكهربائية وأسلاك البيانات، والأنظمة الميكانيكية مثل التهوية وتكييف الهواء، وغيرها. يمكن تثبيت الأشياء في قناة الدعامات باستخدام براغي ملولبة في صواميل القناة، والتي قد تحتوي على زنبرك لتسهيل التركيب. يمكن تثبيت الأجسام الدائرية، مثل الأنابيب أو الكابلات، باستخدام أشرطة ذات نهايات مُشكّلة لتثبيتها داخل القناة. تُستخدم قنوات الدعامات أيضًا في تطبيقات أخرى تتطلب هيكلًا قويًا، مثل طاولات العمل، وأنظمة الرفوف، ووحدات تخزين المعدات، وما إلى ذلك. تتوفر مقابس مصممة خصيصًا لربط الصواميل والبراغي وغيرها داخل القناة، حيث لا يمكن استخدام المقابس العادية.
