TO-8

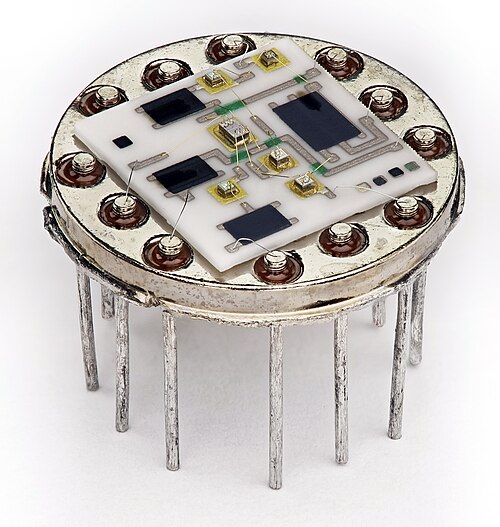

في مجال الإلكترونيات، يُعدّ TO-8 رمزًا لحزمة أشباه موصلات معدنية قياسية . يشير اختصار TO في TO-8 إلى "مخطط الترانزستور"، وهو عبارة عن سلسلة من الرسومات الفنية الصادرة عن JEDEC . ^{[ 1 ]} تتميز حزمة TO-8 بحجمها الأكبر بشكل ملحوظ مقارنةً بحزمة TO-5 الأكثر شيوعًا . صُممت في الأصل لترانزستورات متوسطة القدرة (أي ذات قدرة أعلى من TO-5 وأقل من TO-3 )، مثل سلسلة 2N1483 ^{[ 2 ]} أو AD136، ^{[ 3 ]} إلا أنها تُستخدم بشكل أكثر شيوعًا في الدوائر المتكاملة وأجهزة الاستشعار (انظر الأنواع المختلفة أدناه).

يبلغ قطر قاعدة علبة TO-8 المعدنية النموذجية 15.24 مم (0.600 بوصة) ، وقطر غطائها 12.29 مم (0.484 بوصة) ، وارتفاع غطائها 7.62 مم (0.300 بوصة) . ^{[ 1 ]} يبلغ قطر أطراف التوصيل 0.76 مم (0.030 بوصة) تقريبًا . تُرتب أطراف التوصيل على شكل دائرة قطرها 7.16 مم (0.282 بوصة) . يبلغ الحد الأدنى لطول أطراف التوصيل 10.16 مم (0.400 بوصة) .

تتشابه عدة أنواع من عبوة TO-8 الأصلية في أبعاد الغطاء، لكنها تختلف في عدد وطول الأسلاك. وللأسف، يُستخدم مصطلح TO-8 في كثير من الأحيان في منشورات الشركات المصنعة كمرادف لأي عبوة ذات أبعاد غطاء TO-8، بغض النظر عن عدد الأسلاك، أو حتى لأي عبوة بقطر TO-8، بغض النظر عن ارتفاع الغطاء وعدد الأسلاك. تحتوي الأجهزة الحساسة للضوء أو الباعثة للضوء على نافذة شفافة أو عدسة أو عاكسات مكافئة في الجزء العلوي من العبوة، بدلاً من سطح علوي محكم الإغلاق ومسطح. ^{[ 4 ] [ 5 ]} توجد أنواع تحتوي على ما بين سلكين و16 سلكًا. ^{[ 6 ]} بالنسبة للعبوات التي تحتوي على أكثر من 4 أسلاك، تُرتّب الأسلاك عادةً على طول حواف مربع طول ضلعه 10.16 مم (0.400 بوصة) (بدلاً من ترتيبها على دائرة كما في العبوات التي تحتوي على ما يصل إلى 4 أسلاك أو في عبوات معدنية أخرى مثل TO-101 ). ^{[ 7 ]} عادةً ما تحتوي هذه الأنواع على لسان لتحديد رقم السلك 1 وقطر غطاء أكبر يبلغ 13.97 مم (0.550 بوصة) . ^{[ 7 ]}

يهدف معيار TO-233 إلى استبدال التعريفات السابقة لمعيار TO-8. ^{[ 8 ] [ 9 ]}
