توسلينك

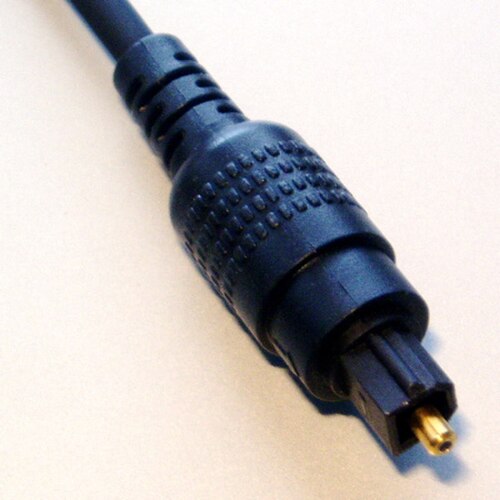

TOSLINK ( توشيبا لينك ) ^{[ 3 ]} هو نظام توصيل ألياف ضوئية قياسي ^{[ 4 ]} . ^{[ 5 ]} يُعرف عمومًا باسم الصوت الضوئي ، ويُستخدم موصل الألياف الضوئية TOSLINK بشكل شائع في أجهزة الصوت الاستهلاكية ، حيث ينقل المقبس الضوئي الرقمي (يرسل) سلسلة من إشارات الصوت الرقمية من أجهزة الصوت ( مشغل الأقراص المدمجة ، مشغل أقراص DVD ، مسجل أشرطة الصوت الرقمي ، الكمبيوتر، وحدة تحكم ألعاب الفيديو ) إلى مستقبل صوت وصورة قادر على فك تشفير قناتين من الصوت غير المضغوط بتقنية تعديل رمز النبضة (PCM)؛ أو فك تشفير إشارات الصوت المحيطي المضغوطة 5.1 أو 7.1 ، مثل Dolby Digital و DTS . على عكس كابل موصل HDMI ، لا يمتلك موصل الألياف الضوئية TOSLINK سعة النطاق الترددي الكافية لنقل إشارات الصوت غير المضغوطة لتقنيتي Dolby TrueHD و DTS-HD Master Audio ، ولكنه يستطيع نقل ما يصل إلى 8 قنوات من صوت PCM عند استخدامه لتوصيل جهازين يستخدمان معيار ADAT Lightpipe .

على الرغم من أن موصل TOSLINK يدعم العديد من تنسيقات الوسائط والمعايير الفيزيائية، فإن أكثر موصلات الصوت الرقمية شيوعًا هي موصل EIAJ / JEITA RC-5720 المستطيل (وأيضًا CP-1201 وJIS C5974-1993 F05). ^{[ 6 ]} في موصل TOSLINK، تظهر الإشارة الضوئية على شكل ضوء أحمر، بطول موجي ذروي يبلغ 650 نانومتر. ^{[ 3 ]} اعتمادًا على نوع الإشارة المُعدَّلة المنقولة، قد توجد أطوال موجية ضوئية أخرى. ^{[ 6 ]}

ابتكرت توشيبا تقنية TOSLINK في الأصل لربط مشغلات الأقراص المدمجة بأجهزة الاستقبال التي تصنعها، وذلك لنقل تدفقات الصوت PCM . تعتمد طبقة ربط البيانات على واجهة سوني/فيليبس الرقمية ^{[ 7 ] [ 8 ]} ( S/PDIF )، بينما تستخدم طبقة الأجهزة نظام نقل بالألياف الضوئية، بدلاً من طبقة الأجهزة الكهربائية (النحاسية) في S/PDIF. وسرعان ما اعتمد مصنعو معظم مشغلات الأقراص المدمجة تقنية TOSLINK. ويمكن العثور عليها غالبًا في مصادر الفيديو (مشغلات DVD وBlu-ray، وأجهزة استقبال الكابلات، ووحدات التحكم بالألعاب) لربط تدفق الصوت الرقمي بوحدات فك تشفير Dolby Digital / DTS .

على الرغم من أن الاسم العام للموصل هو EIAJ البصري ، فإن الاسم التجاري TOSLINK هو علامة تجارية مسجلة لشركة توشيبا للإلكترونيات، مشتق من TOShiba-LINK ؛ وتشمل الاختلافات الاشتقاقية الأخرى TOSlink و TosLink و Tos-link .

يستخدم نظام ADAT Lightpipe (ADAT Optical) نظام نقل ضوئي مشابه لنظام موصل TOSLINK المستخدم في التسجيلات الموسيقية الاحترافية وصناعة مكونات الصوت. يستخدم نظام ADAT Lightpipe نفس موصلات JIS F05 المستخدمة في موصل TOSLINK؛ إلا أن تنسيق بيانات ADAT Lightpipe غير متوافق مع S/PDIF.

نظراً لارتفاع معدل امتصاصها للضوء، يقتصر المدى الفعال للكابلات الضوئية البلاستيكية على 5-10 أمتار . ^{[ 1 ]} وقد تتعرض للتلف المؤقت أو الدائم عند ثنيها بشدة. وعلى الرغم من أن الألياف الضوئية الزجاجية أو السيليكية أقل شيوعاً وأكثر تكلفة من كابلات الألياف الضوئية البلاستيكية، إلا أنها تتميز بفقدان أقل للطاقة، ويمكنها زيادة مدى نظام TOSLINK.

تتمتع الكابلات الضوئية بعزل جلفاني ، وبالتالي فهي غير عرضة للمشاكل الكهربائية مثل حلقات التأريض ، وتداخل الترددات اللاسلكية ، وأحداث التفريغ الكهروستاتيكي . ^{[ 9 ]}

يمكن استخدام أنواع متعددة من الألياف الضوئية لتقنية TOSLINK: ألياف ضوئية بلاستيكية رخيصة بقطر 1 مم ، وألياف ضوئية بلاستيكية متعددة الخيوط عالية الجودة، أو ألياف ضوئية من زجاج الكوارتز، وذلك حسب عرض النطاق الترددي المطلوب والتطبيق. عادةً ما يقتصر طول كابلات TOSLINK على 5 أمتار ، مع حد أقصى تقني ^{[ 1 ]} يبلغ 10 أمتار ، لضمان نقل موثوق دون الحاجة إلى مُقوّي إشارة أو مُكرّر. مع ذلك، من الشائع جدًا أن تمتد واجهات الأجهزة الإلكترونية الاستهلاكية الحديثة (أجهزة استقبال الأقمار الصناعية وأجهزة الكمبيوتر الشخصية المزودة بمخارج ضوئية) بسهولة لأكثر من 30 مترًا حتى باستخدام كابلات TOSLINK منخفضة التكلفة (0.82 دولار أمريكي/متر، 2009) . تعمل أجهزة إرسال TOSLINK عند طول موجي ضوئي اسمي يبلغ 650 نانومتر .

ميني-توسلينك

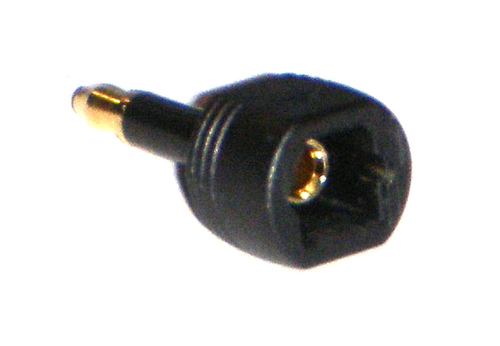

موصل Mini-TOSLINK هو موصل ألياف ضوئية قياسي ^{[ 4 ]} أصغر من موصل TOSLINK المربع القياسي المستخدم عادةً في أجهزة الصوت الاستهلاكية الكبيرة . يتميز هذا الموصل بحجم وشكل مماثلين تقريبًا لمقبس ستيريو صغير 3.5 مم . تتوفر محولات لتوصيل قابس TOSLINK كامل الحجم بمقبس Mini-TOSLINK. كما توجد مقابس مشتركة تجمع بين مقبس 3.5 مم ومقبس Mini-TOSLINK، والتي يمكنها استيعاب قابس 3.5 مم أو قابس Mini-TOSLINK. يُصنع مقبس Mini-TOSLINK أطول بمقدار 0.5 مم من مقابس المقابس الكهربائية العادية، بحيث تكون الأخيرة قصيرة جدًا بحيث لا تلامس مؤشر LED الخاص بمقبس Mini-TOSLINK وتتسبب في تلفه. تستخدم العديد من أجهزة الكمبيوتر المحمولة وأجهزة الصوت الرقمية المحمولة التي توقف إنتاجها، مثل جهاز Google Chromecast Audio ، ^{[ 10 ] [ 11 ]} و Apple AirPort Express و iPod Hi-Fi ، بالإضافة إلى بعض مسجلات MiniDisc ، ^{[ 12 ]} هذه الموصلات التي تسمح بإدخال مخرج سماعة رأس تناظري (كهربائي) 3.5 مم ، أو مدخل ميكروفون، أو مخرج رقمي (بصري) mini-TOSLINK (أو مدخل، في حالة مسجلات MiniDisc).
