منفذ HDMI

واجهة الوسائط المتعددة عالية الدقة HDMI

موصل HDMI ذكر من النوع "A"
يكتب	موصل الصوت والفيديو والبيانات الرقمية
تاريخ الإنتاج
مصمم	مؤسسو HDMI (7 شركات) [1] شركة ماكسيل القابضة المحدودة، المعروفة سابقًا باسم هيتاشي المحدودة. شركة باناسونيك، المعروفة سابقًا باسم شركة ماتسوشيتا للصناعات الكهربائية المحدودة شركة فيليبس الملكية شركة سيليكون ايميج شركة سوني تكنيكولور SA، رسميًا Thomson Multimedia، SA شركة توشيبا منتدى HDMI (83 شركة) [2] شركة أليون لابز شركة ألفا القابضة المحدودة شركة ادفانسد مايكرو ديفايسز شركة املوجيك شركة انالوج ديفايسز انالوجيكس شبه الموصلات شركة أبل مجموعة أريس المحدودة أرتيلوكس كونكت تصميم فلكي تكنولوجيا لغة الإشارة الأمريكية شركة بيست باي المحدودة بايتك بيتيف آي بوهوا UHD شركة بوز شركة برودكوم شركة كادنس ديزاين سيستمز كرونتيل شركة كورنينج كوزيمي كريسترون للإلكترونيات الثنائيات المدمجة شركة ديسبلاي لينك مختبرات دولبي، المحدودة شركة دي تي اس إلكا إبسون إيفربرو استكشف Microelectronics Inc. اكسترون الكترونيكس مجموعة فوكسكون للتكنولوجيا جمعية فراونهوفر فيوتشروي شركة يوني شيب العالمية شركة جوجل شركة جرانيت ريفر لابز صلب هيوتك شركة هيماكس للتكنولوجيا هايسنس شركة هايسيليكون المحدودة هوسيدن شركة إنفوسيتي شركة إنتل شركة تكنولوجيا الخدمة المتكاملة شركة آي تي ​​إي للتكنولوجيا شركة اليابان لصناعة إلكترونيات الطيران المحدودة جي سي إي شركة JVC Kenwood شركة كوريا للمحطة الكهربائية المحدودة تقنيات كيسايت التقنيات الحركية أشباه الموصلات الشبكية إل جي إلكترونيكس لوتس لوكس شير مجموعة مارفيل للتكنولوجيا المحدودة شركة ماكسيل القابضة المحدودة شركة ميديا ​​تيك شركة ميجا تشيبس للتكنولوجيا الأمريكية منتور جرافيك، المحدودة شركة مايكروسوفت شركة إم ستار لأشباه الموصلات شركة موراتا للتصنيع المحدودة نيتفليكس نيكسبيريا نينتندو نوفاتيك نوفوتون شركة إنفيديا شركة NXP لأشباه الموصلات شركة أونكيو شركة باناسونيك تقنيات العرض فيليبس ان في شركة بايونير شركة كوالكوم شركة ريلتيك لأشباه الموصلات شركة رودي آند شوارتز المحدودة وشركاه شركة سامسونج للإلكترونيات المحدودة شركة سيمتيك شركة شارب تصاميم سيجما خط السيليكون شركة سكاي المحدودة سوسيونيكست شركة سوني صوت متحد شركة سبيكترا 7 مايكروسيستمز شركة إس تي ميكروإلكترونيكس إن في التشابكات شركة سينوبسيس تكنيكولور SA شركة تيكترونيكس تيليداين ليكروي شركة تيفي اي شركة تكساس إنسترومنتس شركة توشيبا رؤية تي بي ريجزا مختبرات أندررايترز ذ.م.م يونيجراف شركة فالنس لأشباه الموصلات شركة فيكس سيستمز شركة وايلدر للتكنولوجيا، ذ.م.م شركة زيلينكس إكسبيري
مُصمم	ديسمبر 2002 ؛ منذ 21 عامًا ( 2002-12 )
الشركة المصنعة	مُتبنّو HDMI (أكثر من 1700 شركة)
تم استبداله	DVI ، VGA ، SCART ، مكون RGB ، S-Video ، فيديو مركب
المواصفات العامة
عرض	13.9 ملم (النوع أ)، 10.42 ملم (النوع ج)، 6.4 ملم (النوع د)
ارتفاع	4.45 ملم (النوع أ)، 2.42 ملم (النوع ج)، 2.8 ملم (النوع د)
قابلة للتوصيل السريع	نعم
خارجي	نعم
إشارة صوتية	LPCM ، Dolby Digital ، DTS ، DVD-Audio ، Dolby Digital Plus ، Dolby TrueHD ، DTS-HD High Resolution Audio ، DTS-HD Master Audio ، MPCM، DSD ، DST ، Dolby Atmos ، DTS:X
إشارة الفيديو	الحد الأقصى للدقة محدود بالنطاق الترددي المتاح
دبابيس	19
بيانات
إشارة البيانات	نعم
معدل البت	تصل إلى 48 جيجابت/ثانية، اعتبارًا من HDMI 2.1a
بروتوكول	TMDS ، رابط السعر الثابت (FRL)
التوصيلات

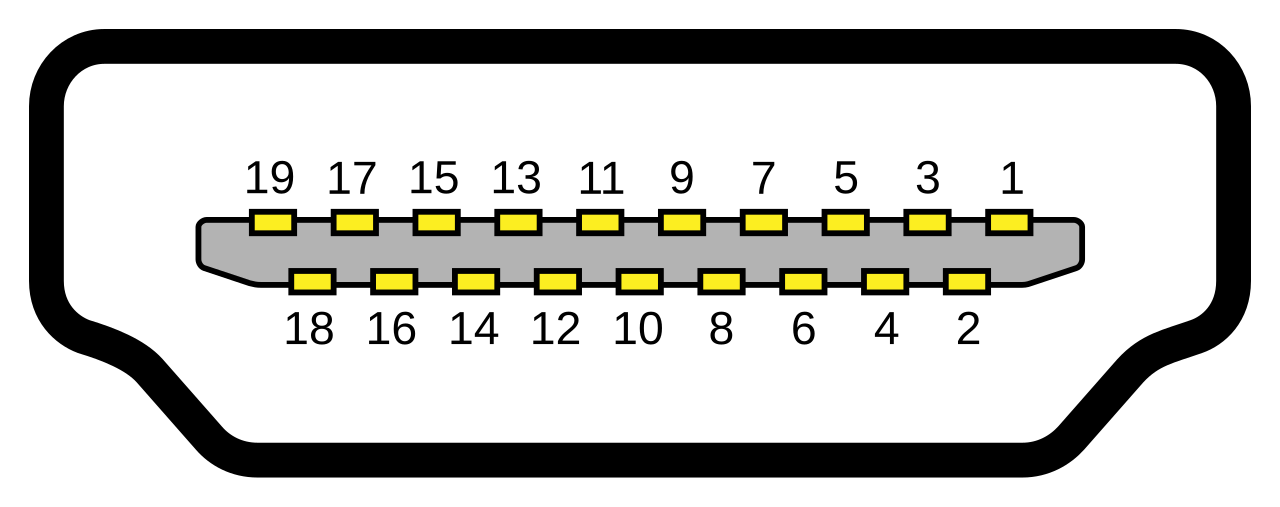

مقبس HDMI من النوع A
الدبوس 1	بيانات TMDS2+
الدبوس 2	درع بيانات TMDS 2
الدبوس 3	بيانات TMDS2−
الدبوس 4	بيانات TMDS1+
الدبوس 5	درع بيانات TMDS 1
الدبوس 6	بيانات TMDS1−
الدبوس 7	بيانات TMDS0+
دبوس 8	درع بيانات TMDS 0
دبوس 9	بيانات TMDS0−
دبوس 10	ساعة TMDS+
الدبوس 11	درع الساعة TMDS
الدبوس 12	ساعة TMDS−
الدبوس 13	التحكم في الإلكترونيات الاستهلاكية (CEC)
الدبوس 14	محجوز (HDMI 1.0–1.3a) أداة مساعدة/HEAC+ (HDMI 1.4+، اختياري، وقناة HDMI Ethernet (HEC)، وقناة إرجاع الصوت (ARC))
الدبوس 15	SCL ( ساعة تسلسلية I 2 C لـ DDC )
الدبوس 16	SDA ( بيانات تسلسلية I 2 C لـ DDC )
الدبوس 17	الأرض (لـ DDC وCEC وARC وHEC)
الدبوس 18	+5 فولت (حتى 50 مللي أمبير)
الدبوس 19	كشف التوصيل الساخن (جميع الإصدارات) HEAC− (HDMI 1.4+، اختياري، قناة Ethernet HDMI، وقناة إرجاع الصوت)

واجهة الوسائط المتعددة عالية الدقة ( HDMI ) هي واجهة صوت/فيديو خاصة لنقل بيانات الفيديو غير المضغوطة وبيانات الصوت الرقمية المضغوطة أو غير المضغوطة من جهاز مصدر متوافق مع HDMI، مثل وحدة تحكم العرض ، إلى شاشة كمبيوتر متوافقة ، أو جهاز عرض فيديو ، أو تلفزيون رقمي ، أو جهاز صوت رقمي. ^[3] HDMI هو بديل رقمي لمعايير الفيديو التناظرية .

ينفذ HDMI معيار ANSI/CTA-861 ، الذي يحدد تنسيقات الفيديو وأشكال الموجات، ونقل الصوت LPCM المضغوط وغير المضغوط ، والبيانات المساعدة، وتنفيذات VESA EDID . ^{[4] [5] : ص. III} إشارات CEA-861 التي يحملها HDMI متوافقة كهربائيًا مع إشارات CEA-861 المستخدمة بواسطة الواجهة المرئية الرقمية (DVI). لا يلزم تحويل الإشارة، ولا يوجد فقدان لجودة الفيديو عند استخدام محول DVI إلى HDMI. ^{[5] : §C} تتيح إمكانية التحكم في الإلكترونيات الاستهلاكية (CEC) لأجهزة HDMI التحكم في بعضها البعض عند الضرورة وتسمح للمستخدم بتشغيل أجهزة متعددة بجهاز تحكم عن بعد محمول واحد . ^{[5] : §6.3}

تم تطوير ونشر العديد من إصدارات HDMI منذ الإصدار الأولي للتكنولوجيا، مع تقديم موصلات جديدة بعوامل شكل أصغر في بعض الأحيان، ولكن لا تزال جميع الإصدارات تستخدم نفس التوصيلات الأساسية ومتوافقة مع جميع أنواع الموصلات والكابلات. بخلاف تحسين سعة الصوت والفيديو والأداء والدقة ومساحات الألوان، تحتوي الإصدارات الأحدث على ميزات متقدمة اختيارية مثل 3D واتصال البيانات عبر Ethernet وامتدادات CEC.

بدأ إنتاج منتجات HDMI للمستهلكين في أواخر عام 2003. ^[6] في أوروبا، يتم تضمين DVI- HDCP أو HDMI في مواصفات وضع العلامات الجاهزة للعرض عالي الدقة في المتاجر لأجهزة التلفزيون عالية الدقة، والتي صاغتها EICTA مع SES Astra في عام 2005. بدأ ظهور HDMI على أجهزة التلفزيون عالية الدقة للمستهلكين في عام 2004 وكاميرات الفيديو والكاميرات الرقمية الثابتة في عام 2006. ^{[7] [8]} اعتبارًا من يناير 2021 ، تم بيع ما يقرب من 10 مليارات جهاز HDMI. ^{[9][تحديث]}

كان مؤسسو HDMI هم Hitachi و Panasonic و Philips و Silicon Image و Sony و Thomson و Toshiba . ^[1] توفر شركة Digital Content Protection, LLC بروتوكول HDCP (الذي طورته شركة Intel ) لـ HDMI. ^[10] يحظى HDMI بدعم منتجي الأفلام Fox و Universal و Warner Bros. و Disney ، بالإضافة إلى مشغلي النظام DirecTV و EchoStar ( Dish Network ) و CableLabs . ^[3]

بدأ مؤسسو HDMI تطوير HDMI 1.0 في 16 أبريل 2002، بهدف إنشاء موصل AV متوافق مع DVI. ^{[11] [12]} في ذلك الوقت، كان يتم استخدام DVI-HDCP (DVI مع HDCP) وDVI-HDTV (DVI-HDCP باستخدام معيار الفيديو CEA-861-B) على أجهزة التلفزيون عالية الدقة. ^{[12] [13] [14]} تم تصميم HDMI 1.0 لتحسين DVI-HDTV باستخدام موصل أصغر وإضافة قدرة صوتية وقدرة Y′C _B C _R محسنة ووظائف التحكم في الإلكترونيات الاستهلاكية. ^{[12] [13]}

افتتحت شركة Silicon Image أول مركز اختبار معتمد (ATC)، والذي يختبر منتجات HDMI، في 23 يونيو 2003، في كاليفورنيا، الولايات المتحدة. ^[15] افتتحت شركة Panasonic أول مركز اختبار معتمد (ATC) في اليابان في 1 مايو 2004، في أوساكا. ^[16] افتتحت شركة Philips أول مركز اختبار معتمد (ATC) في أوروبا في 25 مايو 2005، في كان، فرنسا. ^[17] افتتحت شركة Silicon Image أول مركز اختبار معتمد (ATC) في الصين في 21 نوفمبر 2005، في شنتشن. ^[18] افتتحت شركة Philips أول مركز اختبار معتمد (ATC) في الهند في 12 يونيو 2008، في بنغالور. ^[19] يحتوي موقع HDMI على قائمة بجميع مراكز الاختبار المعتمدة (ATC). ^[20]

وفقًا لـ In-Stat، بلغ عدد أجهزة HDMI المباعة 5 ملايين في عام 2004، و17.4 مليون في عام 2005، و63 مليون في عام 2006، و143 مليون في عام 2007. ^{[21] [22] [23]} أصبح HDMI هو المعيار الفعلي لأجهزة التلفزيون عالية الدقة، ووفقًا لـ In-Stat، فإن حوالي 90٪ من أجهزة التلفزيون الرقمية في عام 2007 تضمنت HDMI. ^{[21] [24] [25] [26] [27]} قدرت In-Stat أنه تم بيع 229 مليون جهاز HDMI في عام 2008. ^[28] في 8 أبريل 2008، كان هناك أكثر من 850 شركة إلكترونيات استهلاكية وأجهزة كمبيوتر تبنت مواصفات HDMI (معتمدو HDMI). ^{[29] [30]} في 7 يناير 2009، أعلنت شركة HDMI Licensing, LLC أن HDMI قد وصل إلى قاعدة مثبتة تضم أكثر من 600 مليون جهاز HDMI. ^[30] قدرت شركة In-Stat أن 394 مليون جهاز HDMI سيتم بيعه في عام 2009 وأن جميع أجهزة التلفزيون الرقمية بحلول نهاية عام 2009 ستحتوي على مدخل HDMI واحد على الأقل. ^[30]

في 28 يناير 2008، أفادت شركة In-Stat أن شحنات HDMI من المتوقع أن تتجاوز شحنات DVI في عام 2008، مدفوعة في المقام الأول بسوق الإلكترونيات الاستهلاكية. ^{[21] [31]}

في عام 2008، منحت مجلة PC جائزة التميز التقني في فئة المسرح المنزلي عن "الابتكار الذي غيّر العالم" لجزء CEC من مواصفات HDMI. ^[32] حصلت عشر شركات على جائزة إيمي للتكنولوجيا والهندسة عن تطويرها لـ HDMI من قبل الأكاديمية الوطنية للفنون والعلوم التلفزيونية في 7 يناير 2009. ^[33]

في 25 أكتوبر 2011، تم تأسيس منتدى HDMI من قبل مؤسسي HDMI لإنشاء منظمة مفتوحة حتى تتمكن الشركات المهتمة من المشاركة في تطوير مواصفات HDMI. ^{[34] [35]} يتمتع جميع أعضاء منتدى HDMI بحقوق تصويت متساوية، ويمكنهم المشاركة في مجموعة العمل الفنية، وإذا تم انتخابهم فيمكنهم أن يكونوا في مجلس الإدارة. ^[35] لا يوجد حد لعدد الشركات المسموح بها في منتدى HDMI على الرغم من أن الشركات يجب أن تدفع رسومًا سنوية قدرها 15000 دولار أمريكي مع رسوم سنوية إضافية قدرها 5000 دولار للشركات التي تخدم في مجلس الإدارة. ^[35] يتكون مجلس الإدارة من 11 شركة يتم انتخابهم كل عامين بتصويت عام لأعضاء منتدى HDMI. ^[35] تتم جميع عمليات التطوير المستقبلية لمواصفات HDMI في منتدى HDMI وتستند إلى مواصفات HDMI 1.4b. ^[35] وفي نفس اليوم أيضًا، أعلنت شركة HDMI Licensing, LLC أن هناك أكثر من 1100 من مستخدمي HDMI وأن أكثر من 2 مليار منتج يدعم HDMI تم شحنها منذ إطلاق معيار HDMI. ^{[1] [34]} اعتبارًا من 25 أكتوبر 2011، أصبحت جميع عمليات تطوير مواصفات HDMI مسؤولية منتدى HDMI الذي تم إنشاؤه حديثًا. ^[34]

في 8 يناير 2013، أعلنت شركة HDMI Licensing, LLC أن هناك أكثر من 1300 مستخدم لـ HDMI وأن أكثر من 3 مليارات جهاز HDMI تم شحنها منذ إطلاق معيار HDMI. ^{[36] [37]} كما شهد اليوم أيضًا الذكرى السنوية العاشرة لإطلاق أول مواصفات HDMI. ^{[36] [37]}

اعتبارًا من يناير 2021 ^[تحديث]، تم بيع ما يقرب من 10 مليارات جهاز HDMI. ^[9]

تحدد مواصفات HDMI البروتوكولات والإشارات والواجهات الكهربائية والمتطلبات الميكانيكية للمعيار. ^{[5] : ص. V} أقصى معدل ساعة للبكسل لـ HDMI 1.0 هو 165  ميجا هرتز ، وهو ما يكفي للسماح بدقة 1080 بكسل و WUXGA (1920 × 1200) عند 60  هرتز. يزيد HDMI 1.3 ذلك إلى 340 ميجا هرتز، مما يسمح بدقة أعلى (مثل WQXGA ، 2560 × 1600) عبر رابط رقمي واحد. ^[38] يمكن أن يكون اتصال HDMI إما رابطًا واحدًا (النوع A / C / D) أو رابطًا مزدوجًا (النوع B) ويمكن أن يكون له معدل بكسل فيديو يتراوح من 25 ميجا هرتز إلى 340 ميجا هرتز (لاتصال رابط واحد) أو 25 ميجا هرتز إلى 680 ميجا هرتز (لاتصال رابط مزدوج). يتم نقل تنسيقات الفيديو بمعدلات بكسل أقل من 25 ميجا هرتز (مثل 480i عند 13.5 ميجا هرتز) عبر روابط TMDS باستخدام مخطط تكرار البكسل. ^{[5] : §§3، 6.4}

يستخدم HDMI معايير Consumer Technology Association / Electronic Industries Alliance 861. يستخدم HDMI 1.0 إلى HDMI 1.2a معيار الفيديو EIA/CEA-861-B، ويستخدم HDMI 1.3 معيار الفيديو CEA-861-D، ويستخدم HDMI 1.4 معيار الفيديو CEA-861-E. ^{[5] : ص. III} يحدد مستند CEA-861-E "تنسيقات الفيديو وأشكاله الموجية؛ قياس الألوان والكمية؛ نقل الصوت LPCM المضغوط وغير المضغوط ؛ نقل البيانات المساعدة؛ وتنفيذات معيار بيانات تعريف العرض الموسع المحسن لجمعية معايير إلكترونيات الفيديو (VESA) (E-EDID)". ^[39] في 15 يوليو 2013، أعلنت CEA عن نشر CEA-861-F، وهو معيار يمكن استخدامه بواسطة واجهات الفيديو مثل DVI وHDMI وLVDS. ^[40] يضيف CEA-861-F القدرة على نقل العديد من تنسيقات الفيديو فائقة الدقة ومساحات الألوان الإضافية. ^[40]

لضمان التوافق الأساسي بين مصادر وشاشات HDMI المختلفة (وكذلك التوافق مع معيار DVI المتوافق كهربائيًا)، يجب على جميع أجهزة HDMI تنفيذ مساحة ألوان sRGB بمعدل 8 بت لكل مكون. ^{[5] : §6.2.3} القدرة على استخدام مساحة ألوان Y′C _B C _R وأعماق ألوان أعلى ("لون عميق") اختيارية. يسمح HDMI بأخذ عينات فرعية من لون sRGB 4:4:4 (8-16 بت لكل مكون)، أو أخذ عينات فرعية من لون xvYCC 4:4:4 (8-16 بت لكل مكون)، أو أخذ عينات فرعية من لون Y′C _B C _R 4:4:4 (8-16 بت لكل مكون)، أو أخذ عينات فرعية من لون Y′C _B C _R 4:2:2 (8-12 بت لكل مكون). المساحات اللونية التي يمكن استخدامها بواسطة HDMI هي ITU-R BT.601 و ITU-R BT.709-5 و IEC 61966-2-4 . ^{[5] : §§6.5، 6.7.2}

بالنسبة للصوت الرقمي، إذا كان جهاز HDMI يحتوي على صوت، فمن المطلوب تنفيذ تنسيق الأساس: PCM ستيريو (غير مضغوط). التنسيقات الأخرى اختيارية، حيث يسمح HDMI بما يصل إلى 8 قنوات من الصوت غير المضغوط بأحجام عينات 16 بت أو 20 بت أو 24 بت، بمعدلات عينات 32  كيلو هرتز أو 44.1  كيلو هرتز أو 48  كيلو هرتز أو 88.2  كيلو هرتز أو 96  كيلو هرتز أو 176.4 كيلو هرتز  أو 192  كيلو هرتز. ^{[5] : §7} كما يحمل HDMI أي دفق صوتي مضغوط متوافق مع IEC 61937 ، مثل Dolby Digital و DTS ، وما يصل إلى 8 قنوات من صوت DSD أحادي البت (يستخدم على أقراص Super Audio CD ) بمعدلات تصل إلى أربعة أضعاف تلك الخاصة بأقراص Super Audio CD. ^{[5] : §7} مع الإصدار 1.3، يسمح HDMI بتدفقات صوت مضغوطة بدون فقدان Dolby TrueHD و DTS-HD Master Audio . ^{[5] : §7} كما هو الحال مع فيديو Y′C _B C _R ، فإن إمكانية الصوت اختيارية. قناة إرجاع الصوت (ARC) هي ميزة تم تقديمها في معيار HDMI 1.4. ^[41] يشير "الإرجاع" إلى الحالة التي يأتي فيها الصوت من التلفزيون ويمكن إرساله "عكس التيار" إلى جهاز استقبال AV باستخدام كبل HDMI المتصل بجهاز استقبال AV. ^[41] أحد الأمثلة الواردة على موقع HDMI على الويب هو أن التلفزيون الذي يستقبل بثًا أرضيًا/فضائيًا مباشرةً، أو يحتوي على مصدر فيديو مدمج، يرسل الصوت "عكس التيار" إلى جهاز استقبال AV. ^[41]

لم يتم تصميم معيار HDMI لتمرير بيانات الترجمة المغلقة (على سبيل المثال، الترجمة التوضيحية ) إلى التلفزيون لفك تشفيرها. ^[42] وعلى هذا النحو، يجب فك تشفير أي دفق ترجمة مغلقة وتضمينه كصورة في دفق(ات) الفيديو قبل الإرسال عبر كبل HDMI للظهور على التلفزيون الرقمي. وهذا يحد من نمط الترجمة التوضيحية (حتى بالنسبة للتسميات التوضيحية الرقمية) بحيث يتم فك تشفيرها فقط في المصدر قبل إرسال HDMI. وهذا يمنع أيضًا التسميات التوضيحية المغلقة عندما يكون الإرسال عبر HDMI مطلوبًا للتحويل لأعلى. على سبيل المثال، لا يوجد لدى مشغل DVD الذي يرسل تنسيق 720p/1080i المحسن عبر HDMI إلى HDTV طريقة لتمرير بيانات الترجمة التوضيحية المغلقة حتى يتمكن HDTV من فك تشفيرها، حيث لا يوجد خط 21 VBI بهذا التنسيق.

يفتقر هذا القسم إلى معلومات حول FRL بدلاً من TMDS منذ HDMI 2.1؛ [1] يبدو أنه يعطي بعض النظرة العامة الفنية. يرجى توسيع القسم لتضمين هذه المعلومات. قد توجد تفاصيل أخرى على صفحة المناقشة . ( مارس 2023 )

يحتوي HDMI على ثلاث قنوات اتصال منفصلة فعليًا، وهي DDC وTMDS وCEC الاختيارية. ^{[5] : §8.1} أضاف HDMI 1.4 ARC وHEC. ^{[41] [43]}

قناة بيانات العرض (DDC) هي قناة اتصال تعتمد على مواصفات ناقل I ² C. يتطلب HDMI على وجه التحديد أن ينفذ الجهاز قناة بيانات العرض المحسنة (E-DDC)، والتي يستخدمها جهاز مصدر HDMI لقراءة بيانات E-EDID من جهاز مصدر HDMI لمعرفة تنسيقات الصوت/الفيديو التي يمكنه استقبالها. ^{[5] : §§8.1، CEC-1.2–CEC-1.3} يتطلب HDMI أن ينفذ E-DDC سرعة الوضع القياسي I ² C (100  كيلوبت/ثانية ) ويسمح له بتنفيذ سرعة الوضع السريع اختياريًا (400 كيلوبت/ثانية). ^{[5] : §4.2.8}

يتم استخدام قناة DDC بشكل نشط لحماية المحتوى الرقمي عالي النطاق الترددي (HDCP).

تتداخل إشارات التفاضلية المصغرة الانتقالية (TMDS) على HDMI بين الفيديو والصوت والبيانات المساعدة باستخدام ثلاثة أنواع مختلفة من الحزم، تسمى فترة بيانات الفيديو وفترة جزيرة البيانات وفترة التحكم. أثناء فترة بيانات الفيديو، يتم نقل وحدات البكسل لخط الفيديو النشط. أثناء فترة جزيرة البيانات (التي تحدث أثناء فترات التعتيم الأفقي والرأسي)، يتم نقل البيانات الصوتية والمساعدية داخل سلسلة من الحزم. تحدث فترة التحكم بين فترتي الفيديو وجزيرة البيانات. ^{[5] : §5.1.2}

يستخدم كل من HDMI و DVI نظام TMDS لإرسال أحرف مكونة من 10 بتات يتم ترميزها باستخدام ترميز 8b/10b الذي يختلف عن نموذج IBM الأصلي لفترة بيانات الفيديو وترميز 2b/10b لفترة التحكم. يضيف HDMI القدرة على إرسال بيانات صوتية ومساعدة باستخدام ترميز 4b/10b لفترة جزيرة البيانات. يبلغ حجم كل فترة جزيرة بيانات 32 بكسل وتحتوي على رأس حزمة مكون من 32 بت، والذي يتضمن 8 بتات من بيانات تكافؤ BCH ECC لتصحيح الأخطاء ويصف محتويات الحزمة. تحتوي كل حزمة على أربع حزم فرعية، ويبلغ حجم كل حزمة فرعية 64 بت، بما في ذلك 8 بتات من بيانات تكافؤ BCH ECC، مما يسمح لكل حزمة بحمل ما يصل إلى 224 بت من بيانات الصوت. يمكن أن تحتوي كل فترة جزيرة بيانات على ما يصل إلى 18 حزمة. تتعامل سبعة من أنواع الحزم الخمسة عشر الموضحة في مواصفات HDMI 1.3a مع بيانات الصوت، بينما تتعامل الأنواع الثمانية الأخرى مع البيانات المساعدة. ومن بين هذه الحزم حزمة التحكم العامة وحزمة بيانات التعريف الخاصة بالنطاق اللوني. تحمل حزمة التحكم العامة معلومات حول AVMUTE (التي تكتم الصوت أثناء التغييرات التي قد تسبب ضوضاء صوتية) وعمق اللون (الذي يرسل عمق البت لتدفق الفيديو الحالي وهو مطلوب للألوان العميقة ). تحمل حزمة بيانات التعريف الخاصة بالنطاق اللوني معلومات حول مساحة اللون المستخدمة لتدفق الفيديو الحالي وهي مطلوبة لـ xvYCC. ^{[5] : §§5.2–5.3,6.5.3,6.7.2,6.7.3}

التحكم في الإلكترونيات الاستهلاكية (CEC) هي ميزة HDMI مصممة للسماح للمستخدم بالتحكم في ما يصل إلى 15 جهازًا ممكّنًا لـ CEC، ومتصلة عبر HDMI، ^{[44] [45]} باستخدام جهاز تحكم عن بعد واحد فقط (على سبيل المثال عن طريق التحكم في جهاز تلفزيون ، وجهاز فك التشفير ، ومشغل DVD باستخدام جهاز التحكم عن بعد الخاص بالتلفزيون فقط). تسمح CEC أيضًا للأجهزة الفردية الممكّنة لـ CEC بالتحكم في بعضها البعض دون تدخل المستخدم. ^{[5] : §CEC-3.1}

إنه ناقل تسلسلي ثنائي الاتجاه أحادي السلك يعتمد على بروتوكول AV.link القياسي من CENELEC لأداء وظائف التحكم عن بعد . ^[46] يعد توصيل CEC إلزاميًا، على الرغم من أن تنفيذ CEC في المنتج اختياري. ^{[5] : §8.1} تم تعريفه في مواصفات HDMI 1.0 وتم تحديثه في HDMI 1.2 وHDMI 1.2a وHDMI 1.3a (الذي أضاف مؤقتًا وأوامر صوتية إلى الناقل). ^{[5] : §§CEC-1.2 وCEC-1.3 وCEC-3.1 وCEC-5} توجد محولات USB إلى CEC تسمح للكمبيوتر بالتحكم في الأجهزة التي تدعم CEC. ^{[47] [48] [49] [50]}

تم تقديم HDMI Ethernet and Audio Return Channel (HEAC) في HDMI 1.4، ويضيف رابط اتصال بيانات ثنائي الاتجاه عالي السرعة (HEC) والقدرة على إرسال بيانات صوتية إلى المنبع إلى جهاز المصدر (ARC). يستخدم HEAC خطين من الموصل: دبوس Reserved غير المستخدم سابقًا (يُسمى HEAC+) ودبوس Hot Plug Detect (يُسمى HEAC−). ^{[51] : §HEAC-2.1} إذا كان مطلوبًا فقط إرسال ARC، فيمكن استخدام إشارة وضع واحد باستخدام خط HEAC+، وإلا، يتم إرسال HEC كإشارة تفاضلية عبر زوج الخطوط، وARC كمكون وضع مشترك للزوج. ^{[51] : §HEAC-2.2}

قناة إرجاع الصوت (ARC)

ARC هو رابط صوتي يهدف إلى استبدال الكابلات الأخرى بين التلفزيون وجهاز الاستقبال الصوتي/الفيديو أو نظام مكبر الصوت. ^[41] يتم استخدام هذا الاتجاه عندما يكون التلفزيون هو الذي يولد أو يستقبل دفق الفيديو بدلاً من المعدات الأخرى. ^[41] الحالة النموذجية هي تشغيل تطبيق على تلفزيون ذكي مثل Netflix ، ولكن يتم التعامل مع إعادة إنتاج الصوت بواسطة المعدات الأخرى. ^[41] بدون ARC، يجب توجيه إخراج الصوت من التلفزيون بواسطة كابل آخر، عادةً TOSLink أو RCA ، إلى نظام مكبر الصوت. ^[52]

قناة HDMI Ethernet (HEC)

تعمل تقنية HDMI Ethernet Channel على دمج تدفقات الفيديو والصوت والبيانات في كابل HDMI واحد، وتمكن ميزة HEC التطبيقات القائمة على IP عبر HDMI وتوفر اتصال Ethernet ثنائي الاتجاه بسرعة 100 ميجابت/ثانية. ^[43] تستخدم الطبقة المادية لتطبيق Ethernet هجينًا لإرسال واستقبال إشارات مخففة من نوع 100BASE-TX في وقت واحد من خلال زوج مجدول واحد . ^{[53] [54]}

HDMI متوافق مع الفيديو الرقمي أحادي الرابط (DVI-D أو DVI-I، ولكن ليس DVI-A أو DVI ثنائي الرابط). لا يلزم تحويل الإشارة عند استخدام محول أو كابل غير متماثل، وبالتالي لا يحدث فقدان لجودة الفيديو. ^{[5] : تقريبًا. ج}

من وجهة نظر المستخدم، يمكن تشغيل شاشة HDMI بواسطة مصدر DVI-D أحادي الرابط، حيث يحدد HDMI وDVI-D مجموعة أدنى متداخلة من الدقة المسموح بها وتنسيقات الإطار المؤقت لضمان مستوى أساسي من التشغيل البيني. في الحالة العكسية، تتمتع شاشة DVI-D بنفس مستوى التشغيل البيني الأساسي ما لم تتداخل حماية المحتوى باستخدام حماية المحتوى الرقمي عالي النطاق (HDCP) - أو يكون ترميز ألوان HDMI في مساحة ألوان المكون Y′C _B C _R بدلاً من RGB ، وهو أمر غير ممكن في DVI. قد يتطلب مصدر HDMI، مثل مشغل Blu-ray ، شاشة متوافقة مع HDCP، ويرفض إخراج محتوى محمي HDCP إلى شاشة غير متوافقة. ^[55] هناك تعقيد آخر وهو وجود كمية صغيرة من معدات العرض، مثل بعض أجهزة عرض المسرح المنزلي الراقية، المصممة بمدخلات HDMI ولكنها غير متوافقة مع HDCP.

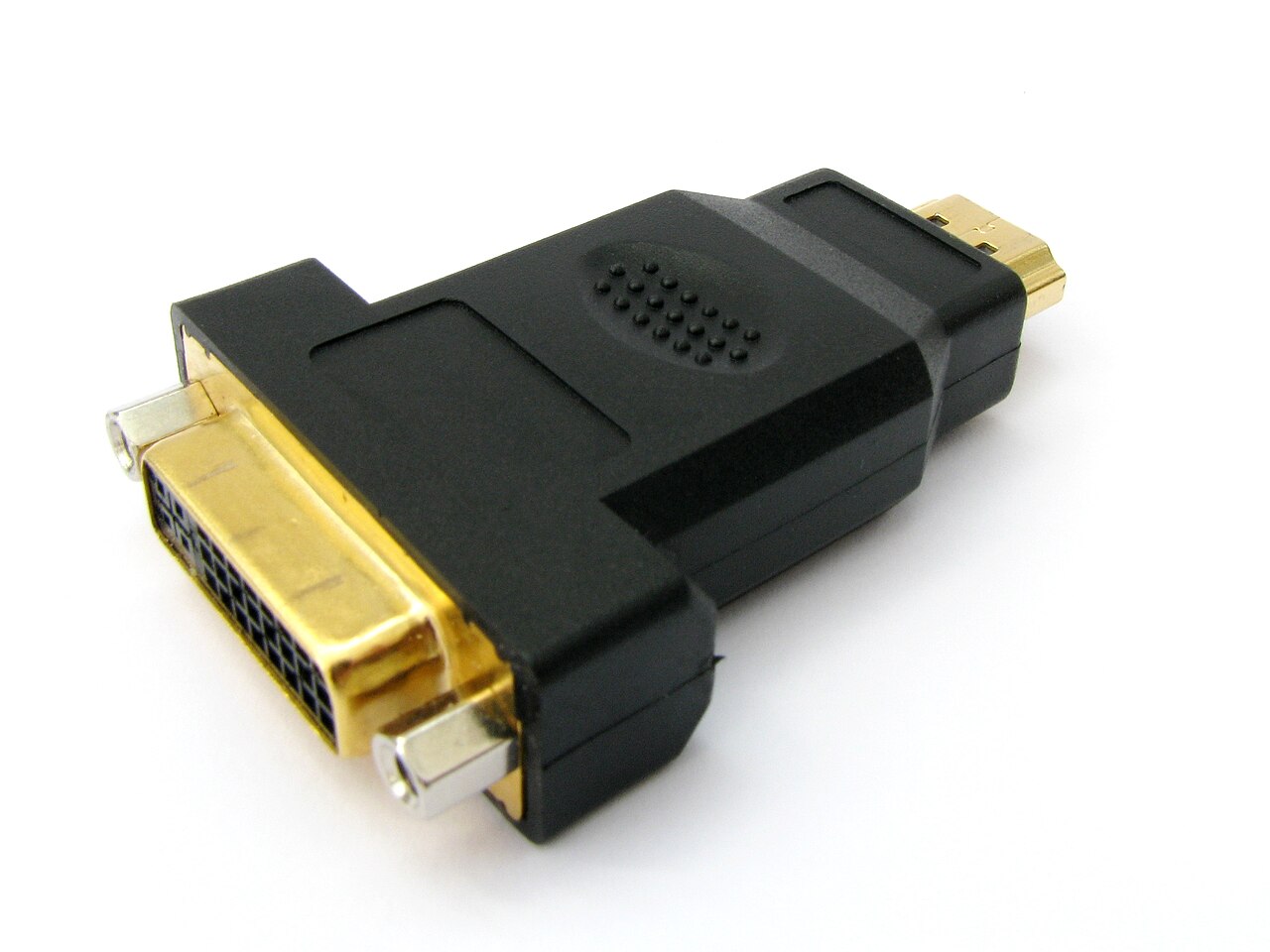

يمكن لأي محول DVI إلى HDMI أن يعمل كمحول HDMI إلى DVI (والعكس صحيح). ^[56] عادةً، يكون القيد الوحيد هو جنس موصلات المحول وجنس الكابلات والمقابس المستخدمة معه.

لا تتوفر الميزات الخاصة بـ HDMI، مثل التحكم عن بعد ونقل الصوت، في الأجهزة التي تستخدم إشارات DVI-D القديمة. ومع ذلك، تقوم العديد من الأجهزة بإخراج HDMI عبر موصل DVI (على سبيل المثال، بطاقات الفيديو من سلسلة ATI 3000 وسلسلة NVIDIA GTX 200 )، ^{[5] : تقريبًا. C  [57]} وقد تقبل بعض شاشات الوسائط المتعددة HDMI (بما في ذلك الصوت) عبر مدخل DVI. تختلف القدرات الدقيقة التي تتجاوز التوافق الأساسي. المحولات ثنائية الاتجاه بشكل عام.

حماية المحتوى الرقمي عالي النطاق الترددي (HDCP) هو شكل جديد من أشكال إدارة الحقوق الرقمية (DRM). ابتكرت شركة Intel التكنولوجيا الأصلية للتأكد من أن المحتوى الرقمي يتبع الإرشادات التي وضعتها مجموعة حماية المحتوى الرقمي.

يمكن أن يستخدم HDMI بروتوكول HDCP لتشفير الإشارة إذا لزم الأمر بواسطة جهاز المصدر. يتطلب نظام تشفير المحتوى (CSS) وحماية المحتوى للوسائط القابلة للتسجيل (CPRM) ونظام الوصول المتقدم للمحتوى (AACS) استخدام بروتوكول HDCP على HDMI عند تشغيل أقراص DVD Video و DVD Audio و HD DVD و Blu-ray Disc المشفرة . يتحكم بت مكرر HDCP في مصادقة وتبديل/توزيع إشارة HDMI. وفقًا لمواصفات HDCP 1.2 (بدءًا من HDMI CTS 1.3a)، يجب على أي نظام ينفذ بروتوكول HDCP القيام بذلك بطريقة متوافقة تمامًا. اختبار HDCP الذي كان في السابق متطلبًا فقط للاختبارات الاختيارية مثل برنامج اختبار "Simplay HD" أصبح الآن جزءًا من متطلبات امتثال HDMI. ^{[5] : §9.2  [58] [59]} يستوعب بروتوكول HDCP ما يصل إلى 127 جهازًا متصلًا بما يصل إلى 7 مستويات، باستخدام مزيج من المصادر والمصارف والمكررات. ^[60] مثال بسيط على ذلك هو العديد من أجهزة HDMI المتصلة بجهاز استقبال HDMI AV المتصل بشاشة HDMI. ^[60]

يمكن للأجهزة التي تسمى أجهزة نزع HDCP إزالة معلومات HDCP من إشارة الفيديو حتى يمكن تشغيل الفيديو على شاشات غير متوافقة مع HDCP، ^[61] على الرغم من أنه يجب عادةً توقيع نموذج الاستخدام العادل وعدم الإفصاح مع وكالة التسجيل قبل الاستخدام.

هناك خمسة أنواع من موصلات HDMI. يتم تعريف النوع A/B في مواصفات HDMI 1.0، ويتم تعريف النوع C في مواصفات HDMI 1.3، ويتم تعريف النوع D/E في مواصفات HDMI 1.4.

النوع أ؛ قياسي

الأبعاد الخارجية لموصل القابس (الذكر) هي 13.9 مم × 4.45 مم، والأبعاد الداخلية لموصل المقبس (الأنثى) هي 14 مم × 4.55 مم. ^{[5] : §4.1.9.2} يوجد 19 دبوسًا، مع عرض نطاق ترددي لحمل جميع أوضاع SDTV و EDTV و HDTV و UHD و4K. ^{[5] : §6.3} وهو متوافق كهربائيًا مع DVI-D أحادي الرابط . ^{[5] : §4.1.3}

النوع ب؛ رابط مزدوج

يبلغ حجم هذا الموصل 21.2 مم × 4.45 مم ويحتوي على 29 دبوسًا، يحمل ستة أزواج تفاضلية بدلاً من ثلاثة، للاستخدام مع شاشات عالية الدقة للغاية مثل WQUXGA (3840 × 2400). وهو متوافق كهربائيًا مع DVI-D ثنائي الوصلة ، ولكن اعتبارًا من أغسطس 2021 ^[تحديث]لم يتم استخدامه بعد في أي منتجات. ^{[ بحاجة لمصدر ]} مع تقديم HDMI 1.3، تجاوز الحد الأقصى لعرض النطاق الترددي لـ HDMI أحادي الوصلة عرض النطاق الترددي لـ DVI-D ثنائي الوصلة. اعتبارًا من HDMI 1.4، لم يتم تحديد تردد تقاطع معدل ساعة البكسل من رابط واحد إلى رابط مزدوج. ^{[51] : §§4.1.3، 4.1.9.4}

النوع C؛ صغير

هذا الموصل الصغير أصغر من القابس من النوع A، حيث يبلغ قياسه 10.42 مم × 2.42 مم ولكنه يتمتع بنفس تكوين 19 سنًا. ^{[5] : §§4.1.9.4، 4.1.9.6} وهو مخصص للأجهزة المحمولة. ^{[3] [5] : §4.1.1  [62]} الاختلافات هي أن جميع الإشارات الإيجابية للأزواج التفاضلية يتم تبديلها بالدرع المقابل لها، ويتم تعيين أرضي DDC/CEC على الدبوس 13 بدلاً من الدبوس 17، ويتم تعيين CEC على الدبوس 14 بدلاً من الدبوس 13، والدبوس المحجوز هو 17 بدلاً من الدبوس 14. ^{[5] : §4.1.10.5} يمكن توصيل موصل Mini من النوع C بموصل من النوع A باستخدام كبل من النوع A إلى النوع C. ^{[5] : §4.1.1  [62]}

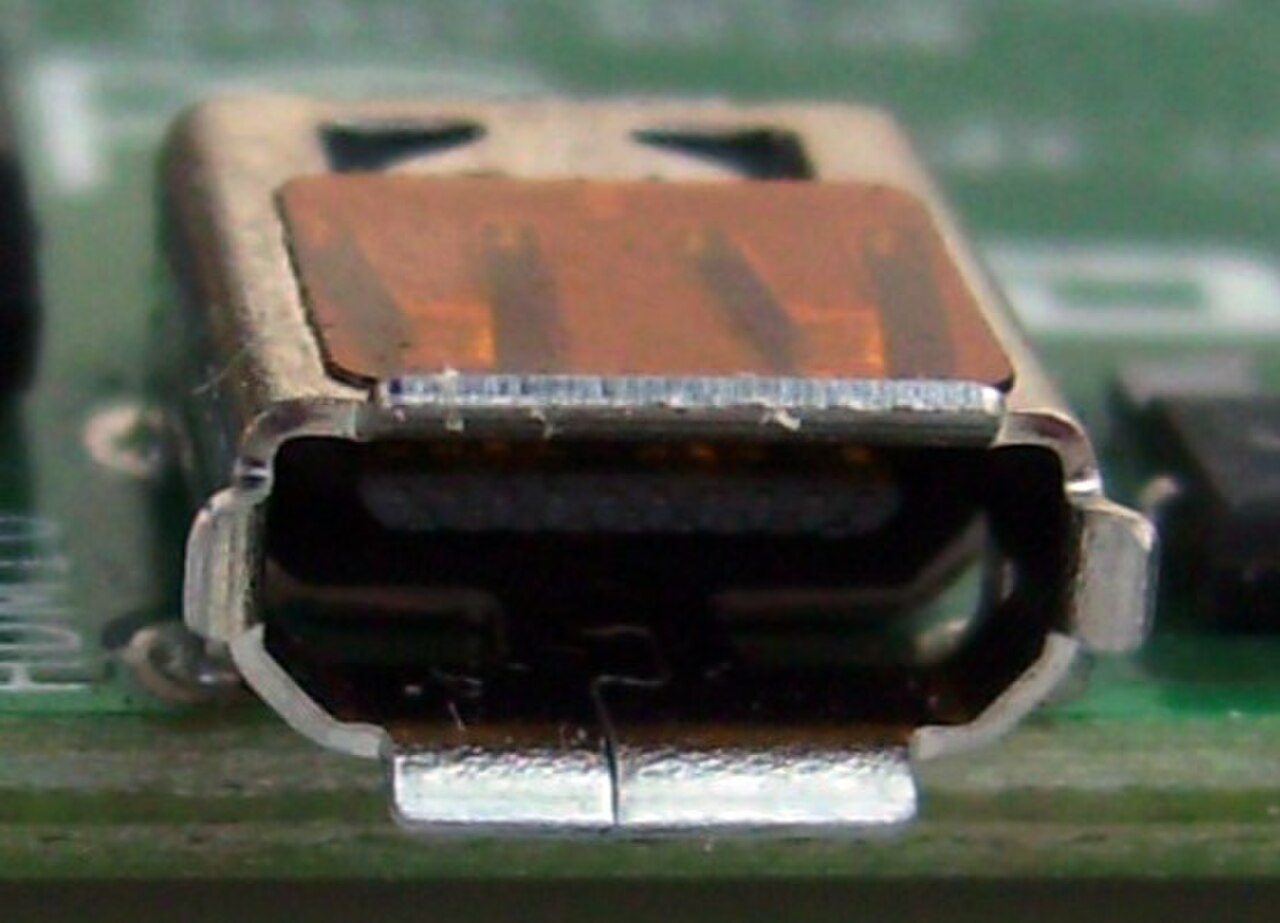

النوع د؛ ميكرو

يُقلص موصل Micro هذا حجم الموصل إلى شيء يشبه موصل micro-USB ، ^{[62] [63] [64]} بقياس 5.83 مم × 2.20 مم فقط ^{[65] : 36، الشكل 4.1.9.8} للمقارنة، يبلغ حجم موصل micro-USB 6.85 مم × 1.8 مم وموصل USB من النوع A يبلغ حجمه 11.5 مم × 4.5 مم. ويحتفظ بالمعيار 19 دبوسًا من النوعين A وC، لكن تعيين الدبوس يختلف عن كليهما. ^[66]

النوع E؛ السيارات

يحتوي نظام توصيل السيارات على علامة تبويب قفل لمنع اهتزاز الكابل وانفصاله وغلاف للمساعدة في منع الرطوبة والأوساخ من التداخل مع الإشارات. ^{[67] [68]}

يتيح وضع HDMI البديل للمستخدم توصيل موصل USB-C القابل للعكس بأجهزة مصدر HDMI (الهاتف المحمول والكمبيوتر اللوحي والكمبيوتر المحمول). يتصل هذا الكابل بأجهزة عرض الفيديو/الموزع باستخدام أي من موصلات HDMI الأصلية. هذا كابل HDMI، في هذه الحالة كابل USB-C إلى HDMI. ^[69]

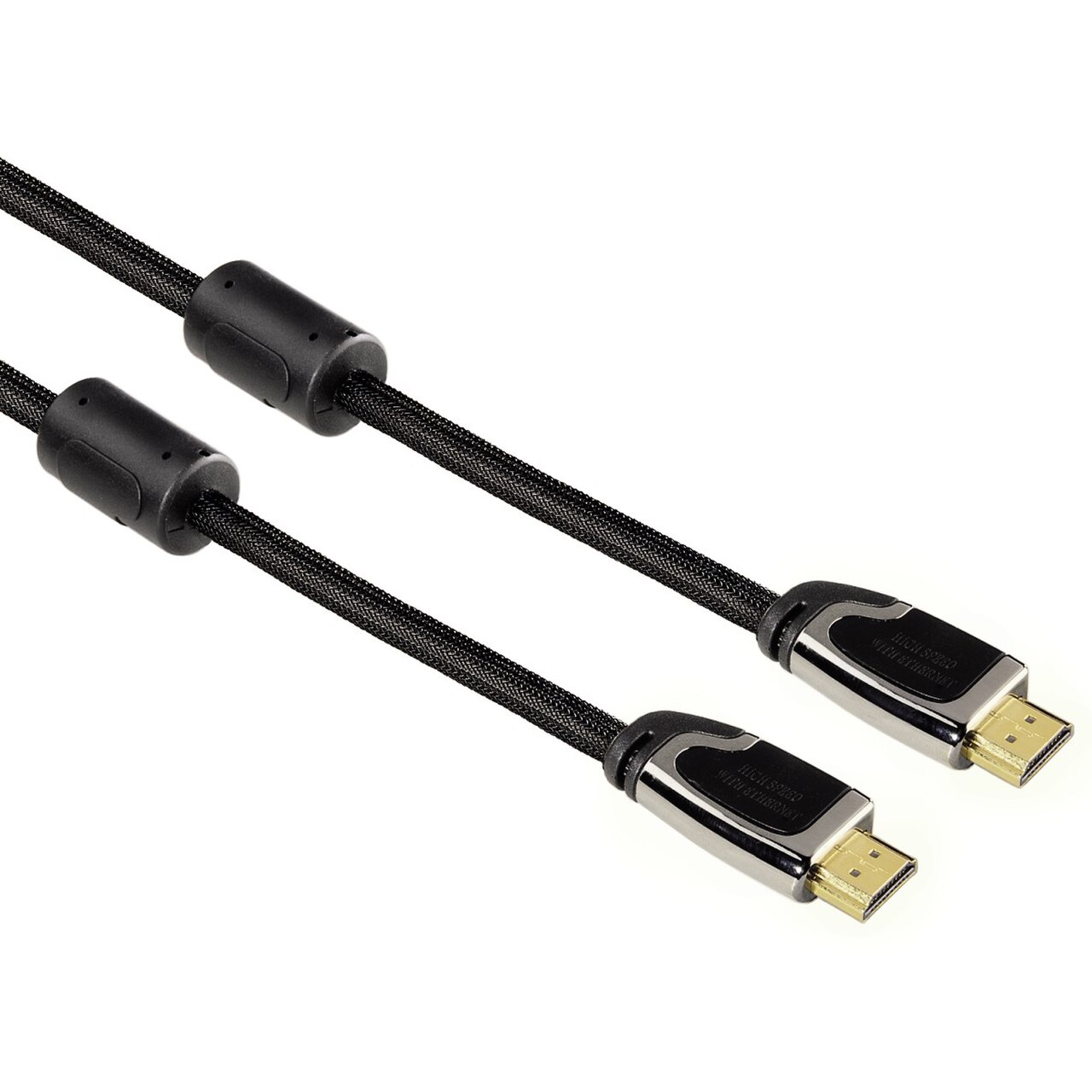

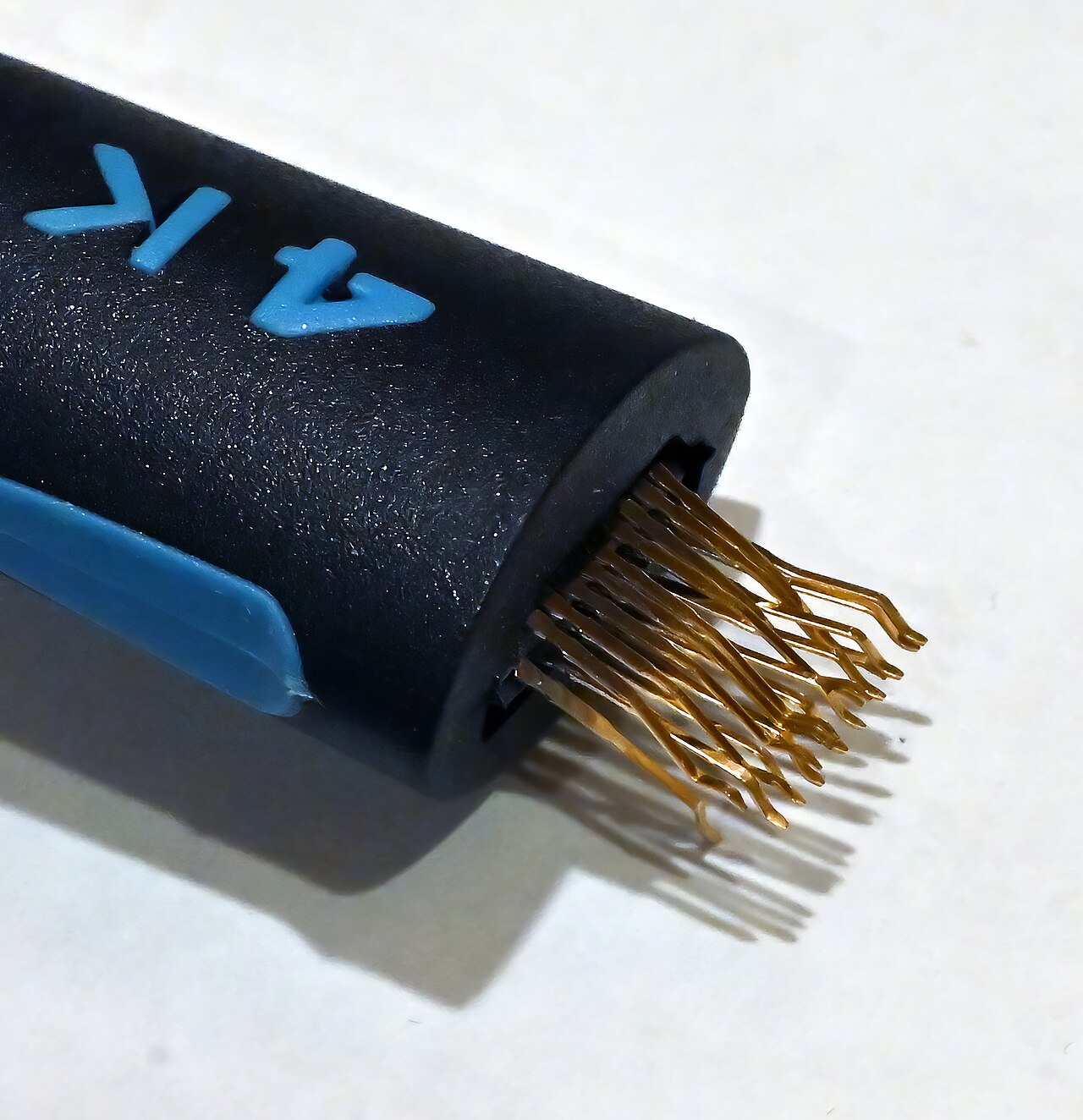

يتكون كابل HDMI من أربعة أزواج مجدولة محمية ، بممانعة من رتبة 100  Ω (±15%)، بالإضافة إلى سبعة موصلات منفصلة. تختلف كابلات HDMI مع Ethernet في أن ثلاثة من الموصلات المنفصلة تشكل بدلاً من ذلك زوجًا مجدولًا محميًا إضافيًا (مع أرضية CEC/DDC كدرع). ^{[51] : §HEAC-2.9}

على الرغم من عدم تحديد الحد الأقصى لطول كابل HDMI، فإن التوهين في الإشارة (يعتمد على جودة بناء الكابل والمواد الموصلة) يحد من الأطوال القابلة للاستخدام عمليًا ^{[70] [71]} ومن الصعب تحقيق الشهادة للأطوال التي تزيد عن 13 مترًا. ^[72] يحدد HDMI 1.3 فئتين من الكابلات: الكابلات المعتمدة من الفئة 1، والتي تم اختبارها عند 74.25 ميجا هرتز (والتي تشمل دقة مثل 720p60 و1080i60)، والكابلات المعتمدة من الفئة 2، والتي تم اختبارها عند 340 ميجا هرتز (والتي تشمل دقة مثل 1080p60 و4K30). ^{[5] : §4.2.6  [63] [73]} يتم تسويق كابلات HDMI من الفئة 1 على أنها "قياسية" وكابلات HDMI من الفئة 2 على أنها "عالية السرعة". ^[3] دخل دليل وضع العلامات الخاص بكابلات HDMI حيز التنفيذ في 17 أكتوبر 2008. ^{[74] [75]} يمكن لكابلات الفئة 1 و2 إما تلبية مواصفات المعلمات المطلوبة لانحراف الأزواج، والتداخل البعيد، والتوهين والمعاوقة التفاضلية، أو يمكنها تلبية متطلبات مخطط العين غير المتساوية/المتساوية المطلوبة. ^{[5] : §4.2.6} يمكن تصنيع كابل بطول حوالي 5 أمتار (16 قدمًا) وفقًا لمواصفات الفئة 1 بسهولة وبتكلفة زهيدة باستخدام موصلات مقاس 28  AWG (0.081 مم ² ). ^[70] مع بناء ومواد ذات جودة أفضل، بما في ذلك موصلات مقاس 24 AWG (0.205 مم ² )، يمكن لكابل HDMI الوصول إلى أطوال تصل إلى 15 مترًا (49 قدمًا). ^[70] يمكن للعديد من كابلات HDMI التي يقل طولها عن 5 أمتار والتي تم تصنيعها قبل مواصفات HDMI 1.3 أن تعمل ككابلات الفئة 2، ولكن الكابلات التي تم اختبارها للفئة 2 فقط هي التي تضمن عملها لأغراض الفئة 2. ^[76]

وفقًا لمواصفات HDMI 1.4، تم تعريف أنواع الكابلات التالية لـ HDMI بشكل عام: ^{[77] [78]}

• كابل HDMI القياسي – يصل إلى 1080i و 720p
• كابل HDMI قياسي مع إيثرنت
• كابل HDMI القياسي للسيارات
• كابل HDMI عالي السرعة – 1080 بكسل ، 4K 30  هرتز، ثلاثي الأبعاد وألوان عميقة
• كابل HDMI عالي السرعة مع إيثرنت

تم تقديم برنامج شهادة جديد في أكتوبر 2015 لإصدار شهادة تفيد بأن الكابلات تعمل بأقصى عرض نطاق ترددي يبلغ 18 جيجابت/ثانية وفقًا لمواصفات HDMI 2.0. ^[79] بالإضافة إلى توسيع مجموعة متطلبات اختبار الكابلات، يقدم برنامج الشهادة اختبار EMI لضمان تقليل الكابلات للتداخل مع الإشارات اللاسلكية. يتم تمييز هذه الكابلات بملصق مصادقة مضاد للتزييف ويتم تعريفها على النحو التالي: ^[80]

• كابل HDMI عالي السرعة
• كابل HDMI عالي السرعة مع إيثرنت

بالتزامن مع مواصفات HDMI 2.1، تم الإعلان عن فئة ثالثة من الكابلات في 4 يناير 2017، تسمى "48G". ^[81] يُعرف أيضًا باسم HDMI من الفئة 3 أو HDMI "عالي السرعة للغاية"، تم تصميم الكابل لدعم  عرض النطاق الترددي 48 جيجابت/ثانية لـ HDMI 2.1، ويدعم 4K و 5K و 8K و 10K عند 120  هرتز. ^[82] الكابل متوافق مع أجهزة HDMI السابقة، باستخدام موصلات HDMI من النوع A وC وD الموجودة، ويتضمن HDMI Ethernet.

• كابل HDMI فائق السرعة (كابل 48 جيجا بايت) - 4K و5K و8K و10K بتردد 120  هرتز

موسع HDMI هو جهاز واحد (أو زوج من الأجهزة) يعمل بمصدر طاقة خارجي أو بجهد 5 فولت تيار مستمر من مصدر HDMI. ^{[83] [84] [85]} يمكن أن تتسبب الكابلات الطويلة في عدم استقرار HDCP ووميض الشاشة، بسبب إشارة DDC الضعيفة التي يتطلبها HDCP. يجب دمج إشارات HDCP DDC مع إشارات فيديو TMDS للامتثال لمتطلبات HDCP لموسعات HDMI المستندة إلى كابل واحد من الفئة 5 / الفئة 6. ^{[86] [87]} تقدم العديد من الشركات مكبرات صوت وموازنات ومكررات يمكنها ربط العديد من كابلات HDMI القياسية معًا. تستخدم كابلات HDMI النشطة إلكترونيات داخل الكابل لتعزيز الإشارة والسماح بكابلات HDMI يصل طولها إلى 30 مترًا (98 قدمًا)؛ ^[83] يمكن أن تمتد تلك القائمة على HDBaseT إلى 100 متر؛ يمكن لموسعات HDMI المستندة إلى كابل مزدوج من الفئة 5 / الفئة 6 تمديد HDMI إلى 250 مترًا (820 قدمًا)؛ في حين أن موسعات HDMI المستندة إلى الألياف الضوئية يمكنها تمديد HDMI إلى 300 متر (980 قدمًا). ^{[84] [85]}

لا تعد مواصفات HDMI معيارًا مفتوحًا؛ إذ يتعين على الشركات المصنعة الحصول على ترخيص من HDMI LA حتى تتمكن من تنفيذ HDMI في أي منتج أو مكون. وتُعرف الشركات التي حصلت على ترخيص من HDMI LA باسم HDMI Adopters. ^[88]

DVI هي الواجهة الوحيدة التي لا تتطلب ترخيصًا للربط مع HDMI. ^{[ بحاجة لمصدر ]}

في حين أن الإصدارات السابقة من مواصفات HDMI متاحة للتنزيل للعامة، فإن المستخدمين فقط هم من يمكنهم الوصول إلى أحدث المعايير (HDMI 1.4b/2.1). فقط المستخدمين هم من يمكنهم الوصول إلى مواصفات اختبار الامتثال (CTS) المستخدمة للامتثال والشهادة. اختبار الامتثال مطلوب قبل أن يتم بيع أي منتج HDMI بشكل قانوني.

• يتمتع المتبنون بحقوق الملكية الفكرية بموجب اتفاقية المتبني.
• يتلقى المتبنون الحق في استخدام شعارات HDMI وعلاماتها التجارية على منتجاتهم وموادهم التسويقية.
• يتم إدراج المتبنين على موقع HDMI الإلكتروني.
• تتم إدراج المنتجات من المتبنين وتسويقها في قاعدة بيانات البحث عن منتجات HDMI الرسمية.
• ويحصل المتبنون على مزيد من التعرض من خلال التسويق المشترك، مثل مؤتمر مطوري HDMI السنوي وندوات التكنولوجيا.

هناك هيكلان للرسوم السنوية مرتبطان بكونك من مستخدمي HDMI:

• اتفاقية اعتماد HDMI ذات الحجم الكبير (أكثر من 10000 وحدة) - 10000 دولار أمريكي سنويًا. ^[89]
• اتفاقية اعتماد HDMI للوحدات منخفضة الحجم (10000 وحدة أو أقل) - 5000 دولار أمريكي بالإضافة إلى رسوم إدارية ثابتة قدرها 1 دولار أمريكي لكل وحدة. ^[89]

يجب دفع الرسوم السنوية عند تنفيذ اتفاقية المتبني، ويجب دفعها في الذكرى السنوية لهذا التاريخ من كل عام بعد ذلك.

هيكل رسوم الإتاوة هو نفسه لجميع المجلدات. الإتاوة المتغيرة التالية لكل وحدة تعتمد على الجهاز ولا تعتمد على عدد المنافذ أو الرقائق أو الموصلات:

• 0.15 دولار أمريكي – لكل منتج مرخص للمستخدم النهائي ^[89]
• 0.05 دولار أمريكي – إذا تم استخدام شعار HDMI على المنتج والمواد الترويجية، تنخفض رسوم الوحدة من 0.15 دولار أمريكي إلى 0.05 دولار أمريكي . ^[89]
• 0.04 دولار أمريكي – إذا تم تنفيذ HDCP واستخدام شعار HDMI، تنخفض الرسوم لكل وحدة من 0.05 دولار أمريكي إلى 0.04 دولار أمريكي . ^[89]

يتطلب استخدام شعار HDMI إجراء اختبارات الامتثال. ويتعين على المستخدمين ترخيص HDCP بشكل منفصل.

لا يتم دفع رسوم ملكية HDMI إلا على المنتجات المرخصة التي سيتم بيعها على أساس مستقل (أي تلك التي لا يتم دمجها في منتج مرخص آخر يخضع لرسوم ملكية HDMI). على سبيل المثال، إذا تم بيع كابل أو IC إلى أحد المستخدمين الذين قاموا بعد ذلك بتضمينه في جهاز تلفاز يخضع لرسوم ملكية، فلن يدفع صانع الكابل أو IC رسوم ملكية، وستدفع الشركة المصنعة للتلفاز رسوم الملكية على المنتج النهائي. إذا تم بيع الكابل مباشرة إلى المستهلكين، فسيكون الكابل خاضعًا لرسوم ملكية. ^[89]

تم تصميم أجهزة وكابلات HDMI بناءً على مواصفات HDMI، وهي وثيقة نشرتها هيئة ترخيص HDMI (حتى الإصدار 1.4b) أو منتدى HDMI (من الإصدار 2.0 فصاعدًا). ​​تحدد مواصفات HDMI الحد الأدنى من المتطلبات الأساسية التي يجب أن تلتزم بها جميع أجهزة HDMI من أجل التشغيل البيني، بالإضافة إلى مجموعة كبيرة من الميزات الاختيارية التي قد تدعمها أجهزة HDMI. يتم تحديث المواصفات بشكل دوري لإضافة توضيحات أو تحديد قدرات جديدة قد تنفذها أجهزة HDMI. تعمل كل نسخة جديدة من المواصفات على توسيع قائمة الميزات المحتملة، لكنها لا تلزم بدعم الميزات الجديدة في جميع الأجهزة أو إنشاء أي "فئات" من منتجات HDMI التي يجب أن تدعم قدرات معينة. لا تشير أرقام الإصدارات إلى فئات أو مستويات المنتجات ذات مستويات معينة من دعم الميزات، وعلى هذا النحو، فإن "أرقام إصدارات" مواصفات HDMI ليست طريقة لوصف الدعم لميزات معينة أو وصف قدرات جهاز أو كابل HDMI. ^{[90] [91] [92]}

في عام 2009، حظرت هيئة ترخيص HDMI استخدام "أرقام الإصدار" في وضع العلامات على منتجات HDMI. ^[93] وبدلاً من ذلك، يجب أن تعلن أجهزة HDMI صراحةً عن الميزات والقدرات التي تدعمها. بالنسبة لكابلات HDMI، تم إنشاء نظام تصنيف السرعة لأن دعم الميزات لا يعتمد على الكابل (باستثناء Ethernet وARC المضمنين)؛ يؤثر الكابل فقط على أقصى سرعة ممكنة للاتصال. ^[91] يجب وضع علامة على كابلات HDMI بشهادة السرعة المناسبة (أي السرعة القياسية أو السرعة العالية أو السرعة الفائقة)، وليس "رقم الإصدار". ^[90]

تم إصدار HDMI 1.0 في 9 ديسمبر 2002، وهو عبارة عن واجهة توصيل صوت/فيديو رقمية بكابل واحد. تعتمد بنية الوصلة على DVI، باستخدام نفس تنسيق نقل الفيديو تمامًا ولكن إرسال الصوت والبيانات المساعدة الأخرى أثناء فترات التعتيم لتدفق الفيديو. يسمح HDMI 1.0 بساعة TMDS قصوى تبلغ 165  ميجا هرتز (نطاق ترددي 4.95 جيجابت/ثانية لكل وصلة)، مثل DVI. يحدد موصلين يسميان النوع A والنوع B، مع توصيلات تعتمد على موصلات Single-Link DVI-D وDual-Link DVI-D على التوالي، على الرغم من أن موصل النوع B لم يستخدم مطلقًا في أي منتجات تجارية. يستخدم HDMI 1.0 ترميز TMDS لنقل الفيديو، مما يمنحه عرض نطاق فيديو يبلغ 3.96 جيجابت/ثانية ( 1920 × 1080 أو 1920 × 1200 عند 60 هرتز) و8 قنوات LPCM/192  كيلو هرتز /صوت 24 بت. يتطلب HDMI 1.0 دعم فيديو RGB، مع دعم اختياري لـ Y′C _B C _R 4:4:4 و4:2:2 (إلزامي إذا كان الجهاز يدعم Y′C _B C _R على واجهات أخرى). يُسمح بعمق لون يبلغ 10 بت لكل قناة (30 بت/بكسل) أو 12 بت لكل قناة (36 بت/بكسل) عند استخدام أخذ العينات الفرعية 4:2:2، ولكن يُسمح بعمق لون يبلغ 8 بت لكل قناة (24 بت/بكسل) فقط عند استخدام RGB أو Y′C _B C _R 4:4:4. يتم دعم مساحات الألوان Rec. 601 و Rec. 709 فقط . يسمح HDMI 1.0 بتنسيقات فيديو محددة مسبقًا فقط، بما في ذلك جميع التنسيقات المحددة في EIA/CEA-861-B وبعض التنسيقات الإضافية المدرجة في مواصفات HDMI نفسها. يجب أن تكون جميع مصادر/مصارف HDMI قادرة أيضًا على إرسال/استقبال فيديو DVI أحادي الرابط الأصلي وأن تكون متوافقة تمامًا مع مواصفات DVI. ^[94]

تم إصدار HDMI 1.1 في 20 مايو 2004، وتمت إضافة الدعم لـ DVD-Audio .

تم إصدار HDMI 1.2 في 8 أغسطس 2005، وأضاف خيار One Bit Audio، المستخدم على أقراص Super Audio CDs ، بما يصل إلى 8 قنوات. لجعل HDMI أكثر ملاءمة للاستخدام على أجهزة الكمبيوتر، أزال الإصدار 1.2 أيضًا الشرط الذي ينص على استخدام التنسيقات المدعومة صراحةً فقط. أضاف القدرة على تمكين الشركات المصنعة من إنشاء تنسيقات خاصة بالبائع، مما يسمح بأي دقة ومعدل تحديث عشوائي بدلاً من الاقتصار على قائمة محددة مسبقًا من التنسيقات المدعومة. بالإضافة إلى ذلك، أضاف دعمًا صريحًا للعديد من التنسيقات الجديدة بما في ذلك 720 بكسل عند 100 و120 هرتز وخفف متطلبات دعم تنسيق البكسل بحيث لا تكون المصادر ذات خرج RGB الأصلي فقط (مصادر الكمبيوتر الشخصي) مطلوبة لدعم خرج Y′C _B C _R. ^{[95] : §6.2.3}

تم إصدار HDMI 1.2a في 14 ديسمبر 2005 وهو يحدد بالكامل ميزات التحكم الإلكتروني للمستهلك (CEC) ومجموعات الأوامر واختبارات الامتثال لـ CEC. ^[95]

تم إصدار HDMI 1.3 في 22 يونيو 2006، وزاد من الحد الأقصى لساعة TMDS إلى 340 ميجا هرتز (10.2 جيجابت/ثانية). ^{[5] [38] [96]} مثل الإصدارات السابقة، فإنه يستخدم ترميز TMDS، مما يمنحه عرض نطاق فيديو أقصى يبلغ 8.16 جيجابت/ثانية (يكفي لـ 1920 × 1080 عند 144 هرتز أو 2560 × 1440 عند 75 هرتز). وأضاف دعمًا لعمق ألوان 10 بت لكل قناة و12 بت لكل قناة و16 بت لكل قناة (30 و36 و48 بت/بكسل)، والذي يُسمى اللون العميق . كما أضاف دعمًا لمساحة ألوان xvYCC ، بالإضافة إلى مساحات ألوان ITU-R BT.601 وBT.709 التي تدعمها الإصدارات السابقة، وأضاف القدرة على حمل البيانات الوصفية التي تحدد حدود نطاق الألوان. كما يسمح اختياريًا بإخراج تدفقات Dolby TrueHD و DTS-HD Master Audio للفك الخارجي بواسطة أجهزة استقبال AV. ^[97] كما أنه يشتمل على إمكانية المزامنة الصوتية التلقائية ( مزامنة الصوت والفيديو ). ^[38] وقد حدد فئتي الكابل 1 و 2، حيث تم اختبار كابل الفئة 1 حتى 74.25 ميجا هرتز واختبار كابل الفئة 2 حتى 340 ميجا هرتز. ^{[5] : §4.2.6} كما أضاف موصل HDMI الجديد من النوع C "Mini" للأجهزة المحمولة. ^{[5] : §4.1.1  [98]}

تم إصدار HDMI 1.3a في 10 نوفمبر 2006، وكان به تعديلات على الكابل والمصب لنوع HDMI C، وتوصيات إنهاء المصدر، وإزالة حدود وقت الارتفاع/الهبوط الأدنى والحد الأقصى. كما قام بتغيير حدود سعة CEC، وتم إرجاع أوامر CEC للتحكم في المؤقت في شكل معدل، مع إضافة أوامر التحكم في الصوت. كما أضاف القدرة الاختيارية على بث SACD بتنسيق DST بت ستريم بدلاً من DSD الخام غير المضغوط. ^[5] يتوفر HDMI 1.3a للتنزيل مجانًا، بعد التسجيل. ^[99]

تم إصدار HDMI 1.4 في 5 يونيو 2009، وظهر لأول مرة في السوق بعد الربع الثاني من عام 2009. ^{[63] [100] [101]} مع الاحتفاظ بعرض النطاق الترددي للإصدار السابق، حدد HDMI 1.4 توقيتات موحدة لاستخدامها لـ 4096  ×  2160 عند 24  هرتز، و3840  ×  2160 عند 24 و25 و30  هرتز، وأضاف دعمًا صريحًا لـ 1920  ×  1080 عند 120  هرتز مع توقيتات CTA-861. ^{[65] : §6.3.2} كما أضاف قناة HDMI Ethernet (HEC) التي تستوعب  اتصال Ethernet بسرعة 100 ميجابت/ثانية بين جهازين متصلين عبر HDMI حتى يتمكنا من مشاركة اتصال بالإنترنت، ^[43] قدم قناة إرجاع صوتية (ARC)، ^[41] 3D Over HDMI، وموصل Micro HDMI جديد، ومجموعة موسعة من مساحات الألوان مع إضافة sYCC601 و Adobe RGB وAdobe YCC601 ونظام اتصال السيارات. ^{[63] [102] [103] [104] [105]} حدد HDMI 1.4 العديد من تنسيقات ثلاثية الأبعاد المجسمة بما في ذلك البديل الميداني (المتشابك)، وتعبئة الإطارات (تنسيق كامل الدقة من أعلى إلى أسفل)، والبديل الخطي الكامل، والنصف جنبًا إلى جنب، والكامل جنبًا إلى جنب، و 2D + العمق ، و2D + العمق + الرسومات + عمق الرسومات ( WOWvx ). ^{[62] [106] [107]} يتطلب HDMI 1.4 أن تنفذ شاشات العرض ثلاثية الأبعاد تنسيق حزم الإطارات ثلاثي الأبعاد إما بدقة 720p50 و1080p24 أو 720p60 و1080p24. ^[107] تعمل كبلات HDMI عالية السرعة كما هو محدد في HDMI 1.3 مع جميع ميزات HDMI 1.4 باستثناء قناة HDMI Ethernet، والتي تتطلب كبل HDMI عالي السرعة الجديد مع Ethernet المحدد في HDMI 1.4. ^{[62] [106] [107]}

تم إصدار HDMI 1.4a في 4 مارس 2010، وأضاف تنسيقين ثلاثي الأبعاد إلزاميين لمحتوى البث، والذي تم تأجيله مع HDMI 1.4 في انتظار اتجاه سوق البث ثلاثي الأبعاد. ^{[108] [109]} حدد HDMI 1.4a تنسيقات ثلاثية الأبعاد إلزامية لمحتوى البث والألعاب والأفلام. ^[108] يتطلب HDMI 1.4a أن تنفذ شاشات العرض ثلاثية الأبعاد تنسيق حزم الإطارات ثلاثي الأبعاد إما بدقة 720p50 و1080p24 أو 720p60 و1080p24، جنبًا إلى جنب أفقيًا إما بدقة 1080i50 أو 1080i60، ومن أعلى وأسفل إما بدقة 720p50 و1080p24 أو 720p60 و1080p24. ^[109]

تم إصدار HDMI 1.4b في 11 أكتوبر 2011، ^[110] حيث احتوى فقط على توضيحات طفيفة لوثيقة 1.4a. HDMI 1.4b هو الإصدار الأخير من المعيار الذي تتحمل HDMI LA مسؤوليته. يتم إنتاج جميع الإصدارات اللاحقة من مواصفات HDMI بواسطة منتدى HDMI، الذي تم إنشاؤه في 25 أكتوبر 2011. ^{[34] [111]}

تم إصدار HDMI 2.0، والذي يشار إليه من قبل بعض الشركات المصنعة باسم HDMI UHD ، في 4 سبتمبر 2013. ^[112]

يزيد HDMI 2.0 من الحد الأقصى للنطاق الترددي إلى 18.0 جيجابت/ثانية. ^{[112] [113] [114]} يستخدم HDMI 2.0 ترميز TMDS لنقل الفيديو مثل الإصدارات السابقة، مما يمنحه أقصى نطاق ترددي للفيديو يبلغ 14.4 جيجابت/ثانية. يتيح هذا لـ HDMI 2.0 حمل فيديو 4K بتردد 60 هرتز مع عمق ألوان 24 بت/بيكسل. ^{[112] [115] [116]} تتضمن الميزات الأخرى لـ HDMI 2.0 دعم Rec. مساحة ألوان 2020 ، ما يصل إلى 32 قناة صوتية، ما يصل إلى تردد عينة صوتية 1536 كيلو هرتز، تدفقات فيديو مزدوجة لمستخدمين متعددين على نفس الشاشة، ما يصل إلى أربعة تدفقات صوتية، أخذ عينات فرعية من اللون 4:2:0، تنسيقات ثلاثية الأبعاد بمعدل 25 إطارًا في الثانية، دعم نسبة العرض إلى الارتفاع 21:9، المزامنة الديناميكية لتدفقات الفيديو والصوت، معايير الصوت HE-AAC و DRA ، قدرة ثلاثية الأبعاد محسّنة، ووظائف CEC إضافية. ^{[112] [117] [118]}

تم إصدار HDMI 2.0a في 8 أبريل 2015، وأضاف دعمًا لفيديو النطاق الديناميكي العالي (HDR) مع بيانات وصفية ثابتة. ^[119]

تم إصدار HDMI 2.0b في مارس 2016. ^[120] دعم HDMI 2.0b في البداية نفس معيار HDR10 مثل HDMI 2.0a كما هو محدد في مواصفات CTA-861.3. ^[117] في ديسمبر 2016، تمت إضافة دعم إضافي لنقل فيديو HDR إلى HDMI 2.0b في مواصفات CTA-861-G، والتي توسع إشارات البيانات الوصفية الثابتة لتشمل هجين لوغاريتم جاما (HLG). ^{[117] [121] [122]}

تم الإعلان رسميًا عن HDMI 2.1 بواسطة منتدى HDMI في  4 يناير 2017، ^{[81] [82]} وتم إصداره في 28 نوفمبر 2017. ^[123] ويضيف دعمًا لدقة أعلى ومعدلات تحديث أعلى، بما في ذلك 4K 120  هرتز و 8K 60  هرتز. يقدم HDMI 2.1 أيضًا فئة جديدة من كابلات HDMI تسمى Ultra High Speed ​​(يشار إليها باسم 48G أثناء التطوير)، والتي تشهد على الكابلات بالسرعات العالية الجديدة التي تتطلبها هذه التنسيقات. كابلات HDMI فائقة السرعة متوافقة مع أجهزة HDMI القديمة، والكابلات القديمة متوافقة مع أجهزة HDMI 2.1 الجديدة، على الرغم من أن  النطاق الترددي الكامل 48 جيجابت/ثانية مدعوم فقط بالكابلات الجديدة.

قد لا تتمكن بعض الأنظمة من استخدام HDMI 2.1 لأن منتدى HDMI يمنع استخدامه في التطبيقات مفتوحة المصدر (مثل برامج التشغيل مفتوحة المصدر لنظام Linux). قد يحتاج مستخدمو هذه الأنظمة إلى استخدام DisplayPort بدلاً من ذلك للوصول إلى دقة وسرعات عالية. ^[124]

تمت إضافة الميزات التالية إلى مواصفات HDMI 2.1: ^{[123] [125]}

• أقصى تنسيق مدعوم هو 10K عند 120  هرتز
• HDR الديناميكي لتحديد بيانات HDR الوصفية على أساس مشهد تلو الآخر أو حتى إطار تلو الآخر
  • ملاحظة: في حين قام HDMI 2.1 بتوحيد نقل بيانات HDR الديناميكية عبر HDMI، إلا أنه في الواقع قام فقط بتوحيد واجهات البيانات الديناميكية المستخدمة بالفعل بواسطة Dolby Vision و HDR10+ في HDMI 2.0، وهذا هو السبب في أن Dolby Vision ولا HDR10+ يتطلبان HDMI 2.1 للعمل بشكل صحيح. ^[126]
• يتم استخدام Display Stream Compression (DSC) 1.2 لتنسيقات الفيديو الأعلى من 8K مع أخذ عينات فرعية من اللون 4:2:0
• معدل إطارات مرتفع (HFR) لدقة 4K و8K و10K، مما يضيف دعمًا لمعدلات التحديث التي تصل إلى 120  هرتز
• قناة إرجاع الصوت المحسنة (eARC) لتنسيقات الصوت القائمة على الكائنات مثل Dolby Atmos و DTS:X
• ميزات تحسين معدل التحديث وتقليل زمن الوصول:
  • يقلل معدل التحديث المتغير (VRR) أو يزيل التأخير والتلعثم وتمزق الإطارات للحصول على حركة أكثر سلاسة في الألعاب
  • يعمل التبديل السريع للوسائط (QMS) للأفلام والفيديو على التخلص من التأخير الذي قد يؤدي إلى ظهور شاشات فارغة قبل بدء عرض المحتوى
  • تقلل تقنية Quick Frame Transport (QFT) من زمن الوصول عن طريق إرسال الصور الفردية عبر رابط HDMI بأسرع ما يمكن عندما تدعم أجهزة الرابط نطاق ترددي أكبر من الحد الأدنى المطلوب لدقة ومعدل إطارات المحتوى. مع تقنية QFT، تصل الصور الفردية في وقت مبكر ويمكن إيقاف تشغيل بعض وحدات الأجهزة بالكامل لفترات زمنية أطول بين الصور لتقليل توليد الحرارة وإطالة عمر البطارية.
• وضع زمن الوصول المنخفض التلقائي (ALLM) – عندما يدعم جهاز العرض خيار تحسين معالجة البكسل للحصول على أفضل زمن وصول أو أفضل معالجة للبكسل، يسمح ALLM لجهاز مصدر HDMI الحالي بالاختيار تلقائيًا، بناءً على فهمه الأفضل لطبيعة المحتوى الخاص به، الوضع الذي من المرجح أن يفضله المستخدم.

قد تتطلب تنسيقات الفيديو التي تتطلب نطاق ترددي أكبر من 18.0  جيجابت/ثانية (4K 60  هرتز 8  بت لكل قناة RGB)، مثل 4K 60  هرتز 10  بت لكل قناة (HDR)، و4K 120  هرتز، و8K 60  هرتز، كبلات "السرعة الفائقة" أو "السرعة الفائقة مع إيثرنت" الجديدة. ^[82] يتم دعم الميزات الجديدة الأخرى لـ HDMI 2.1 بكبلات HDMI الحالية.

يتم تحقيق الزيادة في الحد الأقصى لعرض النطاق الترددي من خلال زيادة كل من معدل بت قنوات البيانات وعدد القنوات. تستخدم إصدارات HDMI السابقة ثلاث قنوات بيانات (تعمل كل منها بسرعة تصل إلى 6.0  جيجابت/ثانية في HDMI 2.0، أو حتى 3.4  جيجابت/ثانية في HDMI 1.4)، مع قناة إضافية لإشارة ساعة TMDS، والتي تعمل بسرعة جزء بسيط من سرعة قناة البيانات (عُشر السرعة، أو حتى 340  ميجاهرتز، لمعدلات الإشارة حتى 3.4  جيجابت/ثانية؛ وواحد على أربعين السرعة، أو حتى 150  ميجاهرتز، لمعدلات الإشارة بين 3.4 و6.0  جيجابت/ثانية). يضاعف HDMI 2.1 معدل إشارات قنوات البيانات إلى 12  جيجابت/ثانية. تم تغيير بنية البيانات لاستخدام تنسيق جديد قائم على الحزمة مع إشارة ساعة مدمجة، مما يسمح باستخدام ما كان يُعرف سابقًا بقناة ساعة TMDS كقناة بيانات رابعة بدلاً من ذلك، مما يزيد من معدل الإشارة عبر تلك القناة إلى 12  جيجابت/ثانية أيضًا. تزيد هذه التغييرات من النطاق الترددي الإجمالي من 18.0  جيجابت/ثانية (3 × 6.0  جيجابت/ثانية) إلى 48.0  جيجابت/ثانية (4 × 12.0  جيجابت/ثانية)، وهو تحسن في النطاق الترددي بمقدار 2.66 مرة. بالإضافة إلى ذلك، يتم نقل البيانات بكفاءة أكبر باستخدام مخطط ترميز 16b/18b، والذي يستخدم نسبة أكبر من النطاق الترددي للبيانات بدلاً من موازنة التيار المستمر مقارنة بمخطط TMDS المستخدم في الإصدارات السابقة (88.8 ٪ مقارنة بـ 80٪). يؤدي هذا، بالاقتران مع عرض النطاق الترددي 2.66x، إلى رفع الحد الأقصى لمعدل البيانات في HDMI 2.1 من 14.4  جيجابت/ثانية إلى 42.6 جيجابت  /ثانية. وبطرح النفقات العامة لتصحيح الخطأ الأمامي، يبلغ معدل البيانات القابل للاستخدام حوالي 42.0  جيجابت/ثانية، أي حوالي 2.92x معدل البيانات في HDMI 2.0. ^{[127] [128]}

إن عرض النطاق الترددي 48  جيجابت/ثانية الذي يوفره HDMI 2.1 كافٍ لدقة 8K عند حوالي 50  هرتز، مع 8  بت لكل قناة RGB أو Y′C _B C _R 4:4:4 لون. لتحقيق تنسيقات أعلى، يمكن لـ HDMI 2.1 استخدام ضغط دفق العرض (DSC) بنسبة ضغط تصل إلى 3∶1. باستخدام DSC، تكون التنسيقات التي تصل إلى 8K ( 7680 × 4320 ) 120  هرتز أو 10K ( 10240 × 4320 ) 100  هرتز عند 8  بت لكل قناة RGB/4:4:4 ممكنة. يمكن أن يسمح استخدام Y′C _B C _R مع أخذ عينات فرعية من اللون 4:2:2 أو 4:2:0 مع DSC بتنسيقات أعلى. ^[125]

تم إصدار HDMI 2.1a في 15 فبراير 2022، وأضاف دعمًا لـ Source-Based Tone Mapping (SBTM). ^{[129] [130]}

تم إصدار HDMI 2.1b في 10 أغسطس 2023. ^[131]

	نسخة HDMI
	1.0–1.2أ	1.3–1.3أ	1.4–1.4ب	2.0–2.0ب	2.1–2.1ب
تاريخ الافراج عنه	ديسمبر 2002 (1.0) [132] مايو 2004 (1.1) أغسطس 2005 (1.2) [133] ديسمبر 2005 (1.2أ) [134]	يونيو 2006 (1.3) [135] نوفمبر 2006 (1.3أ) [5]	يونيو 2009 (1.4) [136] مارس 2010 (1.4أ) [108] أكتوبر 2011 (1.4ب)	سبتمبر 2013 (2.0) [112] أبريل 2015 (2.0أ) [137] مارس 2016 (2.0ب)	نوفمبر 2017 (2.1) [138] فبراير 2022 (2.1أ) [129] أغسطس 2023 (2.1ب) [139]
مواصفات الإشارة
الحد الأقصى لمعدل نقل البيانات (جيجابت/ثانية) [أ]	4.95	10.2	10.2	18.0	48.0
الحد الأقصى لمعدل البيانات (جيجابت/ثانية) [ب]	3.96	8.16	8.16	14.4	42.0
الحد الأقصى لمعدل أحرف TMDS (MHz) [c]	165 [94] : §3	340 [135]	340	600 [113] : §6.1.1	—
قنوات البيانات	3	3	3	3	4
مخطط الترميز [د]	TMDS [94] : §5.1	تي ام دي اس	تي ام دي اس	تي ام دي اس	16ب/18ب [128]
كفاءة الترميز	80%	80%	80%	80%	88. 8 %
ضغط	-	-	-	-	DSC 1.2a (اختياري) [140] [141]
دعم تنسيق الألوان
اللون الأحمر والأخضر والأزرق	نعم [94] : §6.2.3	نعم	نعم	نعم	نعم
Y′C B C R 4:4:4	نعم [94] : §6.2.3	نعم	نعم	نعم	نعم
Y′C B C R 4:2:2	نعم [94] : §6.2.3	نعم	نعم	نعم	نعم
Y′C B C R 4:2:0	لا	لا	لا [هـ]	نعم [113] : §7.1	نعم
دعم عمق اللون
0 8  بت لكل قناة (24  بت/بكسل)	نعم [94] : §3	نعم	نعم	نعم	نعم
10  بت لكل بكسل (30  بت/بكسل)	نعم [ف]	نعم	نعم	نعم	نعم
12  بت لكل قناة (36  بت/بكسل)	نعم [ف]	نعم	نعم	نعم	نعم
16  بت لكل قناة (48  بت/بكسل)	لا	نعم [5] : §6.5	نعم	نعم	نعم
دعم مساحة الألوان
سمبتي 170م	نعم [94] : §6.7.1	نعم	نعم	نعم	نعم
ITU-R BT.601	نعم [94] : §6.7.1	نعم	نعم	نعم	نعم
ITU-R BT.709	نعم [94] : §6.7.2	نعم	نعم	نعم	نعم
إس آر جي بي	لا	نعم [5] : §6.7.1.3	نعم	نعم	نعم
xvYCC ( 601 و 709 )	لا	نعم [5] : §6.7.2.3	نعم	نعم	نعم
سYCC 601 [ج]	لا	لا	نعم [65] : §6.7.2.4	نعم	نعم
أدوبي YCC 601 [ح]	لا	لا	نعم [65] : §6.7.2.5	نعم	نعم
أدوبي آر جي بي (1998)	لا	لا	نعم [65] : §6.7.2.5	نعم	نعم
ITU-R BT.2020	لا	لا	لا	نعم [113] : §7.2.2	نعم
مواصفات الصوت
الحد الأقصى لمعدل العينة لكل قناة (كيلو هرتز)	192 [94] : §7.3	192	192	192	192
الحد الأقصى لمعدل العينة المجمعة (كيلو هرتز)	؟	؟	768 [65] : §7.3	1536 [113] : §9.2	1536
حجم العينة (بت)	16–24 [94] : §7.3	16–24	16–24	16–24	16–24
الحد الأقصى للقنوات الصوتية	8 [94] : §7.3.1	8	8	32 [113] : §8.3.1	32
	1.0–1.2أ	1.3–1.3أ	1.4–1.4ب	2.0–2.0ب	2.1–2.1ب
	نسخة HDMI

يتم حساب الحدود القصوى لنقل TMDS باستخدام حسابات معدل البيانات القياسية. ^[144] بالنسبة لنقل FRL، يتم حساب الحدود باستخدام خوارزمية حساب السعة المقدمة بواسطة مواصفات HDMI. ^{[145] : §6.5.6.2.1} تفترض جميع الحسابات فيديو RGB غير مضغوط مع توقيت CVT-RB v2 . قد تختلف الحدود القصوى إذا تم استخدام الضغط (أي DSC) أو أخذ عينات فرعية من اللون Y′C _B C _R 4:2:0.

قد يستخدم مصنعو الشاشات أيضًا فترات تعتيم غير قياسية (تنسيق توقيت خاص بالبائع كما هو محدد في مواصفات HDMI ^{[5] : §6.1} ) بدلاً من CVT-RB v2 لتحقيق ترددات أعلى عندما يكون النطاق الترددي قيدًا. لا تمثل ترددات التحديث في الجدول أدناه الحد الأقصى المطلق لكل واجهة، بل هي تقدير يعتمد على صيغة توقيت موحدة حديثة. ستعتمد فترات التعتيم الدنيا (وبالتالي الحد الأقصى الدقيق للتردد الذي يمكن تحقيقه) على الشاشة وعدد حزم البيانات الثانوية التي تتطلبها، وبالتالي ستختلف من طراز إلى آخر.

صيغة الفيديو			معدل أحرف TMDS؛ الحد الأقصى لمعدل البيانات [أ]			وضع الإرسال FRL؛ الحد الأقصى لمعدل البيانات
الاختزال	دقة	عمق لون القناة (بت)	165  ميجا هرتز TMDS	340  ميجا هرتز TMDS	600  ميجا هرتز TMDS	فرل1 (9ج)	فرل2 (18 ج)	فرل 3 (24 جيجا)	فرل4 (32 جيجا)	فرل5 (40 جيجا)	فرل6 (48 جيجا)
			3.96  جيجابت/ثانية	8.16  جيجابت/ثانية	14.4  جيجابت/ثانية	7.88  جيجابت/ثانية	15.8  جيجابت/ثانية	21.0  جيجابت/ثانية	28.0  جيجابت/ثانية	35.0  جيجابت/ثانية	42.0  جيجابت/ثانية
			الحد الأقصى لتردد التحديث مع توقيت CVT-RB v2 (هرتز)
1080 بكسل	1920 × 1080	8	73	146	246	142	267	342	434	516	591
		10	59	118	201	116	221	285	365	438	505
1440 بكسل	2560 × 1440	8	42	85	147	83	159	208	268	326	379
		10	34	69	119	67	130	170	221	269	315
جودة فائقة الوضوح	3440 × 1440	8	32	65	112	62	121	159	207	253	297
		10	25	52	90	50	98	129	169	207	244
4ك	3840 × 2160	8		39	68	37	74	98	129	159	188
		10		31	55	30	60	79	104	129	153
5 كيلو	5120 × 2880	8			39		42	56	74	92	110
		10			31		34	45	60	74	89
8 كيلو	7680 × 4320	8							33	42	50
		10								34	40
10 كيلو	10240 × 4320	8							25	32	38
		10								25	30

يقتصر HDMI 1.0 و1.1 على نقل تنسيقات فيديو معينة فقط، ^{[94] : §6.1} المحدد في EIA/CEA-861-B وفي مواصفات HDMI نفسها. ^{[94] : §6.3} يسمح HDMI 1.2 وجميع الإصدارات اللاحقة بأي دقة ومعدل إطارات عشوائي (ضمن حد النطاق الترددي). يمكن تنفيذ التنسيقات التي لا تدعمها مواصفات HDMI (أي عدم وجود توقيتات موحدة محددة) كتنسيق خاص بالبائع. تستمر الإصدارات المتعاقبة من مواصفات HDMI في إضافة دعم لتنسيقات إضافية (مثل دقة 4K)، ولكن الدعم الإضافي يهدف إلى إنشاء توقيتات موحدة لضمان التوافق بين المنتجات، وليس لتحديد التنسيقات المسموح بها أو غير المسموح بها. لا تتطلب تنسيقات الفيديو دعمًا صريحًا من مواصفات HDMI ليتم نقلها وعرضها. ^{[95] : §6.1}

قد تكون للمنتجات الفردية قيود أثقل من تلك المذكورة أدناه، حيث لا يُطلب من أجهزة HDMI دعم الحد الأقصى لعرض النطاق الترددي لإصدار HDMI الذي تنفذه. لذلك، لا يُضمن أن تدعم الشاشة معدلات التحديث المذكورة في هذا الجدول، حتى إذا كانت الشاشة تحتوي على إصدار HDMI المطلوب.

يُفترض عمق ألوان غير مضغوط يبلغ 8  بت لكل قناة (24  بت/بكسل) وتنسيق ألوان RGB أو Y′C _B C _{R 4:4:4 في هذا الجدول باستثناء ما هو مذكور خلاف ذلك.}

صيغة الفيديو				إصدار HDMI / الحد الأقصى لمعدل البيانات / شهادة الكابل
الاختزال	دقة	معدل التحديث (هرتز)	معدل البيانات المطلوب [أ]	1.0–1.1	1.2–1.2أ	1.3–1.4ب	2.0–2.0ب	2.1–2.1ب
				3.96  جيجابت/ثانية		8.16  جيجابت/ثانية	14.4  جيجابت/ثانية	42. 6  جيجابت/ثانية
				المعيار [ب]		سرعة عالية	سرعة عالية ممتازة	سرعة عالية جدا
720 بكسل	1280 × 720	30	720  ميجابت/ثانية	نعم	نعم	نعم	نعم	نعم
		60	1.45  جيجابت/ثانية	نعم	نعم	نعم	نعم	نعم
		120	2.99  جيجابت/ثانية	لا	نعم	نعم	نعم	نعم
1080 بكسل	1920 × 1080	30	1.58  جيجابت/ثانية	نعم	نعم	نعم	نعم	نعم
		60	3.20  جيجابت/ثانية	نعم	نعم	نعم	نعم	نعم
		120	6.59  جيجابت/ثانية	لا	لا	نعم	نعم	نعم
		144	8.00  جيجابت/ثانية	لا	لا	نعم	نعم	نعم
		240	14.00  جيجابت/ثانية	لا	لا	4:2:0 [ج]	نعم	نعم
1440 بكسل	2560 × 1440	30	2.78  جيجابت/ثانية	لا	نعم	نعم	نعم	نعم
		60	5.63  جيجابت/ثانية	لا	لا	نعم	نعم	نعم
		75	7.09  جيجابت/ثانية	لا	لا	نعم	نعم	نعم
		120	11.59  جيجابت/ثانية	لا	لا	4:2:0 [ج]	نعم	نعم
		144	14.08  جيجابت/ثانية	لا	لا	4:2:0 [ج]	نعم	نعم
		240	24.62  جيجابت/ثانية	لا	لا	لا	4:2:0 [ج]	نعم
4ك	3840 × 2160	30	6.18  جيجابت/ثانية	لا	لا	نعم	نعم	نعم
		60	12.54  جيجابت/ثانية	لا	لا	4:2:0 [ج]	نعم	نعم
		75	15.79  جيجابت/ثانية	لا	لا	4:2:0 [ج]	4:2:0 [ج]	نعم
		120	25.82  جيجابت/ثانية	لا	لا	لا	4:2:0 [ج]	نعم
		144	31.35  جيجابت/ثانية	لا	لا	لا	لا	نعم
		240	54.84  جيجابت/ثانية	لا	لا	لا	لا	DSC [د]
5 كيلو	5120 × 2880	30	10.94  جيجابت/ثانية	لا	لا	4:2:0 [ج]	نعم	نعم
		60	22.18  جيجابت/ثانية	لا	لا	لا	4:2:0 [ج]	نعم
		120	45.66  جيجابت/ثانية	لا	لا	لا	لا	DSC [د]
8 كيلو	7680 × 4320	30	24.48  جيجابت/ثانية	لا	لا	لا	4:2:0 [ج]	نعم
		60	49.65  جيجابت/ثانية	لا	لا	لا	لا	DSC [د]
		120	102.2  جيجابت/ثانية	لا	لا	لا	لا	DSC [د]
10 كيلو	10240 × 4320	30	32.55  جيجابت/ثانية	لا	لا	لا	لا	نعم
		60	66.03  جيجابت/ثانية	لا	لا	لا	لا	DSC [د]
		100	112.17  جيجابت/ثانية	لا	لا	لا	لا	DSC [د]
				1.0–1.1	1.2–1.2أ	1.3–1.4ب	2.0–2.0ب	2.1–2.1ب
				نسخة HDMI

يتطلب HDR10 عمق ألوان يبلغ 10  بت لكل قناة (30  بت/بكسل)، والذي يستخدم نطاق ترددي أكبر بنسبة 25% من  الفيديو القياسي الذي يبلغ 8 بت لكل قناة.

يُفترض عمق ألوان غير مضغوط يبلغ 10  بت لكل قناة وتنسيق ألوان RGB أو Y′C _B C _{R 4:4:4 في هذا الجدول باستثناء ما هو مذكور خلاف ذلك.}

صيغة الفيديو				إصدار HDMI / الحد الأقصى لمعدل البيانات
الاختزال	دقة	معدل التحديث (هرتز)	معدل البيانات المطلوب [أ]	2.0أ–2.0ب	2.1–2.1ب
				14.4  جيجابت/ثانية	42. 6  جيجابت/ثانية
1080 بكسل	1920 × 1080	60	4.00  جيجابت/ثانية	نعم	نعم
		120	8.24  جيجابت/ثانية	نعم	نعم
		144	10.00  جيجابت/ثانية	نعم	نعم
		240	17.50  جيجابت/ثانية	4:2:0 [ب]	نعم
1440 بكسل	2560 × 1440	60	7.04  جيجابت/ثانية	نعم	نعم
		100	11.96  جيجابت/ثانية	نعم	نعم
		120	14.49  جيجابت/ثانية	4:2:0 [ب]	نعم
		144	17.60  جيجابت/ثانية	4:2:0 [ب]	نعم
		240	30.77  جيجابت/ثانية	لا	نعم
4ك	3840 × 2160	50	13.00  جيجابت/ثانية	نعم	نعم
		60	15.68  جيجابت/ثانية	4:2:0 [ب]	نعم
		120	32.27  جيجابت/ثانية	لا	نعم
		144	39.19  جيجابت/ثانية	لا	نعم
5 كيلو	5120 × 2880	30	13.67  جيجابت/ثانية	نعم	نعم
		60	27.72  جيجابت/ثانية	4:2:0 [ب]	نعم
		120	57.08  جيجابت/ثانية	لا	DSC [ج]
8 كيلو	7680 × 4320	30	30.60  جيجابت/ثانية	لا	نعم
		60	62.06  جيجابت/ثانية	لا	DSC [ج]
		120	127.75  جيجابت/ثانية	لا	DSC [ج]
10 كيلو	10240 × 4320	30	40.69  جيجابت/ثانية	لا	نعم
		60	82.53  جيجابت/ثانية	لا	DSC [ج]
		100	140.22  جيجابت/ثانية	لا	DSC [ج]
				2.0أ–2.0ب	2.1–2.1ب
				نسخة HDMI

يتم سرد الميزات المحددة في مواصفات HDMI والتي يمكن لجهاز HDMI تنفيذها أدناه. وللحصول على معلومات تاريخية، يتم أيضًا سرد إصدار مواصفات HDMI الذي تمت إضافة الميزة فيه لأول مرة. جميع ميزات مواصفات HDMI اختيارية؛ ويمكن لأجهزة HDMI تنفيذ أي مجموعة من هذه الميزات.

على الرغم من إساءة استخدام "أرقام إصدار HDMI" بشكل شائع كطريقة للإشارة إلى أن الجهاز يدعم ميزات معينة، إلا أن هذا التدوين ليس له معنى رسمي ويعتبر غير لائق من قبل ترخيص HDMI. ^[146] لا يوجد ارتباط محدد رسميًا بين الميزات التي يدعمها الجهاز وأي "أرقام إصدار" مزعومة، حيث تشير أرقام الإصدار إلى الإصدارات التاريخية لوثيقة مواصفات HDMI، وليس إلى فئات معينة من أجهزة HDMI. يُحظر على الشركات المصنعة وصف أجهزتها باستخدام أرقام إصدار HDMI، ويُطلب منها تحديد الدعم للميزات من خلال سرد الدعم الصريح لها، ^{[147] [148]} لكن منتدى HDMI تلقى انتقادات لعدم فرض هذه السياسات. ^[149]

• أقراص Blu-ray عالية الدقة بالكامل وأقراص DVD عالية الدقة (الإصدار 1.0) ^[أ]
• الرقابة الإلكترونية للمستهلك (CEC) (الإصدار 1.0) ^[ب]
• DVD-Audio (الإصدار 1.1) ^[أ]
• Super Audio CD ( DSD ) (الإصدار 1.2)
• تصحيح مزامنة الشفاه التلقائية (الإصدار 1.3)
• يدعم Dolby TrueHD / DTS-HD Master Audio تدفق البتات (الإصدار 1.3)
• قائمة محدثة لأوامر CEC (الإصدار 1.3a) ^[c]
• فيديو ثلاثي الأبعاد (الإصدار 1.4) ^[103]
• قناة إيثرنت (100  ميجابت/ثانية) (الإصدار 1.4)
• قناة إرجاع الصوت (ARC) (الإصدار 1.4)
• 4 تدفقات صوتية (الإصدار 2.0) ^[117]
• العرض المزدوج (الإصدار 2.0) ^[117]
• الكمي الإدراكي HDR EOTF (SMPTE ST 2084) (الإصدار 2.0a) ^[152]
• ملف EOTF لـHDR لوغاريتم جاما الهجين (HLG) (الإصدار 2.0a) ^{[117] [121] [122]}
• بيانات تعريف HDR الثابتة ( SMPTE ST 2086 ) (الإصدار 2.0a)
• بيانات تعريف HDR الديناميكية ( SMPTE ST 2094 ) (الإصدار 2.0b)
• قناة إرجاع الصوت المحسنة (eARC) (الإصدار 2.1)
• معدل التحديث المتغير (VRR) (الإصدار 2.1)
• التبديل السريع للوسائط (QMS) (الإصدار 2.1)
• نقل الإطار السريع (QFT) (الإصدار 2.1)
• وضع زمن الوصول المنخفض التلقائي (ALLM) (الإصدار 2.1)
• ضغط تدفق العرض (DSC) (الإصدار 2.1)
• تعيين النغمة المستندة إلى المصدر (SBTM) (الإصدار 2.1a) ^[130]

ضغط دفق العرض (DSC) عبارة عن خوارزمية ضغط فيديو تم تطويرها بواسطة VESA ومصممة لتمكين زيادة دقة العرض ومعدلات الإطارات على الواجهات المادية الموجودة، وجعل الأجهزة أصغر وأخف وزناً، مع عمر بطارية أطول. ^[153]

تقدم أقراص Blu-ray و HD DVD ، التي تم طرحها في عام 2006، ميزات صوتية عالية الدقة تتطلب HDMI للحصول على أفضل النتائج. يمكن لـ HDMI 1.3 نقل تدفقات بتات Dolby Digital Plus و Dolby TrueHD و DTS-HD Master Audio في شكل مضغوط. ^{[5] : §7} تسمح هذه القدرة لجهاز استقبال AV مع جهاز فك التشفير الضروري بفك تشفير تدفق الصوت المضغوط. لا تتضمن مواصفات Blu-ray الفيديو المشفر إما بالألوان العميقة أو xvYCC؛ وبالتالي، يمكن لـ HDMI 1.0 نقل أقراص Blu-ray بجودة فيديو كاملة. ^[154]

أضافت مواصفات HDMI 1.4 (التي صدرت في عام 2009) الدعم لفيديو ثلاثي الأبعاد، ويُستخدم هذا الدعم بواسطة جميع مشغلات Blu-ray 3D المتوافقة.

صرح المتحدثون باسم جمعية أقراص Blu-ray (BDA) (في معرض IFA في برلين بألمانيا في سبتمبر 2014) أن من المتوقع أن تتوفر أقراص Blu-ray ومشغلات Ultra HD وأقراص 4K بدءًا من النصف الثاني من عام 2015. ومن المتوقع أن تكون مشغلات Blu-ray UHD هذه مطلوبة لتضمين مخرج HDMI 2.0 يدعم HDCP 2.2.

يسمح Blu-ray بفك تشفير الصوت الثانوي، حيث يمكن لمحتوى القرص أن يخبر المشغل بخلط مصادر صوتية متعددة معًا قبل الإخراج النهائي. ^[155] يمكن لبعض مشغلات Blu-ray وHD DVD فك تشفير جميع برامج ترميز الصوت داخليًا ويمكنها إخراج صوت LPCM عبر HDMI. يمكن نقل LPCM متعدد القنوات عبر اتصال HDMI، وطالما أن جهاز استقبال AV ينفذ صوت LPCM متعدد القنوات عبر HDMI وينفذ HDCP ، فإن إعادة إنتاج الصوت تساوي في الدقة إخراج تيار بت HDMI 1.3. لا تسمح بعض أجهزة استقبال AV منخفضة التكلفة، مثل Onkyo TX-SR506، بمعالجة الصوت عبر HDMI ويتم تصنيفها على أنها أجهزة "تمرير HDMI". ^{[156] [157]} تقدم جميع أجهزة استقبال AV الحديثة تقريبًا الآن مدخلات ومخرجات HDMI 1.4 مع معالجة لجميع تنسيقات الصوت التي تقدمها أقراص Blu-ray ومصادر الفيديو عالية الدقة الأخرى. خلال عام 2014، قدمت العديد من الشركات المصنعة أجهزة استقبال AV متميزة تتضمن مدخل HDMI 2.0 واحدًا أو أكثر بالإضافة إلى مخرج HDMI 2.0. ومع ذلك، لم تدعم معظم الشركات المصنعة الرئيسية لأجهزة الاستقبال AV أيضًا HDCP 2.2 كما هو مطلوب لدعم مصادر فيديو UHD عالية الجودة معينة، مثل مشغلات Blu-ray UHD، إلا في عام 2015.

تحتوي معظم كاميرات الفيديو الاستهلاكية، فضلاً عن العديد من الكاميرات الرقمية، على موصل mini-HDMI (موصل من النوع C).

تتمتع بعض الكاميرات أيضًا بإمكانية 4K، على الرغم من أن الكاميرات القادرة على تصوير فيديو عالي الدقة غالبًا ما تتضمن واجهة HDMI للتشغيل أو حتى المعاينة المباشرة ، يجب أن يكون معالج الصور ومعالج الفيديو للكاميرات القابلة للاستخدام للفيديو غير المضغوط قادرين على تقديم دقة الصورة الكاملة بمعدل الإطارات المحدد في الوقت الفعلي دون أي إطارات مفقودة تسبب اهتزازًا. لذلك، غالبًا ما يُطلق على الفيديو غير المضغوط القابل للاستخدام من HDMI اسم "HDMI النظيف". ^{[158] [159]}

This section may require cleanup to meet Wikipedia's quality standards. The specific problem is: Lead is out-of-date, section reads likes a timeline. Please help improve this section if you can. (June 2019) (Learn how and when to remove this message)

أجهزة الكمبيوتر الشخصية (PCs) ذات واجهة DVI قادرة على إخراج الفيديو إلى شاشة تدعم HDMI. ^{[5] : تقريبًا. C} تتضمن بعض أجهزة الكمبيوتر واجهة HDMI وقد تكون قادرة أيضًا على إخراج صوت HDMI، اعتمادًا على أجهزة معينة. ^[160] على سبيل المثال، شرائح اللوحة الأم من Intel منذ 945G وشرائح اللوحة الأم GeForce 8200/8300 من NVIDIA قادرة على إخراج LPCM ثماني القنوات عبر HDMI. ^{[160] [161]} شوهد إخراج الصوت LPCM ثماني القنوات عبر HDMI باستخدام بطاقة فيديو لأول مرة مع ATI Radeon HD 4850، والتي تم إصدارها في يونيو 2008 وتم تنفيذها بواسطة بطاقات فيديو أخرى في سلسلة ATI Radeon HD 4000. ^{[161] [162] [163] [164] [165] يمكن} لنظام Linux تشغيل صوت LPCM ثماني القنوات عبر HDMI إذا كانت بطاقة الفيديو تحتوي على الأجهزة اللازمة وتنفذ بنية صوت Linux المتقدمة (ALSA). ^[166] تطبق سلسلة ATI Radeon HD 4000 تقنية ALSA. ^{[166] [167]} أعلنت شركة Cyberlink في يونيو 2008 أنها ستقوم بتحديث برنامج تشغيل PowerDVD الخاص بها للسماح بفك تشفير الصوت على أقراص Blu-ray بمعدل 192 كيلو هرتز/24 بت في الربع الثالث والرابع من عام 2008. ^[168] يحتوي برنامج WinDVD 9 Plus من Corel حاليًا على فك تشفير الصوت على أقراص Blu-ray بمعدل 96 كيلو هرتز/24 بت. ^[169]

حتى مع وجود مخرج HDMI، قد لا يتمكن الكمبيوتر من إنتاج إشارات تنفذ HDCP أو مسار الفيديو المحمي من Microsoft أو مسار الصوت المحمي من Microsoft. ^{[161] [170]} تم تصنيف العديد من بطاقات الرسوميات المبكرة على أنها "ممكَّنة لـ HDCP" ولكنها لم تكن تحتوي على الأجهزة اللازمة لـ HDCP؛ ^[171] وشمل ذلك بعض بطاقات الرسوميات المستندة إلى مجموعة شرائح ATI X1600 وبعض طرز سلسلة NVIDIA Geforce 7900. ^[171] تم إصدار أول شاشات كمبيوتر يمكنها معالجة HDCP في عام 2005؛ وبحلول فبراير 2006 تم إصدار عشرات الطرز المختلفة. ^{[172] [173]} تم تمكين مسار الفيديو المحمي في بطاقات الرسوميات التي تتمتع بإمكانية HDCP، حيث كان مطلوبًا لإخراج أقراص Blu-ray وفيديو HD DVD. وبالمقارنة، كان مسار الصوت المحمي مطلوبًا فقط في حالة إخراج تدفق بت صوتي بدون فقدان (مثل Dolby TrueHD أو DTS-HD MA ). ^[161] ومع ذلك، لا يتطلب الصوت LPCM غير المضغوط مسارًا صوتيًا محميًا، ويمكن لبرامج الكمبيوتر مثل PowerDVD وWinDVD فك تشفير Dolby TrueHD وDTS-HD MA وإخراجه بتنسيق LPCM. ^{[161] [168] [169]} أحد القيود هو أنه إذا لم ينفذ الكمبيوتر مسارًا صوتيًا محميًا، فيجب خفض معدل أخذ العينات إلى 48 كيلو هرتز بدقة 16 بت ولكن لا يزال بإمكانه الإخراج بما يصل إلى 8 قنوات. ^[161] لم يتم إصدار أي بطاقات رسومية في عام 2008 نفذت مسار الصوت المحمي. ^[161]

أصبحت بطاقة الصوت Asus Xonar HDAV1.3 أول بطاقة صوت HDMI تنفذ مسار الصوت المحمي ويمكنها بث البتات وفك تشفير الصوت بدون فقدان (Dolby TrueHD وDTS-HD MA)، على الرغم من أن بث البتات متاح فقط في حالة استخدام برنامج ArcSoft TotalMedia Theatre. ^{[174] [175]} تحتوي على مدخل/مخرج HDMI 1.3، وتقول شركة Asus إنها يمكن أن تعمل مع معظم بطاقات الفيديو الموجودة في السوق. ^{[174] [175] [176]}

في سبتمبر 2009، أعلنت AMD عن بطاقات الفيديو من سلسلة ATI Radeon HD 5000 ، والتي تحتوي على مخرج HDMI 1.3 (ألوان عميقة، وإمكانية نطاق واسع xvYCC وصوت بمعدل بت مرتفع)، وLPCM ثماني القنوات عبر HDMI، ووحدة تحكم صوتية عالية الدقة مدمجة مع مسار صوتي محمي يسمح بإخراج تدفق البتات عبر HDMI لتنسيقات AAC وDolby AC-3 وDolby TrueHD وDTS-HD Master Audio. ^{[177] [178] [179]} تعد بطاقة ATI Radeon HD 5870 التي تم إصدارها في سبتمبر 2009 أول بطاقة فيديو تسمح بإخراج تدفق البتات عبر HDMI لتنسيقات Dolby TrueHD وDTS-HD Master Audio. ^[179] تطبق سلسلة AMD Radeon HD 6000 منفذ HDMI 1.4a. تطبق سلسلة AMD Radeon HD 7000 منفذ HDMI 1.4b. ^[180]

في ديسمبر 2010، أُعلن أن العديد من بائعي أجهزة الكمبيوتر ومصنعي الشاشات بما في ذلك Intel وAMD و Dell و Lenovo و Samsung و LG سيتوقفون عن استخدام LVDS ( FPD-Link في الواقع ) اعتبارًا من عام 2013 وموصلات DVI و VGA القديمة اعتبارًا من عام 2015، واستبدالها بـ DisplayPort وHDMI. ^{[181] [182]}

في 27 أغسطس 2012، أعلنت شركة أسوس عن شاشة جديدة مقاس 27 بوصة (69 سم) تنتج دقة أصلية تبلغ 2560×1440 عبر منفذ HDMI 1.4. ^{[183] ​​[184]}

في 18 سبتمبر 2014، أطلقت إنفيديا بطاقتي GeForce GTX 980 وGTX 970 (بشريحة GM204) مع دعم HDMI 2.0. وفي 22 يناير 2015، أطلقت GeForce GTX 960 (بشريحة GM206) مع دعم HDMI 2.0. وفي 17 مارس 2015، أطلقت GeForce GTX TITAN X (GM200) مع دعم HDMI 2.0. وفي 1 يونيو 2015، أطلقت GeForce GTX 980 Ti (بشريحة GM200) مع دعم HDMI 2.0. وفي 20 أغسطس 2015، أطلقت GeForce GTX 950 (بشريحة GM206) مع دعم HDMI 2.0.

في 6 مايو 2016، أطلقت شركة إنفيديا بطاقة الرسوميات GeForce GTX 1080 (GP104 GPU) مع دعم HDMI 2.0b. ^[185]

في الأول من سبتمبر 2020، أطلقت شركة إنفيديا سلسلة GeForce RTX 30، وهي أول بطاقات رسوميات منفصلة في العالم تدعم عرض  النطاق الترددي الكامل 48 جيجابت/ثانية مع ضغط تدفق العرض 1.2 من HDMI 2.1. ^{[186] [187] [188]}

بدءًا من الجيل السابع من وحدات تحكم ألعاب الفيديو ، تدعم معظم وحدات التحكم منفذ HDMI. تشمل وحدات تحكم ألعاب الفيديو التي تدعم منفذ HDMI أجهزة Xbox 360 (باستثناء معظم الطرز التي سبقت عام 2007) (1.2a)، و Xbox One (1.4b)، وXbox One S (2.0a)، و Xbox One X (2.0b)، و PlayStation 3 (1.3a)، و PlayStation 4 (1.4b)، و PlayStation 4 Pro (2.0a)، و Wii U (1.4a)، و Nintendo Switch (1.4b)، و Nintendo Switch (طراز OLED) (2.0a)، و Xbox Series X وSeries S (2.1)، و PlayStation 5 (2.1).

تستخدم بعض أجهزة الكمبيوتر اللوحية منفذ HDMI باستخدام منفذ Micro-HDMI (النوع D)، بينما تستخدم أجهزة أخرى مثل Eee Pad Transformer نفس المعيار باستخدام منافذ mini-HDMI (النوع C). تحتوي جميع طرز iPad على محول A/V خاص يحول موصل Lightning من Apple إلى منفذ HDMI قياسي (النوع A). تمتلك Samsung منفذًا مشابهًا بثلاثين سنًا لجهاز Galaxy Tab 10.1 الخاص بها والذي يمكنه التكيف مع HDMI بالإضافة إلى محركات أقراص USB. يتمتع جهاز Dell Streak 5 الهجين الذي يجمع بين الهاتف الذكي والكمبيوتر اللوحي بالقدرة على الإخراج عبر HDMI. بينما يستخدم Streak منفذ PDMI ، يضيف حامل منفصل توافق HDMI. توفر بعض الأجهزة اللوحية التي تعمل بنظام التشغيل Android إخراج HDMI باستخدام منفذ mini-HDMI (النوع C). تحتوي معظم أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية الجديدة الآن على منفذ HDMI مدمج أيضًا.

يمكن للعديد من الهواتف المحمولة إنتاج إخراج فيديو HDMI عبر موصل micro-HDMI أو SlimPort أو MHL ^{[189] [190] [191]} أو محول آخر. ^{[192] [193] [194] [195]}

لا يمكن استخدام HDMI إلا مع الأجهزة التناظرية القديمة فقط (باستخدام اتصالات مثل SCART و VGA وRCA وما إلى ذلك) عن طريق محول رقمي إلى تناظري أو جهاز استقبال AV ، حيث لا تحمل الواجهة أي إشارات تناظرية (على عكس DVI، حيث تقبل الأجهزة ذات منافذ DVI-I أو توفر إشارات رقمية أو تناظرية). تتوفر كابلات تحتوي على الإلكترونيات الضرورية، ولكن من المهم التمييز بين كابلات المحول النشط هذه وكابلات HDMI إلى VGA السلبية (والتي تكون أرخص عادةً لأنها لا تتضمن أي إلكترونيات). تكون الكابلات السلبية مفيدة فقط إذا كان لدى المستخدم جهاز يولد أو يتوقع إشارات HDMI على موصل VGA، أو إشارات VGA على موصل HDMI؛ هذه ميزة غير قياسية، ولا يتم تنفيذها بواسطة معظم الأجهزة.

يسمح وضع HDMI البديل لـ USB-C للمصادر التي تدعم HDMI مع موصل USB-C بالاتصال مباشرة بأجهزة عرض HDMI القياسية، دون الحاجة إلى محول. ^[196] تم إصدار المعيار في سبتمبر 2016، ويدعم جميع ميزات HDMI 1.4b مثل دقة الفيديو حتى Ultra HD 30 Hz وCEC. ^[197] في السابق، كان من الممكن استخدام وضع DisplayPort البديل المماثل للاتصال بشاشات HDMI من مصادر USB من النوع C، ولكن حيث كانت المحولات النشطة مطلوبة في هذه الحالة للتحويل من DisplayPort إلى HDMI، يتصل وضع HDMI البديل بالشاشة بشكل أصلي. ^[198]

يعمل الوضع البديل على إعادة تكوين أزواج التفاضلية SuperSpeed ​​الأربعة الموجودة في USB-C لحمل قنوات HDMI TMDS الثلاث وإشارة الساعة. يتم استخدام دبابيس استخدام النطاق الجانبي (SBU1 وSBU2) لحمل HDMI Ethernet وقناة إرجاع الصوت ووظيفة Hot Plug Detect (دبوس HEAC+/Utility ودبوس HEAC−/HPD). نظرًا لعدم وجود عدد كافٍ من الدبابيس القابلة لإعادة التكوين المتبقية في USB-C لاستيعاب ساعة DDC (SCL) وبيانات DDC (SDA) وCEC - يتم ربط هذه الإشارات الثلاث بين مصدر HDMI والمصرف عبر بروتوكول USB Power Delivery 2.0 (USB-PD)، ويتم نقلها عبر سلك قناة تكوين USB-C (CC). ^[196] هذا ممكن لأن الكابل مُميز إلكترونيًا (أي أنه يحتوي على عقدة USB-PD) التي تعمل على توصيل DDC وCEC من المصدر عبر قناة التكوين إلى العقدة الموجودة في الكابل، يتم استقبال رسائل USB-PD هذه ونقلها إلى مغسلة HDMI كإشارات DDC (إشارات SCL وSDA) أو إشارات CEC مُعاد إنشاؤها. ^[196]

كما ذكر في معرض CES في يناير 2023، لم يعد يتم تحديث وضع HDMI البديل لـ USB Type-C ^[199] حيث لا توجد منتجات معروفة تستخدم هذا البروتوكول، مما يقلل من أهميته في السوق الحالية. سيؤدي هذا إلى تقليل ارتباك المستهلك حيث أن وضع DisplayPort البديل هو بروتوكول الفيديو الأساسي المفضل على USB-C.

تم تقديم واجهة الصوت والفيديو DisplayPort في مايو 2006. تاريخيًا، كانت شركة HDMI Licensing LLC ترفض علنًا مكانة DisplayPort في الصناعة، حيث صرح رئيسها في مقابلة أجريت معه عام 2009 أن "هناك بالتأكيد بعض أجهزة الكمبيوتر التي تحتوي على موصلات DisplayPort، ولكن هذه تطبيقات متخصصة لم تكتسب مكانة في السوق". ^[200]

في السنوات الأخيرة، أصبحت موصلات DisplayPort سمة مشتركة للمنتجات المتميزة ^[201] - الشاشات وأجهزة الكمبيوتر المكتبية وبطاقات الفيديو؛ معظم الشركات التي تنتج معدات DisplayPort تعمل في قطاع الكمبيوتر. يذكر موقع DisplayPort على الويب أن DisplayPort من المتوقع أن يكمل HDMI، ^[202] ولكن اعتبارًا من عام 2016، ^[update]كان 100٪ من أجهزة التلفزيون عالية الدقة وUHD مزودة باتصال HDMI. ^[203] دعم DisplayPort بعض الميزات المتقدمة المفيدة لمنشئي محتوى الوسائط المتعددة واللاعبين (على سبيل المثال، 5K وAdaptive-Sync)، وهو السبب في أن معظم وحدات معالجة الرسومات لديها DisplayPort. تمت إضافة هذه الميزات إلى مواصفات HDMI الرسمية بعد ذلك بقليل، ولكن مع تقديم HDMI 2.1، تم تسوية هذه الفجوات بالفعل (على سبيل المثال، VRR / معدل التحديث المتغير ).

يستخدم DisplayPort بروتوكولًا يعتمد على الحزم الدقيقة ذات التوقيت الذاتي والذي يسمح بعدد متغير من مسارات الأزواج التفاضلية بالإضافة إلى تخصيص مرن للنطاق الترددي بين الصوت والفيديو، ويسمح بتغليف تنسيقات الصوت المضغوطة متعددة القنوات في دفق الصوت. ^{[204] [205]} يدعم DisplayPort 1.2 تدفقات صوت/فيديو متعددة ومعدل تحديث متغير ( FreeSync ) وأجهزة إرسال ثنائية الوضع متوافقة مع HDMI 1.2 أو 1.4. ^{[204] [206] [207]} يزيد الإصدار 1.3 من النطاق الترددي الإجمالي للإرسال إلى 32.4  جيجابت/ثانية مع وضع HBR3 الجديد الذي يتميز بـ 8.1  جيجابت/ثانية لكل مسار؛ ويتطلب وضعًا مزدوجًا مع توافق إلزامي مع HDMI 2.0 و HDCP 2.2. ^{[208] [209]} أضاف الإصدار 1.4 ضغط تدفق العرض (DSC)، ودعم مساحة ألوان BT.2020 ، وامتدادات HDR10 من CTA-861.3، بما في ذلك البيانات الوصفية الثابتة والديناميكية. ^[210] نُشر الإصدار 1.4a في أبريل 2018، ^[211] لتحديث تنفيذ DSC الخاص بـ DisplayPort من 1.2 إلى 1.2a. ^[212] زاد الإصدار 2.0 النطاق الترددي الإجمالي من 25.92 إلى 77.37  جيجابت/ثانية، مما يتيح زيادة الدقة ومعدلات التحديث، وزيادة الدقة ومعدلات التحديث مع دعم HDR، وتحسينات أخرى ذات صلة. ^[213] تم نشر الإصدار 2.1 في أكتوبر 2022، والذي يتضمن شهادات كابل DP40 وDP80 الجديدة، والتي تتطلب التشغيل السليم بسرعات UHBR10 (40  جيجابت/ثانية) وUHBR20 (80  جيجابت/ثانية) المقدمة في الإصدار 2.0، وميزة إدارة النطاق الترددي لتمكين نفق DisplayPort من التعايش مع حركة مرور بيانات الإدخال/الإخراج الأخرى بكفاءة أكبر عبر اتصال USB4/USB Type-C. ^[214]

يتميز منفذ DisplayPort بآلية اكتشاف المحول التي تمكن من التشغيل ثنائي الوضع ونقل إشارات TMDS مما يسمح بالتحويل إلى إشارات DVI وHDMI 1.2/1.4/2.0 باستخدام محول سلبي. ^{[215] [204]} يتم استخدام نفس الموصل الخارجي لكلا البروتوكولين - عند توصيل محول سلبي DVI/HDMI، يتحول دائرة المرسل إلى وضع TMDS. عادةً ما يتم تمييز المنافذ والكابلات/المحولات ثنائية الوضع في DisplayPort بشعار DisplayPort++. تدعم منافذ Thunderbolt مع موصل mDP أيضًا محولات/كابلات HDMI سلبية ثنائية الوضع. يتطلب التحويل إلى DVI ثنائي الرابط والفيديو المكون (VGA/YPbPr) محولات تعمل بالطاقة النشطة. ^{[204] [215]}

يُعد موصل USB 3.1 من النوع C موصل الفيديو القياسي بشكل متزايد، حيث يحل محل موصلات الفيديو القديمة مثل mDP وThunderbolt وHDMI وVGA في الأجهزة المحمولة. يمكن لموصلات USB-C نقل فيديو DisplayPort إلى المحطات والشاشات باستخدام كبلات USB من النوع C القياسية أو كبلات ومحولات من النوع C إلى DisplayPort؛ يدعم USB-C أيضًا محولات HDMI التي تقوم بالتحويل النشط من DisplayPort إلى HDMI 1.4 أو 2.0. تم نشر مواصفات وضع DisplayPort البديل لـ USB من النوع C في عام 2015. لا يلزم أن تتضمن شرائح USB من النوع C وضعًا مزدوجًا، لذلك لا تعمل محولات DP-HDMI السلبية مع مصادر النوع C. تم إصدار مواصفات "وضع HDMI البديل لـ USB من النوع C" في عام 2016، ولكن تم إيقافها في عام 2023، حيث ذكرت إدارة ترخيص HDMI أنها لا تعلم بأي محول تم إنتاجه على الإطلاق. ^[216]

إن تقنية DisplayPort خالية من حقوق الملكية، على الرغم من أن شركة Via LA المسؤولة عن مجموعة براءات الاختراع تحاول تحصيل رسوم قدرها 0.20 دولارًا أمريكيًا لكل جهاز مقابل ترخيص شامل لبراءات الاختراع التي تعتبرها ضرورية لمواصفات DisplayPort، ^[217] بينما تبلغ الرسوم السنوية لتقنية HDMI 10000 دولار أمريكي ومعدل حقوق ملكية لكل وحدة يتراوح بين 0.04 دولارًا أمريكيًا و0.15 دولارًا أمريكيًا. ^[218]

تتمتع تقنية HDMI ببعض المزايا على تقنية DisplayPort، مثل القدرة على حمل إشارات التحكم في الإلكترونيات الاستهلاكية (CEC) منذ جيلها الأول (DisplayPort 1.3، الذي تم تقديمه في عام 2014، هو أقدم جيل من DisplayPort يمكنه حمل إشارات CEC). ^{[219] [207] [220]}

Mobile High-Definition Link (MHL) هو تكيف لـ HDMI يهدف إلى توصيل الأجهزة المحمولة مثل الهواتف الذكية والأجهزة اللوحية بأجهزة التلفزيون عالية الدقة (HDTVs) والشاشات. ^{[221] [222]} على عكس DVI ، المتوافق مع HDMI باستخدام الكابلات والمحولات السلبية فقط ، يتطلب MHL أن يكون مقبس HDMI ممكّنًا لـ MHL ، وإلا فإن المحول النشط (أو الدونجل ) مطلوب لتحويل الإشارة إلى HDMI. تم تطوير MHL بواسطة اتحاد من خمسة مصنعين للإلكترونيات الاستهلاكية ، والعديد منهم أيضًا وراء HDMI. ^[223]

يقوم MHL بتقليص القنوات الثلاث TMDS في اتصال HDMI القياسي إلى قناة واحدة تعمل عبر أي موصل يوفر خمسة دبابيس على الأقل. ^[223] يتيح هذا  استخدام الموصلات الموجودة في الأجهزة المحمولة - مثل micro-USB - وتجنب الحاجة إلى مآخذ إخراج فيديو مخصصة إضافية. ^[224] يتحول منفذ USB إلى وضع MHL عندما يكتشف أن جهازًا متوافقًا متصل.

بالإضافة إلى الميزات المشتركة مع HDMI (مثل الفيديو عالي الدقة غير المضغوط المشفر بتقنية HDCP والصوت المحيطي بثماني قنوات )، يضيف MHL أيضًا إمكانية شحن الجهاز المحمول أثناء الاستخدام، كما يتيح لجهاز التحكم عن بعد الخاص بالتلفزيون التحكم فيه. وعلى الرغم من أن دعم هذه الميزات الإضافية يتطلب الاتصال بمنفذ HDMI الممكّن بتقنية MHL، إلا أنه يمكن أيضًا توفير شحن الطاقة عند استخدام محولات MHL إلى HDMI النشطة (المتصلة بمنافذ HDMI القياسية)، بشرط وجود اتصال طاقة منفصل بالمحول.

مثل HDMI، يحدد MHL وضع USB-C البديل لدعم معيار MHL عبر اتصالات USB-C.

الإصدار 1.0 يدعم 720p/1080i 60 هرتز (تشفير بكسل RGB/4:4:4) مع عرض نطاق ترددي 2.25 جيجابت/ثانية. أضاف الإصداران 1.3 و2.0 دعمًا لـ 1080p 60 هرتز (Y′C _B C _R 4:2:2) مع عرض نطاق ترددي 3 جيجابت/ثانية في وضع PackedPixel. ^[222] زاد الإصدار 3.0 عرض النطاق الترددي إلى 6 جيجابت/ثانية لدعم فيديو Ultra HD (3840 × 2160) 30 هرتز، كما تغير من كونه قائمًا على الإطارات، مثل HDMI، إلى قائم على الحزم. ^[225]

الإصدار الرابع، superMHL، زاد من عرض النطاق الترددي من خلال التشغيل عبر أزواج تفاضلية متعددة من TMDS (حتى ستة أزواج إجمالاً) مما يسمح بحد أقصى 36 جيجابت/ثانية. ^[226] يتم دعم المسارات الستة عبر موصل superMHL ذو 32 سنًا قابل للعكس، بينما يتم دعم أربعة مسارات عبر وضع USB-C البديل (يتم دعم مسار واحد فقط عبر micro-USB/HDMI). يتم استخدام ضغط دفق العرض (DSC) للسماح بفيديو HDR بدقة Ultra HD (7680 × 4320) 120 هرتز، ودعم فيديو Ultra HD 60 هرتز عبر مسار واحد. ^[226]

• قائمة واجهات العرض
• منفذ العرض
• ثندربولت (واجهة)
• يو اس بي-سي
• HDMI لاسلكي

• ترخيص HDMI، ذ.م.م.
• حلقة البودكاست Dolby رقم 60 – 26 مارس 2009 – الجزء الأول من مناقشة مكونة من جزأين مع ستيف فينوتي، الرئيس، وجيف بارك، مبشر التكنولوجيا، في ترخيص HDMI .
• حلقة بودكاست Dolby رقم 62 – 23 أبريل 2009 – الجزء الثاني من مناقشة مكونة من جزأين مع ستيف فينوتي، الرئيس، وجيف بارك، مبشر التكنولوجيا، في ترخيص HDMI .
