قلم تقني

القلم التقني هو أداة متخصصة يستخدمها المهندس أو المعماري أو الرسام لرسم خطوط بعرض ثابت في الرسومات المعمارية أو الهندسية أو التقنية . قد تستخدم الأقلام التقنية إما خزان حبر قابل لإعادة التعبئة أو خرطوشة حبر قابلة للاستبدال.

كانت أقلام الرسم التقنية المبكرة ( أقلام التسطير ) تتألف من زوج صغير من الفرجار ، أحدهما مسطح والآخر مقوس يحمل الحبر بينهما. ومن خلال ضبط المسافة بين الفرجارين، يمكن تعديل عرض الخط المرسوم بالقلم. كانت هذه الأقلام، عند تثبيتها بزاوية ثابتة على الورق، تُستخدم لرسم الخطوط، ولكن ليس للكتابة المتصلة ، ولا للزخارف العفوية. أما قلم غرافوس التقني، الذي طُرح عام ١٩٣٤، فقد صغّر مبدأ الفرجار وجعل رؤوسه قابلة للتبديل بسهولة. أنتجت شركة شيفر مجموعة رسم باهظة الثمن تضمنت هذه الأقلام لاستخدامها على مطبوعات الكتان . غالبًا ما كانت تُقدم هذه المجموعات للرسام عند إتمامه فترة التدريب، التي كانت تُشير إلى نهاية فترة التلمذة المهنية.

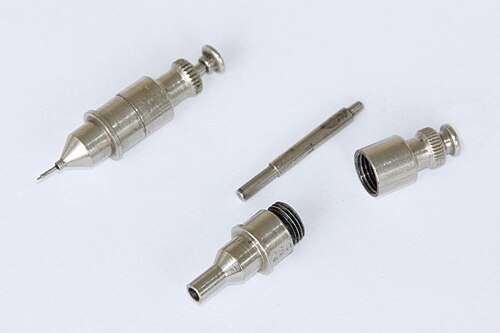

في خمسينيات القرن العشرين، أصبحت أقلام الحبر ذات الرؤوس الأسطوانية متوفرة، مما يضمن سماكة خط ثابتة. هذه أدوات معقدة تتكون من أنابيب تحمل عمودًا دقيقًا. كانت رؤوس أقلام الرسم الأصلية ذات الشكل القمعي تحتوي على خزان صغير للحبر، ومثبتة بزاوية في الحامل لتسهيل استخدامها مع الحفاظ على وضعها العمودي على الورق. ولإخراج الحبر، يُضغط على العمود، فيُرسم خط بعرض يُقارب القطر الخارجي للأنبوب. بالإضافة إلى ذلك، في النماذج اللاحقة، احتوى الأنبوب على حافة صغيرة تُضيّق طرفه، مما جعل الأنبوب أكثر سمكًا على طول معظمه، مع الحفاظ على سماكة الخط، كما حمى الحبر من الانسكاب أثناء الرسم على حافة مسطرة أو مثلث قائم الزاوية أو مسطرة على شكل حرف T أو أي قالب آخر (حيث لم يكن الحبر على اتصال مباشر بحافة القالب). بعض الرؤوس الخاصة والأكثر تكلفة زُوّدت بأنابيب مصنوعة من كربيد التنجستن أو برؤوس مصنوعة من أحجار كريمة صناعية مثل الياقوت، لإبطاء تآكلها على الأسطح الصلبة.

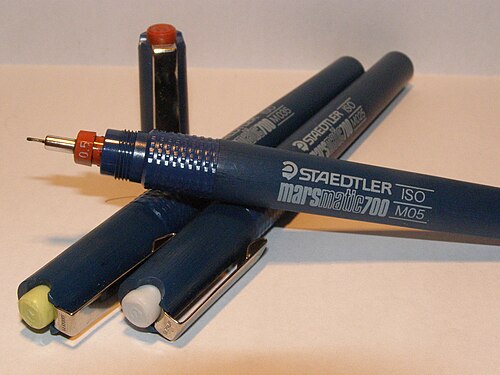

في ستينيات القرن العشرين، تطور تصميم القلم ليحتوي على أنابيب حبر تُملأ بواسطة ماصة باستور أو من فوهة ضيقة في زجاجة حبر خاصة . غالبًا ما كانت هذه الأقلام تُباع في مجموعات بأحجام مختلفة، مع عدة رؤوس تُركّب في حوامل تحتوي أيضًا على خزان حبر، والذي يُثبّت بدوره في المقبض. اختلف تصميم وعدد أجزاء القلم باختلاف الشركة المصنعة، ولم تكن الأجزاء متوافقة في معظم الحالات. بعض التصاميم اللاحقة (مثل قلم ستيدلر مارس ماتيك 700) احتوت على قنوات مصممة خصيصًا لتحسين تدفق الهواء بين جدار المقبض الخارجي ورأس القلم، مما جعل تدفق الحبر أكثر موثوقية. العيب الرئيسي لهذه المجموعة من الأقلام هو ضرورة تنظيفها بشكل متكرر ودقيق لإزالة الحبر من الأنابيب، وإلا سيتجمد الحبر ولن يُمكن إزالته.

في الولايات المتحدة، أنتجت عدة شركات هذا النوع من الأقلام التقنية: WRICO، وLeroy، وKoh-I-Noor. وكان لكل شركة منها تسلسلها الخاص لعرض الخطوط، مما يعني عدم توحيد هذه العروض في جميع أنحاء الصناعة، واختلاف مواصفات كل شركة عن الأخرى. كما عُرضت المواصفات بأجزاء من البوصة بدلاً من أجزاء من المليمتر. أما بالنسبة للأقلام التقنية المصنعة للسوق الأمريكية، فقد وُضعت عليها علامات تتضمن رموزًا خاصة (4×0، 3×0، 2×0، 0، 1، 2، إلخ) بالإضافة إلى أبعاد مترية قياسية مُقاسة بالمليمترات.

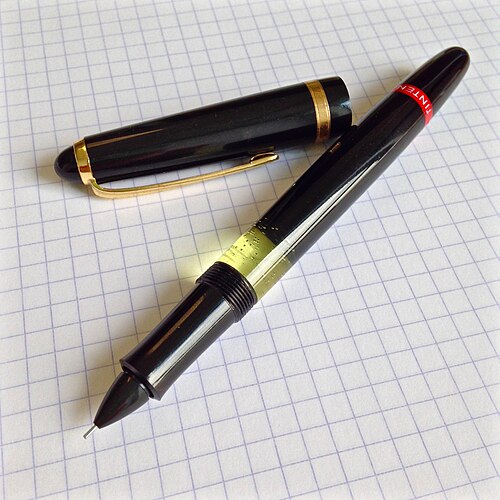

أما بالنسبة لبقية العالم، فكانت أشهر العلامات التجارية هي ستيدلر، وروترينج، وفابر-كاستل؛ وحاليًا، لا تزال شركات كوه-إي-نور الأمريكية، وروترينج، وريستور، وأريستو، وستيدلر، وترايدنت ديسيغراف (من البرازيل) هي الوحيدة التي تصنع أقلام الحبر التقنية التقليدية. ومن بين العلامات التجارية الأخرى التي تصنع أقلام حبر تقنية لا تلتزم بمعايير ISO: فابر-كاستل، وإيزومارس، وألفين، وهيرو، وستاندردغراف.

تتضمن مجموعة كاملة من الأقلام أحجام رؤوس الأقلام التالية: 0.10، 0.13، 0.18، 0.25، 0.35، 0.50، 0.70، 1.0، 1.4، و 2.0 مم ، والتي تتوافق مع عرض الخطوط المحدد في معيار ISO 128. مع ذلك، حددت المنظمة الدولية للتوحيد القياسي (ISO) أربعة عروض للأقلام، ورمزًا لونيًا لكل منها: 0.25 (أبيض)، 0.35 (أصفر)، 0.5 (بني)، 0.7 (أزرق)؛ وتنتج هذه الرؤوس خطوطًا تتناسب مع ارتفاعات الأحرف النصية المختلفة وأحجام ورق ISO.

القطر (مم)	القطر (بوصة)	رمز الألوان ISO
0.25	0.010		أبيض
0.35	0.014		أصفر
0.50	0.020		بني
0.70	0.028		أزرق

يبلغ ارتفاع النص (المطبوع باستخدام قالب استنسل ISO للأقلام التقنية) 5  مم، وسمك خطه 0.5  مم، لذا يتطلب  قلمًا بنيًا برأس 0.5 مم. إذا استُخدم هذا النص في مستند بحجم ISO (مثل A0)، وطُبع المستند بنصف ارتفاعه الأصلي (A2)، سيظهر النص  بارتفاع 2.5 مم وسمك خطه 0.25  مم - وهو حجم رأس القلم الأبيض. بالتالي، يُمكن إجراء تغييرات التصغير أو التكبير بسهولة نظرًا لتناسق جميع العناصر. يضمن هذا المعيار العالمي (باستثناء كندا والولايات المتحدة) إمكانية قراءة الرسومات بوضوح حتى بعد التصوير الميكروفيلمي والتصوير الضوئي والإرسال عبر الفاكس.

كانت مجموعات أقلام الرسم الرئيسية، المكونة من أربعة رؤوس، تأتي بنوعين: ذهبي وفضي. كان الرأس الفضي (برأس فولاذي) مخصصًا لورق التتبع الخشن، بينما كان الرأس الذهبي (برأس من التنجستن أو رأس مرصع بالجواهر) مخصصًا للأغشية البلاستيكية (مثل أغشية الفيلوغراف أو الأغشية المتينة). تغيرت ألواح الرسم نتيجةً لظهور الأقلام التقنية، إذ أصبح من الضروري وجود سطح صلب (غير إسفنجي). وعند استخدام الأغشية البلاستيكية، كان التجاذب الساكن بين المؤشرات البلاستيكية، والمسطرة على شكل حرف T، والمربعات القائمة، وما إلى ذلك، يعني أنه عند رفع حافة الغشاء، يرتفع الغشاء بفعل التجاذب الساكن ، مما يؤدي إلى تلطيخ الحبر. وكان الحل هو لصق صفيحة بلاستيكية ( أوزاليد ) تجذب الغشاء بقوة أكبر من أدوات الرسم. يُوضع ورق التتبع أو غشاء الفيلوغراف على صفيحة الأوزاليد الملصقة بلوح الرسم، ثم يُنفخ الهواء بعيدًا عنها. يؤدي النفخ إلى شحن السطح، ثم يُشد الغشاء بشريط لاصق (مع فكه في نهاية كل يوم عمل للسماح بتمدد وانكماش درجة الحرارة خلال الليل).

عندما انتشرت أجهزة الرسم بالقلم، تم إنتاج نوع خاص من رؤوس الكتابة. تميزت هذه الرؤوس بالخصائص الأساسية لرؤوس الأقلام القياسية، ولكن كان أنبوبها أكثر سمكًا لتقويتها ضد الحركات الجانبية السريعة. وكان طرف الأنبوب فقط هو الذي يتمتع بعرض الخط المطلوب. وقد توقف استخدامها مع استبدال أجهزة الرسم بطابعات نفث الحبر.

على الرغم من أن أقلام رابيدوغراف لا تزال شائعة الاستخدام بين الفنانين، إلا أن استخدام التصميم بمساعدة الحاسوب ( CAD ) قد حلّ إلى حد كبير محل الحاجة إلى الرسم اليدوي . كما أن تطوير أقلام الحبر ذات الرؤوس اللبادية قد وفّر أدوات رخيصة الثمن وأقل صيانة، وهي أدوات للاستخدام لمرة واحدة، وتُباع بشكل أفضل بكثير من أقلام الرسم التقنية التقليدية.
