الرسم المعماري أو رسم المهندس المعماري هو رسم فني لمبنى (أو مشروع بناء) يندرج ضمن تعريف الهندسة المعمارية . يستخدم المهندسون المعماريون وغيرهم الرسومات المعمارية لعدد من الأغراض: لتطوير فكرة التصميم إلى اقتراح متماسك، للتواصل بالأفكار والمفاهيم، لإقناع العملاء بمزايا التصميم، لمساعدة مقاول البناء على بنائه بناءً على نية التصميم، كسجل للتصميم والتطوير المخطط له، أو لعمل سجل لمبنى موجود بالفعل.

يتم إعداد الرسومات المعمارية وفقًا لمجموعة من الاتفاقيات ، والتي تتضمن مناظر معينة ( مخطط الطابق ، المقطع ، إلخ)، وأحجام الصفحات، ووحدات القياس والمقاييس، والتعليقات والمراجع المتبادلة.

تاريخيًا، كانت الرسومات تُرسم بالحبر على ورق أو مواد مماثلة، وكان لابد من عمل أي نسخ مطلوبة يدويًا. وشهد القرن العشرين تحولًا إلى الرسم على ورق التتبع حتى يمكن تشغيل النسخ الميكانيكية بكفاءة. كان لتطور الكمبيوتر تأثير كبير على الأساليب المستخدمة في تصميم وإنشاء الرسومات الفنية، ^[1] مما جعل الرسم اليدوي عتيقًا تقريبًا، وفتح إمكانيات جديدة للشكل باستخدام الأشكال العضوية والهندسة المعقدة. واليوم يتم إنشاء الغالبية العظمى من الرسومات باستخدام برامج التصميم بمساعدة الكمبيوتر . ^[2]

تم العثور على أقدم رسم معماري في قطعة من بوتقة من الطين الأبيض تم اكتشافها في الصين، ويرجع تاريخها إلى 7400 عام. يظهر الرسم برجين للمراقبة (أو منارات) مع درج حلزوني فوق الماء. ^{[ بحاجة لمصدر ]}

يعكس حجم الرسومات المواد المتوفرة والحجم المناسب للنقل - ملفوفًا أو مطويًا أو موضوعًا على طاولة أو مثبتًا على الحائط. قد تفرض عملية الرسم قيودًا على الحجم الذي يمكن العمل عليه بشكل واقعي. يتم تحديد الأحجام من خلال نظام ثابت لحجم الورق ، وفقًا للاستخدام المحلي. عادةً ما يكون أكبر حجم ورق مستخدم في الممارسة المعمارية الحديثة هو ISO A0 (841 مم × 1,189 مم أو 33.1 بوصة × 46.8 بوصة) أو في الولايات المتحدة الأمريكية Arch E (762 مم × 1,067 مم أو 30 بوصة × 42 بوصة) أو حجم E الكبير (915 مم × 1,220 مم أو 36 بوصة × 48 بوصة). ^[3]

تُرسم الرسومات المعمارية وفقًا لمقياس معين بحيث يتم تمثيل الأحجام النسبية بشكل صحيح. ويتم اختيار المقياس لضمان ملاءمة المبنى بالكامل لحجم الورقة المختار ولإظهار الكمية المطلوبة من التفاصيل. وعلى مقياس ثُمن البوصة إلى قدم واحدة (1:96) أو المكافئ المتري من 1 إلى 100، تُعرض الجدران عادةً كخطوط عريضة بسيطة تتوافق مع السُمك الكلي. وعلى مقياس أكبر، نصف بوصة إلى قدم واحدة (1:24) أو المكافئ المتري الأقرب الشائع من 1 إلى 20، تُعرض طبقات المواد المختلفة التي يتكون منها بناء الجدار. وتُرسم تفاصيل البناء بمقياس أكبر، وفي بعض الحالات بالحجم الكامل (مقياس 1 إلى 1).

تتيح الرسومات ذات المقياس إمكانية "قراءة" الأبعاد من الرسم، أي قياسها مباشرة. كما يمكن قراءة المقاييس الإمبراطورية (الأقدام والبوصات) بنفس القدر باستخدام مسطرة عادية. وفي رسم بمقياس من ثمن بوصة إلى قدم واحدة، يمكن قراءة أقسام الثمن على المسطرة على أنها أقدام. وعادة ما يستخدم المهندسون المعماريون مسطرة ذات مقياس مختلف مع وضع مقاييس مختلفة على كل حافة. ​​وهناك طريقة ثالثة يستخدمها البناة في التقدير، وهي القياس مباشرة من الرسم وضرب الناتج في عامل المقياس.

يمكن قياس الأبعاد من الرسومات المرسومة على وسيط ثابت مثل الرق. تتضمن جميع عمليات إعادة الإنتاج أخطاء صغيرة، خاصة الآن حيث تعني طرق النسخ المختلفة أنه يمكن إعادة نسخ نفس الرسم، أو عمل نسخ بعدة طرق مختلفة. وبالتالي، يجب كتابة الأبعاد ("مُصوَّرة") على الرسم. عادةً ما يتم نقش إخلاء المسؤولية "لا تقم بتقليص الأبعاد" على رسومات المهندسين المعماريين، للحماية من الأخطاء التي تنشأ في عملية النسخ.

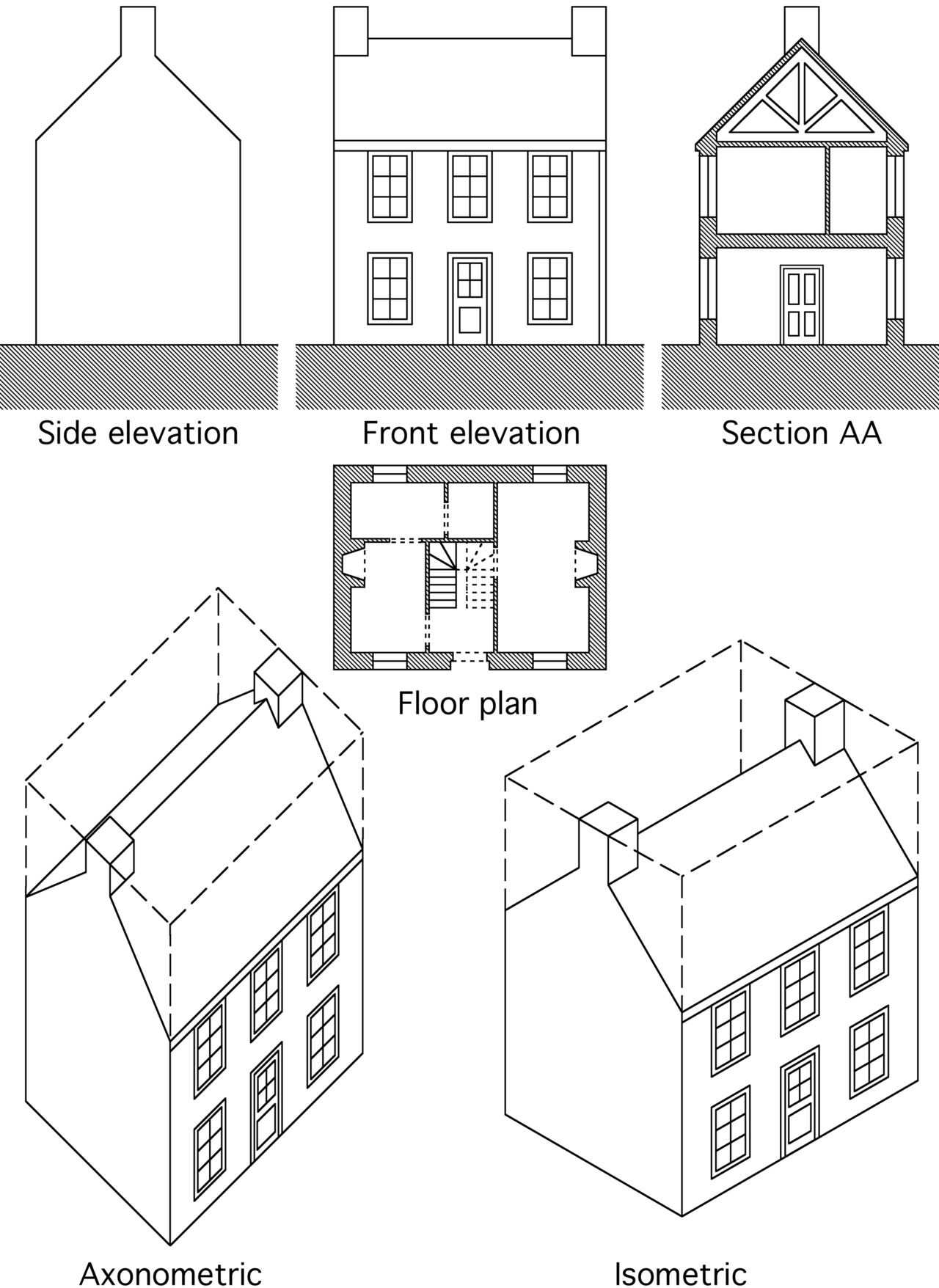

يتناول هذا القسم وجهات النظر التقليدية المستخدمة لتمثيل مبنى أو هيكل. راجع قسم أنواع الرسومات المعمارية أدناه للتعرف على الرسومات المصنفة وفقًا لغرضها.

مخطط الطابق هو الرسم المعماري الأساسي ، وهو منظر من الأعلى يظهر ترتيب المساحات في المبنى بنفس طريقة الخريطة ، ولكنه يظهر الترتيب عند مستوى معين من المبنى. من الناحية الفنية، هو مقطع أفقي مقطوع عبر مبنى (تقليديًا على ارتفاع أربعة أقدام / متر واحد وعشرين سنتيمترًا فوق مستوى الأرضية)، يظهر الجدران والنوافذ وفتحات الأبواب والميزات الأخرى عند هذا المستوى. يتضمن مخطط الطابق أي شيء يمكن رؤيته أسفل هذا المستوى: الأرضية والسلالم (ولكن فقط حتى مستوى الطابق) والتجهيزات وأحيانًا الأثاث. يمكن الإشارة إلى الأشياء الموجودة فوق مستوى الطابق (مثل العوارض العلوية) بخطوط متقطعة.

من الناحية الهندسية، يتم تعريف المنظر العلوي على أنه إسقاط عمودي متعامد لجسم على مستوى أفقي، حيث يقطع المستوى الأفقي المبنى.

مخطط الموقع هو نوع محدد من المخططات، يوضح السياق الكامل لمبنى أو مجموعة من المباني. يوضح مخطط الموقع حدود الملكية ووسائل الوصول إلى الموقع، والهياكل القريبة إذا كانت ذات صلة بالتصميم. بالنسبة للتطوير على موقع حضري، قد تحتاج مخطط الموقع إلى إظهار الشوارع المجاورة لإظهار كيف يتناسب التصميم مع النسيج الحضري. داخل حدود الموقع، يقدم مخطط الموقع نظرة عامة على نطاق العمل بالكامل. يوضح المباني (إن وجدت) الموجودة بالفعل وتلك المقترحة، عادةً كبصمة مبنى؛ الطرق ومواقف السيارات والأرصفة والمناظر الطبيعية الصلبة والأشجار والزراعات. بالنسبة لمشروع البناء، يجب أن يوضح مخطط الموقع أيضًا جميع اتصالات الخدمات: خطوط الصرف الصحي والصرف الصحي وإمدادات المياه والكابلات الكهربائية والاتصالات والإضاءة الخارجية وما إلى ذلك.

تُستخدم مخططات الموقع عادةً لتمثيل اقتراح بناء قبل التصميم التفصيلي: يُعد رسم مخطط الموقع أداة لتحديد كل من تخطيط الموقع وحجم واتجاه المباني الجديدة المقترحة. تُستخدم مخطط الموقع للتحقق من امتثال الاقتراح لقواعد التطوير المحلية، بما في ذلك القيود المفروضة على المواقع التاريخية. في هذا السياق، تشكل مخطط الموقع جزءًا من اتفاقية قانونية، وقد يكون هناك شرط لوضعه بواسطة محترف مرخص: مهندس معماري أو مهندس معماري أو مهندس مناظر طبيعية أو مساح أراضي. ^[4]

الواجهة هي منظر لمبنى يُرى من جانب واحد، وتمثيل مسطح لواجهة واحدة . هذا هو المنظر الأكثر شيوعًا المستخدم لوصف المظهر الخارجي للمبنى. يتم تسمية كل واجهة فيما يتعلق باتجاه البوصلة الذي تواجهه، على سبيل المثال، عند النظر نحو الشمال، سترى الواجهة الجنوبية للمبنى. ^[5] نادرًا ما تكون المباني ذات شكل مستطيل بسيط في الخطة، لذلك قد يُظهر الارتفاع النموذجي جميع أجزاء المبنى التي تُرى من اتجاه معين.

من الناحية الهندسية، الارتفاع هو إسقاط عمودي أفقي للمبنى على مستوى رأسي، ويكون المستوى الرأسي عادةً موازيًا لجانب واحد من المبنى.

ويستخدم المهندسون المعماريون أيضًا كلمة "الواجهة" كمرادف للواجهة ، وبالتالي فإن "الواجهة الشمالية" هي الجدار المواجه للشمال للمبنى.

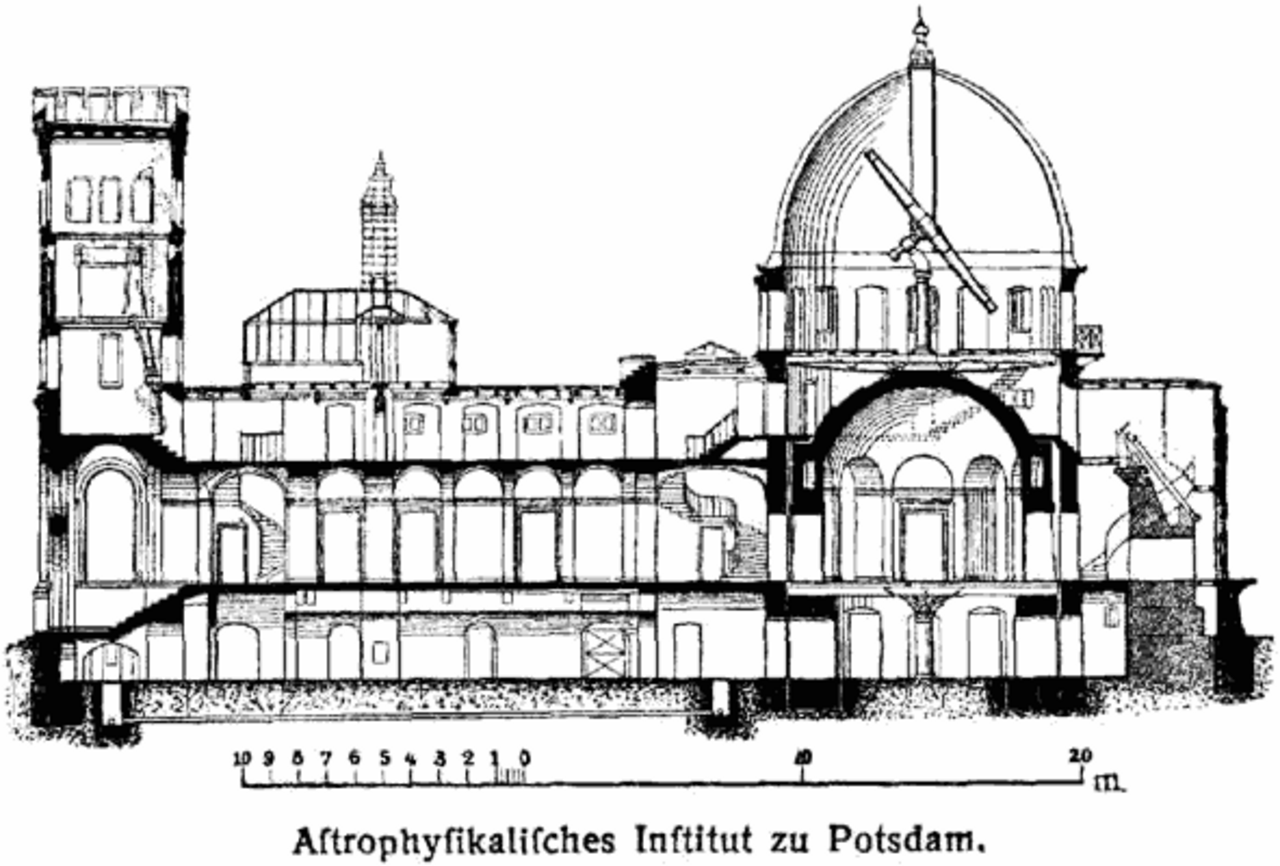

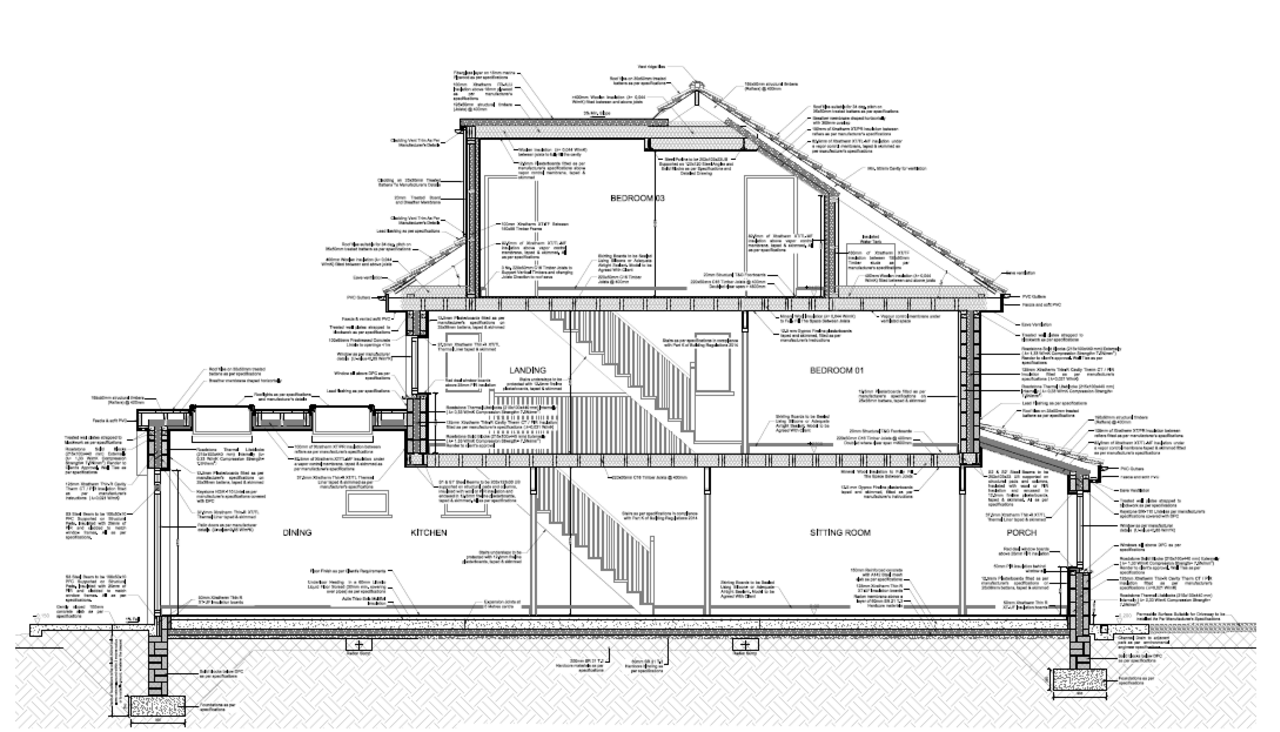

المقطع العرضي ، والذي يُسمى أيضًا ببساطة القسم، يمثل مستوى رأسيًا مقطوعًا عبر الجسم، بنفس الطريقة التي يُنظر بها إلى مخطط الطابق باعتباره مقطعًا أفقيًا يُنظر إليه من الأعلى. في عرض المقطع، يتم عرض كل شيء مقطوع بواسطة المستوى المقطعي بخط عريض، وغالبًا ما يكون مع تعبئة صلبة لإظهار الأشياء المقطوعة، وأي شيء يُرى أبعد من ذلك يظهر عمومًا بخط أرق. تُستخدم المقاطع لوصف العلاقة بين المستويات المختلفة للمبنى. في رسم المرصد الموضح هنا، يُظهر المقطع القبة التي يمكن رؤيتها من الخارج، وقبة ثانية لا يمكن رؤيتها إلا من داخل المبنى، والطريقة التي تستوعب بها المساحة بينهما تلسكوبًا فلكيًا كبيرًا: العلاقات التي يصعب فهمها من الخطط وحدها.

الواجهة المقطعية هي عبارة عن مزيج من المقطع العرضي، مع ارتفاعات أجزاء أخرى من المبنى والتي يمكن رؤيتها خارج مستوى المقطع.

من الناحية الهندسية، المقطع العرضي هو إسقاط عمودي أفقي لمبنى على مستوى رأسي، حيث يقطع المستوى الرأسي المبنى.

الإسقاطات المتساوية القياس والمتوازية هي طريقة بسيطة لتمثيل كائن ثلاثي الأبعاد، مع الحفاظ على العناصر وفقًا للمقياس وإظهار العلاقة بين عدة جوانب من نفس الكائن، بحيث يمكن فهم تعقيدات الشكل بوضوح.

هناك بعض الارتباك حول التمييز بين المصطلحين متساوي القياس ومحوري القياس. "المحوري هي كلمة يستخدمها المهندسون المعماريون منذ مئات السنين. يستخدم المهندسون كلمة محوري القياس كمصطلح عام يشمل الرسومات متساوية القياس والقطرية والثلاثية القياس." ^[6] تستخدم هذه المقالة المصطلحات بالمعنى المحدد للهندسة المعمارية.

على الرغم من التفسيرات الهندسية المعقدة إلى حد ما، فإن الاختلاف بين المخطط المتساوي القياس والمحوري بسيط لأغراض الرسم العملي (انظر الرسم التخطيطي أعلاه). في كليهما، يتم رسم الخطة على شبكة مائلة أو مدورة، ويتم إسقاط الخطوط العمودية عموديًا على الصفحة. يتم رسم جميع الخطوط وفقًا لمقياس معين بحيث تكون العلاقات بين العناصر دقيقة. في كثير من الحالات، يلزم مقياس مختلف للمحاور المختلفة ، ومرة ​​أخرى يمكن حساب ذلك ولكن في الممارسة العملية غالبًا ما يتم تقديره ببساطة بالعين.

• يستخدم الرسم المتساوي القياس شبكة مخطط بزاوية 30 درجة من الأفقي في كلا الاتجاهين، مما يشوه شكل المخطط. يمكن استخدام ورق الرسم المتساوي القياس لإنشاء هذا النوع من الرسم. هذا المنظر مفيد لشرح تفاصيل البناء (على سبيل المثال، المفاصل ثلاثية الأبعاد في النجارة). كان الرسم المتساوي القياس هو المنظر القياسي حتى منتصف القرن العشرين، وظل شائعًا حتى سبعينيات القرن العشرين، وخاصة للمخططات والرسوم التوضيحية في الكتب المدرسية. ^{[7] [8]}
• إن إسقاط الخزانة مشابه، ولكن محورًا واحدًا فقط منحرف، والمحوران الآخران أفقيان ورأسيان. تم استخدامه في الأصل في صناعة الخزانات، والميزة هي أن الجانب الرئيسي (مثل واجهة الخزانة) يُعرض بدون تشويه، وبالتالي فإن الجوانب الأقل أهمية فقط هي المائلة. يتم رسم الخطوط المؤدية بعيدًا عن العين بمقياس مخفض لتقليل درجة التشويه. يُرى إسقاط الخزانة في الإعلانات المنقوشة الفيكتورية والكتب المدرسية المعمارية، ^[7] ولكنه اختفى تقريبًا من الاستخدام العام.
• يستخدم المحور القياسي شبكة مخطط بزاوية 45 درجة، والتي تحافظ على الهندسة المتعامدة الأصلية للمخطط. الميزة العظيمة لهذا المنظر للهندسة المعمارية هي أن الرسام يمكنه العمل مباشرة من المخطط، دون الحاجة إلى إعادة بنائه على شبكة مائلة. من الناحية النظرية، يجب ضبط المخطط على 45 درجة، لكن هذا يؤدي إلى حدوث مصادفات مربكة حيث تتماشى الزوايا المتقابلة. يمكن تجنب التأثيرات غير المرغوب فيها عن طريق تدوير المخطط مع الاستمرار في الإسقاط عموديًا. يُطلق على هذا أحيانًا اسم المنظر المستوي أو المائل للمخطط، ^[9] ويسمح بحرية اختيار أي زاوية مناسبة لتقديم المنظر الأكثر فائدة لجسم ما.

استخدمت تقنيات الرسم التقليدية مربعات ذات زوايا تتراوح بين 30 و60 و45 درجة ، والتي حددت الزوايا المستخدمة في هذه المناظر. وبمجرد أن أصبح المربع القابل للتعديل شائعًا، تم رفع هذه القيود.

اكتسبت الرسوم البيانية المحورية شعبية كبيرة في القرن العشرين، ليس فقط كرسم تخطيطي مناسب ولكن كتقنية عرض رسمية، تبنتها الحركة الحديثة على وجه الخصوص . ^[6] تظهر الرسومات المحورية بشكل بارز في رسومات السبعينيات المؤثرة لمايكل جريفز وجيمس ستيرلينج وآخرين ، باستخدام ليس فقط وجهات نظر مباشرة ولكن أيضًا وجهة نظر عين الدودة، وتدوير غير عادي ومبالغ فيه للخطة، وعناصر متفجرة. ^[10]

تُظهر الرسومات التفصيلية جزءًا صغيرًا من البناء على نطاق أوسع، لإظهار كيفية تناسق الأجزاء المكونة معًا. تُستخدم أيضًا لإظهار تفاصيل السطح الصغيرة، على سبيل المثال العناصر الزخرفية. تُعَد الرسومات المقطعية على نطاق واسع طريقة قياسية لإظهار تفاصيل بناء المبنى، وعادةً ما تُظهر الوصلات المعقدة (مثل تقاطع الأرضية مع الحائط وفتحات النوافذ والكورنيش وقمة السقف) التي لا يمكن إظهارها بوضوح على رسم يتضمن الارتفاع الكامل للمبنى. يجب أن تُظهر المجموعة الكاملة من تفاصيل البناء تفاصيل الخطة بالإضافة إلى تفاصيل المقطع الرأسي. نادرًا ما يتم إنتاج تفصيلة واحدة بمعزل عن الأخرى: تُظهر مجموعة التفاصيل المعلومات اللازمة لفهم البناء في ثلاثة أبعاد. المقاييس النموذجية للتفاصيل هي 1/10 و1/5 والحجم الكامل.

في البناء التقليدي، كانت العديد من التفاصيل موحدة تمامًا، بحيث لم تكن هناك حاجة إلا إلى القليل من الرسومات التفصيلية لبناء مبنى. على سبيل المثال، كان بناء نافذة منزلقة يُترك للنجار، الذي كان يفهم تمامًا ما هو مطلوب، ولكن التفاصيل الزخرفية الفريدة للواجهة كانت تُرسم بالتفصيل. على النقيض من ذلك، تحتاج المباني الحديثة إلى أن تكون مفصلة بالكامل بسبب انتشار المنتجات والأساليب والحلول الممكنة المختلفة.

المنظور في الرسم هو تمثيل تقريبي لصورة على سطح مستو كما تراها العين. المفاهيم الأساسية هنا هي:

• المنظور هو الرؤية من وجهة نظر ثابتة معينة.
• يتم تمثيل الحواف الأفقية والرأسية في الكائن بواسطة الخطوط الأفقية والرأسية في الرسم.
• تبدو الخطوط التي تؤدي إلى المسافة وكأنها تتقارب عند نقطة التلاشي .
• تتقارب جميع الخطوط الأفقية إلى نقطة واحدة على الأفق ، وهي خط أفقي عند مستوى العين.
• تتقارب الخطوط العمودية إلى نقطة أعلى أو أسفل الأفق.

التصنيف الأساسي للمنظور الاصطناعي هو حسب عدد نقاط التلاشي:

• منظور نقطة واحدة حيث تكون الأشياء التي تواجه المشاهد متعامدة، وتتقارب الخطوط المتراجعة إلى نقطة تلاشي واحدة.
• يقلل المنظور ذو النقطتين من التشوهات من خلال عرض الأشياء بزاوية، مع تراجع جميع الخطوط الأفقية إلى إحدى نقطتي التلاشي، وكلاهما يقعان في الأفق.
• يقدم منظور النقاط الثلاث مزيدًا من الواقعية من خلال جعل الخطوط العمودية تتراجع إلى نقطة تلاشي ثالثة، والتي تكون أعلى أو أسفل اعتمادًا على ما إذا كان المنظر يُرى من أعلى أو أسفل.

الاتفاقية المعتادة في المنظور المعماري هي استخدام منظور من نقطتين، مع رسم جميع الخطوط العمودية كخطوط عمودية على الصفحة.

يعطي المنظور ثلاثي النقاط تأثير لقطة فوتوغرافية غير رسمية. في التصوير المعماري الاحترافي ، على العكس من ذلك، يتم استخدام كاميرا عرض أو عدسة تحكم في المنظور لإزالة نقطة التلاشي الثالثة، بحيث تكون جميع الخطوط العمودية عمودية في الصورة، كما هو الحال مع اتفاقية المنظور. يمكن أيضًا القيام بذلك عن طريق التلاعب الرقمي بصورة تم التقاطها بعدسة قياسية.

المنظور الجوي هو تقنية في الرسم، للإشارة إلى المسافة من خلال تقريب تأثير الغلاف الجوي على الأشياء البعيدة. في ضوء النهار، عندما يبتعد الجسم العادي عن العين، يقل تباينه مع الخلفية، وينخفض ​​تشبع لونه، ويصبح لونه أكثر زرقة. لا ينبغي الخلط بينه وبين المنظر الجوي أو منظر عين الطائر، وهو المنظر كما يُرى (أو يُتخيل) من نقطة مراقبة عالية. في منظور JM Gandy لبنك إنجلترا (انظر الرسم التوضيحي في بداية هذه المقالة)، صور Gandy المبنى على أنه خراب خلاب من أجل إظهار ترتيب الخطة الداخلية، وهو مقدمة للمنظر المقطوع. ^[11]

يتم إنتاج صورة مونتاج من خلال تركيب صورة منظورية لمبنى على خلفية فوتوغرافية. يلزم توخي الحذر لتسجيل الموضع الذي تم التقاط الصورة منه، وإنشاء المنظور باستخدام نفس وجهة النظر. هذه التقنية شائعة في التصور الحاسوبي، حيث يمكن تقديم المبنى بشكل واقعي ، والصورة النهائية من المفترض أن تكون غير قابلة للتمييز تقريبًا عن الصورة الفوتوغرافية.

الرسم التخطيطي هو رسم سريع يتم تنفيذه يدويًا، وهو طريقة سريعة لتسجيل وتطوير فكرة، وليس المقصود منه أن يكون عملاً مكتملًا. يمكن أيضًا رسم الرسم التخطيطي يدويًا ولكنه يتعامل مع الرموز لتطوير منطق التصميم. يمكن تحويل كليهما إلى شكل أكثر قابلية للعرض واستخدامهما للتواصل مع مبادئ التصميم. ^{[ بحاجة لمصدر ]}

في الهندسة المعمارية، يكون العمل النهائي مكلفًا ويستغرق وقتًا طويلاً، لذا من المهم حل التصميم بشكل كامل قدر الإمكان قبل بدء أعمال البناء. تتضمن المباني الحديثة المعقدة فريقًا كبيرًا من التخصصات المختلفة، والتواصل في مراحل التصميم المبكرة أمر ضروري للحفاظ على تقدم التصميم نحو نتيجة منسقة. ^[12] يبدأ المهندسون المعماريون (والمصممون الآخرون) في التحقيق في تصميم جديد باستخدام الرسومات والمخططات، لتطوير تصميم تقريبي يوفر استجابة مناسبة لمشاكل التصميم الخاصة.

يتألف تصميم أي مبنى من عنصرين أساسيين، العنصر الجمالي والعنصر العملي. ويتضمن العنصر الجمالي التصميم والمظهر البصري، والشعور المتوقع بالمواد، والمراجع الثقافية التي تؤثر على الطريقة التي ينظر بها الناس إلى المبنى. وتتضمن الاهتمامات العملية المساحة المخصصة للأنشطة المختلفة، وكيفية دخول الناس إلى المبنى والتحرك حوله، وضوء النهار والإضاءة الاصطناعية، والصوتيات، وضوضاء المرور، والمسائل القانونية وأكواد البناء، والعديد من القضايا الأخرى. وفي حين أن كلا الجانبين يشكلان جزئيًا مسألة ممارسة مألوفة، فإن كل موقع يختلف عن الآخر. ويسعى العديد من المهندسين المعماريين بنشاط إلى الابتكار، وبالتالي زيادة عدد المشاكل التي يتعين حلها.

غالبًا ما تشير الأساطير المعمارية إلى التصميمات المصنوعة على ظهر مظروف أو على منديل. ^[13] الأفكار الأولية مهمة، حتى لو كان لا بد من التخلص منها على طول الطريق، لأنها توفر الفكرة المركزية التي يمكن أن يتطور التصميم حولها. ^[14] على الرغم من أن الرسم التخطيطي غير دقيق، إلا أنه يمكن التخلص منه ويسمح بحرية التفكير وتجربة أفكار مختلفة بسرعة. يصبح الاختيار محدودًا بشكل حاد بمجرد الالتزام بالتصميم لرسم مقياس، ومرحلة الرسم التخطيطي ضرورية دائمًا تقريبًا.

تُستخدم المخططات البيانية بشكل أساسي لحل المسائل العملية. في المراحل المبكرة من التصميم، يستخدم المهندسون المعماريون المخططات البيانية لتطوير واستكشاف وتوصيل الأفكار والحلول. إنها أدوات أساسية للتفكير وحل المشكلات والتواصل في تخصصات التصميم. يمكن استخدام المخططات البيانية لحل العلاقات المكانية، ولكنها يمكن أن تمثل أيضًا القوى والتدفقات، مثل قوى الشمس والرياح، أو تدفقات الأشخاص والمواد عبر المبنى. ^[15]

يُظهر الرسم التخطيطي للمنظر المنفجر أجزاءً مكونة مفككة بطريقة ما، بحيث يمكن رؤية كل منها بمفردها. هذه المناظر شائعة في الكتيبات الفنية، ولكنها تُستخدم أيضًا في الهندسة المعمارية، إما في المخططات المفاهيمية أو لتوضيح التفاصيل الفنية. في الرسم التخطيطي المقطوع، يتم حذف أجزاء من الخارج لإظهار الجزء الداخلي، أو تفاصيل البناء الداخلي. ^[16] على الرغم من شيوعه في الرسم التوضيحي الفني، بما في ذلك العديد من منتجات وأنظمة البناء، إلا أن الرسم التخطيطي المقطوع في الواقع نادر الاستخدام في الرسم المعماري.

يتم إنتاج الرسومات المعمارية لغرض محدد، ويمكن تصنيفها وفقًا لذلك. غالبًا ما يتم تضمين العديد من العناصر على نفس الورقة، على سبيل المثال ورقة تعرض مخططًا مع الواجهة الرئيسية.

الرسومات التي تهدف إلى شرح مخطط ما والترويج لمزاياه. قد تتضمن الرسومات التنفيذية درجات لونية أو خطوطًا للتأكيد على مواد مختلفة، ولكنها عبارة عن مخططات، وليس المقصود منها أن تبدو واقعية. تتضمن الرسومات التقديمية الأساسية عادةً أشخاصًا ومركبات وأشجارًا، مأخوذة من مكتبة من هذه الصور، وهي بخلاف ذلك متشابهة جدًا في الأسلوب مع الرسومات التنفيذية. الرسم هو فن إضافة نسيج السطح والظلال لإظهار الصفات المرئية للمبنى بشكل أكثر واقعية. يمكن توظيف رسام معماري أو مصمم جرافيك لإعداد صور تقديمية متخصصة، عادةً ما تكون مناظير أو مخططات موقع عالية التشطيب، ومخططات طوابق وواجهات وما إلى ذلك.

الرسومات المقاسة للأراضي والمنشآت والمباني القائمة. يحتاج المهندسون المعماريون إلى مجموعة دقيقة من الرسومات المساحية كأساس لرسوماتهم العملية، لتحديد الأبعاد الدقيقة لأعمال البناء. عادة ما يتم قياس ورسم المسوحات من قبل مساحي الأراضي المتخصصين .

تاريخيًا، كان المهندسون المعماريون يرسمون رسومات تسجيلية لفهم ومحاكاة العمارة العظيمة المعروفة لديهم. في عصر النهضة، درس المهندسون المعماريون من جميع أنحاء أوروبا وسجّلوا بقايا الحضارتين الرومانية واليونانية، واستخدموا هذه التأثيرات لتطوير العمارة في تلك الفترة. يتم عمل السجلات بشكل فردي، ولأغراض محلية، وعلى نطاق واسع للنشر. تشمل المسوحات التاريخية التي تستحق الإشارة إليها ما يلي:

• كتاب فيتروفيوس بريتانيكوس لكولين كامبل ، ورسوم توضيحية للمباني الإنجليزية بواسطة إنيجو جونز وسير كريستوفر رين ، بالإضافة إلى كامبل نفسه وغيره من المهندسين المعماريين البارزين في ذلك العصر.
• هيئة مسح لندن ، التي أسسها تشارلز روبرت آشبي في عام 1894 ، متاحة الآن من خلال التراث الإنجليزي . وهي سجل للشوارع والمباني الفردية البارزة في مقاطعة لندن السابقة.
• مسح المباني التاريخية الأمريكية ، سجلات المباني البارزة التي تم وضعها خلال فترة الكساد الكبير في ثلاثينيات القرن العشرين ، هذه المجموعة محفوظة في مكتبة الكونجرس ومتاحة بدون حقوق نشر على الإنترنت.

تُستخدم الرسومات التسجيلية أيضًا في مشاريع البناء، حيث يتم توثيق الظروف "كما تم بناؤها" للمبنى المكتمل مع مراعاة جميع الاختلافات التي طرأت أثناء عملية البناء.

مجموعة شاملة من الرسومات المستخدمة في مشروع بناء المباني: لن تتضمن هذه الرسومات رسومات المهندس المعماري فحسب، بل تشمل أيضًا الرسومات الهيكلية وغيرها من الرسومات الهندسية. تنقسم الرسومات التنفيذية منطقيًا إلى رسومات الموقع والتجميع والمكونات. ^[9]

• تتضمن رسومات الموقع، والتي تسمى أيضًا رسومات الترتيب العام، مخططات الطوابق والأقسام والواجهات: فهي تُظهر مكان وجود عناصر البناء.
• توضح رسومات التجميع كيفية تجميع الأجزاء المختلفة معًا. على سبيل المثال، توضح تفاصيل الجدار الطبقات التي يتكون منها البناء، وكيفية تثبيتها على العناصر الهيكلية، وكيفية إنهاء حواف الفتحات، وكيفية تركيب المكونات الجاهزة.
• تتيح رسومات المكونات تصنيع عناصر مستقلة مثل النوافذ ومجموعات الأبواب في ورشة عمل وتسليمها إلى الموقع كاملة وجاهزة للتركيب. قد تشمل المكونات الأكبر حجمًا عوارض السقف وألواح الكسوة والخزائن والمطابخ. يمكن تصنيع الغرف الكاملة، وخاصة غرف نوم الفنادق والحمامات، كغرف مسبقة الصنع كاملة مع الزخارف الداخلية والتجهيزات.

في السابق، كانت الرسومات التنفيذية تجمع عادةً بين المخططات والأقسام والواجهات وبعض التفاصيل لتوفير شرح كامل للمبنى على ورقة واحدة. كان ذلك ممكنًا لأنه لم يتم تضمين سوى القليل من التفاصيل، وكانت تقنيات البناء المعنية معروفة بشكل عام بين محترفي البناء. الرسومات التنفيذية الحديثة أكثر تفصيلاً ومن الممارسات القياسية عزل مناطق مختارة من المشروع على أوراق منفصلة. الملاحظات المدرجة في الرسومات موجزة، تشير إلى مستندات المواصفات القياسية لمزيد من المعلومات. يتضمن فهم تخطيط وبناء مبنى حديث دراسة مجموعة كبيرة من الرسومات والمستندات غالبًا.

حتى الجزء الأخير من القرن العشرين، كانت جميع الرسومات المعمارية تُنتج يدويًا، إن لم يكن من قبل المهندسين المعماريين، فعن طريق رسامين مدربين (ولكن أقل مهارة)، والذين لم يقوموا بإنشاء التصميم، ولكنهم اتخذوا العديد من القرارات الأقل أهمية. واستمر هذا النظام مع الرسم بمساعدة الكمبيوتر: حيث لا يمتلك العديد من مهندسي التصميم سوى القليل من المعرفة ببرامج الكمبيوتر بمساعدة الكمبيوتر أو لا يمتلكونها على الإطلاق، ويعتمدون على الآخرين لأخذ تصميماتهم إلى ما هو أبعد من مرحلة الرسم. غالبًا ما يتخصص الرسامون في نوع من الهياكل، مثل السكنية أو التجارية، أو في نوع من البناء: إطار خشبي، أو خرسانة مسلحة، أو مسبقة الصنع، وما إلى ذلك. ^[17]

كانت الأدوات التقليدية للمهندس المعماري هي لوحة الرسم أو طاولة الرسم، والمربع T والمربعات المحددة ، والمنقلة ، والبوصلة ، والقلم الرصاص ، وأقلام الرسم من أنواع مختلفة. ^[14] كانت الرسومات تُرسم على ورق الرق ، والكتان المطلي ، وورق التتبع . كانت الحروف تُرسم إما يدويًا، أو ميكانيكيًا باستخدام استنسل ، أو مزيج من الاثنين. كانت خطوط الحبر تُرسم بقلم تحديد ، وهو جهاز متطور نسبيًا يشبه قلم الغمس، ولكن بعرض خط قابل للتعديل، وقادر على إنتاج عرض خط دقيق للغاية. كان لابد من غمس أقلام الحبر في الحبر بشكل متكرر. كان الرسامون يعملون واقفين، مع الحفاظ على الحبر على طاولة منفصلة لتجنب انسكاب الحبر على الرسم. ^{[ بحاجة لمصدر ]}

تضمنت التطورات في القرن العشرين لوحة الرسم ذات الحركة المتوازية ، بالإضافة إلى تحسينات أكثر تعقيدًا على المربع T الأساسي. سمح تطوير أقلام الرسم الفنية الموثوقة بالرسم بشكل أسرع والكتابة بالاستنسل. كانت أحرف النقل الجاف Letraset والأوراق ذات النغمات النصفية شائعة منذ سبعينيات القرن العشرين حتى ^{[ متى؟ ]} جعلت أجهزة الكمبيوتر هذه العمليات قديمة. ^{[ بحاجة لمصدر ]}

التصميم بمساعدة الحاسوب (يشار إليه عمومًا باسم CAD ) هو استخدام برامج الكمبيوتر لإنشاء الرسومات. اليوم، يتم عمل الغالبية العظمى من الرسومات الفنية من جميع الأنواع باستخدام CAD. بدلاً من رسم الخطوط على الورق، يسجل الكمبيوتر المعلومات المكافئة إلكترونيًا. هناك العديد من المزايا لهذا النظام: يتم تقليل التكرار لأنه يمكن نسخ العناصر المعقدة وتكرارها وتخزينها لإعادة الاستخدام. يمكن حذف الأخطاء، وتسمح سرعة الرسم بتجربة العديد من التباديل قبل الانتهاء من التصميم. من ناحية أخرى، يشجع الرسم بمساعدة الحاسوب على انتشار التفاصيل وزيادة توقعات الدقة، وهي الجوانب التي تقلل من الكفاءة المتوقعة في الأصل من الانتقال ^{إلى الحوسبة .}

إن برامج التصميم بمساعدة الحاسوب الاحترافية مثل AutoCAD معقدة وتتطلب التدريب والخبرة قبل أن يصبح المشغل منتجًا بالكامل. وبالتالي، غالبًا ما يكون مشغلو التصميم بمساعدة الحاسوب المهرة منفصلين عن عملية التصميم. تسمح البرامج الأبسط مثل SketchUp و Vectorworks برسم أكثر بديهية وهي مخصصة كأداة تصميم. ^{[18] [19]}

تُستخدم برامج التصميم بمساعدة الحاسوب (CAD) لإنشاء جميع أنواع الرسومات، من الرسومات العملية إلى وجهات النظر الواقعية . تُصنع العروض المعمارية (وتسمى أيضًا التصورات المرئية) عن طريق إنشاء نموذج ثلاثي الأبعاد باستخدام برامج التصميم بمساعدة الحاسوب (CAD). يمكن عرض النموذج من أي اتجاه للعثور على وجهات النظر ^الأكثر فائدة. ثم يتم استخدام برامج مختلفة (على سبيل المثال Autodesk 3ds Max ) لتطبيق اللون والملمس على الأسطح ^، وتمثيل الظلال والانعكاسات. يمكن دمج النتيجة بدقة مع العناصر الفوتوغرافية: الأشخاص والسيارات والمناظر الطبيعية الخلفية ^.

نمذجة معلومات البناء (BIM) هو التطور المنطقي لرسومات CAD، وهي تقنية جديدة نسبيًا ولكنها أصبحت شائعة بسرعة. يتعاون فريق التصميم لإنشاء نموذج كمبيوتر ثلاثي الأبعاد، ويتم إنشاء جميع الخطط والمناظر ثنائية الأبعاد الأخرى مباشرة من النموذج، مما يضمن الاتساق المكاني. يتمثل الابتكار الرئيسي هنا في مشاركة النموذج عبر الإنترنت، بحيث يمكن دمج جميع وظائف التصميم (مسح الموقع والهندسة المعمارية والبنية والخدمات) في نموذج واحد، أو كسلسلة من النماذج المرتبطة بكل تخصص يتم مشاركتها طوال عملية تطوير التصميم. يجب أن يكون هناك شكل من أشكال الإدارة، ليس بالضرورة من قبل المهندس المعماري، لحل الأولويات المتضاربة. نقطة البداية لـ BIM هي التصميم المكاني، ولكنها تمكن أيضًا من تحديد المكونات وجدولتها مباشرة من المعلومات المضمنة في النموذج. ^{يمكن تصنيف نمذجة معلومات البناء إلى 3 مستويات مختلفة تتراوح من 0-3} . تمثل هذه المستويات نضج BIM وتميز مقدار التعاون في المشاريع. تقيس المعلومات التي تتم مشاركتها طوال العملية بأكملها.

المستوى 0 هو المستوى الفردي الذي لا يتطلب أي تعاون. حيث يعمل الأفراد على ملفات CAD الخاصة بهم بشكل منفصل ويستخدمون معاييرهم الخاصة. ومن المعروف أن هذه الطرق أكثر تقليدية والتي يتم التخلص منها تدريجيًا وبالتالي لم تعد مستخدمة اليوم.

المستوى الأول عبارة عن مزيج من العمل ثلاثي الأبعاد وثنائي الأبعاد. يتعين على فرق المشروع إدارة البيانات ومشاركتها بين الفريق. يجب تبني جوانب مثل "اتفاقيات التسمية".

يتضمن المستوى الثاني استخدام جميع أعضاء الفريق لنماذج ثلاثية الأبعاد. ورغم أنهم قد لا يستخدمون نفس المعلومات، فإن البيئة المبنية مشتركة من خلال تنسيقات ملفات مماثلة. كما يقدم هذا المستوى تسلسل البناء والتكلفة.

يتضمن المستوى 3 العمل على نموذج مشروع مشترك. يوجد النموذج في بيئة مركزية ويمكن لأي شخص تعديله. يتم تقليل المعلومات المتضاربة بسبب التحديث في الوقت الفعلي للنماذج. تتضمن المستويات اللاحقة مكونات التسلسل وتقدير التكلفة والمحاسبة عن التكاليف الأولية.

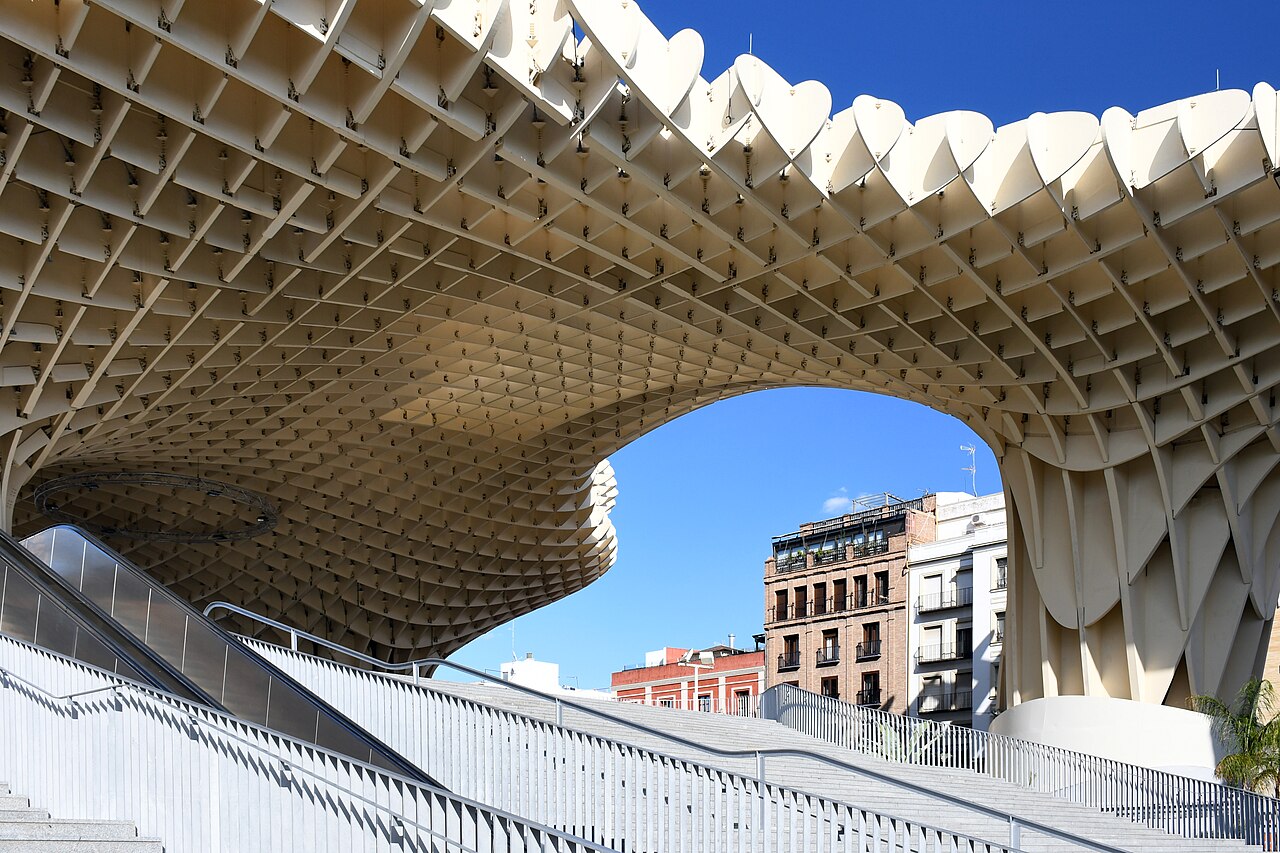

التصميم البارامتري هو مثال على الذكاء الحاسوبي الصاعد في مجال الهندسة المعمارية. إنه إنشاء علاقات معقدة بين النماذج. ترتبط القياسات في التصميم البارامتري من خلال البرامج النصية. يمكن للمستخدمين تعديل وتكييف نماذجهم بناءً على القياسات. سيؤثر تغيير قياس واحد على القياسات الأخرى بناءً على المعلمات المحددة. يستخدم التصميم البارامتري قابلية التوسع والتعديلات التي تنطوي على أشكال عضوية معقدة. إنه يسمح بإنشاء أشكال لن تكون ممكنة باستخدام النمذجة ثلاثية الأبعاد العادية أو تستغرق كميات كبيرة من الوقت. يمكن للنماذج تقليل وقت الإنتاج، وبالتالي، السماح بالوقت المخصص لأوقات أخرى من عملية التصميم. الحجة مع التصميم البارامتري هي مسألة التطبيق العملي. في بعض الأحيان، من غير المؤكد ما إذا كانت هذه الأنماط تتوافق بشكل صحيح مع رغبات واحتياجات المستخدمين أم لا. ^[20] من الأمثلة الواقعية للتصميمات البارامترية مظلة متروبول في إشبيلية أو كانتون في قوانغتشو الصين. تشترك هذه الأشكال في أنماط متكررة معقدة تلتوي وتنحني وتنحني بطرق دراماتيكية. هذه الشبكات فريدة من نوعها وهناك تعقيد مرتبط بمظهرها. يُطلق على هذا الأسلوب اسم "البارامترية" من قبل زها حديد، وهو أسلوب يعتمد على تقنيات الرسوم المتحركة الرقمية.

الرسوم المتحركة المعمارية هي فيلم قصير يظهر كيف سيبدو المبنى المقترح: الصورة المتحركة تجعل الأشكال ثلاثية الأبعاد أسهل بكثير للفهم. يتم إنشاء الرسوم المتحركة من سلسلة من مئات أو حتى آلاف الصور الثابتة، كل منها مصنوعة بنفس الطريقة مثل التصور المعماري. يتم إنشاء مبنى تم إنشاؤه بواسطة الكمبيوتر باستخدام برامج CAD، ويتم استخدام ذلك لإنشاء مناظر واقعية إلى حد ما من سلسلة من وجهات النظر. تستخدم أبسط الرسوم المتحركة وجهة نظر متحركة، في حين يمكن أن تتضمن الرسوم المتحركة الأكثر تعقيدًا أشياء متحركة: أشخاص ومركبات وما إلى ذلك. ^{[ بحاجة لمصدر ]}

تنتج المدارس طلابًا متمرسون في الهندسة المعمارية يؤدون أعمالهم في التعاون بمساعدة الكمبيوتر وأتمتة البناء والمباني الذكية التي تعد بإحداث نفس التأثير قبل تكييف التكنولوجيا. ^{[ بحاجة لتوضيح ]} من المهم أن نفهم ^{[ وفقًا لمن؟ ]} أن المهندسين المعماريين هم من يحلون المشكلات وأن التفكير النقدي الذي تم استخدامه منذ فجر الإنسان لا يزال مستمراً. لن يتم "التخلص التدريجي" من فكرة الابتكار والاستجابة والتفكير النقدي أبدًا وهي ذات صلة دائمًا اليوم. على الرغم من أن الرسم الخالص، الذي يتضمن رسم خطط البناء يدويًا، لا يتم استخدامه كثيرًا بسبب CAD، إلا أنهم يدربون المهندسين المعماريين على ممارسة المصممين الذين يركزون على الإنسان والتعمق في الثقافة لفهم العملاء في النهاية. يتضمن التصميم الذي يركز على الإنسان المنظور البشري في جميع خطوات عملية التصميم. لا تضاهي عدم القدرة على التنبؤ وتعقيد البشر أي أنظمة مبرمجة مسبقًا. ^{[ بحاجة لمصدر ]}

يساعد الواقع الافتراضي في المشاريع المعمارية المصممين على فهم المساحات من منظور إدراكي. ^[21] يرمز VR إلى الواقع الافتراضي ويشرح تجربة في عالم غير موجود. يخلق الواقع الافتراضي تجربة يتم إنشاؤها بواسطة برنامج كمبيوتر. يسمح استخدام تتبع الحركة بالتلاعب السريع. إنه يخلق تجربة فردية منعزلة. تستخدم شركات الهندسة المعمارية هذا كأداة للسماح للموظفين بالتعلم وإنشاء تجربة أكثر جاذبية لكل من العملاء والموظفين. تشمل فوائد الواقع الافتراضي للهندسة المعمارية: انخفاض تكاليف بدء التشغيل، واكتساب ميزة تنافسية، وتجنب المراجعة، وتكرار سيناريوهات العالم الحقيقي. من خلال وضع العميل في عالم افتراضي، غالبًا ما تكون الملاحظات أكثر وضوحًا، حيث يمكن للعميل السير عبر البيئة، وفقًا لاحتياجاته وخياراته الجمالية.

بسبب COVID-19، تحولت شركات الهندسة المعمارية بشكل متزايد إلى بيئة رقمية للتعاون. أثبت مؤتمر الفيديو أنه طريقة شائعة للقاء العملاء ومحاكاة بيئة الاستوديو. يعد التعاون والتواصل باستخدام برامج مثل Zoom أمرًا شائعًا يتم استخدامه باستمرار. منذ بداية الوباء، من المتوقع أن يصبح الناس على دراية متزايدة بالتكنولوجيا. على الرغم من أن التنسيق غالبًا ما يكون صعبًا، إلا أن برامج مثل BIM تساعد في تحسين سير العمل بين كل من العملاء المعماريين. ومع ذلك، يصعب تسهيل العلاقات مع العملاء لأن العملاء غير قادرين على لمس أو الشعور بالعمل. ^[22] يعد التكيف أمرًا بالغ الأهمية حيث يتم تنفيذ المزيد والمزيد من البرامج بين الاستوديو لدعم الموظفين.

تشمل عملية إعادة التصوير مجموعة متنوعة من التقنيات والوسائط وخدمات الدعم المستخدمة لعمل نسخ متعددة من الرسومات الأصلية. لا تزال مطبوعات الرسومات المعمارية تسمى أحيانًا المخططات الزرقاء ، بعد إحدى العمليات المبكرة التي أنتجت خطًا أبيض على ورق أزرق. حلت محل هذه العملية نظام الطباعة بالخط الصبغي الذي يطبع باللون الأسود على ورق مطلي باللون الأبيض ( المخطط الأبيض ). العمليات الحديثة القياسية هي الطابعة النافثة للحبر والطابعة الليزرية وآلة النسخ ، والتي تُستخدم منها الطابعات النافثة للحبر والليزر بشكل شائع للطباعة كبيرة الحجم. على الرغم من أن الطباعة الملونة أصبحت شائعة الآن، إلا أنها تظل باهظة الثمن فوق حجم A3، ولا تزال الرسومات العملية للمهندس المعماري تميل إلى الالتزام بالجماليات بالأبيض والأسود / تدرجات الرمادي.
