خطوط التلفزيون
خطوط التلفزيون ( TVL ) هي مواصفة لدقة الصورة الأفقية في الكاميرات أو الشاشات التناظرية . [ 1 ] تُعدّ خطوط التلفزيون من أهم مقاييس الدقة في أنظمة الفيديو. ويمكن قياسها باستخدام مخطط الدقة القياسي EIA 1956. [ 2 ]
تعريف

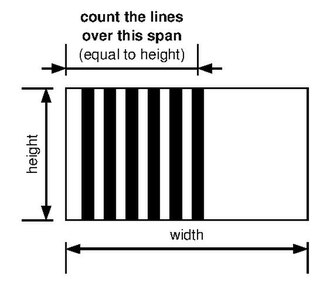

يُعرَّف TVL بأنه الحد الأقصى لعدد الخطوط الرأسية الفاتحة والداكنة المتناوبة التي يمكن تمييزها لكل ارتفاع صورة. [ 3 ] دقة 400 TVL تعني أنه يمكن عدّ 200 خط رأسي داكن و200 خط رأسي أبيض مميز على امتداد أفقي يساوي ارتفاع الصورة. على سبيل المثال، على شاشة مقاس 4 × 3 بوصات (10.2 سم × 7.6 سم) بدقة 400 TVL، يمكن عدّ 200 خط رأسي داكن على عرض 3 بوصات (7.6 سم) من الشاشة (لاحظ أنه تم استخدام ارتفاع الشاشة البالغ 3 بوصات (7.6 سم) وليس عرض الشاشة الكامل البالغ 4 بوصات (10 سم) ).
يُعدّ TVL خاصيةً جوهريةً للكاميرا أو الشاشة، تتأثر بعرض النطاق المرئي لنظام الإرسال المستخدم. ويجب عدم الخلط بينه وبين عدد خطوط المسح الأفقي لهذه الأنظمة، والتي على سبيل المثال 625 خطًا لنظام PAL ، و525 خطًا لنظام NTSC . [ 3 ]
يوضح الجدول التالي الدقة الأفقية لبعض أنظمة الفيديو التناظرية: [ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ] [ 9 ] [ 10 ] [ 11 ]
| نظام | خطوط التلفزيون | |
|---|---|---|
| لوما | كروما | |
| CV-2000 [ 10 ] | 220 | |
| VHS ، [ 4 ] [ 5 ] EV، Video8 [ 4 ] [ 5 ] | 240 | 30 |
| EIAJ -2 [ 4 ] | 240 | |
| يو-ماتيك [ 4 ] | 240 | |
| V-Cord [ 11 ] | 250 | |
| CED [ 4 ] | 250 | |
| بيتا ماكس ، [ 4 ] في إتش إس عالي الجودة | 250 | 30 |
| SuperBeta [ 4 ] [ 5 ] | 280 | 30 |
| بيتاكام | 300 | 120 |
| يو-ماتيك إس بي [ 4 ] | 330 | |
| بث NTSC [ 9 ] | 330 | 70 |
| بيتاكام إس بي | 340 | 120 |
| النوع أ [ 4 ] | 350 | 120 |
| S-VHS ، [ 4 ] [ 5 ] [ 9 ] Hi8 [ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ] | 400 | 30 |
| رباعي (NTSC) [ 4 ] | 400 | 120 |
| قرص الليزر (NTSC) [ 4 ] [ 12 ] | 420 | 70 |
| PAL D [ 13 ] | 470 | 102 |
| ED Beta [ 4 ] [ 5 ] | 500 | 30 |
| ميوز [ 14 ] | 598 | 209 |
القيود
بما أن الإرسال التناظري للفيديو يعتمد على خطوط المسح ، فإن عدد الخطوط الأفقية يُرسل دائمًا بنفس القيمة. ومع ذلك، هناك عدة عوامل تعيق القدرة على عرض التفاصيل الدقيقة داخل الخط الواحد.
انظر أيضاً
- عامل كيل ، الذي يحد من الدقة الرأسية في التلفزيون التناظري، والدقة الأفقية والرأسية في التلفزيون الرقمي، إلى جزء من عدد خطوط المسح أو البكسلات
