أمبيكس VR-2000

كان شريط الفيديو الرباعي ذو البوصتين (يُسمى أيضًا شريط الفيديو الرباعي أو الرباعي ) أول تنسيق عملي وناجح تجاريًا لتسجيل الفيديو التناظري . [ 1 ] يستخدم هذا التنسيق شريطًا مغناطيسيًا بعرض بوصتين (51 مم) ، وقد طُوّر وأُصدر لصناعة البث التلفزيوني عام 1956 من قِبل شركة أمبيكس الأمريكية، ومقرها ريدوود سيتي، كاليفورنيا . [ 2 ] بُني أول مسجل فيديو يستخدم هذا التنسيق في العام نفسه. أحدث هذا التنسيق ثورة في عمليات البث التلفزيوني وإنتاج البرامج التلفزيونية ، حيث كانت الأفلام السينمائية هي وسيلة التسجيل الوحيدة المتاحة لصناعة التلفزيون حتى ذلك الحين .

نظراً لأن معظم شبكات التلفزيون الأمريكية آنذاك كانت تستخدم أفلام الكينسكوب التي تستغرق وقتاً طويلاً في التحميض، فقد سعت هذه الشبكات إلى إيجاد طريقة أكثر عملية وفعالية من حيث التكلفة وأسرع لتأجيل بث البرامج التلفزيونية لعرضها لاحقاً في المناطق الزمنية الغربية، بدلاً من عمليات معالجة الأفلام وتحريرها المكلفة والمستهلكة للوقت. ولمواجهة هذه التحديات، سعى القائمون على البث إلى تكييف تقنية التسجيل على الأشرطة المغناطيسية (المستخدمة أصلاً في تسجيل الصوت) لاستخدامها في التلفزيون أيضاً. وبحلول عام ١٩٥٤، كان قطاع التلفزيون في الولايات المتحدة يستهلك من مخزون الأفلام أكثر مما تستهلكه جميع استوديوهات هوليوود مجتمعة. [ ٣ ]

يشير مصطلح "رباعي" إلى استخدام أربعة رؤوس تسجيل/تشغيل مغناطيسية مثبتة على عجلة رأس تدور عرضيًا (باتجاه العرض) على الشريط بسرعة 14386 دورة في الدقيقة [ 4 ] (لتسجيل 960 شريطًا في الثانية) لأجهزة التسجيل الرباعية القياسية NTSC (525 خطًا/30 إطارًا في الثانية )، وبسرعة 15000 دورة في الدقيقة (لتسجيل 1000 شريط في الثانية) لأجهزة التسجيل الرباعية القياسية PAL (625 خطًا/25 إطارًا في الثانية ). تُسمى هذه الطريقة بالمسح التربيعي، على عكس طريقة المسح الحلزوني المستخدمة في تنسيقات أشرطة الفيديو اللاحقة. كان الشريط يعمل بسرعة 7.5 أو 15 بوصة (190.5 أو 381.0 ملم) في الثانية؛ وسُجلت مسارات الصوت والتحكم والإشارة بشكل خطي قياسي بالقرب من حواف الشريط. استُخدم مسار الإشارة إما كمسار صوتي ثانٍ، أو لتسجيل نغمات الإشارة أو رمز الوقت لتحرير الفيديو الخطي . [ 5 ]

يستخدم تنسيق الفيديو الرباعي التسجيل المجزأ؛ حيث يحتوي كل مسار فيديو مسجل عرضيًا على شريط فيديو رباعي بحجم بوصتين على سدس عشر (NTSC) أو عشرين (PAL) [ 6 ] من حقل فيديو متداخل. (بالنسبة لأنظمة NTSC، تشير الحسابات إلى أن إكمال حقل واحد يتطلب 15 تمريرة رأس عرضية، تتكون كل منها من 16 سطر فيديو). هذا يعني أن شريط الفيديو الرباعي بحجم بوصتين لم يكن يدعم وظائف التشغيل المتقدمة، مثل عرض الصور الثابتة، والتشغيل المكوك، والتشغيل العكسي، أو التشغيل بسرعات متغيرة. في الواقع، لم يكن تنسيق الفيديو الرباعي قادرًا على إعادة إنتاج صور واضحة إلا عند تشغيل الشريط بالسرعة العادية. [ 7 ] ومع ذلك، فقد كان قادراً على إنتاج صور عالية الجودة للغاية بدقة أفقية تبلغ حوالي 400 خط لكل ارتفاع صورة ، وظل المعيار الصناعي الفعلي للبث التلفزيوني منذ بدايته في عام 1956 وحتى منتصف الثمانينيات، عندما حلت محله تنسيقات أشرطة الفيديو الأحدث والأصغر حجماً والأقل صيانة مثل شريط الفيديو من النوع C. [ 8 ]

كان هناك ثلاثة أنواع مختلفة من العجلات الرباعية مقاس 2 بوصة:

  • النطاق المنخفض، وهو أول نوع من أنواع الرباعيات التي قدمتها شركة أمبيكس في عام 1956،
  • النطاق العالي، الذي استخدم نطاقًا تردديًا أوسع لتسجيل الفيديو على الشريط، مما أدى إلى الحصول على فيديو عالي الدقة من مسجل أشرطة الفيديو (VTR)، و
  • نطاق ترددي فائق، والذي استخدم نغمة تجريبية لتحسين استقرار قاعدة الوقت، وشريط ذو إكراه أعلى .

معظم أجهزة التسجيل الرباعية التي صنعتها شركة أمبيكس في أواخر الستينيات والسبعينيات من القرن العشرين قادرة على تشغيل أشرطة التسجيل الرباعية ذات النطاقين المنخفض والعالي. [ 9 ]

تاريخ

كان نقل برامج التلفزيون بين المناطق الزمنية الوسطى والجبلية والمحيط الهادئ في خمسينيات القرن الماضي ، باستخدام أفلام الكينسكوب ، عمليةً محفوفة بالمخاطر وسريعة الخطورة (لبث برامجها في نفس التوقيت المحلي في كل منطقة زمنية). ويعود ذلك إلى ضيق الوقت المتاح لاستوديوهات وعمليات شبكات التلفزيون الرئيسية على الساحل الغربي آنذاك لاستلام الفيديو من الساحل الشرقي (مباشرةً عبر دوائر ترحيل الميكروويف المؤجرة أو الكابلات المحورية التي توفرها شركة الهاتف AT&T )، وتسجيله على أفلام الكينسكوب، وتحميض الفيلم لإرساله عبر شبكة AT&T إلى المحطات التابعة المحلية للشبكات في غرب الولايات المتحدة. ونتيجةً لذلك، كان يتم بث فيلم الكينسكوب عادةً فور خروجه من جهاز التحميض، وهو لا يزال دافئًا من مجفف الفيلم. وكانت الشبكات تُطلق على هذه الأفلام اسم "الكينسكوب الساخن". بحلول عام 1954، استخدمت الشبكات التلفزيونية كميات من الأفلام الخام لإنتاج أفلام الكينسكوب أكثر مما استخدمته جميع استوديوهات هوليوود مجتمعة، حيث أنفقت ما يصل إلى 4000 دولار لكل نصف ساعة. [ 10 ] [ 11 ]

بعد أن لاحظت شركة أمبكس عدم جدوى نماذج مسجلات الفيديو الأولية من شركتي بينغ كروسبي إنتربرايزز (BCE) وآر سي إيه ، بدأت بتطوير صيغة أكثر عملية لشريط الفيديو مع مراعاة اقتصاد الشريط، بالإضافة إلى توفير حل لمشاكل تأخير البث في الساحل الغربي. ابتداءً من عام 1952، قامت أمبكس ببناء النموذج الأولي مارك 1 لجهاز تسجيل الفيديو، [ 12 ] [ 13 ] باستخدام شريط بعرض 51 مم ( بوصتين ) . قررت أمبكس أنه بدلاً من تحريك الشريط بسرعة عالية أمام رأس ثابت لتسجيل عرض نطاق ترددي كافٍ للفيديو (كما هو الحال في نماذج مسجلات الفيديو الأولية المذكورة من BCE وRCA)، سيتم تحريك الرأس بسرعة عبر الشريط البطيء نسبيًا. نتج عن ذلك استخدام مارك 1 للمسح القوسي ، والذي يتكون من قرص دوار ذي سطح (حيث يتم تركيب الرؤوس) يلامس الشريط (بدلاً من حافة عجلة الرأس في المسح التربيعي المستعرض). نتج عن ذلك تسجيل مسار على شكل قوس عبر عرض الشريط. [ 14 ] أدى المسح القوسي إلى سرعة رأس القراءة/الكتابة على الشريط تبلغ حوالي 2500 بوصة/ثانية (63500 مم/ثانية) ، ولكن مشاكل استقرار قاعدة التوقيت لإشارة الفيديو المُستنسخة من الشريط دفعت شركة أمبيكس إلى التخلي عن المسح القوسي لصالح نظام المسح العرضي الأكثر موثوقية. [ 15 ] [ 16 ]

استمرت شركة أمبيكس في إنتاج أجهزة التسجيل النموذجية مارك 2 [ 17 ] ومارك 3 [ 18 ] حتى منتصف الخمسينيات . وكان مارك 2 أول جهاز يستخدم تعديل التردد (FM) لتسجيل إشارة الفيديو الواردة على الشريط كموجة حاملة معدلة وفقًا لمدخل الفيديو، مما أدى إلى تحسن كبير في جودة تشغيل الفيديو مقارنةً بمارك 1، الذي استخدم تعديل السعة (AM) وأدى إلى إعادة إنتاج فيديو رديئة ومشوشة عند التشغيل.

كان جهاز مارك 4 [ 19 ] أول جهاز يُعرض علنًا في مؤتمر الرابطة الوطنية لمذيعي الراديو والتلفزيون (التي تُعرف الآن باسم NAB ) ( معرض NAB ) في شيكاغو في 14 أبريل 1956. بعد أن أنهى ويليام لودج من شبكة سي بي إس خطابه، أعاد جهاز مارك 4 عرض صورته وكلماته على الفور تقريبًا، مما أثار حالة من الذهول بين الحضور. [ 10 ] أُجريت بعض التحسينات الشكلية على جهاز مارك 3 السابق، وعُرض أيضًا في مقر شركة أمبيكس في ريدوود سيتي في اليوم نفسه. حقق كلا العرضين نجاحًا كبيرًا، وحصلت أمبيكس  على طلبات شراء للجهاز بقيمة مليوني دولار في غضون أربعة أيام. [ 10 ]

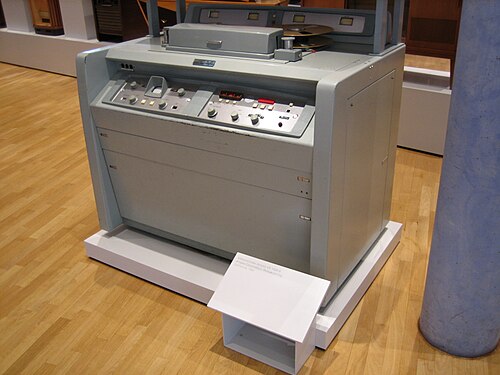

طراز VR 1000-B (1961)

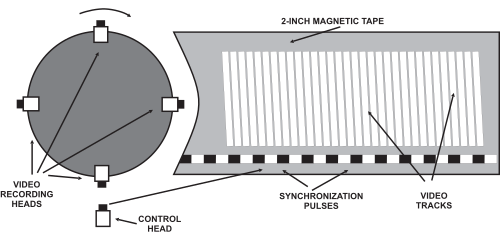

نظام رباعي

أصدرت شركة أمبيكس لاحقًا أولى نماذج مسجلات الفيديو الرباعية (VTR) المبنية على طراز مارك 4، والتي كانت أيضًا نماذج أولية، وهي VRX-1000، [ 20 ] حيث صُنع منها 16 جهازًا. أما الأجهزة التي صُنعت بعد ذلك فكانت نماذج الإنتاج النهائية، وسُميت VR-1000. [ 21 ] بلغ سعر مسجل الفيديو من أمبيكس المعلن عنه في أواخر عام 1956 مبلغ 45,000 دولار أمريكي ( ما يعادل 533,000 دولار أمريكي في عام 2025 ). [ 22 ]

في عام 1957، وبعد فترة وجيزة من طرح شركة أمبيكس لتنسيق الشريط الرباعي ذي البوصتين، طرحت شركة آر سي إيه جهاز تسجيل فيديو متوافق مع هذا التنسيق، وهو جهاز TRT-1A . وقد أطلقت عليه آر سي إيه اسم "مسجل أشرطة التلفزيون"، لأن كلمة "شريط الفيديو" كانت علامة تجارية مسجلة لشركة أمبيكس في ذلك الوقت. [ 23 ]

طوّرت شركة أمبيكس وأصدرت نماذج محدّثة ومحسّنة من أجهزة التسجيل الرباعية، بدءًا من جهاز VR-1000B في منتصف عام 1959. في ذلك الوقت، أعلنت أمبيكس عن بيع ما يزيد عن 360 جهاز VR-1000 حول العالم، منها أكثر من 250 جهازًا في الولايات المتحدة - حوالي 30 جهازًا لكل شبكة، و100 جهاز لمحطات مستقلة، و20 جهازًا لشركات الإنتاج. [ 24 ] ظهر الجيل الثاني VR-2000 [ 25 ] في عام 1964، تلاه إصدار اقتصادي مصغر، هو VR-1200، في عام 1966، وسلسلة أجهزة تسجيل الفيديو AVR، وهي AVR-1 وAVR-2 وAVR-3 في سبعينيات القرن العشرين. كان جهاز AVR-2 أصغر أجهزة تسجيل الفيديو الرباعية حجمًا، حيث كان يعمل بتيار متردد أحادي الطور  تقليدي بجهد 120 فولت ، بدلًا من التيار المتردد ثلاثي الأطوار بجهد 208 أو 220 فولت الذي تتطلبه الأجهزة الرباعية الأكبر حجمًا. وأصدرت شركة RCA لاحقًا طرازات أخرى من أجهزة تسجيل الفيديو الرباعية، مثل TR-22 وTR-70 وTR-600.

كانت شبكة سي بي إس أول شبكة تلفزيونية تستخدم شريط فيديو رباعي بقياس بوصتين، حيث استخدمته لتأخير بث برنامج دوغلاس إدواردز والأخبار على الساحل الغربي في 30 نوفمبر 1956. [ 26 ] وفي 24 ديسمبر 1956، أصبح برنامج آرثر غودفري لاكتشاف المواهب، الذي بثته سي بي إس ، أول برنامج ترفيهي يُبث مباشرةً إلى جميع أنحاء البلاد من نيويورك ويُسجل لإعادة بثه لاحقًا في منطقة التوقيت الباسيفيكي . [ 27 ] [ 28 ] وفي 22 يناير 1957، أصبح برنامج المسابقات "الحقيقة أم العواقب " الذي أنتجته شبكة إن بي سي في هوليوود، أول برنامج يُبث في جميع المناطق الزمنية من شريط فيديو مسجل مسبقًا. [ 29 ]

كان المهندسون في شركة أمبيكس الذين عملوا على تطوير شريط الفيديو الرباعي ذي البوصتين من طراز مارك 1 إلى طراز VR-1000 هم تشارلز جينسبيرغ ، [ 26 ] وأليكس ماكسي ، وفريد ​​بفست ، وشيلبي هندرسون ، وتشارلي أندرسون ، وراي دولبي (الذي أسس لاحقًا مختبرات دولبي ). [ 30 ] [ 31 ]

مع ازدياد موثوقية أجهزة البث ذات البوصتين، بدأ استخدامها في إنتاج البث الخارجي. كانت هذه الأجهزة الضخمة تتطلب شاحنة خاصة لنقلها، كما كانت تتطلب جهدًا بشريًا هائلاً وصيانة ميدانية مكثفة. على الرغم من ذلك، فقد أتاحت هذه الأجهزة لمهندسي الفيديو في البث الخارجي إمكانية توفير إعادة تشغيل فورية وإنشاء مقدمات يمكن إضافة الترجمة إليها. [ 32 ]

نماذج المنتجات

أمبيكس

  • VR-1000 (1956) (VRX-1000) FM نطاق منخفض، ثلاثة رفوف من الصمامات ، أحادي اللون . لا يوجد تصحيح قاعدة زمنية . [ 33 ] [ 34 ] [ 35 ]
  • مجموعات تحديث VR-1000 "Allen" أو "Allenized" (التي صنعها ستيف ألين لشركة Allen Electronics لصالح Ampex ) لتلوين نظام المؤازرة ذي الحالة الصلبة، ونطاق FM عالي قابل للتحديث، ونظام المؤازرة ذي الحالة الصلبة. [ 36 ]
  • VR-1001 VR-1000 مع وحدة النقل العمودية.
  • VR-2000 (1964): جهاز تسجيل فيديو رباعي الحالة الصلبة، أول جهاز قادر على عرض الألوان مع نطاق ترددي عالٍ. مزود بخاصية Editec الاختيارية، وخاصية تعويض انقطاع الإشارة. رأس Mark 10. وحدة تصحيح تناظرية . [ 25 ]
  • VR-1100E (1966) VR-1000 ذو الحالة الصلبة. [ 37 ]
  • VR-1195 (1966) VR1100 مع العديد من تحديثات Ampex.
  • VR-1200 (1966) جهاز عرض عالي النطاق ملون يعمل بتقنية الحالة الصلبة. مزود بخاصية تصحيح التوقيت التناظري. مزود بخاصية Editec اختيارية. نسخة اقتصادية مصغرة من VR-2000. [ 38 ] [ 39 ]
  • جهاز تسجيل فيديو محمول VR-3000 (1967) مزود برأس كروي من طراز Mark 11. يدعم جميع الصيغ (NTSC/PAL/SECAM، 15 بوصة في الثانية/7.5 بوصة في الثانية، نطاق عالي/نطاق منخفض). كان من الممكن إجراء تصحيح زمني رقمي، لكنه تطلب تعديلات ميكانيكية واسعة النطاق على الوحدة الأساسية. يعمل بالبطارية أو بالكهرباء. [ 40 ]
  • جهاز تسجيل الفيديو المحمول VR-3000B: نسخة محسّنة من جهاز VR-3000. يتوفر نظام تصحيح الأخطاء الرقمي (TBC) كملحق إضافي، ولا يتطلب أي تعديلات على الوحدة الأساسية. بطاريات محسّنة. [ 41 ]
  • جهاز AVR-1 (1973) مسجل فيديو سريع جدًا، مزود بأعمدة تفريغ ، وكابستان تفريغ، ونقل هوائي. قابل للتبديل بين نظامي NTSC و PAL . مزود بتصحيح زمني تناظري. [ 42 ] [ 43 ]
  • جهاز تسجيل الفيديو ACR-25 (1974) المزود بخرطوشة، مع جهازين من نوع AVR-1. [ 44 ]
  • جهاز تسجيل فيديو ACR-25B (1975) مع خرطوشة ACR-25 وجهاز تصحيح الأخطاء الرقمي AVR-2 . [ 45 ] [ 46 ]
  • جهاز AVR-2 (1974) الرقمي TBC، وهو جهاز رباعي صغير الحجم يُستخدم في الاستوديوهات وشاحنات البث عن بُعد. يعمل بتيار متردد أحادي الطور 110 فولت (بينما تتطلب الطرازات الرباعية الأخرى تيارًا مترددًا 220 فولت أو ثلاثي الأطوار ، على الرغم من إمكانية توصيل جهاز AVR-2 للعمل بتيار 110 أو 220 فولت).
  • AVR-3 (1975) آخر جهاز Ampex Quad، مزود بوحدة تصحيح رقمي. بكرة تفريغ. نطاق ترددي فائق العلو. [ 47 ]

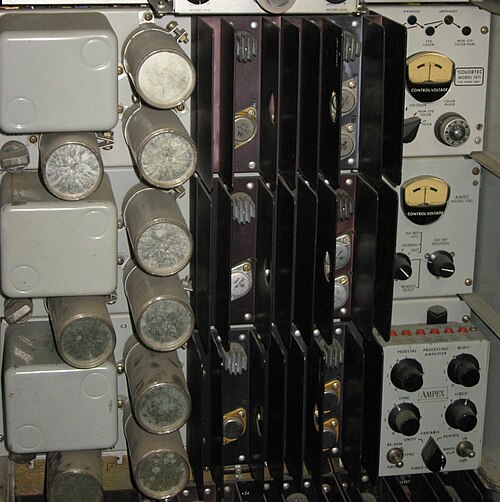

Ampex VR2000 Amtec و Colortec و Procamp في DC Video،،

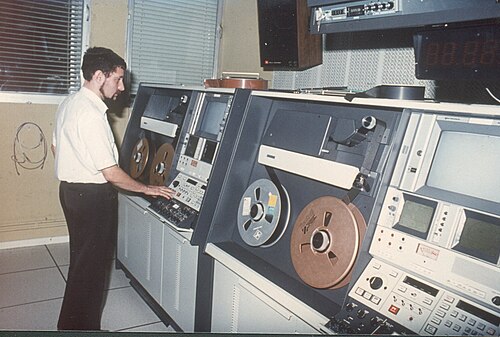

أمبيكس AVR 3

استخدمت أجهزة VR-2000 و VR-1200 (وكذلك VR-1100E و VR-1195، بالإضافة إلى بعض أجهزة VR-1000 VTR المحدثة) وحدات لتصحيح أخطاء قاعدة الوقت في تشغيل شريط الفيديو. [ 48 ]

آر سي إيه

  • جهاز تسجيل فيديو أنبوبي TRT-1A (1957)، 4 رفوف من الأنابيب . [ 49 ] [ 50 ] [ 51 ]
  • جهاز تسجيل الفيديو الأنبوبي TRT-1B (1959)، بثلاثة رفوف. أُضيف خيار الألوان لزيادة سعة هذا الجهاز إلى ستة رفوف، شملت معدات معالجة الألوان وشاشة العرض الملونة. [ 52 ] [ 53 ]
  • النموذج الأولي TRT-1AC [ 54 ]
  • TR-2 (1960) جهاز تسجيل فيديو أنبوبي مع بعض الأجهزة الإلكترونية الصلبة. نطاق ترددي منخفض أو أحادي اللون . [ 55 ]
  • TR-11 (1961) جهاز تسجيل فيديو أنبوبي مع مزود طاقة الحالة الصلبة PS .
  • TR-22 (1961) أحادي اللون ذو نطاق منخفض، وإصدار ملون لاحق. [ 56 ] [ 57 ]
  • TR-22C (1964) ألوان النطاق العالي.
  • TR-2 (1964) جهاز تسجيل صوتي فقط يعمل بالحالة الصلبة.
  • TR-3 (1964) جهاز تشغيل فقط يعمل بتقنية الحالة الصلبة. [ 58 ] [ 59 ]
  • TR-4 (1964) كلاهما، حالة صلبة. [ 60 ] [ 61 ]
  • TR-5 (1964) جهاز ألعاب محمول يعمل بتقنية الحالة الصلبة. [ 62 ] [ 63 ]
  • TR-22D (1966) [ 64 ]
  • جهاز TR-70 (1966) ذو حالة صلبة، نطاق عالي/منخفض مع تعويض انقطاع الإشارة. نطاق عالي ومنخفض ملون أو أحادي اللون. جهاز RCA متعدد المعايير [ 65 ] [ 66 ]
  • TR-70C (1967) TR-70 مع TBC رقمي.
  • TR-50 (1967) TR-4 النطاق العالي. [ 67 ] [ 68 ]
  • جهاز TR-60 (1969): يدعم نطاقي التردد العالي والمنخفض، بالألوان أو بالأبيض والأسود. يُعدّ TR-60 نسخةً مُطوّرة من TR-50. وهو جهاز متعدد المعايير من إنتاج شركة RCA، يدعم خطوط 405/525/625. استُخدم جهازا TR-60 وTR-70 في تكوين رئيسي/تابع مع أجهزة TCR-100، حيث كانت دوائر معالجة الفيديو في جهازي TR-60 وTR-70 تُشارك في الوقت نفسه، وذلك في حال عدم وجود وحدة معالجة خاصة (SPU) مُثبّتة مع جهاز TCR-100.
  • جهاز TCR-100 (1970) هو جهاز تشغيل خراطيش الفيديو ذو الطابقين. وحدة معالجة الإشارة SPU-100. يحتوي على العديد من الآليات التي تعمل بالهواء المضغوط [ 69 ] [ 70 ] [ 71 ]
  • TR-61 (1972) نظام ألوان عالي النطاق، نظام مؤازر رقمي ، قابل للتبديل بين NTSC / PAL ، TR-60 هو نسخة محدثة من TR-50.
  • جهاز TPR-10 (1975) جهاز محمول عالي النطاق بالألوان. أكبر من جهاز VR-3000، مزود بخاصية تشغيل الألوان، استخدمته القوات الجوية الأمريكية بأعداد قليلة. [ 72 ]
  • TR-600 (1972) آخر جهاز رباعي من إنتاج شركة RCA. جهاز رباعي رقمي صغير الحجم يُستخدم في الاستوديوهات وشاحنات البث عن بُعد. [ 73 ] [ 74 ]

بوش فيرنزه

  • جهاز تلفزيون أنبوبي رباعي BM-20 أبيض وأسود (1963-1970). [ 75 ] [ 76 ]
  • BCM-40 (1970–1972) جهاز حماية حراري تناظري ذو حالة صلبة. [ 77 ] [ 78 ]
  • BCM-40C (1972–1976) BCM-40 المحدث [ 79 ]

Комета ( كوميتا )، الاتحاد السوفيتي

  • كدر-1 (كدر-1) - أنابيب بالأبيض والأسود (1964)؛ [ 80 ]
  • Кадр-1Ц (Kadr-1Ts) - وحدة نموذجية معدلة لاختبار تسجيل الألوان (1964)؛ [ 81 ]
  • كادر-2 (Kadr-2) - وحدة نموذجية، أبيض وأسود، حالة صلبة (1966)؛ [ 82 ] [ 83 ]
  • كادر-3 (كدر-3) - اللون، الحالة الصلبة (1967)؛ [ 84 ]
  • Кадр-3P (Kadr-3P) - نسخة ذات رفوفين مخصصة لشاحنات الإنتاج (1969); [ 85 ]
  • Кадр-3PM (Kadr-3PM) - تم تعديله للتحرير المعتمد على الرمز الزمني (1980)؛ [ 86 ]
  • Кадр-5 (Kadr-5) - جهاز تسجيل فيديو سريع التحرير، أعمدة تفريغ (1976). [ 87 ]

ЛОМО ( لومو )، الاتحاد السوفيتي

  • КМЗИ-1 (KMZI-1) - وحدة نموذجية، أبيض وأسود، أنابيب. أول جهاز تسجيل فيديو سوفيتي. يعتمد على تنسيق رباعي، لكنه استخدم شريط 70 مم بدلاً من شريط 2 بوصة (1959)؛ [ 88 ] [ 89 ]
  • КМЗИ-4 (KMZI-4) - نسخة الإنتاج من КМЗИ-1، تم استخدامها للبث المنتظم (1960)؛ [ 90 ]
  • КМЗИ-6 (KMZI-6) - أبيض وأسود، أنابيب. أول جهاز تسجيل فيديو يتم إنتاجه بكميات كبيرة. استُخدم لأول تسجيل تجريبي ملون بتقنية SECAM (1962)؛ [ 88 ] [ 91 ]
  • КМЗИ-12 (KMZI-12) - أبيض وأسود، أنابيب. كان يحتوي على كتلة رأس قابلة للتبديل للتوافق مع شريط 2 بوصة (1965)؛ [ 88 ] [ 92 ]
  • إلكترون-2 (Electron-2) - أبيض وأسود، حالة صلبة، متوافق تمامًا مع تنسيق Quad (1966)؛ [ 88 ] [ 93 ]
  • الإلكترون-2M (Electron-2M) - نسخة ملونة (1966). [ 94 ]

آحرون

  • صنعت شركة سوني جهاز تسجيل فيديو تجريبي بحجم 2 بوصة في عام 1958، بعد أن شاهدت جهاز تسجيل فيديو من شركة أمبيكس في هيئة الإذاعة والتلفزيون اليابانية (NHK) ، لكنها لم تبيع أي أجهزة تسجيل فيديو رباعية بحجم 2 بوصة. [ 95 ] [ 96 ]
  • تم بيع جهازي VA-50 وVA-100 من قِبل شركة Visual Electronics الأمريكية (1965-1970) بواسطة جيم ثارب. استُخدمت فيهما العديد من قطع غيار ستيف ألين، وكانت هذه الأجهزة في البداية عبارة عن أجهزة VR-1000 مُعدّلة بتقنية ألين، تُباع تحت اسم RB 1000. ثم تحولت شركة Visual إلى استخدام أجهزة Bosch BM-20 المُعدّلة بتقنية ألين، وقامت بتلوينها لتُصبح VA-50 وVA-100. [ 36 ]
  • قامت شركة WZT (Warszawskie Zakłady Telewizyjne، بولندا) بتصنيع جهاز تسجيل الفيديو MW-623 (النموذج الأولي عام 1963)، ثم طورته إلى MW-645 (عام 1965، والذي شاع استخدامه في التلفزيون البولندي)، وأخيراً إلى MW-700C (عام 1971) الذي يعمل بتقنية الحالة الصلبة بالكامل. ولم تُباع أجهزة تسجيل الفيديو هذه في الخارج قط. [ 97 ]

مصير رباعي بوصتين

بوش كواد في تي آر موديل بي سي إم 40

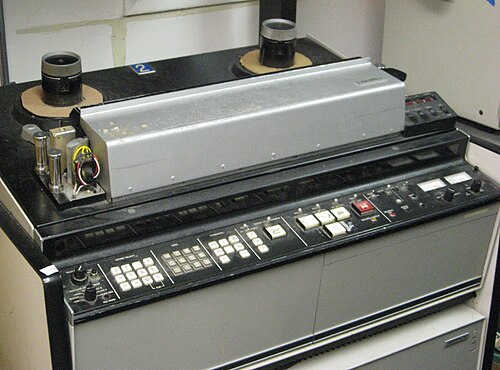

أمبيكس AVR-2
رأس الفيديو Ampex AVR-2

لم يعد شريط الفيديو الرباعي ذو البوصتين يُستخدم كصيغة رئيسية في البث التلفزيوني وإنتاج الفيديو، إذ حلّت محله منذ زمن طويل صيغ أشرطة تناظرية أسهل استخدامًا وأكثر عملية وأقل تكلفة صيانة، مثل النوع C ذي البوصة الواحدة (1976) و U-matic و Betacam . وقد جعلت التغييرات التي طرأت على صناعة التلفزيون والفيديو، من خلال التحول إلى أشرطة الفيديو الرقمية ( DVCAM و DVCPro و Digital Betacam ) وتقنية الوضوح العالي ( HDCAM )، صيغ الأشرطة التناظرية عتيقة بشكل متزايد. [ 98 ]

تطلّب تشغيل أجهزة حقبة VR-1000 مهارات مهندس فيديو مُدرّب تدريبًا عاليًا . عند تغيير شريط، كان المشغل يقضي ما يصل إلى نصف ساعة في "ضبط" جهاز تسجيل الفيديو، أي إجراء تعديلات فنية متخصصة لمعايرة الجهاز مع الشريط قبل أن يصبح جاهزًا للتشغيل. بدءًا من VR-1200/2000، أتاحت التحسينات في دقة تصنيع/تجديد رؤوس التسجيل، وتصحيح قاعدة الوقت، وزيادة الاستقرار الحراري للإلكترونيات الصلبة، إمكانية تغيير الأشرطة في أقل من دقيقة، ولم تعد هناك حاجة لمعايرة المحركات المؤازرة إلا مرة واحدة في كل وردية. بدءًا من AVR-1، أصبحت المحركات المؤازرة ذاتية المعايرة، وأصبح تغيير الأشرطة سريعًا بقدر ما يستطيع المشغل إدخال الشريط. [ 99 ]

تُستخدم أجهزة تسجيل الفيديو الرباعية القليلة المتبقية في الخدمة لنقل و/أو استعادة مواد الفيديو الأرشيفية ذات الشريط الرباعي مقاس 2 بوصة إلى تنسيقات تخزين بيانات أحدث، على الرغم من أن المسلسلات التلفزيونية الرئيسية من الخمسينيات إلى أواخر الستينيات قد أُعيدت معالجتها في الغالب على وسائط أكثر حداثة منذ بضع سنوات، بل وتم رقمنتها خلال العقد الماضي. [ 100 ]

تحديد

  • نظام فيديو تناظري مفتوح من بكرة إلى بكرة مقاس 2 بوصة
  • دليل تفريغ لدعم شريط الفيديو للتسجيل
  • سرعة الشريط 15 بوصة في الثانية (381  مم/ثانية) [7.5 بوصة في الثانية في وضع نصف السرعة]
  • تسجيل فيديو لإشارة FM
  • مسار تحكم تناظري واحد (240  هرتز) 20 ميل [أسفل شريط الفيديو]
  • مساران صوتيان تناظريان: مساران صوتيان أو مسار صوتي واحد ومسار نغمة إشارة واحد أو مسار صوتي واحد ومسار رمز زمني خطي واحد
  • مسار صوتي تناظري 70 ميل [أعلى شريط الفيديو]
  • مسار إشارة صوتية تناظرية 20 ميل
  • زاوية مسار الفيديو 89.5 درجة.
  • ارتفاع/طول مسار الفيديو ~ 1.82 بوصة، ~ 46.2 مم
  • أربعة رؤوس لتسجيل/تشغيل الفيديو بزاوية 90 درجة (محول دوار - أمبيكس، فرشاة دوارة - آر سي إيه)
  • قطر الأسطوانة 2 بوصة (50.8 مم)
  • اختراق الفيديو ~ 0.002 بوصة - 50 ميكرون
  • يحتوي الفيديو المكون من 525 سطرًا على 32 مسار فيديو
  • يحتوي الفيديو المكون من 625 سطرًا على 40 مسار فيديو
  • دوران الماسح الضوئي للفيديو: 525 خطًا 14400 دورة في الدقيقة (240 دورة في الثانية) (1000 شريط في الثانية)، 625 خطًا 15000 دورة في الدقيقة
  • سرعة كتابة رأس الفيديو: 525 سطر 1508 بوصة في الثانية (38.3  م/ث)، 625 39.9 م/ث (1570.8 بوصة في الثانية)
  • عرض مسار الفيديو 10 مل – 0.25  مم
  • تباعد مسار الفيديو 15.6 ميل – 0.40  مم
  • 16.4 خط أفقي لكل رأس في 525. (يتم تسجيل 64 خطًا لكل دورة لمجموعة أسطوانة الرأس)
  • 960 مسار فيديو في الثانية.
  • مقطع فيديو قصير من الاستوديو، مدته حوالي 60 دقيقة، وطوله 4800 قدم.
  • أوضاع فيديو FM: النطاق المنخفض، النطاق العالي، أبيض وأسود، النطاق العالي الفائق [ 101 ]

قد تحتوي الأشرطة المستخدمة في آلات الطباعة الرباعية على جزيئات مغناطيسية موجهة بشكل عرضي، لزيادة قوة المجال المغناطيسي للشريط عند قراءته عرضيًا. وهذا يسمح بنسب إشارة إلى ضوضاء أعلى وإمكانية تقليل سرعات الشريط الخطية أو الطولية. يتم توجيه الجزيئات بتطبيق مجال مغناطيسي عرضي قوي أثناء التصنيع بعد وضع الجزيئات وقبل خبز الشريط لتثبيتها في مكانها. [ 102 ] [ 103 ] [ 104 ]
