مخطط الحرارة والرطوبة

جهاز قياس الحرارة والرطوبة هو جهاز تسجيل بياني يقيس ويسجل كلاً من درجة الحرارة والرطوبة ( أو نقطة الندى ). أما الأجهزة المشابهة التي تسجل أحد هذين العاملين فقط فهي أجهزة قياس الحرارة والرطوبة .

وصف العديد من العلماء، منذ عام 1845، أجهزة التصوير الحراري التي تسجل التغيرات باستخدام التصوير الفوتوغرافي، ومن بينهم فرانسيس رونالدز ، المدير الفخري لمرصد كيو . وتم نشر نموذج مُحدَّث من الجهاز الأصلي عبر شبكة الرصد الوطنية التي أنشأها مكتب الأرصاد الجوية البريطاني الجديد عام 1867، والتي تولى مرصد كيو تنسيقها. ^{[ 1 ] [ 2 ]} وشهدت هذه الأجهزة بعد ذلك استخدامًا واسع النطاق في جميع أنحاء العالم.

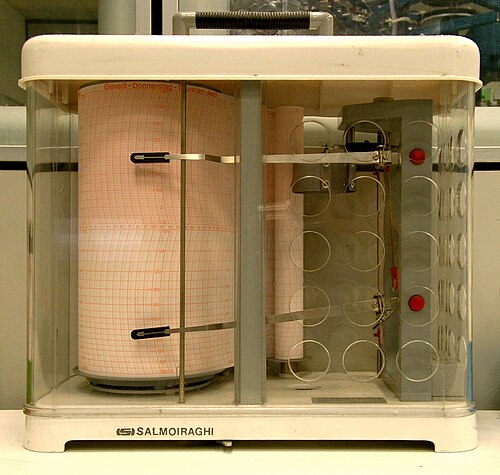

يحتوي تصميم بديل لجهاز التصوير الحراري على قلم يسجل درجة الحرارة على أسطوانة دوارة. يقع القلم في نهاية ذراع يتم التحكم فيه بواسطة شريط معدني ثنائي حساس للحرارة ينحني مع تغير درجة الحرارة. ويمكن استخدام خصلة من شعر الإنسان لقياس الرطوبة في هذه الأجهزة.
