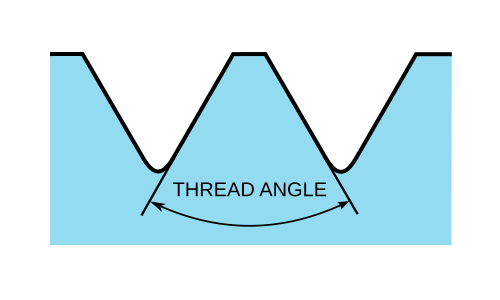

رسم تخطيطي لزاوية الخيط

في الهندسة الميكانيكية ، تُعرَّف زاوية لولب البرغي بأنها الزاوية المحصورة بين جانبي اللولب ، مقاسةً في مستوى يحتوي على محور اللولب. [ 1 ] وهي عامل أساسي في تحديد شكل لولب البرغي . وتشمل القيم القياسية ما يلي:

اسمشفرةزاويةحساب تعريفيالمعايير

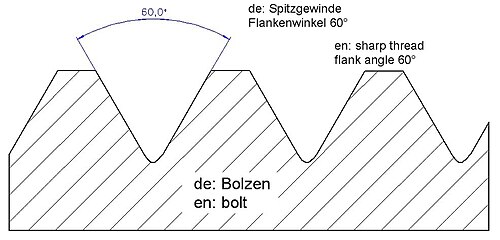

معظم الخيوط على شكل حرف Vم60 درجةبما في ذلك DIN 13 / ISO و NPT و UTS

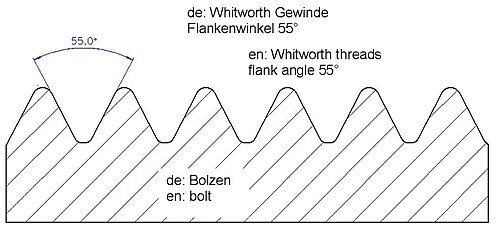

خيوط ويتوورثدبليو55° [ 2 ]DIN 49301 / BS

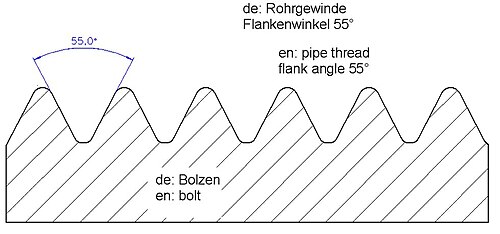

خيوط الأنابيب القياسية البريطانيةجي55 درجةDIN / BS / EN / ISO 228-1 / ISO 7-1
خيوط الأنابيب الوطنيةمعاهدة عدم انتشار الأسلحة النووية60 درجةخيوط الأنابيب ASME B1.20-1983، للأغراض العامة، بوصة

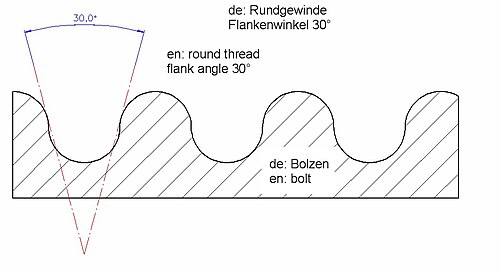

الطريق30 درجة[ 6 ]DIN 405 / DIN 20400

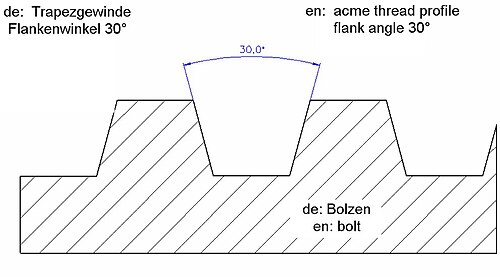

خيط أكمي [ 7 ]29 درجةASME/ANSI B1.5-1988 [ 8 ]
الخيوط شبه المنحرفة المترية [ 1 ]Tr30 درجةDIN 103
خيوط الدعم [ 7 ]S45 درجةDIN 2781
خيوط الدعامة الألمانية [ 7 ]S30 درجةDIN 513

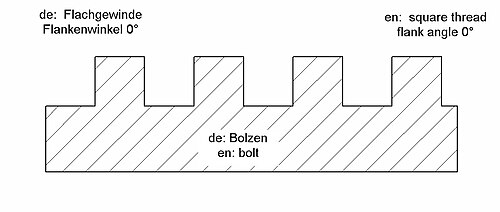

خيوط مربعة [ 1 ]مربع0° (متوازي)؟
Panzergewinde ، "خيط قناة فولاذية"صفحة80 درجةDIN 40430

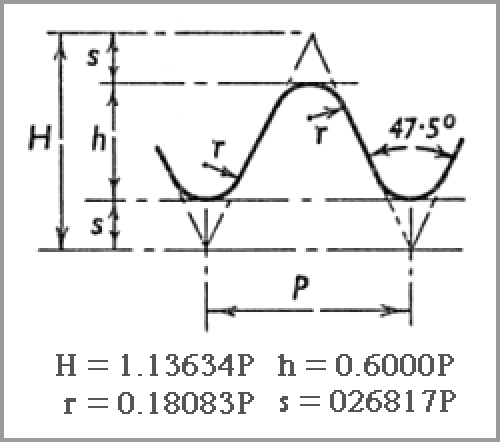

موضوع الجمعية البريطانية (BA)بكالوريوس47° 30'  = 47.5 °BS 93:2008
موضوع لوفينهيرتز [ 9 ]53° 8'  ≈ 53.1 °
خيط بودمر [ 10 ]50 درجة
خيط ثوري [ 11 ] [ 12 ]47° 30'  = 47.5 °
