شاشة مسطحة رقمية متوافقة مع معيار VESA

📅 آخر تحديث: ٢٩ يوليو ٢٠٢٦
✍️ نُشر في: ٢٩ يوليو ٢٠٢٦
📷 يحتوي على 3 صور
الموسوعة الحرة

يحدد معيار واجهة VESA Digital Flat Panel ( DFP ) موصل فيديو وإشارات TMDS الرقمية لشاشات العرض المسطحة . [ 1 ] ويحتوي على 20 دبوسًا ويستخدم بروتوكول PanelLink ؛ ويستند هذا المعيار إلى معيار VESA Plug and Display (P&D) السابق، الذي تم اعتماده في عام 1997. وعلى عكس واجهة العرض المرئي الرقمية (DVI، 1999) المتوافقة كهربائيًا، لم يحقق معيار DFP انتشارًا واسعًا.

تاريخ

جمعت تقنية P&D بين الفيديو التناظري والرقمي مع البيانات عبر منفذي USB و FireWire لتقليل فوضى الكابلات، إلا أن التوسع في الميزات أدى إلى موصل غير مرغوب فيه وباهظ الثمن. [ 2 ] : 4 وصفت شركة Compaq موصل DFP بأنه خطوة "انتقالية" بين موصل VGA التناظري وتقنية P&D: صُمم موصل DFP من قبل اتحاد يضم شركات Compaq و Hewlett-Packard و ATI Technologies كموصل أصغر وأبسط، متخليًا عن دعم الفيديو والبيانات التناظرية لصالح نقل إشارات الفيديو الرقمية فقط. [ 1 ]

تم استخدام الموصل بواسطة شاشات مثل Compaq Presario FP400 و FP500 و FP700 و Fp720 و 5204 و 5280. وقد تم تقديمه في بطاقات الرسومات مثل Xpert LCD، [ 3 ] و Rage LT Pro من ATI Technologies ، و Oxygen GVX1 [ 4 ] من 3Dlabs .

تصميم

يتوافق DFP كهربائيًا مع P&D (وبالتالي مع DVI)؛ ويستخدم DFP معيار قناة بيانات العرض (DDC) DDC2B للتشغيل، وبروتوكول بيانات تعريف العرض الموسّعة (EDID) لتعريف الشاشة للجهاز المضيف. [ 5 ] : §1.2 كما هو الحال في P&D السابق، يستخدم DFP بروتوكول PanelLink TMDS الذي طورته شركة Silicon Image لإشارات الفيديو الرقمية. [ 2 ]

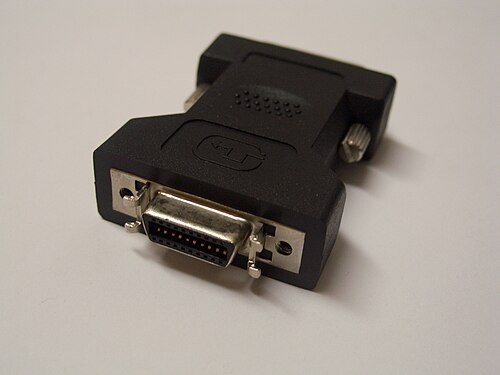

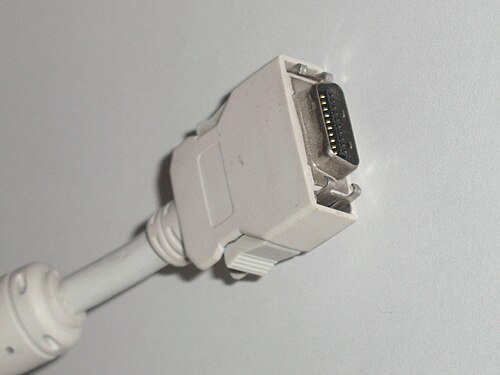

يحدد معيار DFP موصل شريط صغير D ذو 20 سنًا ؛ [ 5 ] : §3.3 ومع ذلك، نظرًا لأن بروتوكولات الإشارة متطابقة، فإن موصلات DFP متوافقة بشكل عام مع الأجهزة المجهزة بواجهة DVI باستخدام محول سلبي.

يُشترط على جميع الأجهزة المتوافقة مع معيار DFP دعم دقة عرض تبلغ 640×400 و720×400 و640×480 (بمعدل تحديث 60 هرتز لكل منها) كحد أدنى من التوافق، مع العلم أن العرض الناتج قد لا يكون بالضرورة متمركزًا أو مُكبَّرًا. [ 5 ] : §3.7

تم استبدال بروتوكول DFP ببروتوكول DVI لأن DFP، مثل بروتوكول P&D، يقتصر على إشارة TMDS أحادية الوصلة. في المقابل، يتميز DVI بقدرته على عرض دقة قصوى أعلى لأنه يدعم إشارة TMDS ثنائية الوصلة؛ بالإضافة إلى ذلك، يدعم DVI أيضًا الفيديو التناظري، مما يجعل موصل VGA غير ضروري. [ 2 ]
